Besiktningsrapport

9.2

Installation genom

Svea Solar

Datum

21 mars 2023

Ort

Vagnhärad, Södermanlands län

Avstånd till yta

Föremål mot bakstycke

Varning för likspänning

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

OptimerareSolarEdge: P370-P601

MontagesystemESDEC Lutande Panntak

MontagesystemWasi med Schletter SingleFix-V infästning

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Avtal säger s serien optimerade är p serien. Avtal säger panel 395w är 405

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/3

Strängschema

Garage, SolarEdge: P370-P601

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Garage, Trina: TSM-DE09.08 390-405W

Anmärkningar

1/16

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 3.

Godkända kontrollpunkter

14/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Garage, Wasi med Schletter SingleFix-V infästning

Anmärkningar

5/17

4.1 Blandade montagesystem

Inte godkänd

Montagesystem är från två olika tillverkare. Infästningar från Schletter och skenmontage från WASI.

Tillverkarens anvisningar

4.2 CC mått

Inte godkänd

Två system är blandade och att det påverkar garantierna samt att en godkänd snö- och vindlastberäkning inte går att få fram.

Tillverkarens anvisningar

4.3 Infästning skena

Inte godkänd

Två system är blandade och en korrekt infästning mellan de båda saknas.

Tillverkarens anvisningar

4.4 Snö- och Vindlastberäkning

Inte godkänd

2 system blandade.

Tillverkarens montageanvisningar

4.5 Överhäng skena

Inte godkänd

Två system är blandade och en korrekt lastberäkning med överhäng inte går att ta fram

Tillverkarens anvisningar

Godkända kontrollpunkter

12/17

Infästning full kontaktKabeluppfästningMittklämmorPlacering skenaShimsSkadorSkarp kantSkarv skenorSkyddSlutfästeTakplåt tjocklekVäderbeständigt material

Huvudbyggnad, ESDEC Lutande Panntak

Anmärkningar

1/28

5.1 Snö- och Vindlastberäkning

Rekommendation

Lastberäkningen endast från Svea solar, saknas panellayout

Tillverkarens montageanvisningar

Godkända kontrollpunkter

27/28

Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huvudbyggnad, SolarEdge: P370-P601

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Huvudbyggnad, Trina: TSM-DE09.08 390-405W

Anmärkningar

1/16

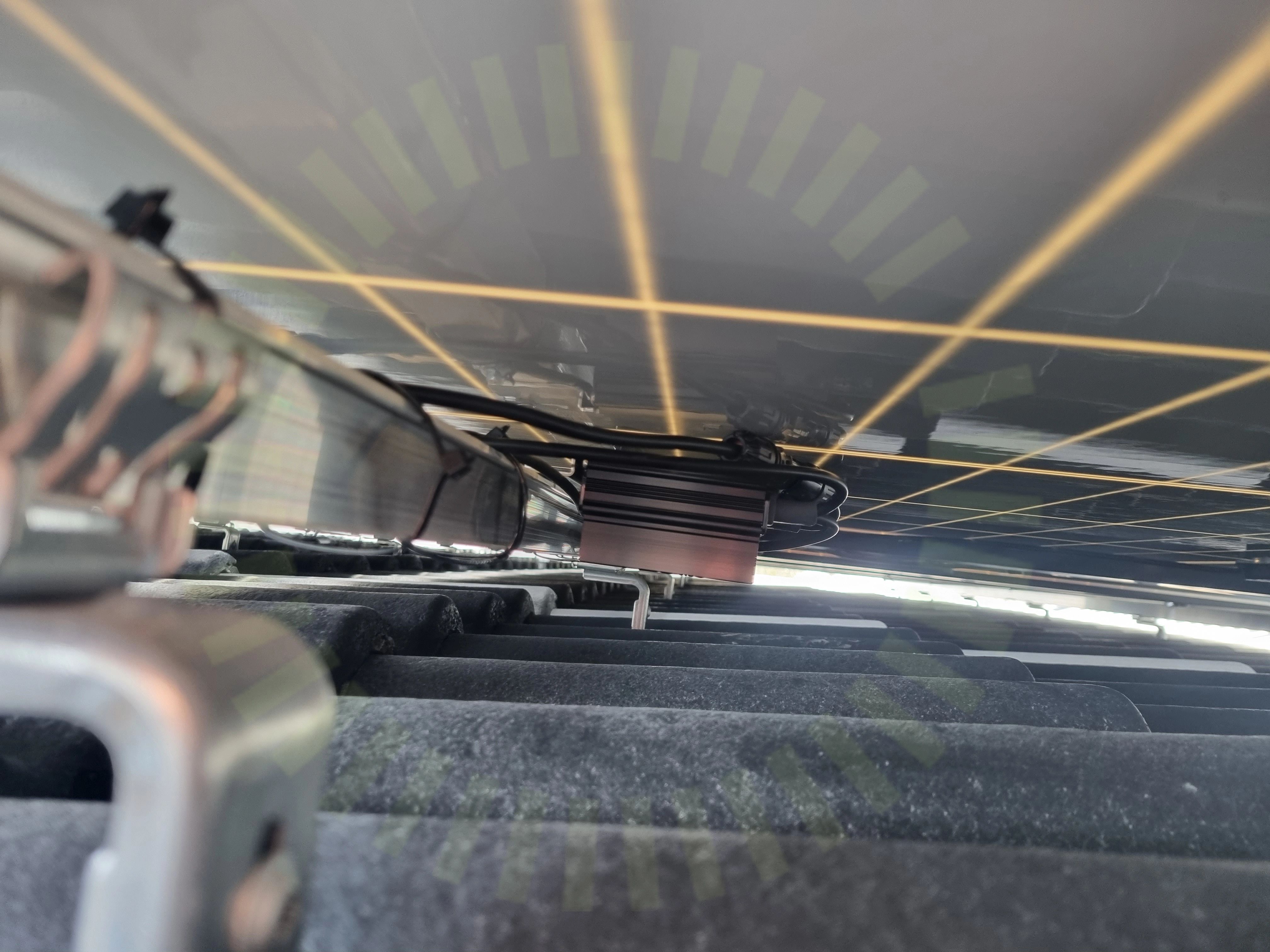

7.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Godkända kontrollpunkter

14/16

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Varselmärkning

Anmärkningar

1/4

9.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
