Besiktningsrapport

9.1

Installation genom

Sunvio AB

Datum

16 oktober 2023

Ort

Jönköping, Jönköpings län

Skydd mot beröring

Använd tätskiktsduk

Skadat kablage

+ 7

90% godkända10% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Papptak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt ARK XH Battery System

TillbehörSmartmätare: EASTRON: SDM630

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Sunvio AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Growatt ARK XH Battery System

Godkända kontrollpunkter

7/7

AvståndFastsäkring av produktKommunikationKontakterOmgivningstemperaturPEVäderskydd

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

4/39

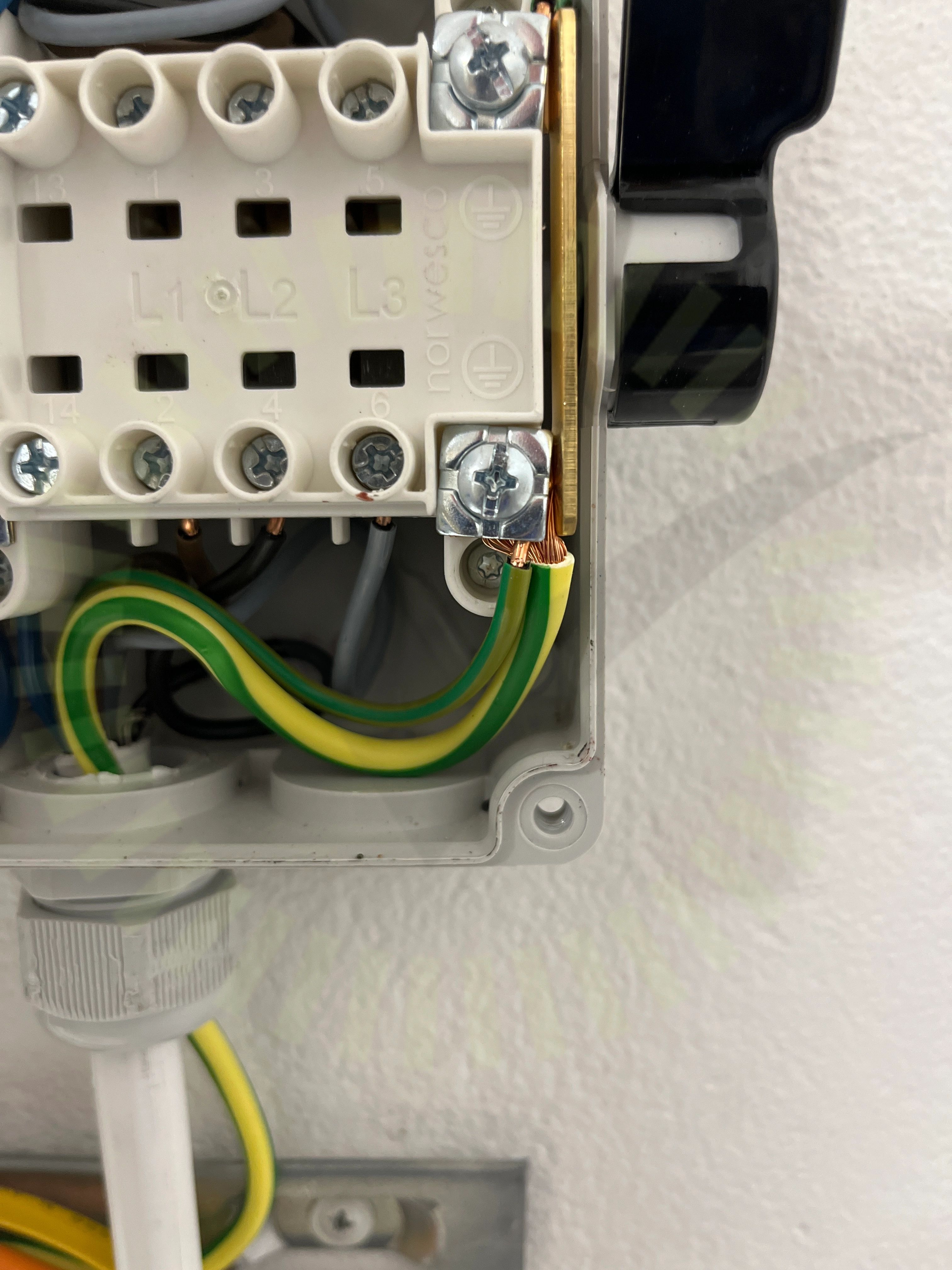

3.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

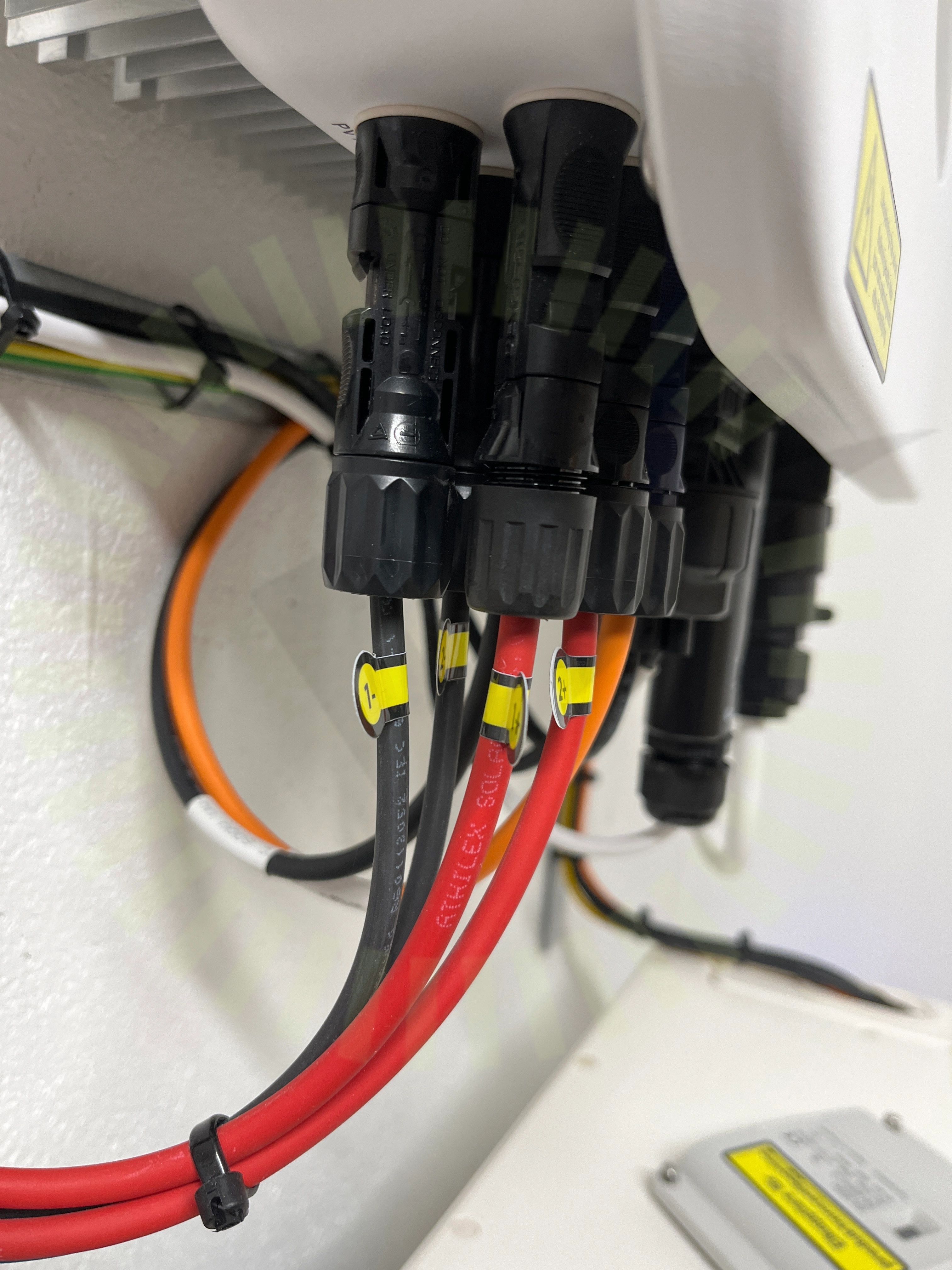

3.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

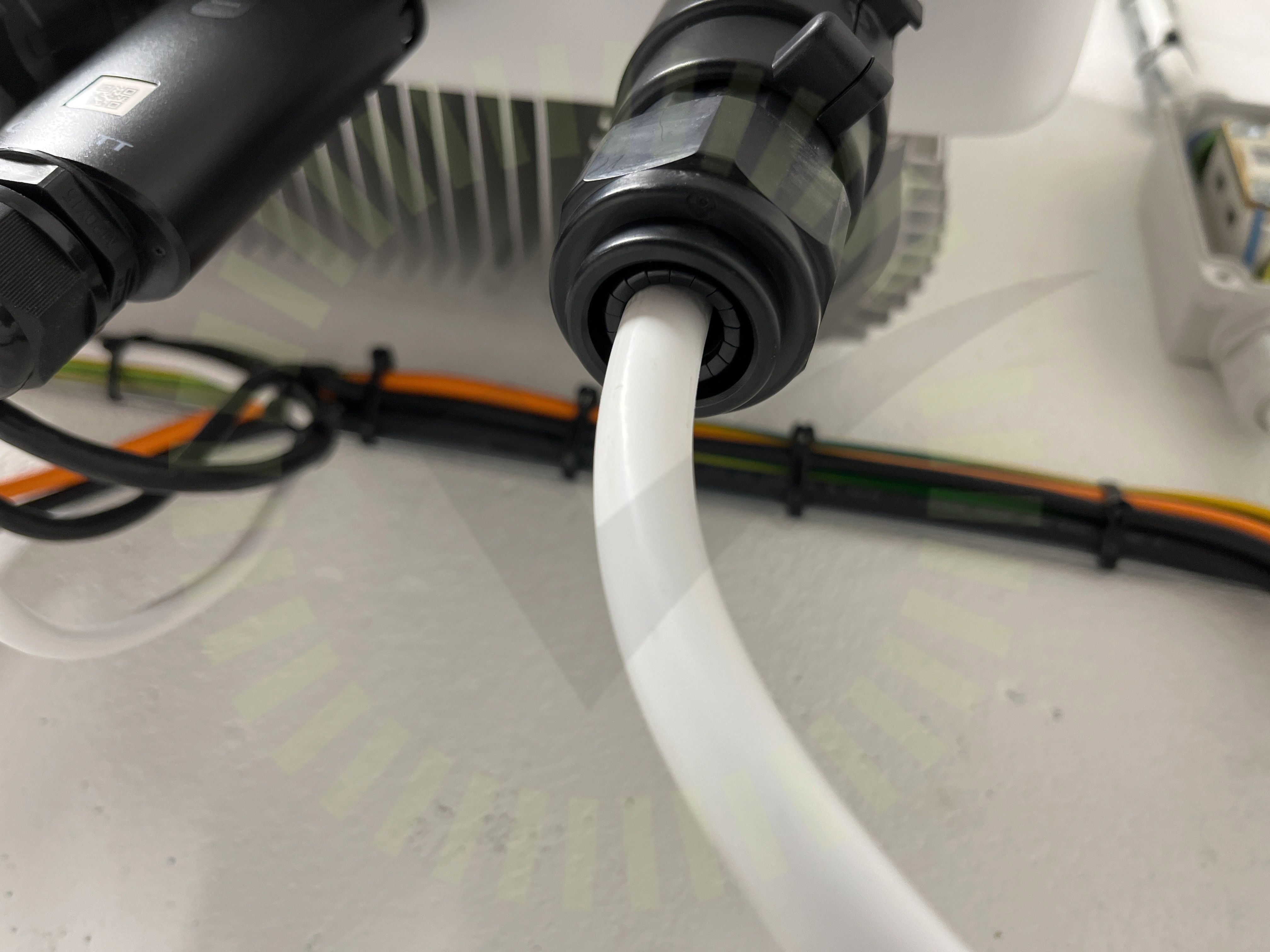

3.4 Förskruvning

Inte godkänd

Förskruvningen håller inte tätt runt kabeln.

Godkända kontrollpunkter

34/39

AC BöjradieAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Genomföringar

Longi LR5-66HPH

Anmärkningar

2/14

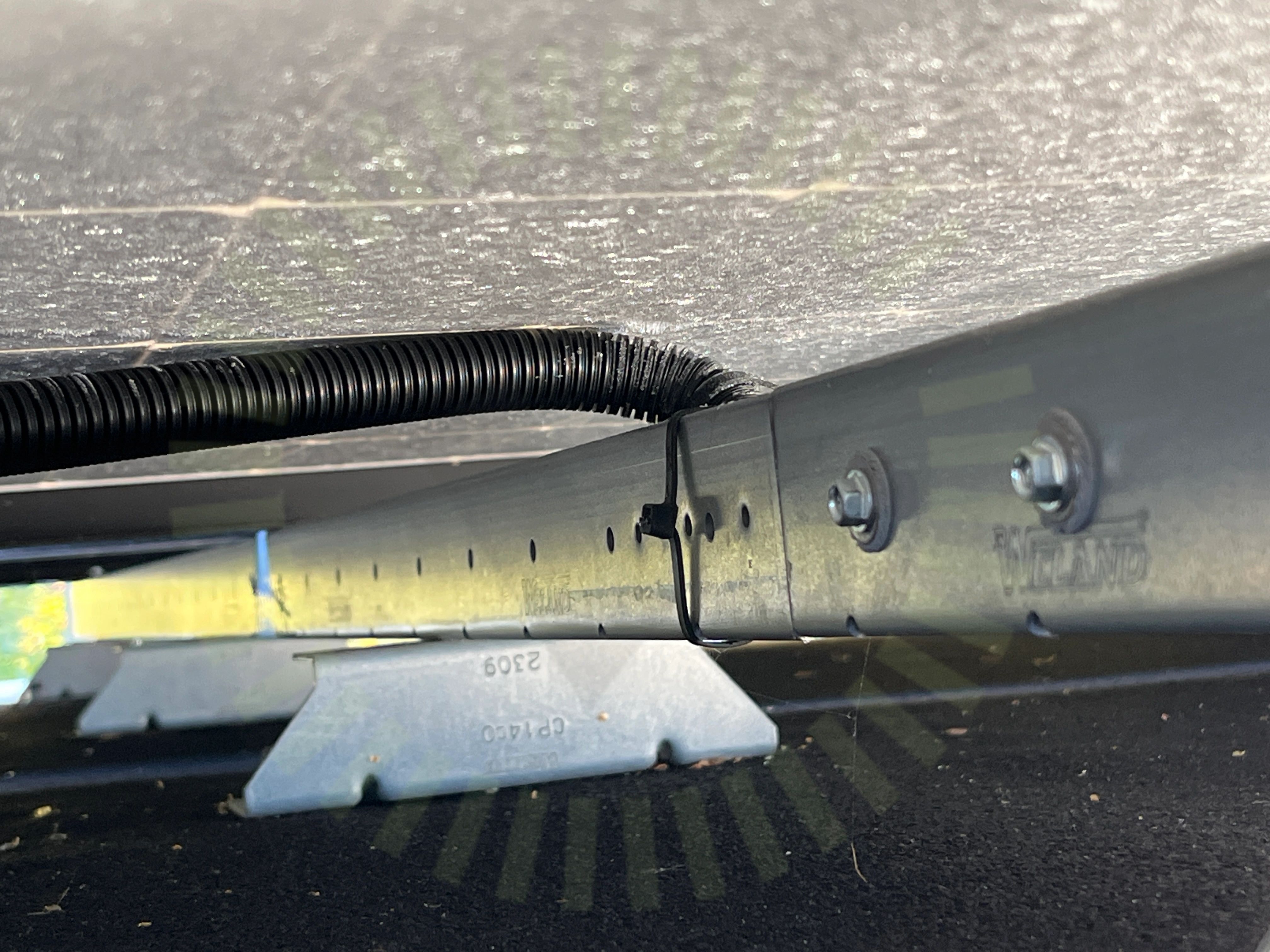

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

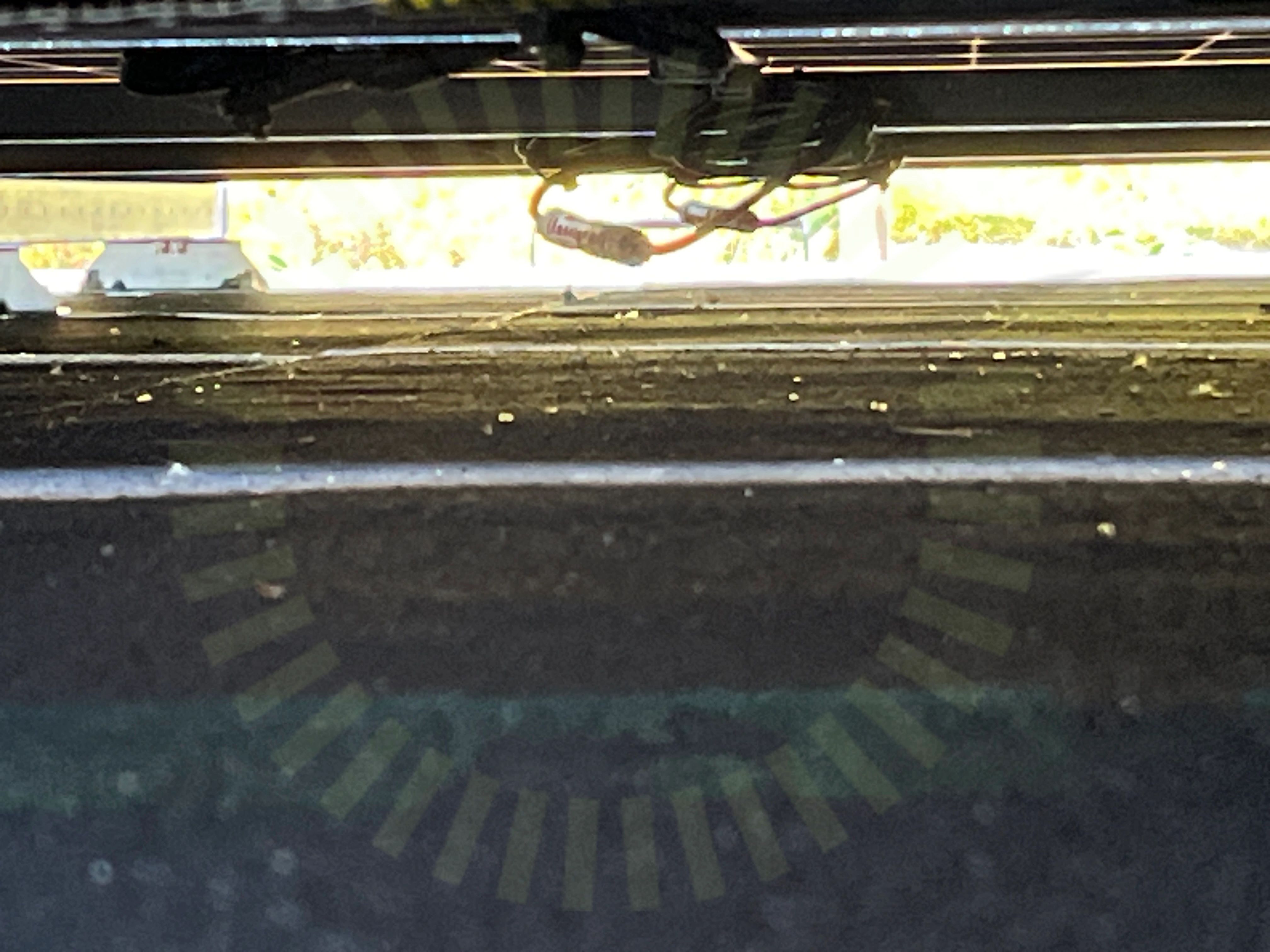

4.2 Kontaktdon

Inte godkänd

Kontakter hänger vid lägsta punkten där vatten ansamlas.

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare: EASTRON: SDM630

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Anmärkningar

1/1

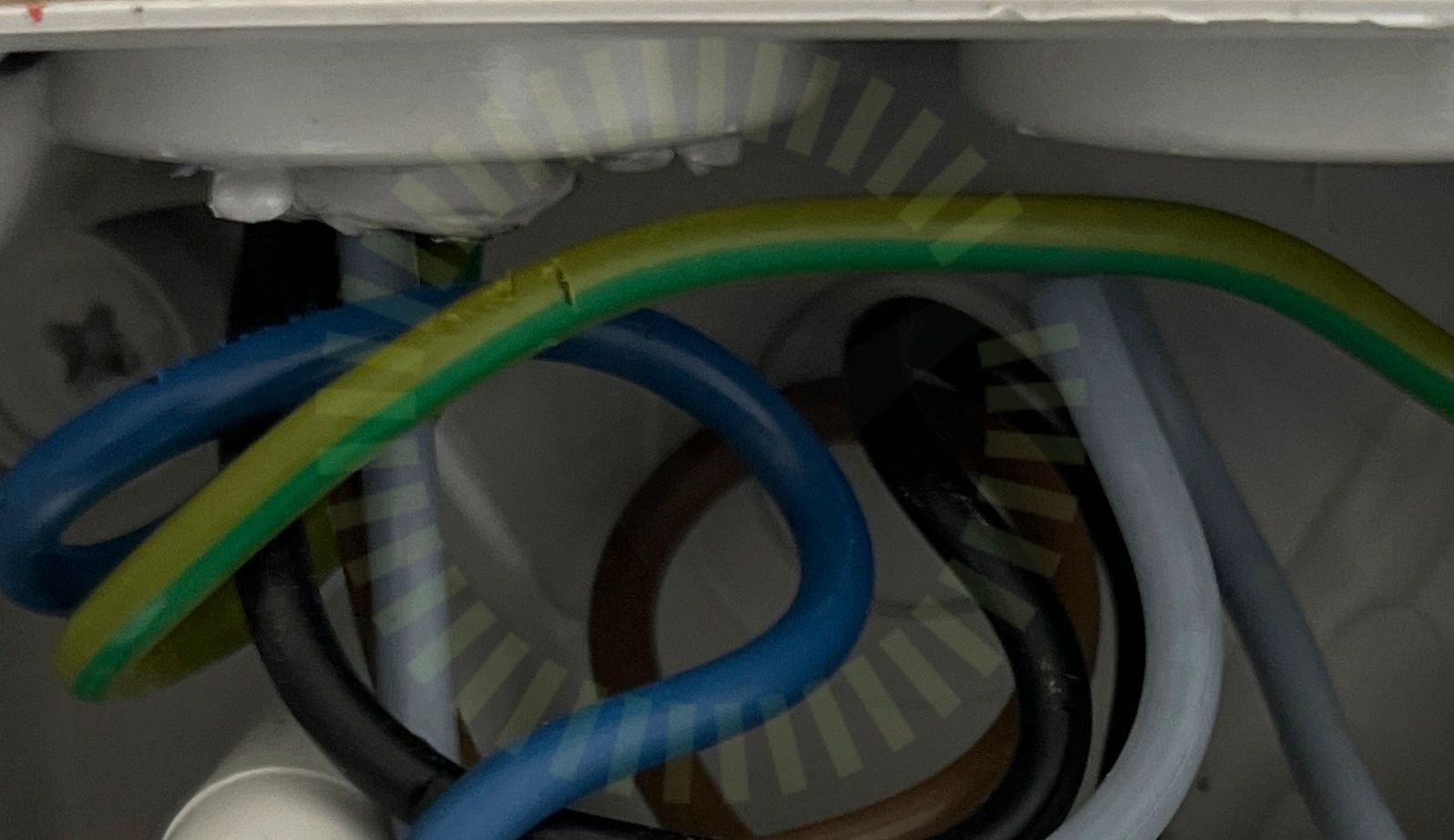

6.1 Skadat kablage

Inte godkänd

Kabelns isolering är skadad.

Säkerhetsbrytare AC

Anmärkningar

1/8

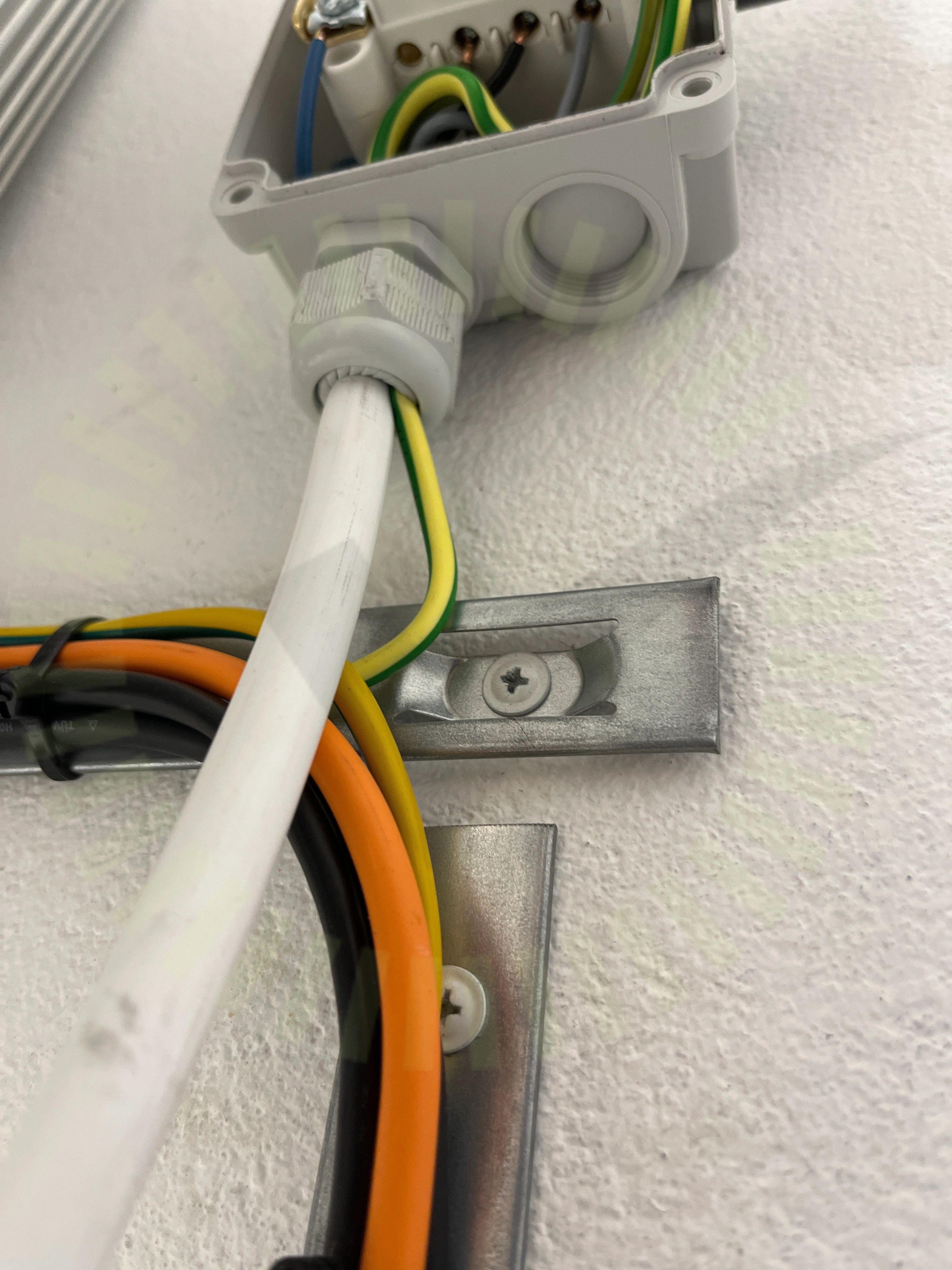

7.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

7/8

AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Longi LR5-66HPH

Anmärkningar

1/1

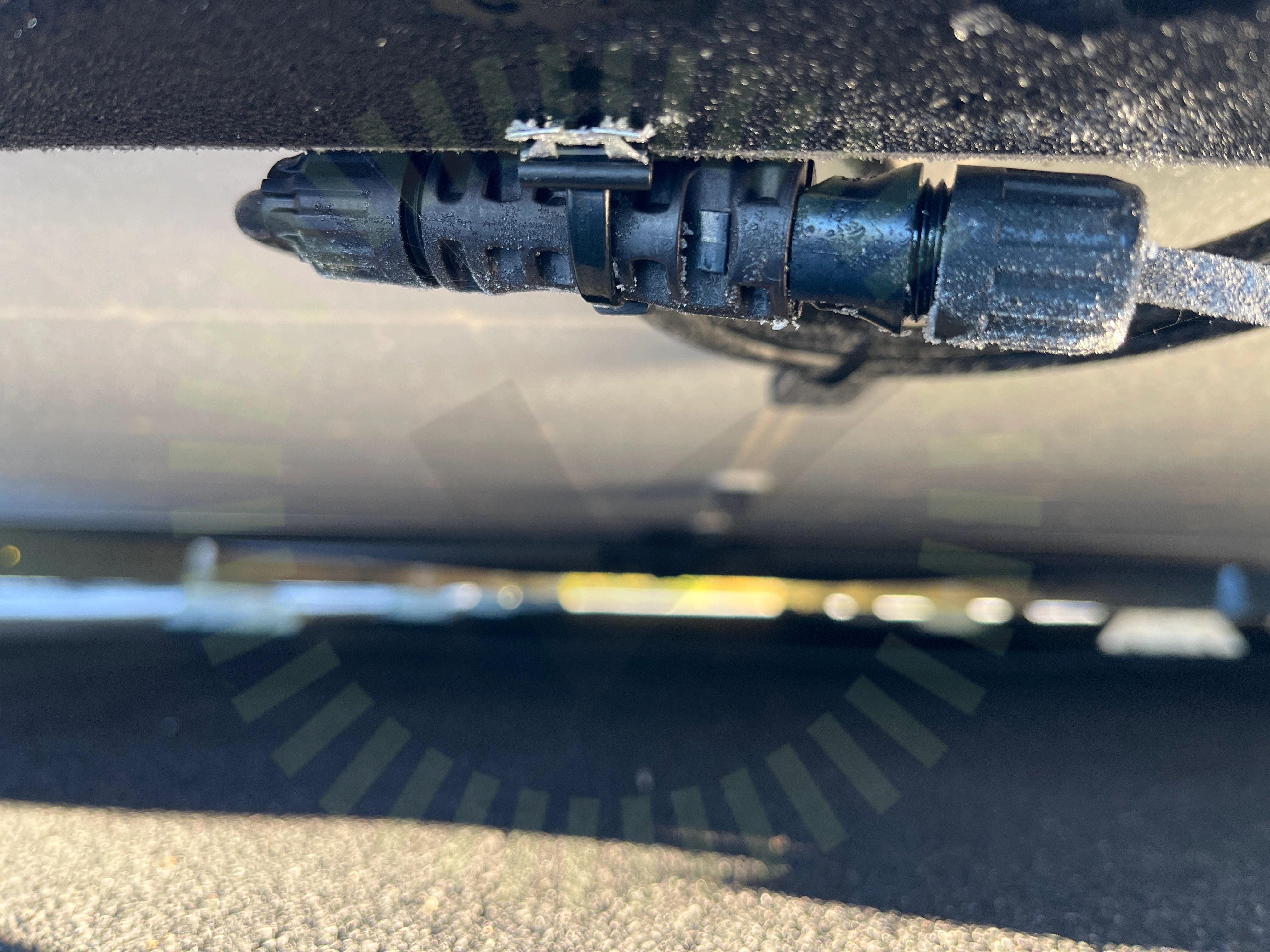

8.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonets hölje.

Undercentral

Anmärkningar

1/7

9.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/7

BöjradieFörskruvningarInfästningIP-KlassningPEN-ledarePlacering

Weland Stål: Papptak

Anmärkningar

1/22

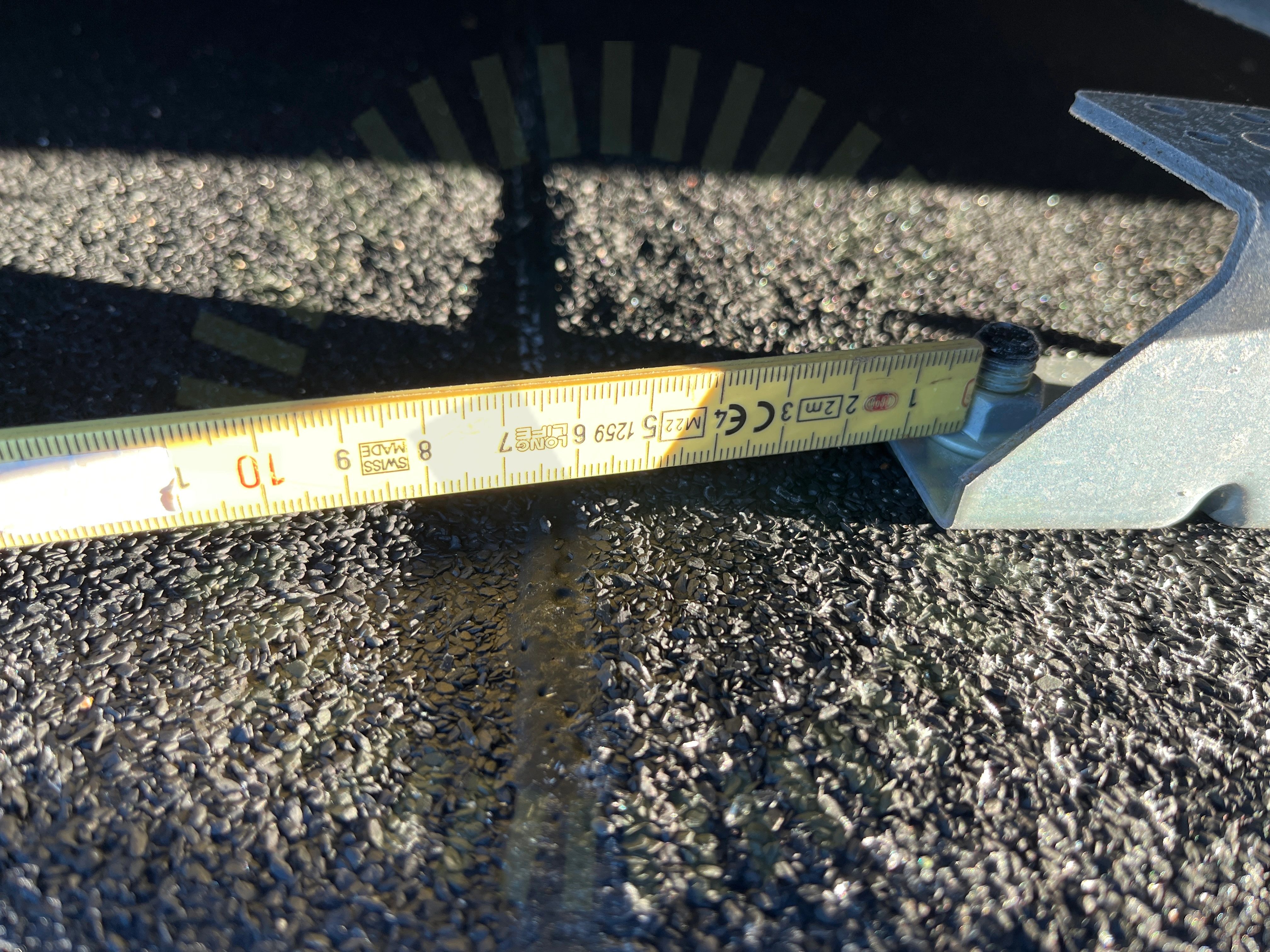

10.1 Använd tätskiktsduk

Inte godkänd

Tätskiksduk överlappar inte tillräckligt mycket runt om tätsiktsplattan.

Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

Godkända kontrollpunkter

20/22

CC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningSvetsning av pappTakgenomföringVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Infästning i råspont
