Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

PPAM Solkraft

Datum

5 september 2023

Ort

Vallentuna, Stockholms län
PEN-ledare
Kabeldragning mellan takytor
Kabeluppfästning
87% godkända13% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemChiko: Tile Roof System
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörUndercentral
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

1.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för installerade paneler. Manualer finns inte tillgängliga.

Godkända kontrollpunkter

3/4
AvtalMätprotokoll DCSträngschema

Tak 1, Chiko: Tile Roof System

Anmärkningar

3/24

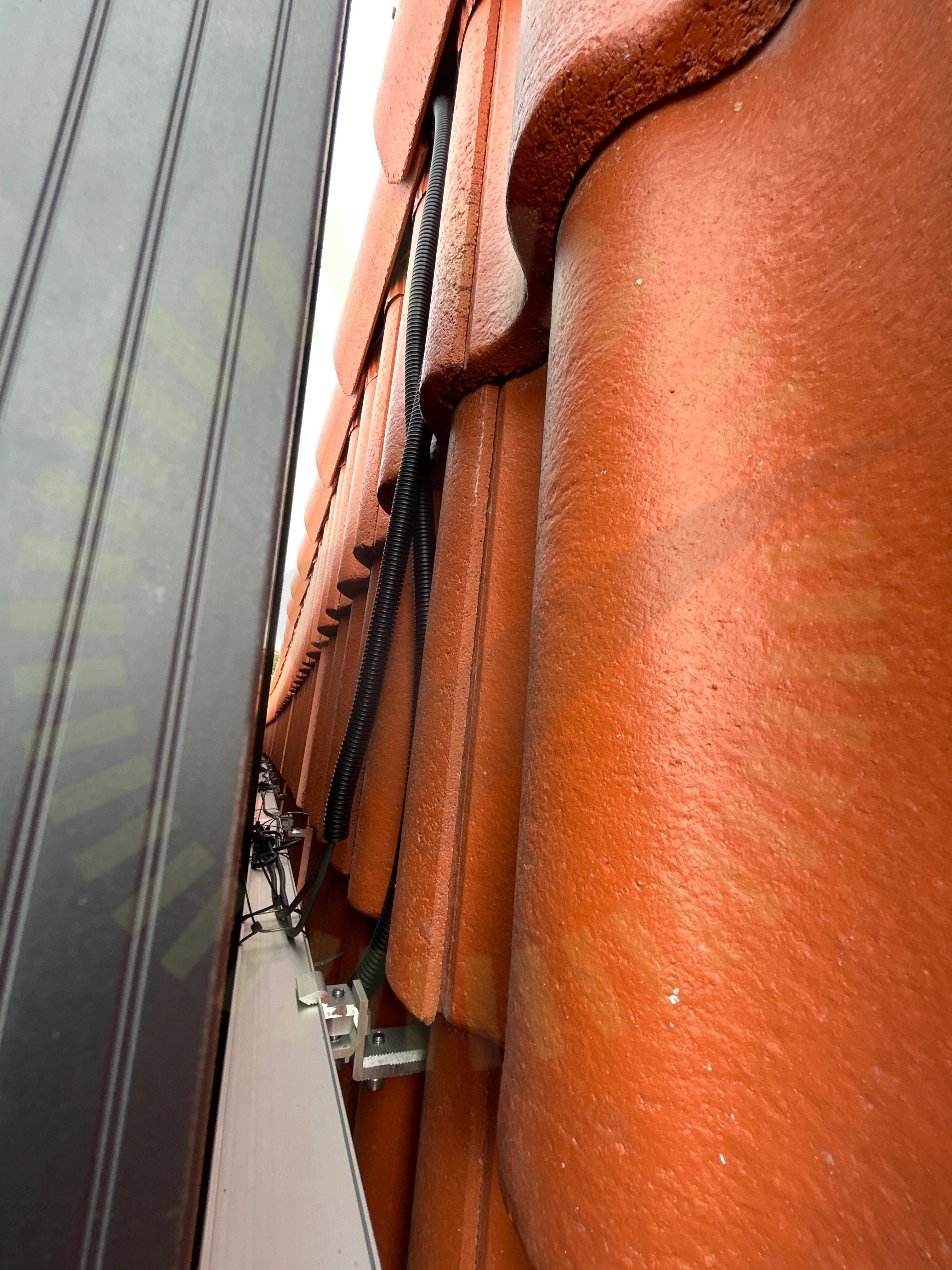

Kabeldragning mellan takytor

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

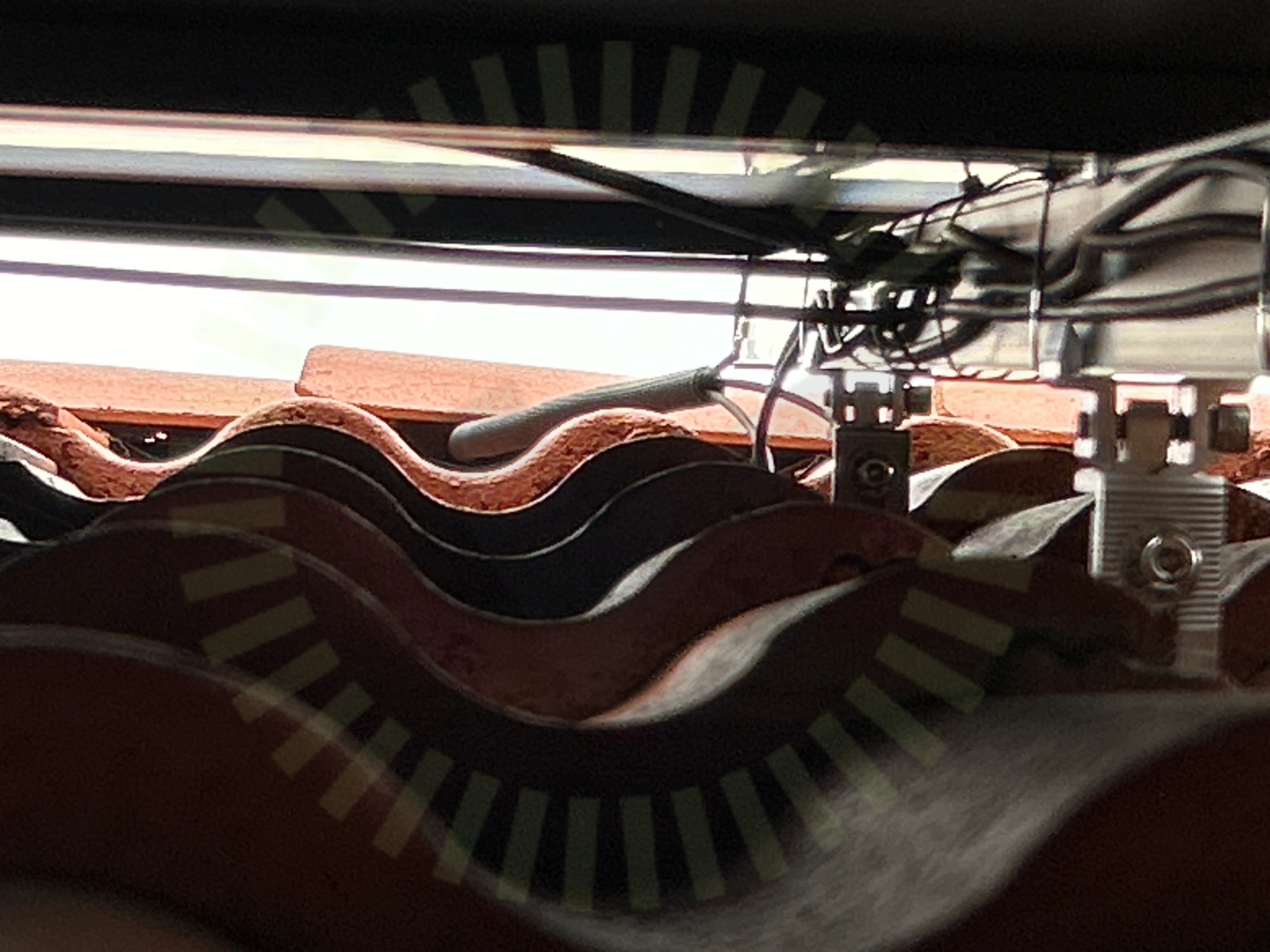

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/24
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTredelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, PPAM: Onyxium Nano

Anmärkningar

3/12

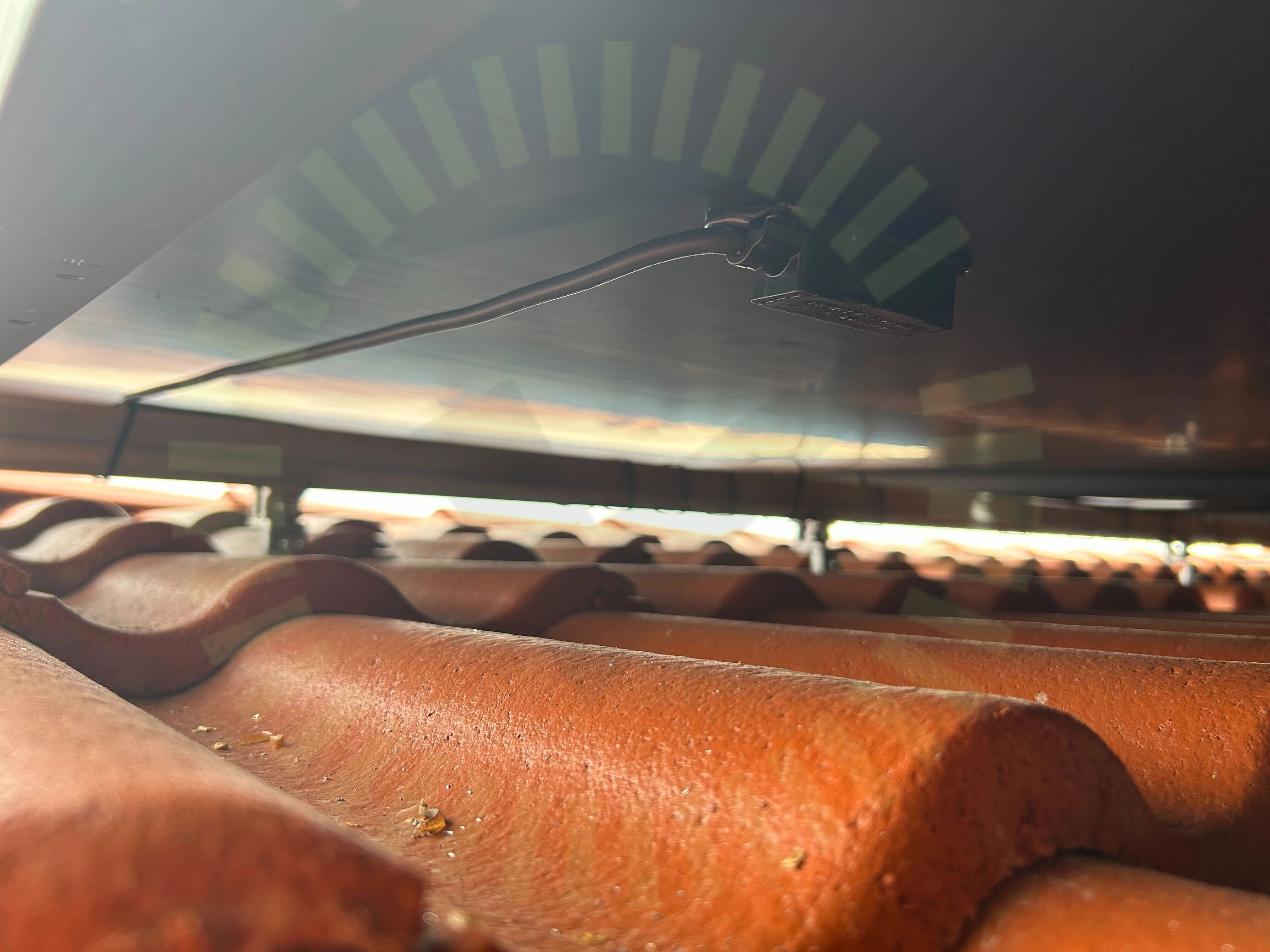

Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

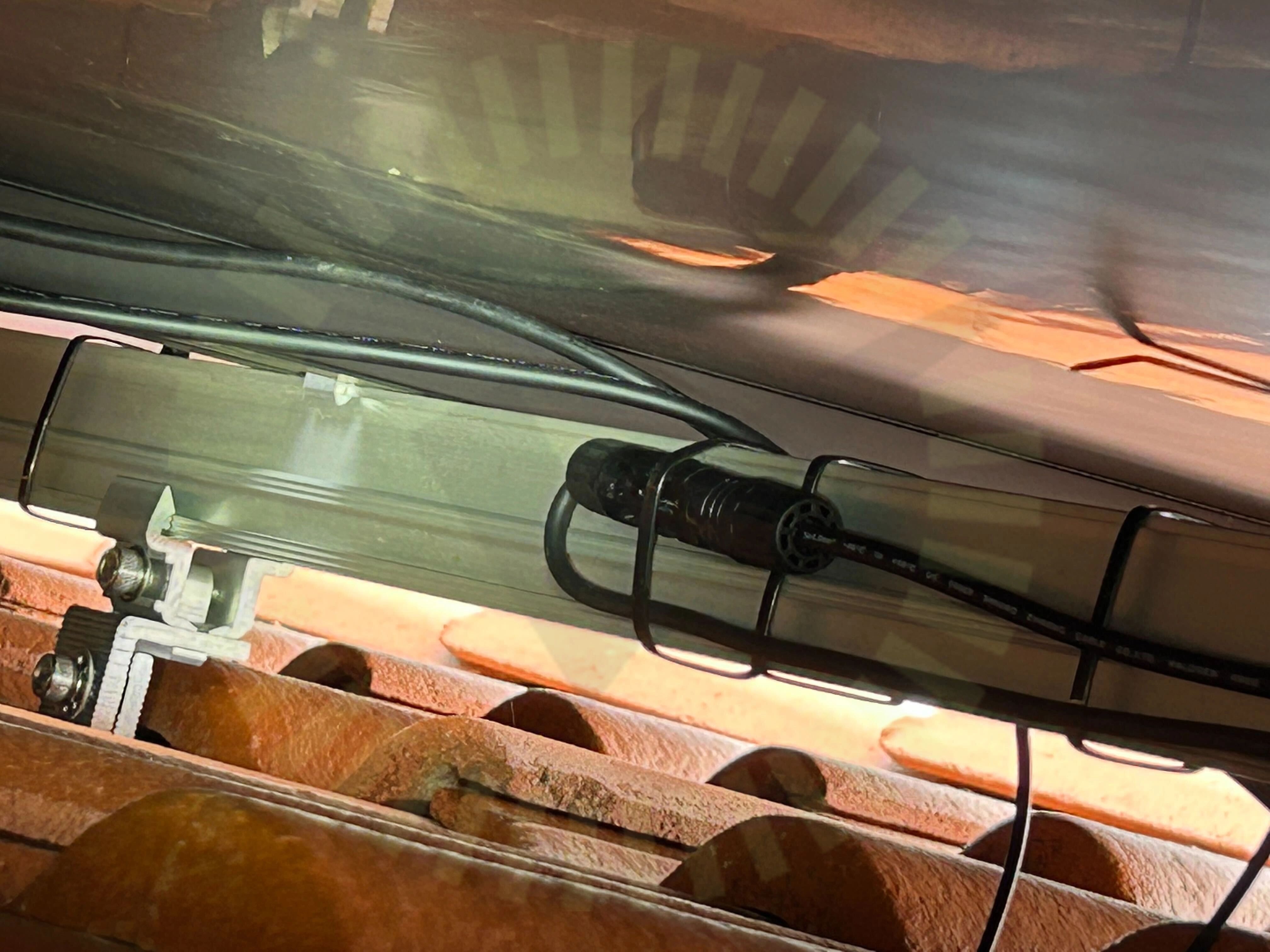

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

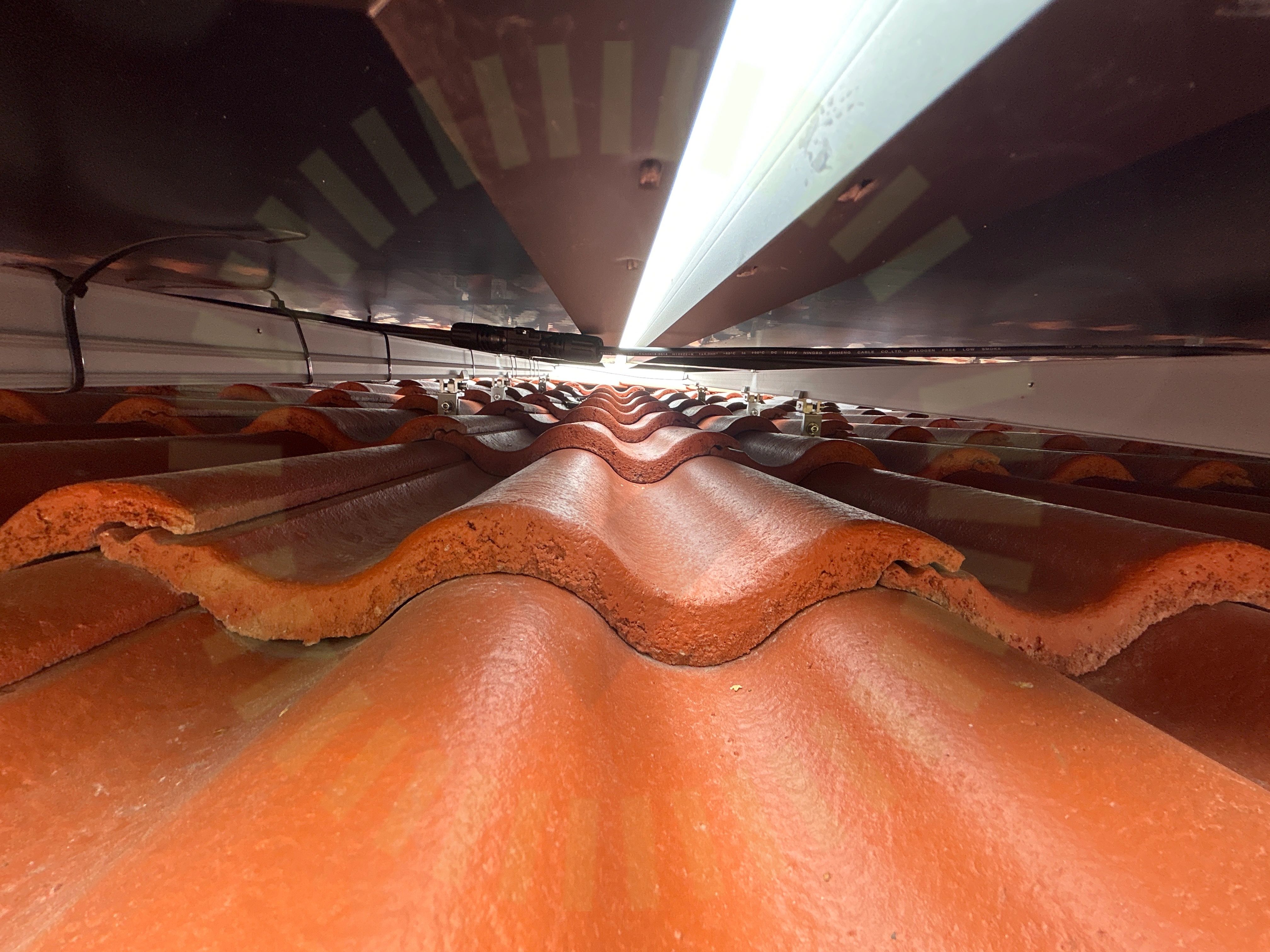

Stress på kontakter

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/12
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Undercentral

Anmärkningar

1/7
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BrytareBöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/31

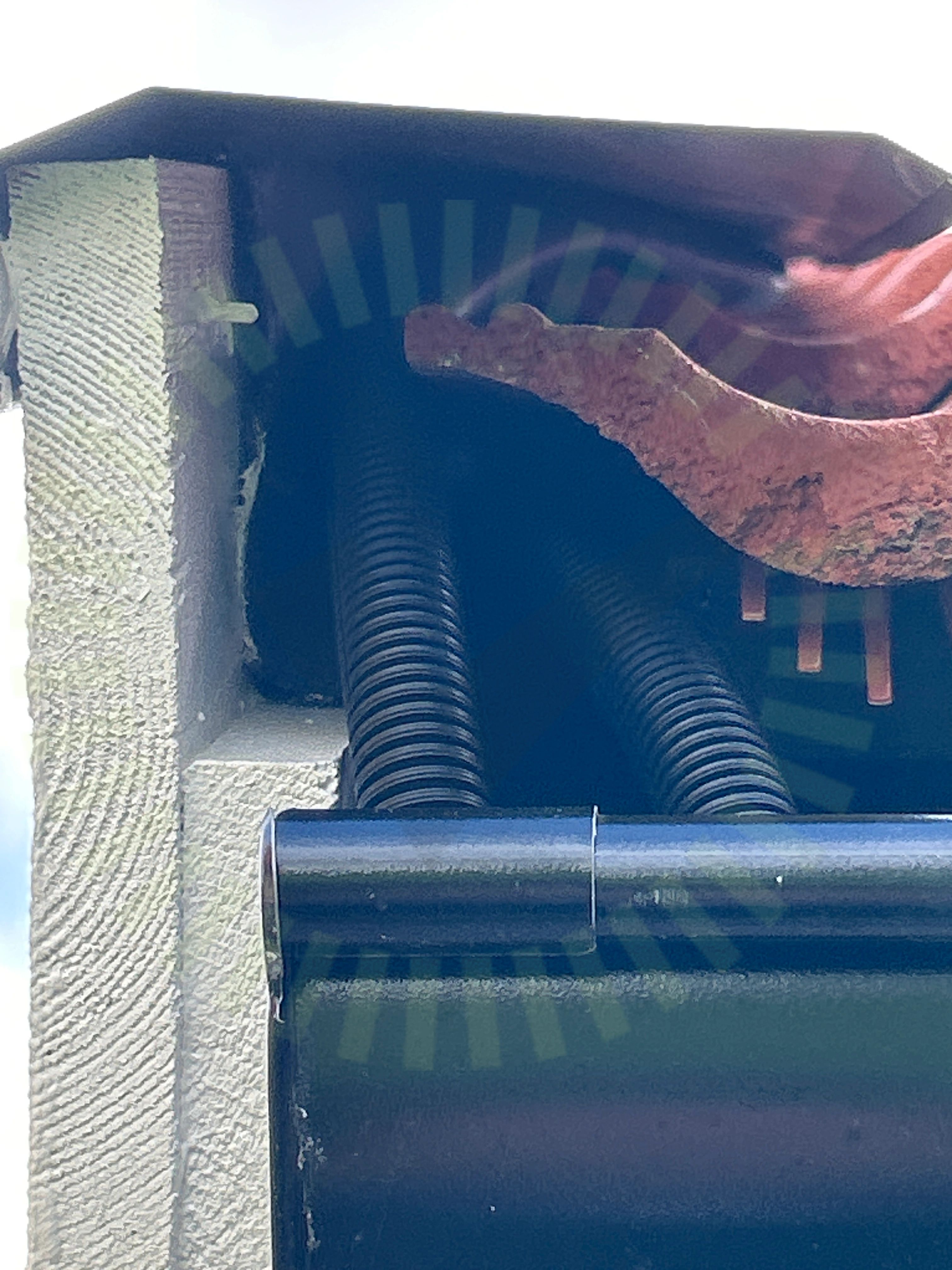

DC Kablage förläggning

6.1 DC Kablage förläggning

Inte godkänd

Kablage från tak ner till växelriktare är inte fastsäkrat. Ligger löst under vindskivan.

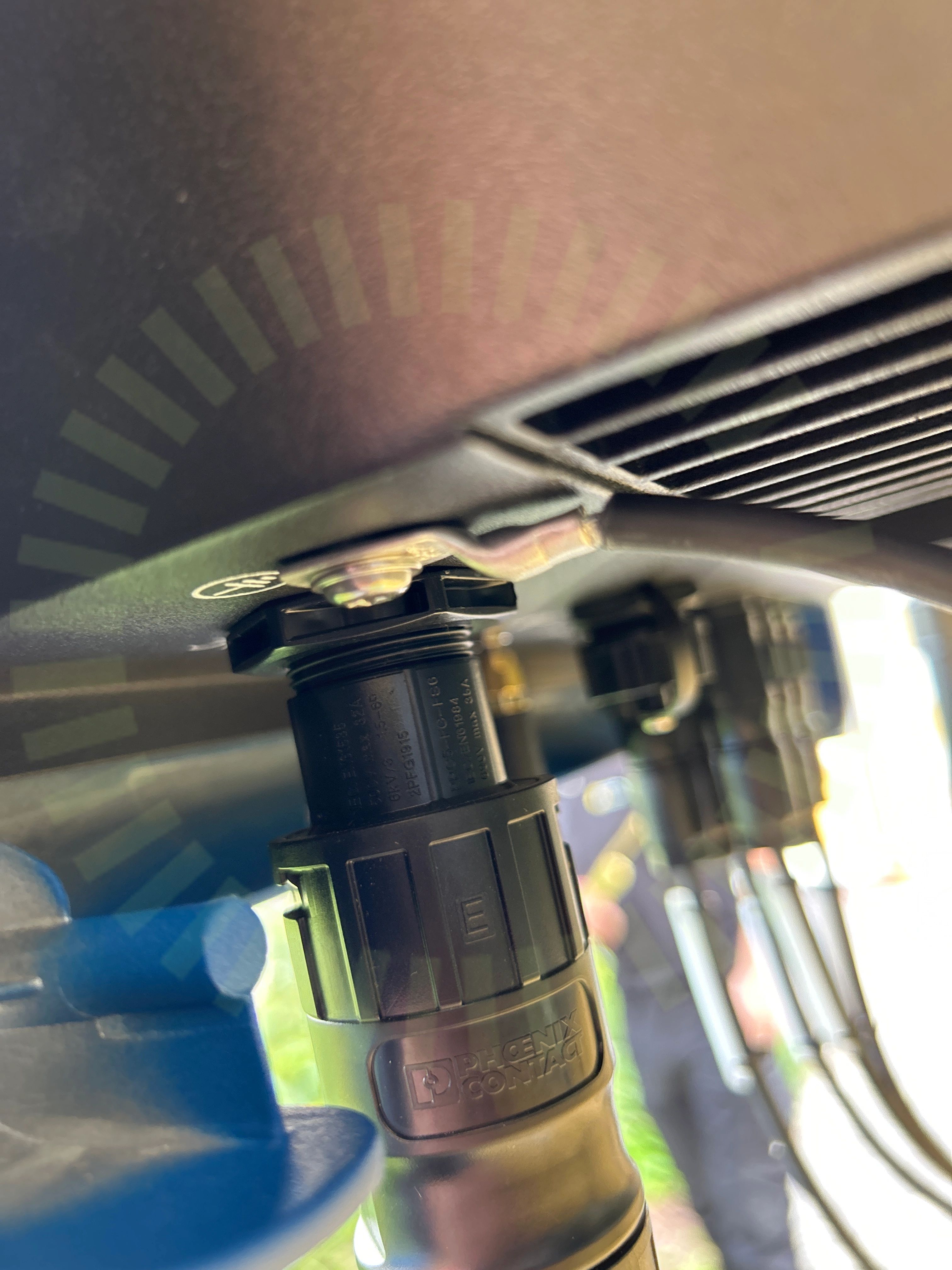

Potentialutjämningsledare
