Besiktningsrapport

8.9

Installation av

EcoKraft

Datum

28 augusti 2023

Ort

Ramdala, Blekinge län

Infästning utanför takstol

Takgenomföring

Underliggande takpanna

94% godkända

6% ej godkända

Om installationen

Paneler

Luxor: EcoLine M108

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SMA: SUNNY TRIPOWER 8.0 / 10.0

Tillbehör

Undercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, K2: SingleRail: CrossHook 3S (33)Tak 1, Luxor: EcoLine M108 (17)Undercentral (10)Varselmärkning (5)Växelriktare (30)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

5/27

2.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

2.2 Infästningar

Inte godkänd

Förekommer råspontinfästningar där lastberäkning anger takstolsinfästning.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

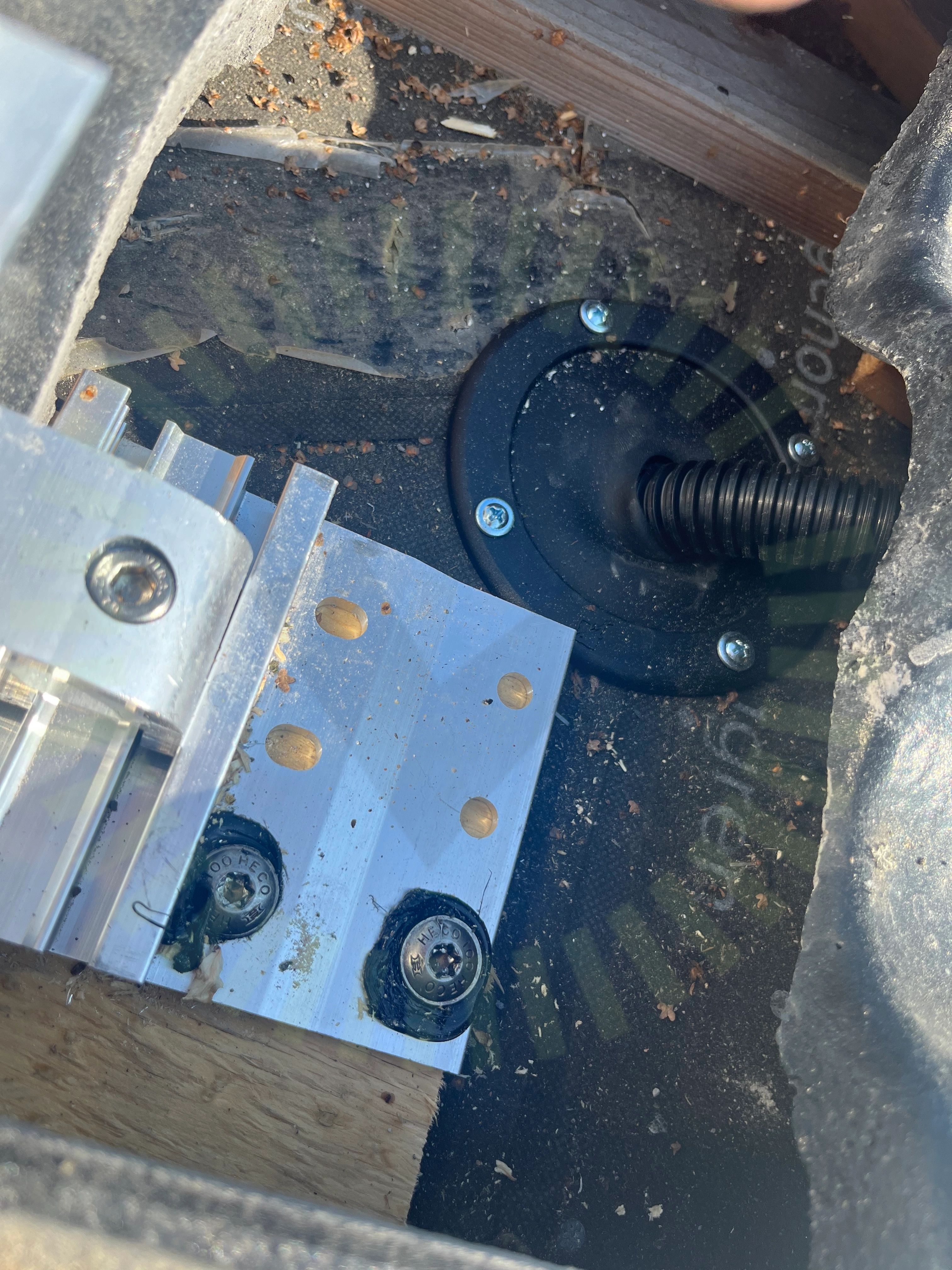

2.3 Takgenomföring

Inte godkänd

Kabelgenomföringen ser ut att vara för båtar och dokumentation som styrker materialets lämplighet saknas.

2.4 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen avseende östertaket. Råspontinfästning mellan varje takstol anvisas, dessa saknas.

Snö- och vindlastberäkning

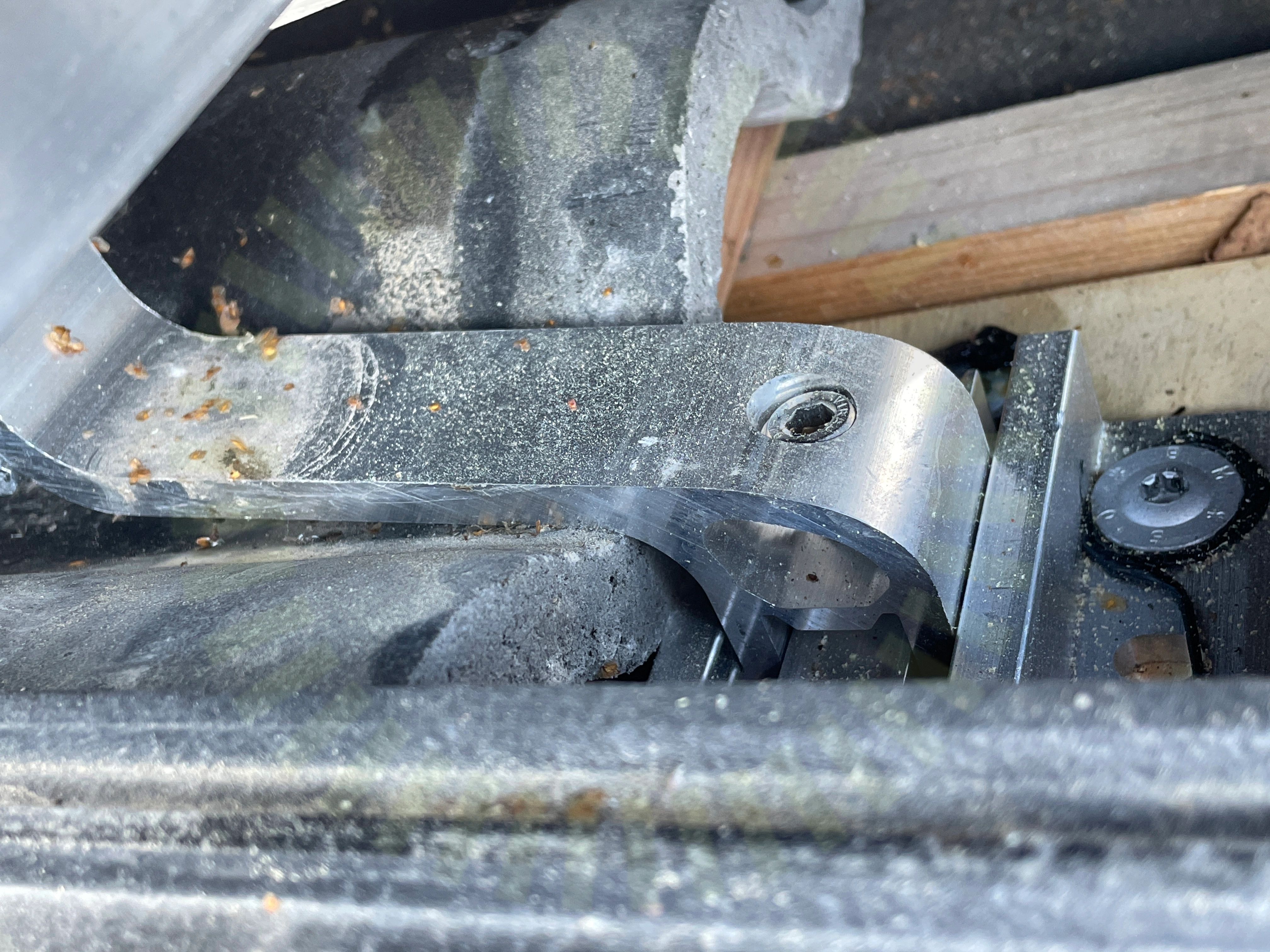

2.5 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan som riskerar att spräckas

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

20/27

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Tvådelad takkrok

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/27

Skenskarvar

Takstolsinfästning

Tak 1, Luxor: EcoLine M108

Godkända kontrollpunkter

17/17

Böjradie kablage

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Mellanrum

Punktbelastning

Skada

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

29/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Direkt solljus

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Infästning bakplatta

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Närliggande material

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material
