1.1 Glipa mellan takpannor/ trasiga takpannor
RekommendationTrasig panna till höger om panelfält
Besiktningsrapport
9.4
Installation genom
Svea Solar
Datum
7 mars 2023
Ort
Norrtälje, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerRisen: RSM40-8-xxxMB
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande tegeltak
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/4Godkända kontrollpunkter
3/4AvtalMätprotokoll DCSträngschema
Optimerare: Allmänt
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/29

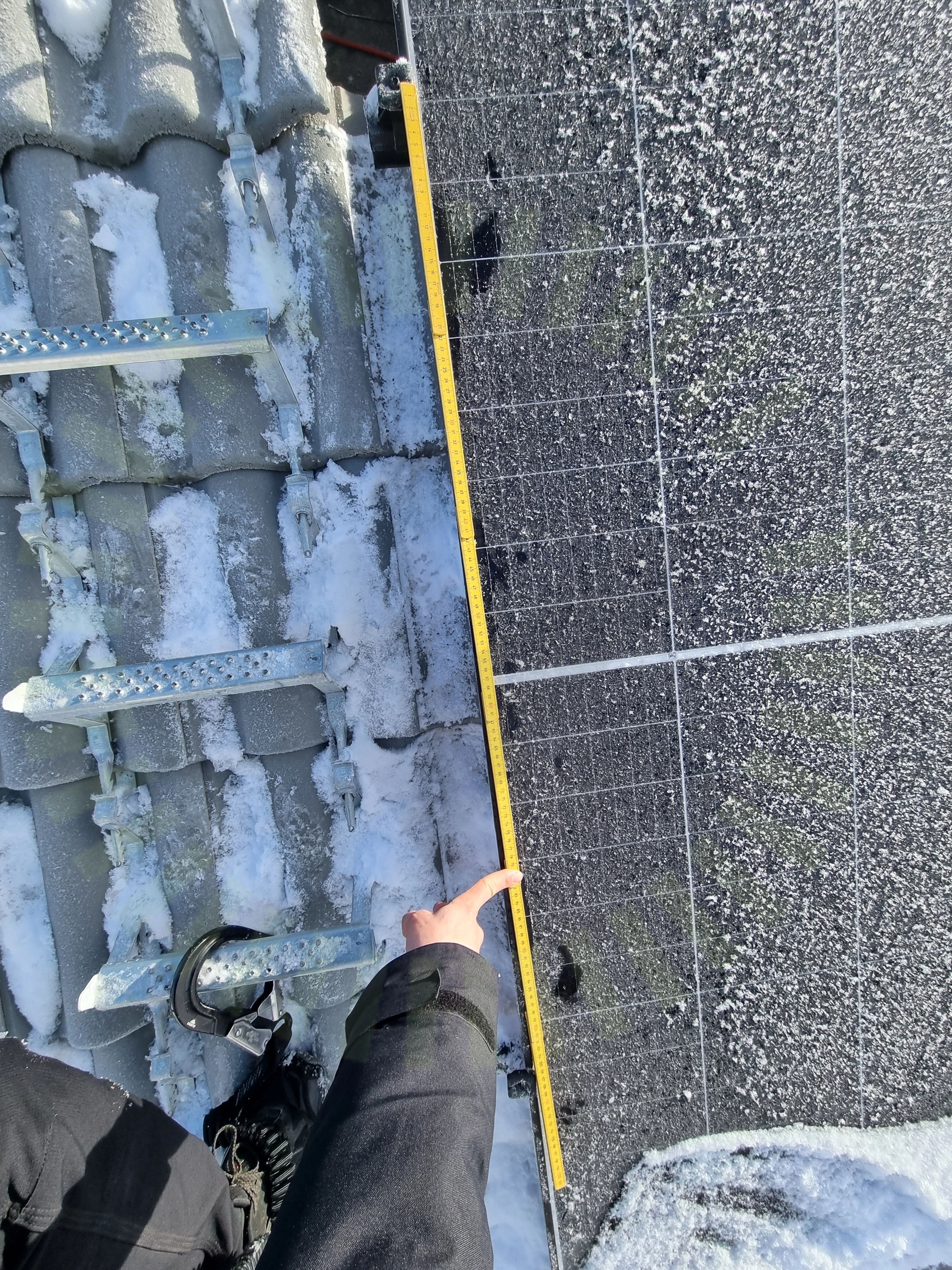

3.1 Panelstorlek
RekommendationLastberäkning från Svea solar, saknas esdec montage lastberäkning. Uppmätt mått mellan skenor 1050mm
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1
3.2 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
26/29Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningPanelramens höjdMittklämmorShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/29Takgenomföring
Tak 1, Risen: RSM40-8-xxxMB
Anmärkningar
3/184.1 Avstånd till havet
Inte godkändÄr närmare en 1 km till havet
PV module installation and maintenance manual A1 2023 sida 16.
4.2 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
PV module installation and maintenance manual A1 2023 sida 22.
4.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
PV module installation and maintenance manual A1 2023 sida 26.
Godkända kontrollpunkter
14/18Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning

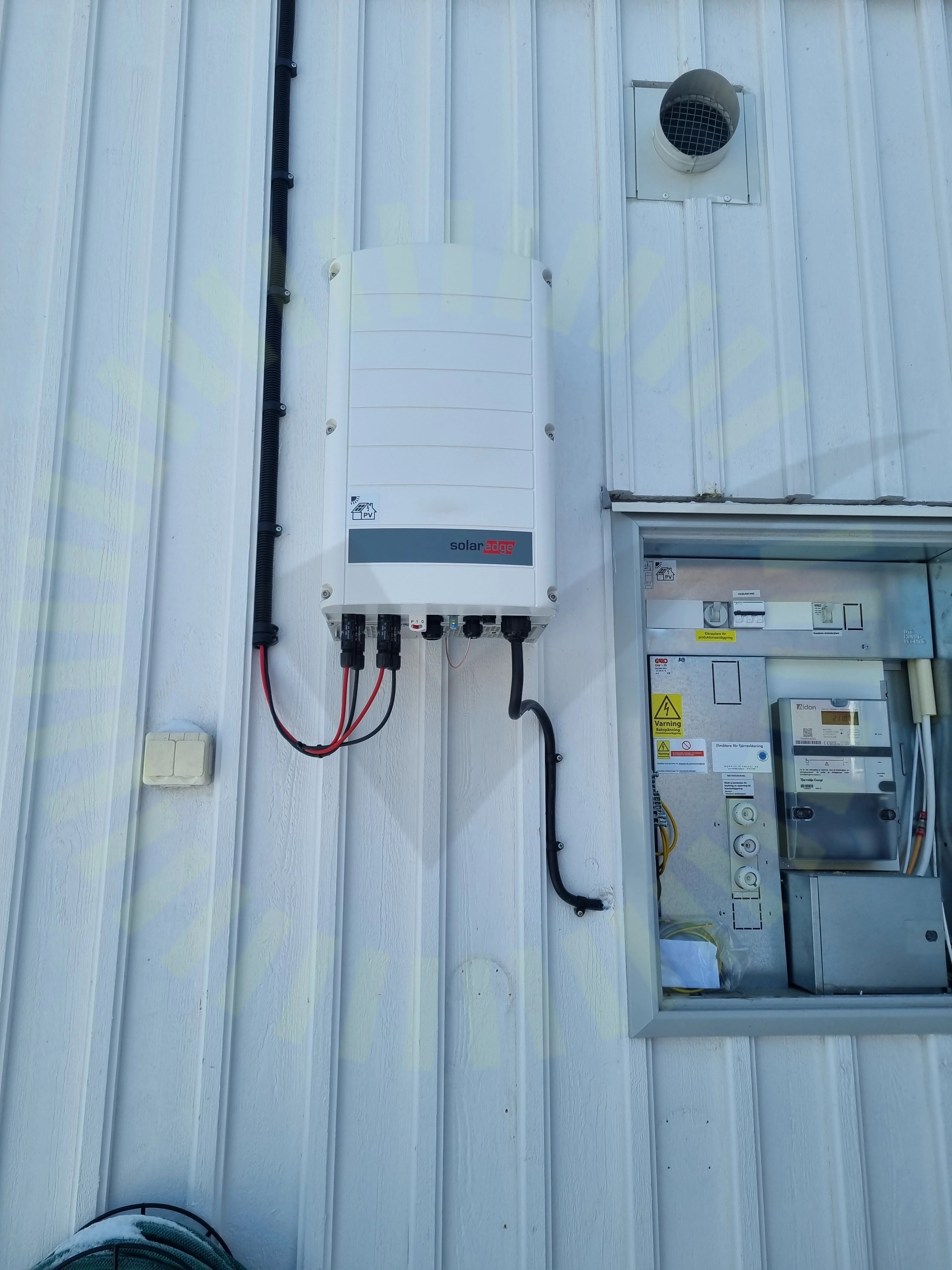

Växelriktare
Godkända kontrollpunkter
26/26AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
