Besiktningsrapport

8.6

Installation genom

1KOMMA5°

Datum

14 juni 2023

Ort

Bunkeflostrand, Skåne län

Skenornas överhäng

Takkrokens höjdjustering

PEN-ledare

+ 3

89% godkända11% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE3K-10K

TillbehörElmaterial: Kapsling

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Anmärkningar

1/9

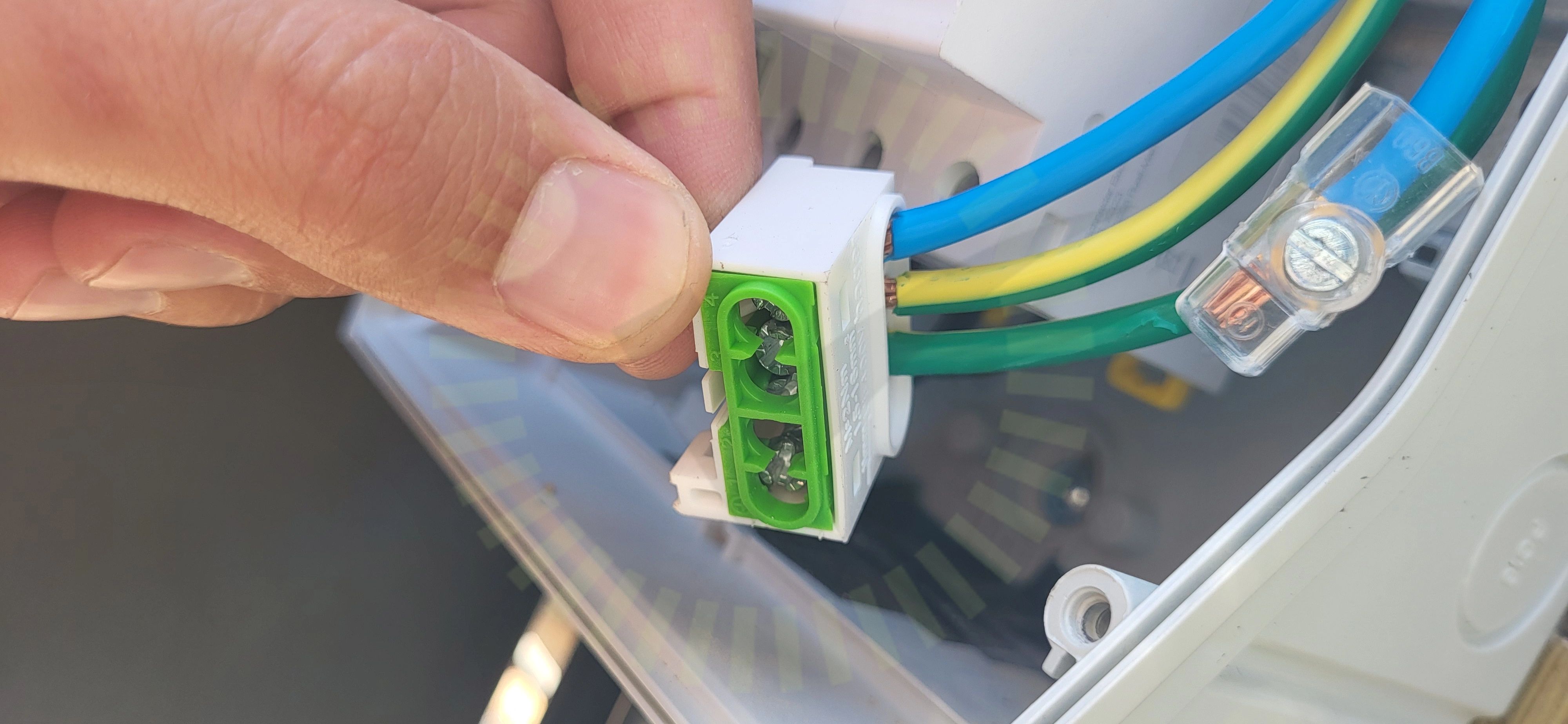

1.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

ESDEC Lutande Panntak

Anmärkningar

6/28

2.1 Klämmans placering i skena

Inte godkänd

Klämman ligger inte korrekt runt skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

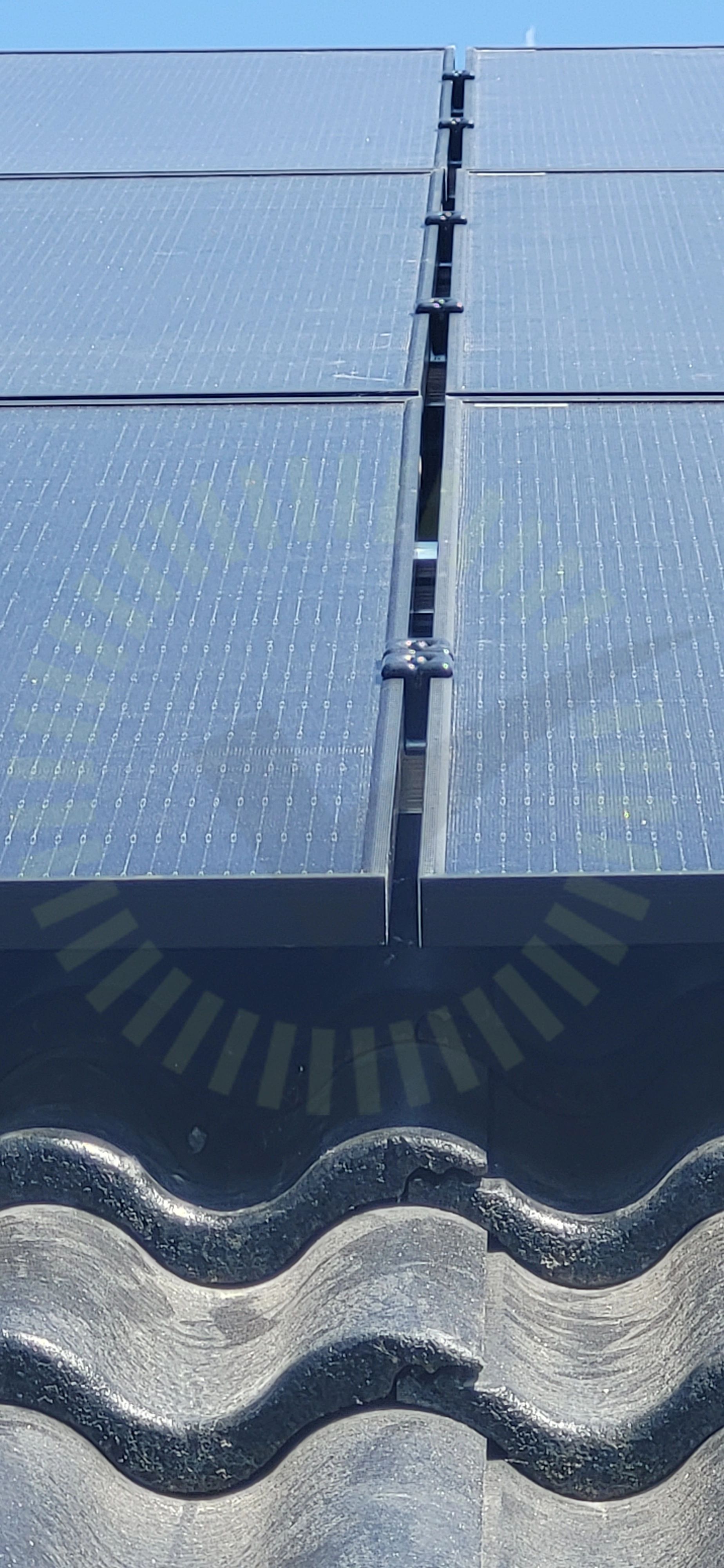

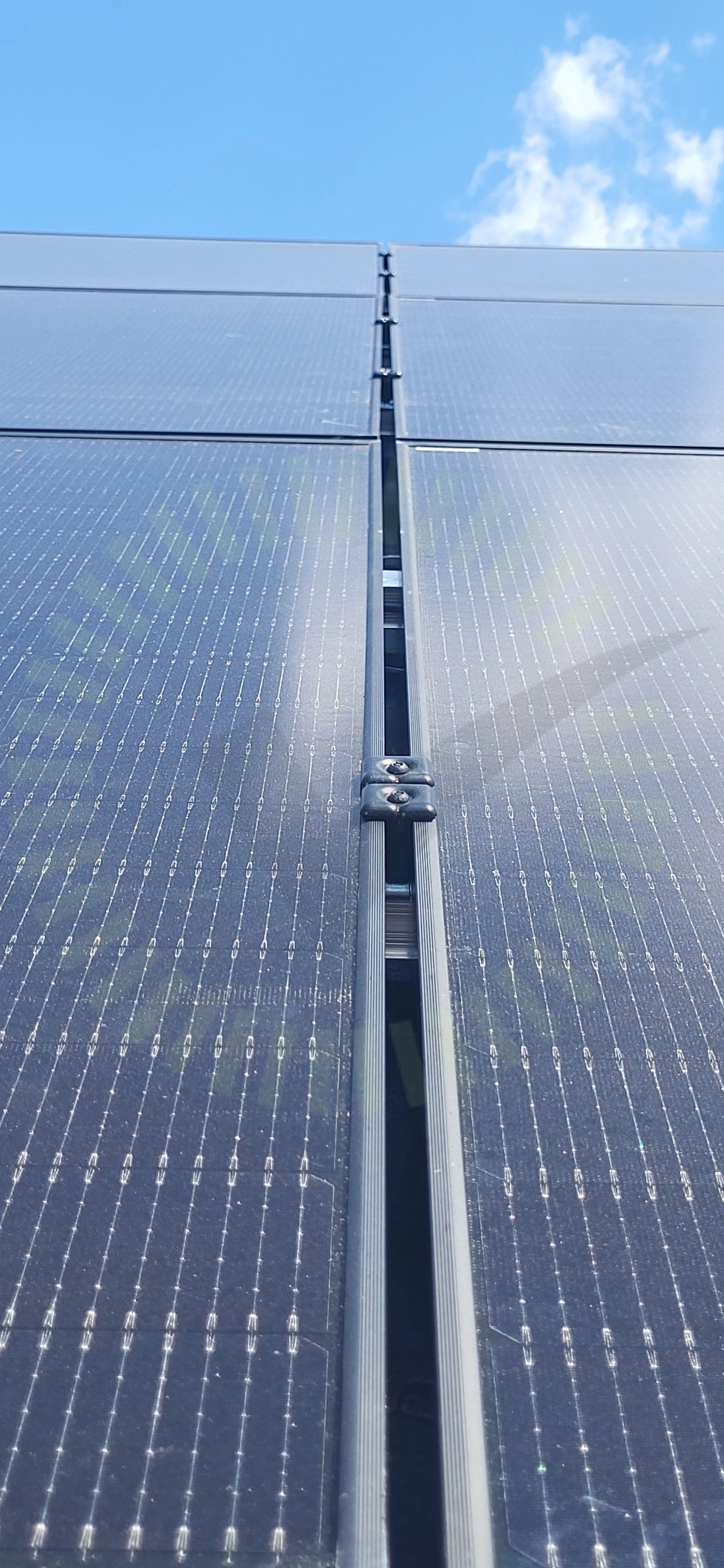

2.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer inte överens med hur det är monterat på taket.

Tillverkarens montageanvisningar

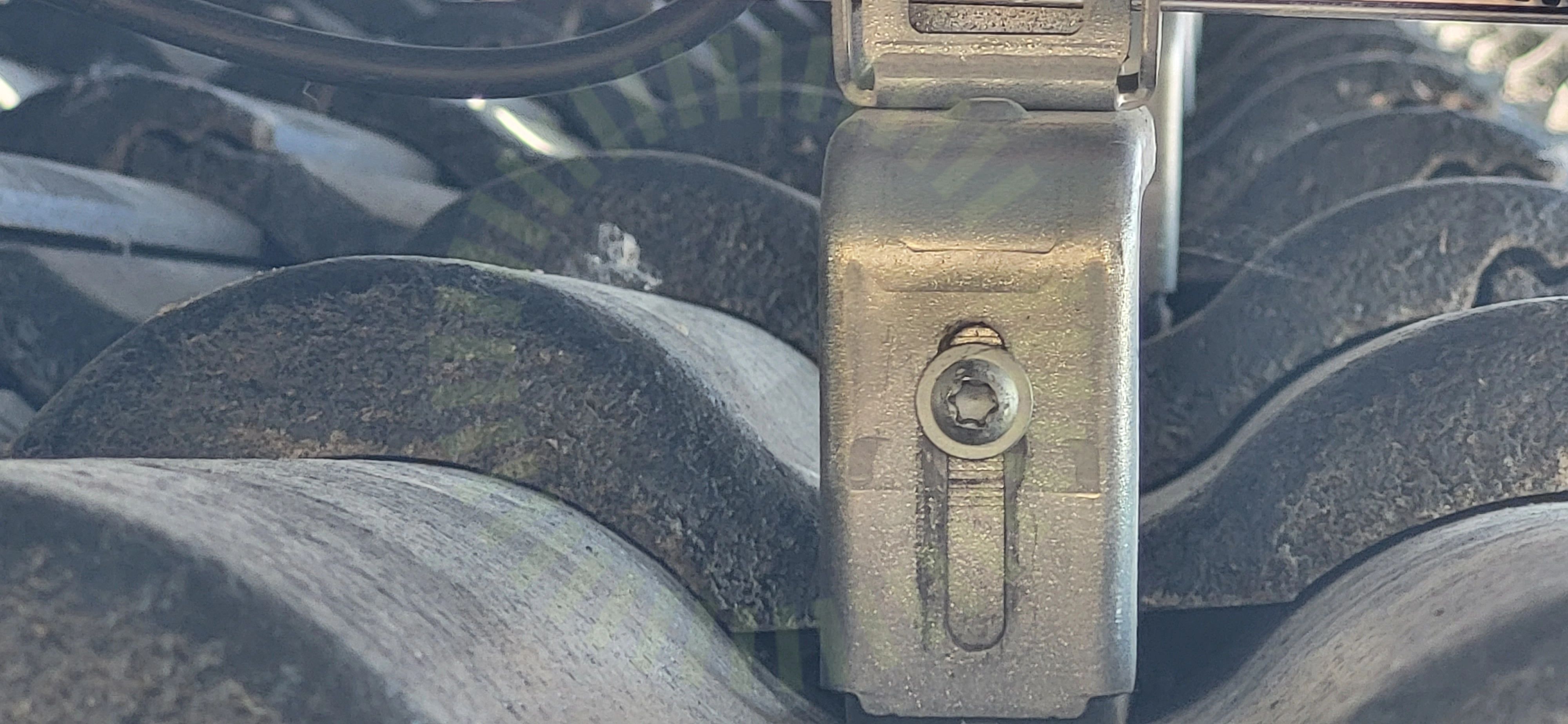

2.5 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte åtdragen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

2.6 Takkrokarnas CC

Inte godkänd

Uppmätt avstånd 1200 mm, stämmer ej överens med lastberäkning.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/28

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalLäktinfästningPanelramens höjdPanelstorlekRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

1/16

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

Godkända kontrollpunkter

15/16

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolarEdge: S-Serie

Anmärkningar

1/5

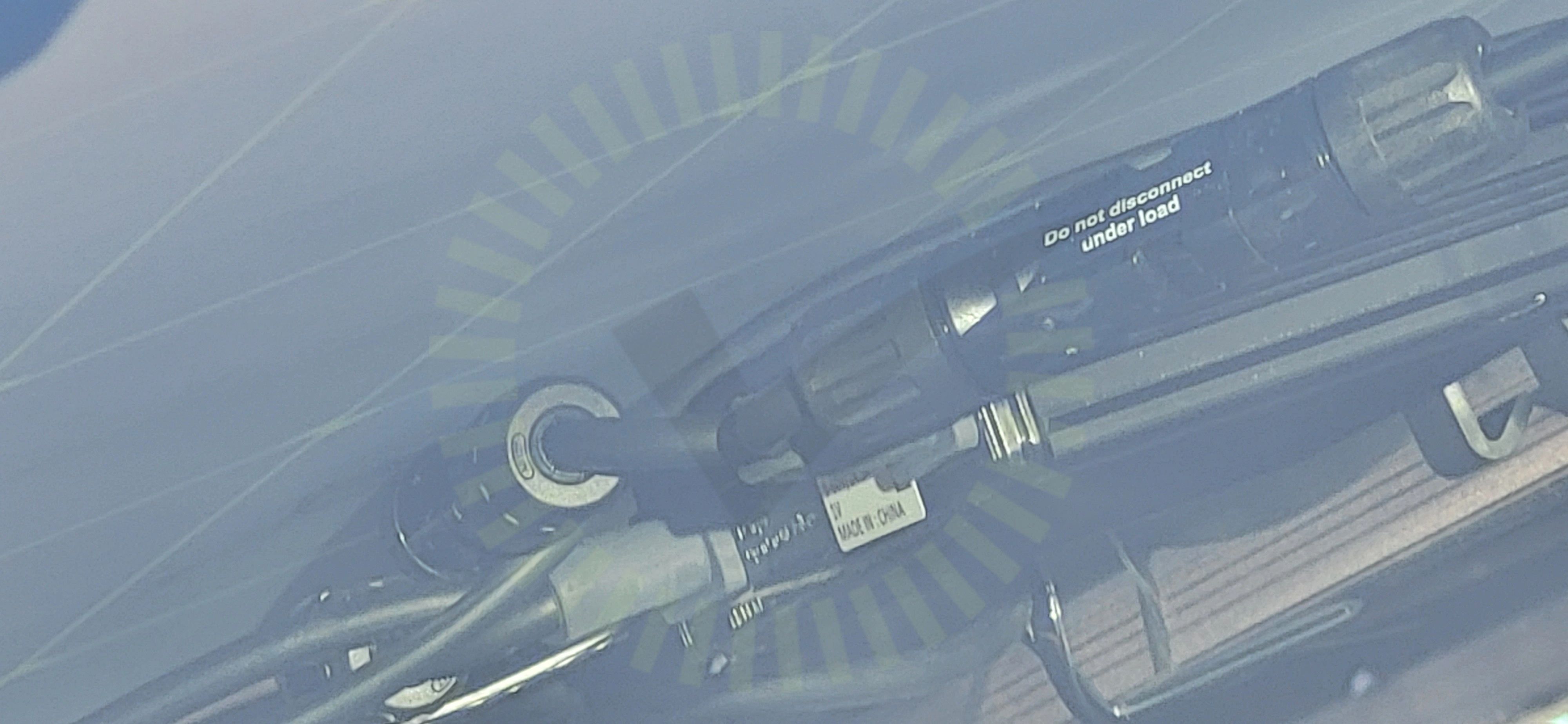

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

1/37

5.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

36/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

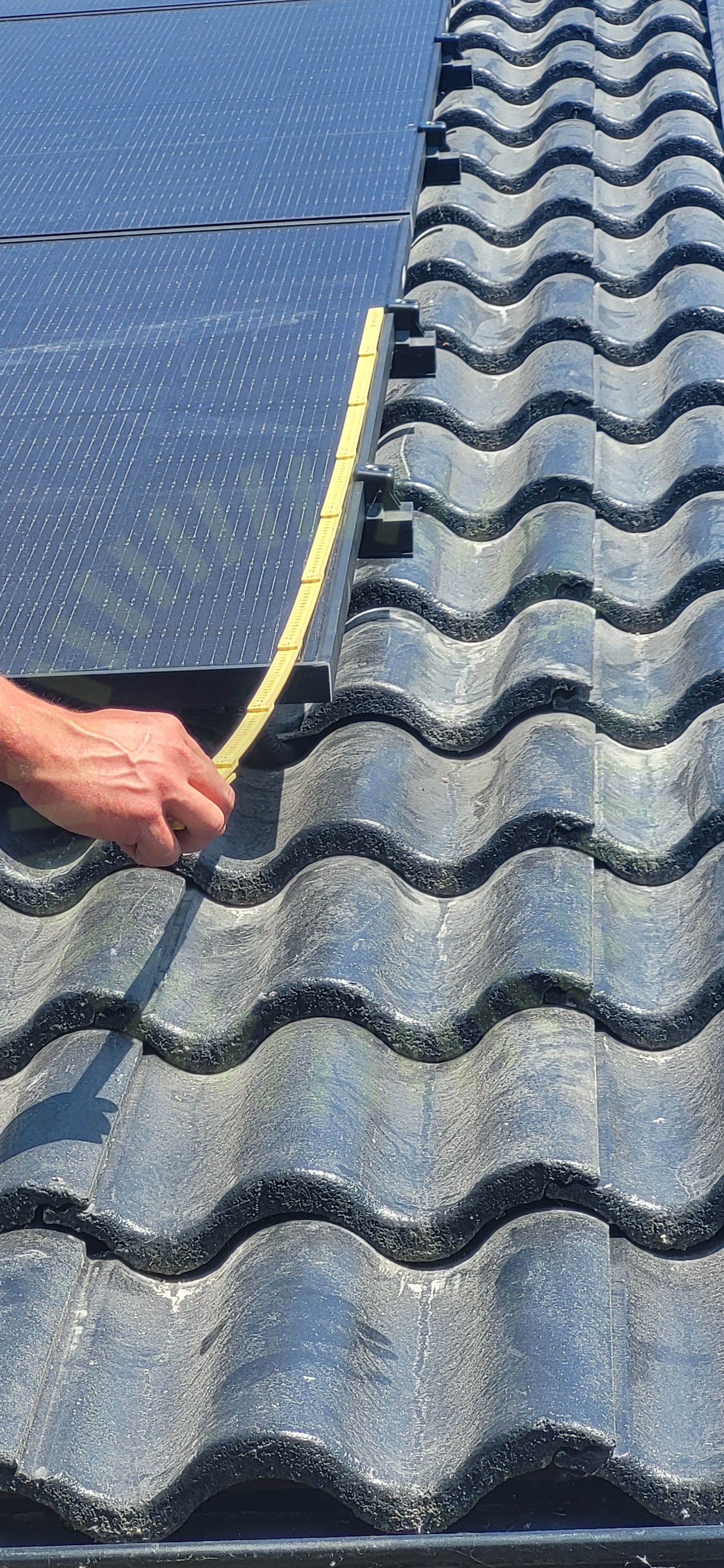

6.1 CC-mått mellan skenor

Inte godkänd

CC-mått mellan skenor stämmer ej överens med lastberäkning.
