1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.2
Installation genom
Svea Solar
Datum
12 februari 2024
Ort
Trelleborg, Skåne län
72% godkända28% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemWasi med Schletter SingleFix-V infästning
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
4/16

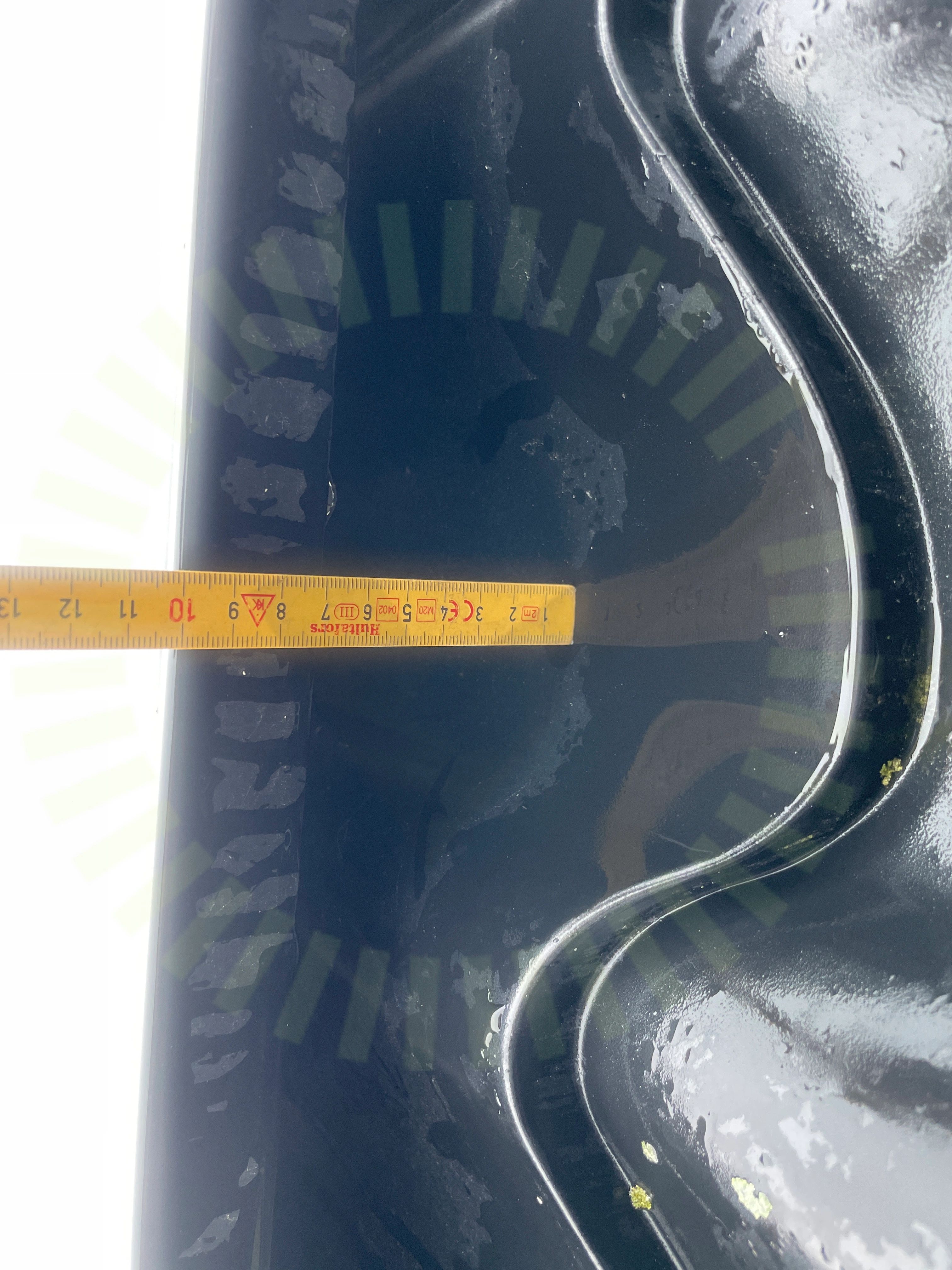

2.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

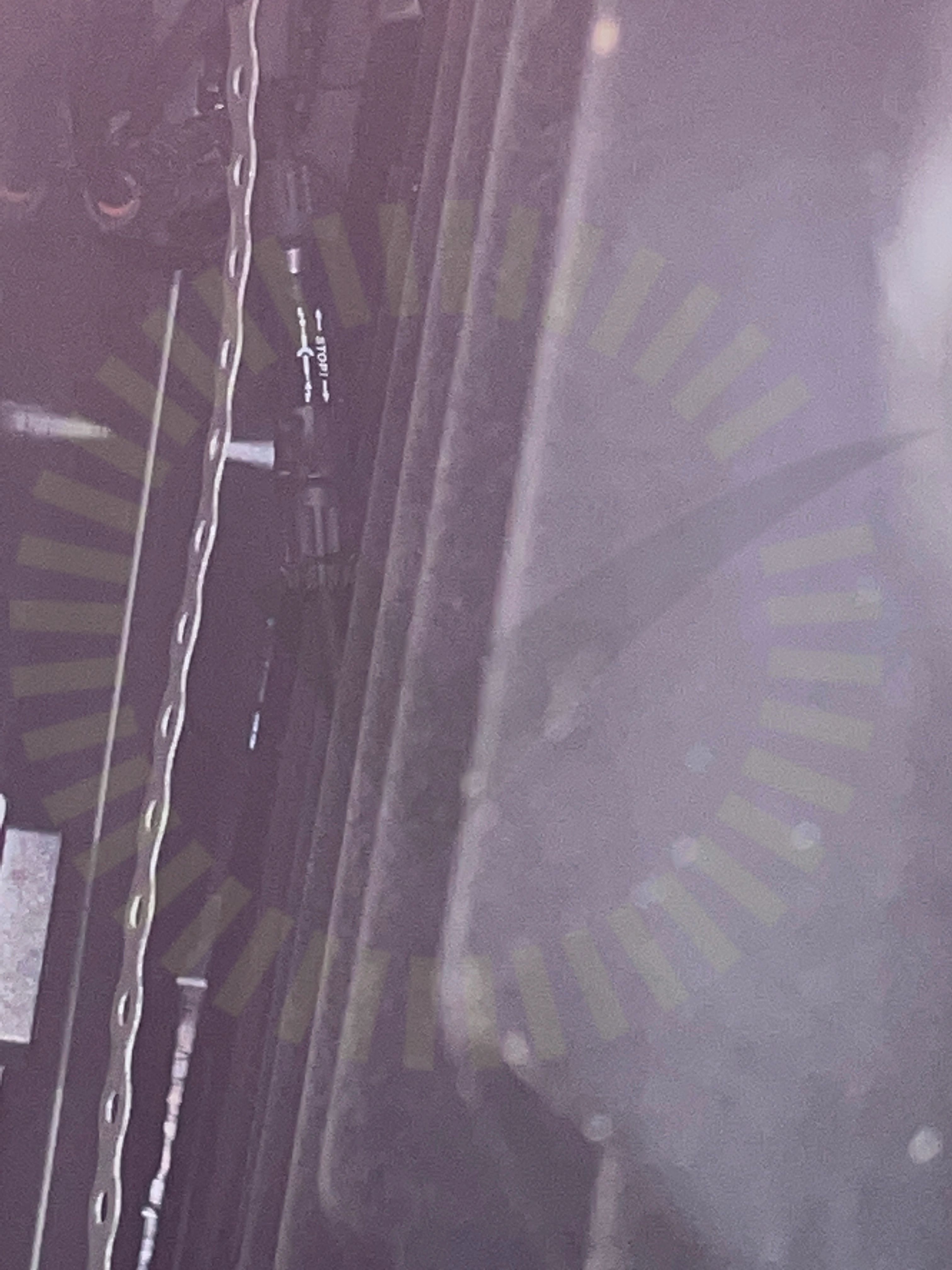

2.2 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
2.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar

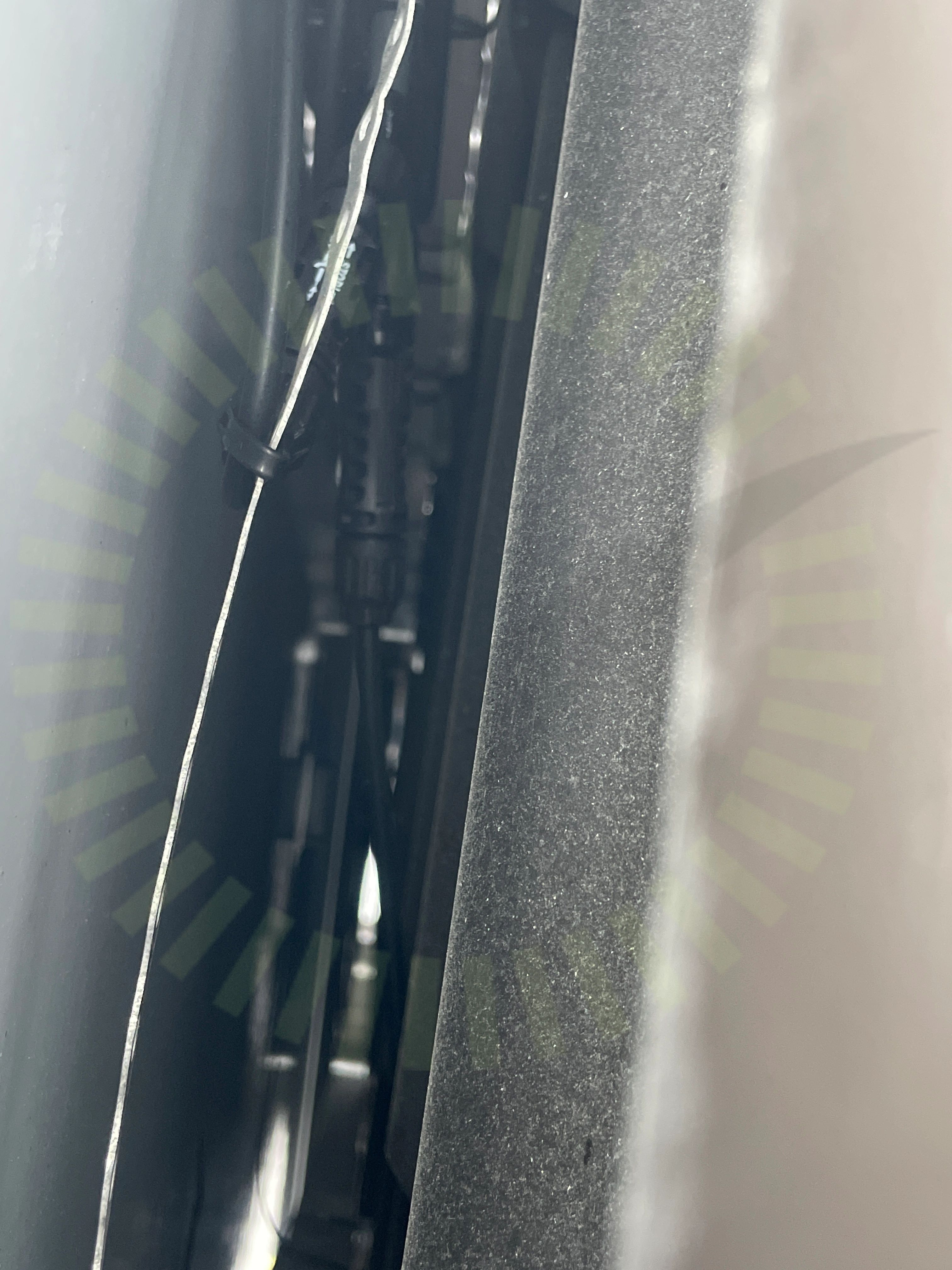

2.4 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/16Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

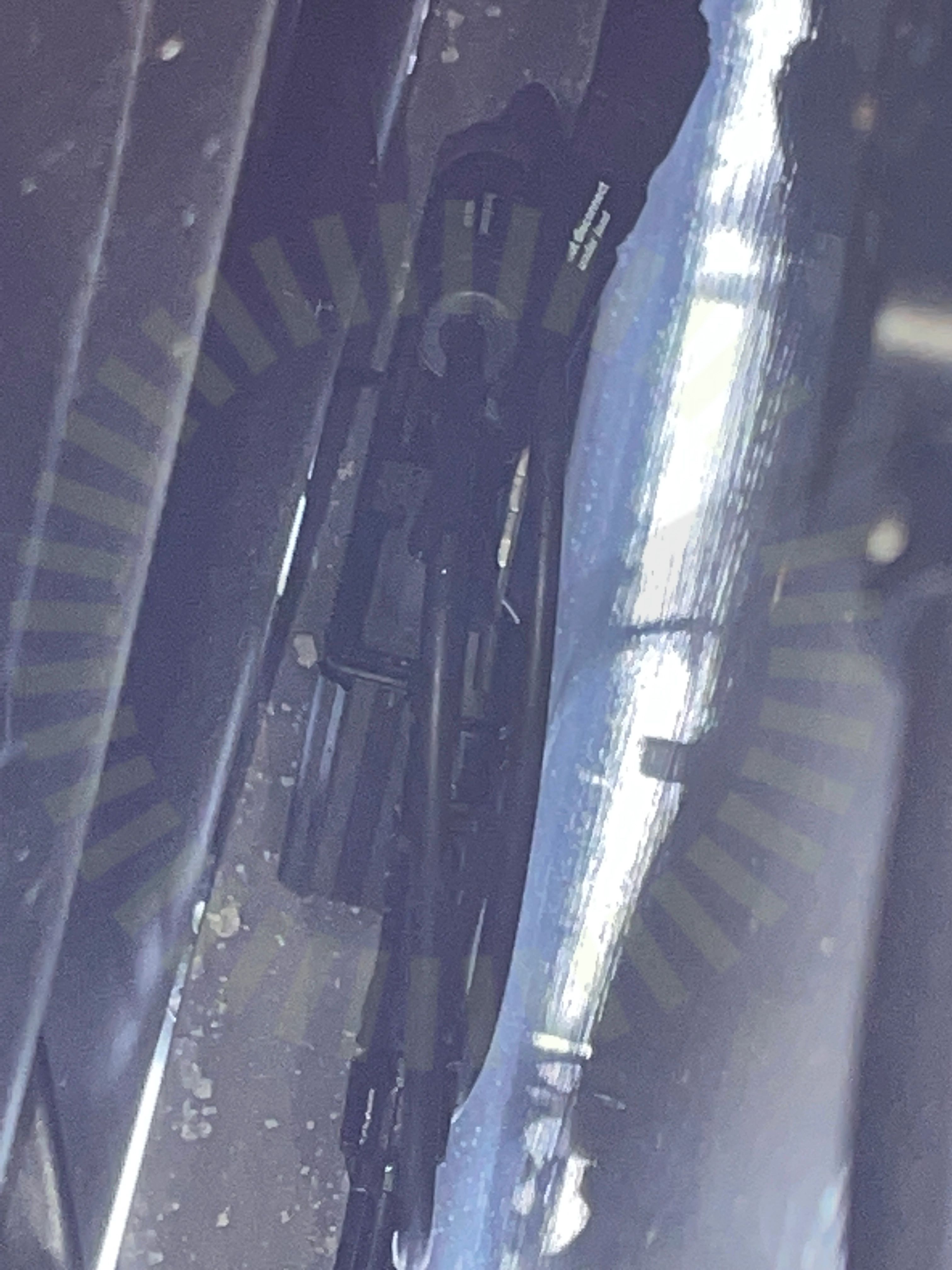

3.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar.
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Tak 1, Wasi med Schletter SingleFix-V infästning
Anmärkningar
15/234.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.
4.2 CC mått
Inte godkändEn korrekt snö- och vindlastberäkning går ej att ta fram. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
4.3 Främmande material
Inte godkändTvå blandade montagesystem.

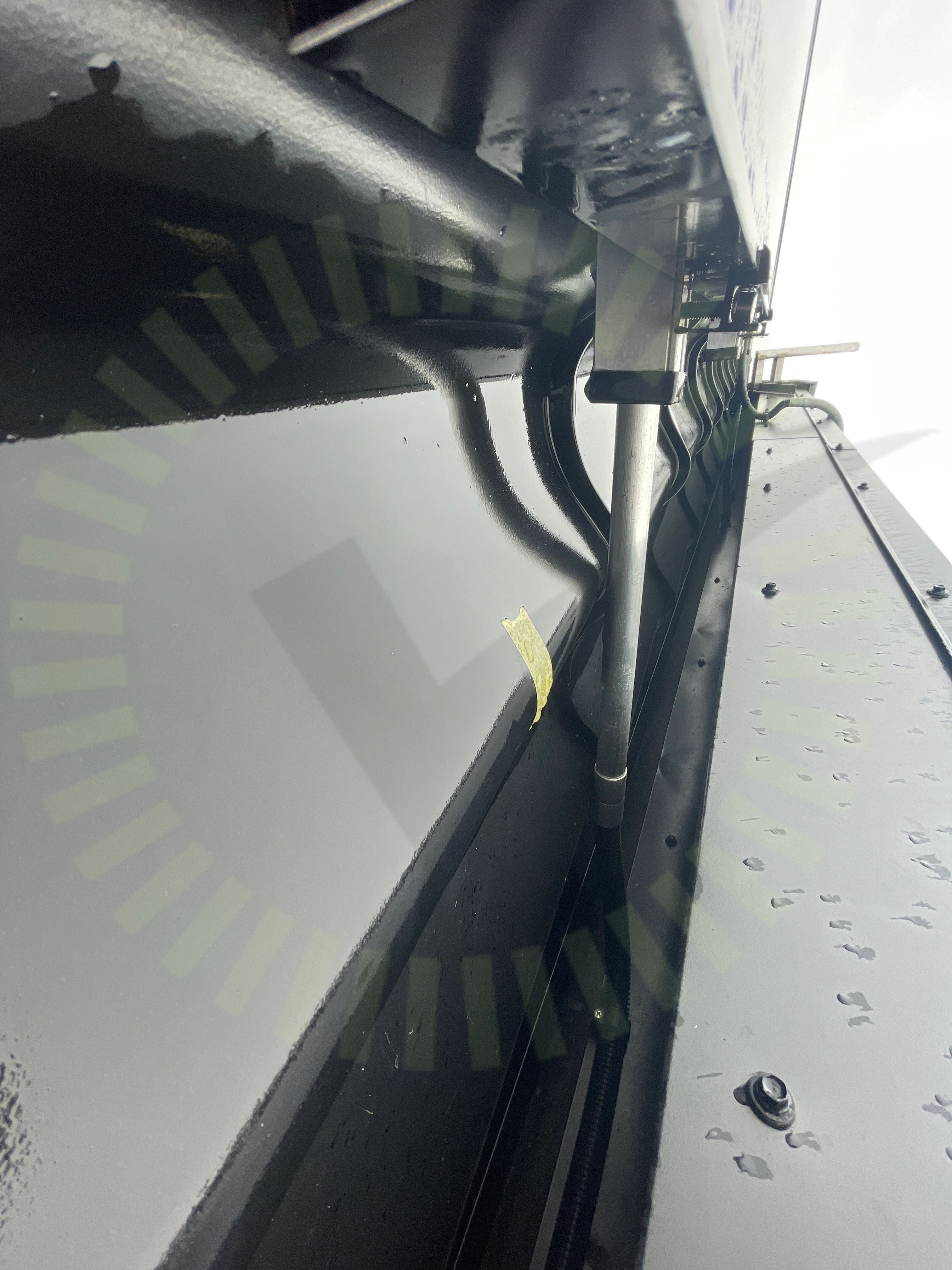

4.4 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
4.5 Infästning full kontakt
Inte godkändDå infästningarna inte är gjorda på rätt taktyp så ligger inte infästningen korrekt.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET I 201909, Sida 3

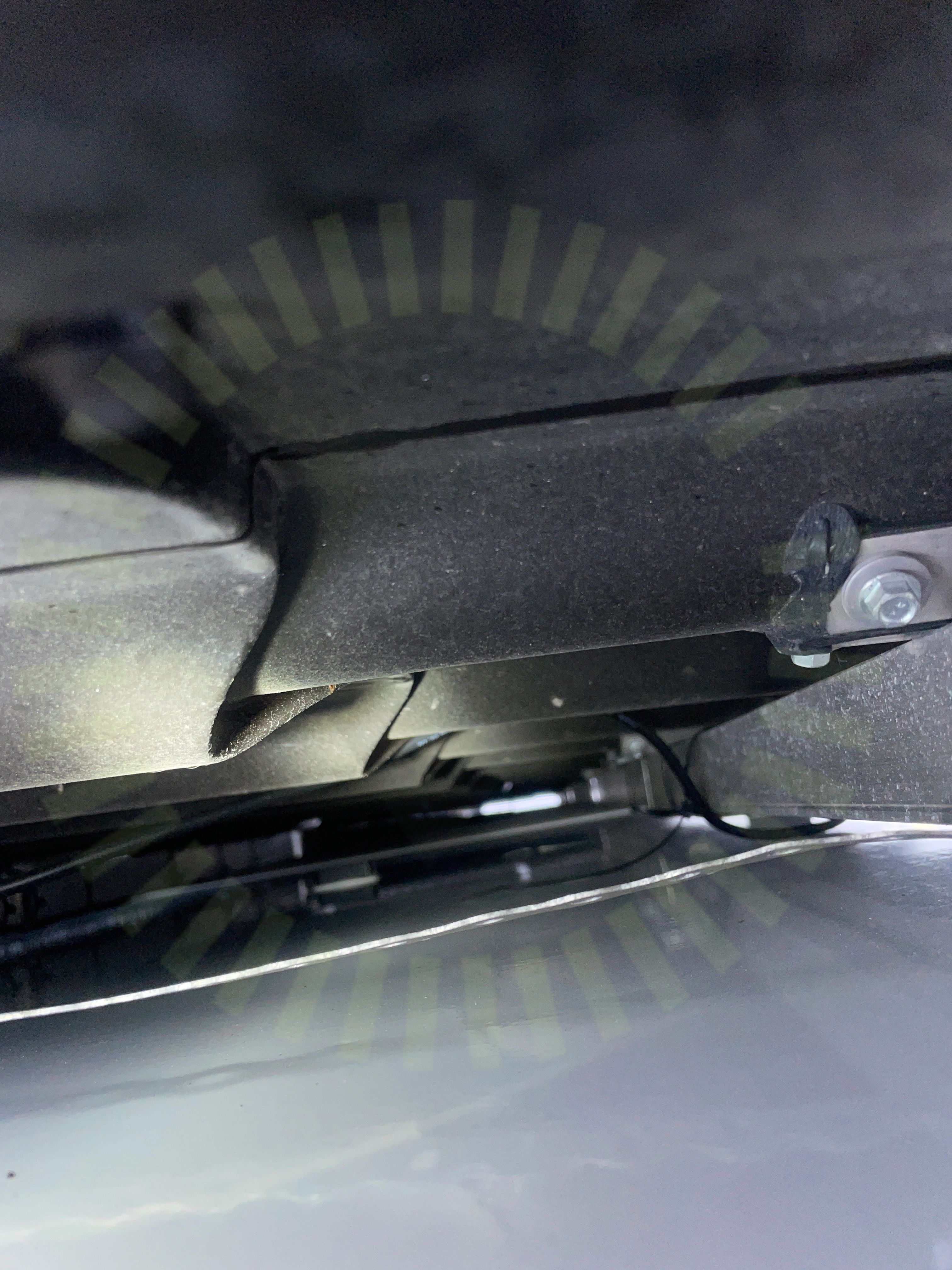

4.6 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

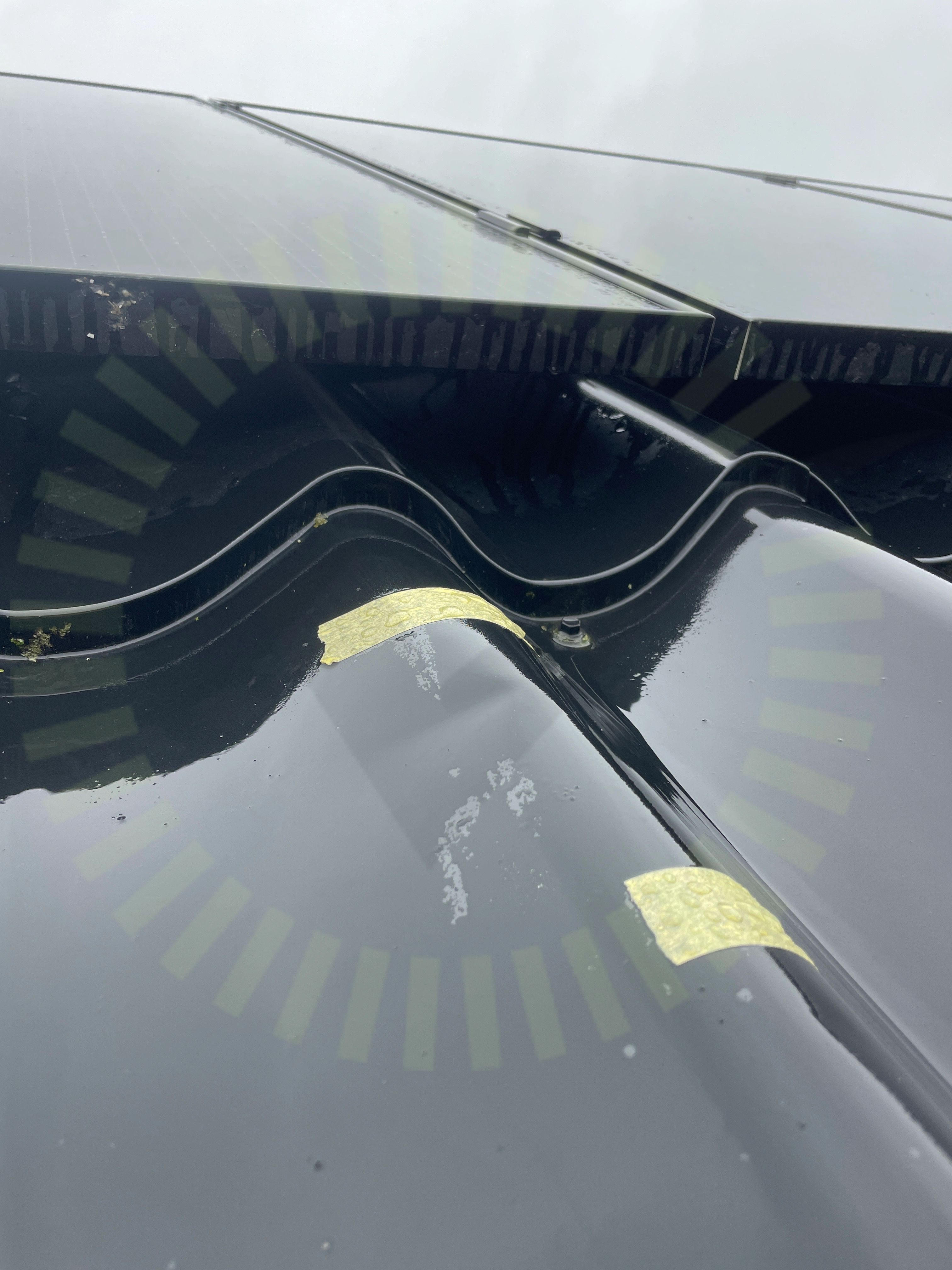

4.7 Skador
Inte godkändFlertalet skador på alla takytor.
4.8 Plåtinfästning
Inte godkändInfästningar pekar åt samma håll. Infästningspar måste peka mot varandra.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET I 201909, Sida 2
4.9 Skenans utstick för klämma
Inte godkändUnderlag för att kontrollera att där är tillräckligt med skena saknas.
4.10 Skenornas överhäng
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
4.11 Skenors avstånd till varandra
Inte godkändEn korrekt snö- och vindlastberäkning går ej att ta fram. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

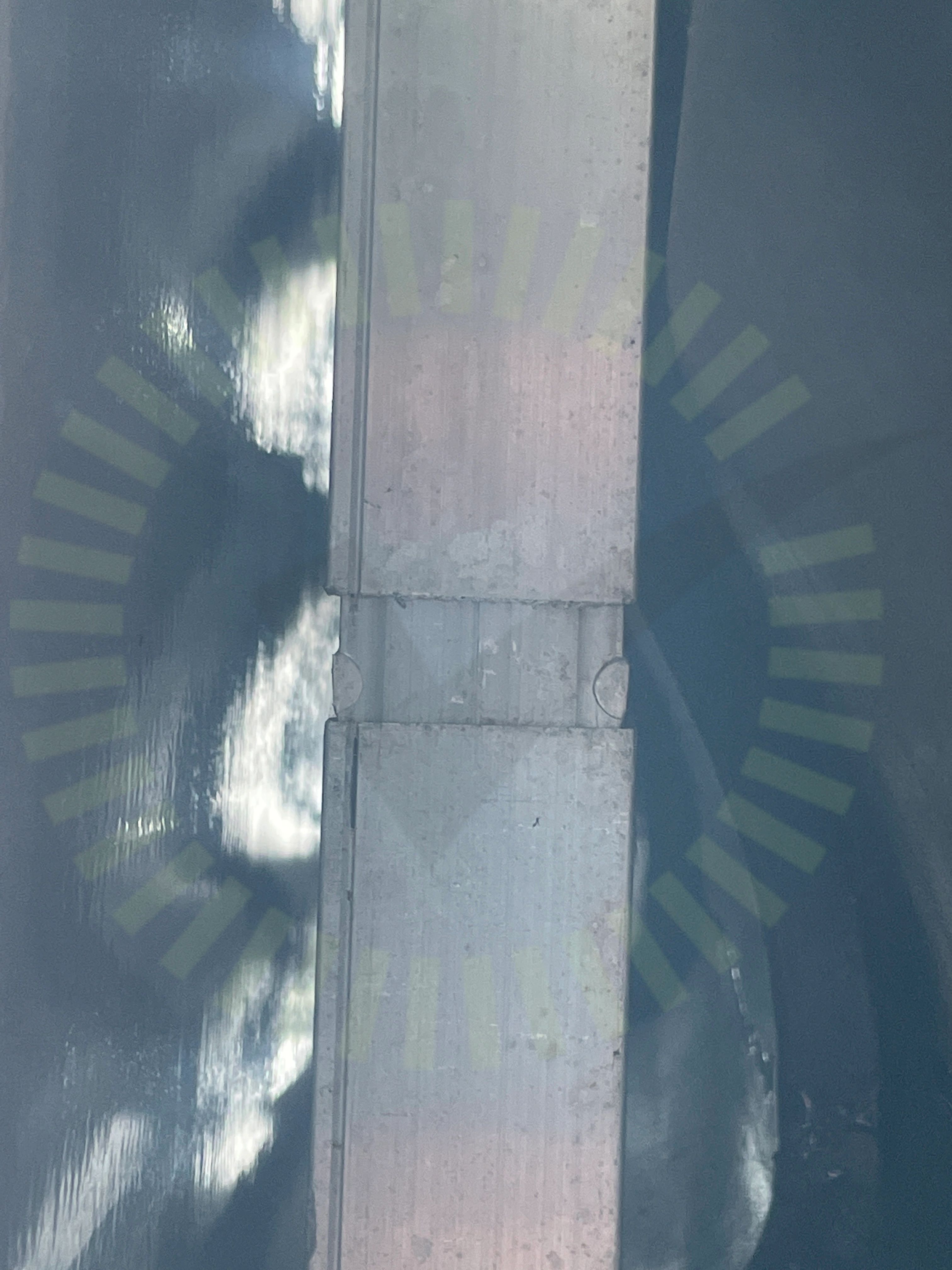

4.12 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
Tillverkarens anvisningar
4.13 Snö- och Vindlastberäkning
Inte godkändTvå olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
4.14 Takplåtens utformning
Inte godkändPlåttakets form passar inte med montagesystemet.
Tillverkarens anvisningar
4.15 Skenornas infästning
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
Godkända kontrollpunkter
8/23DC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorSäkerhetsavståndTakplåt tjocklekVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

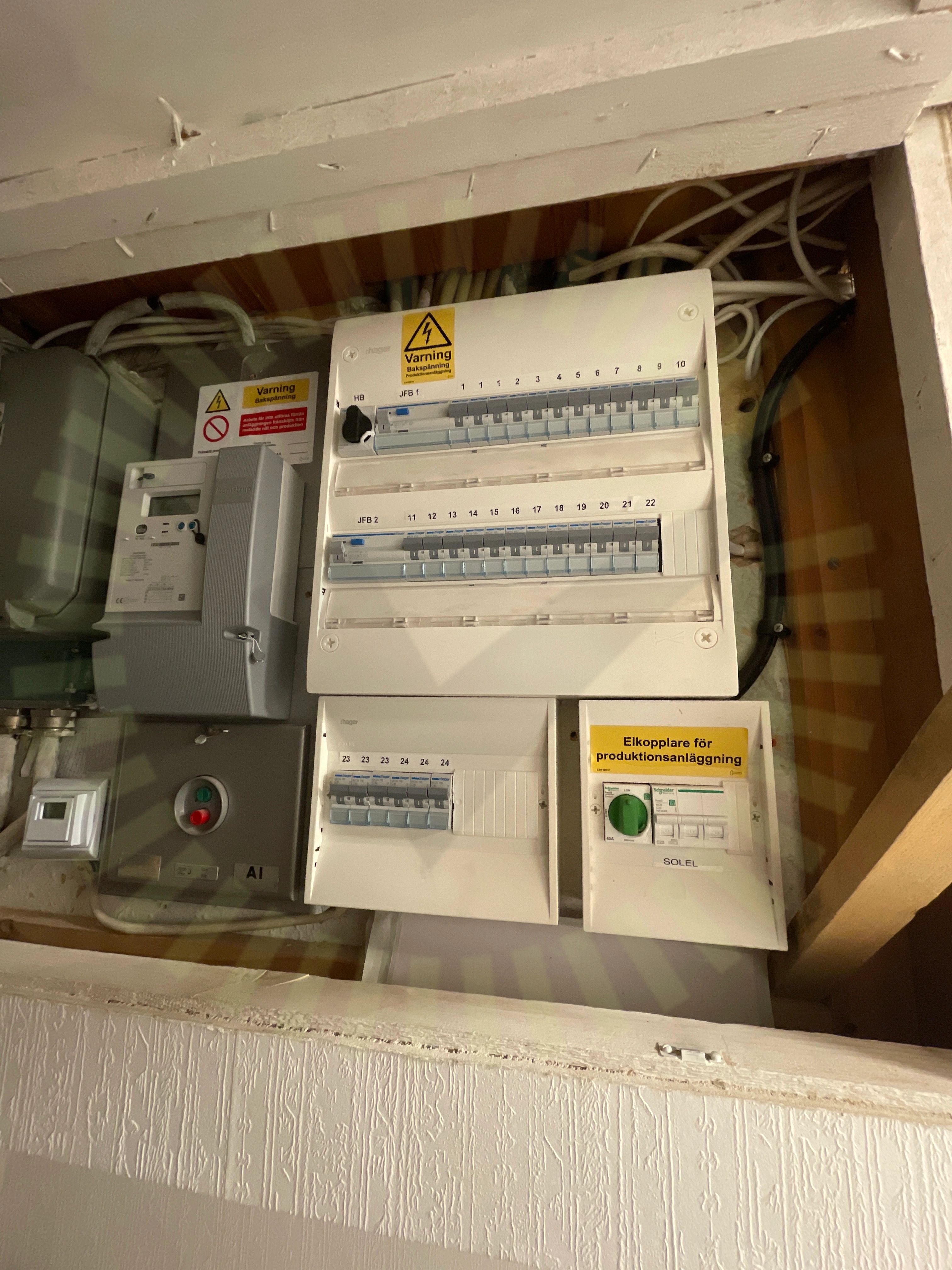

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

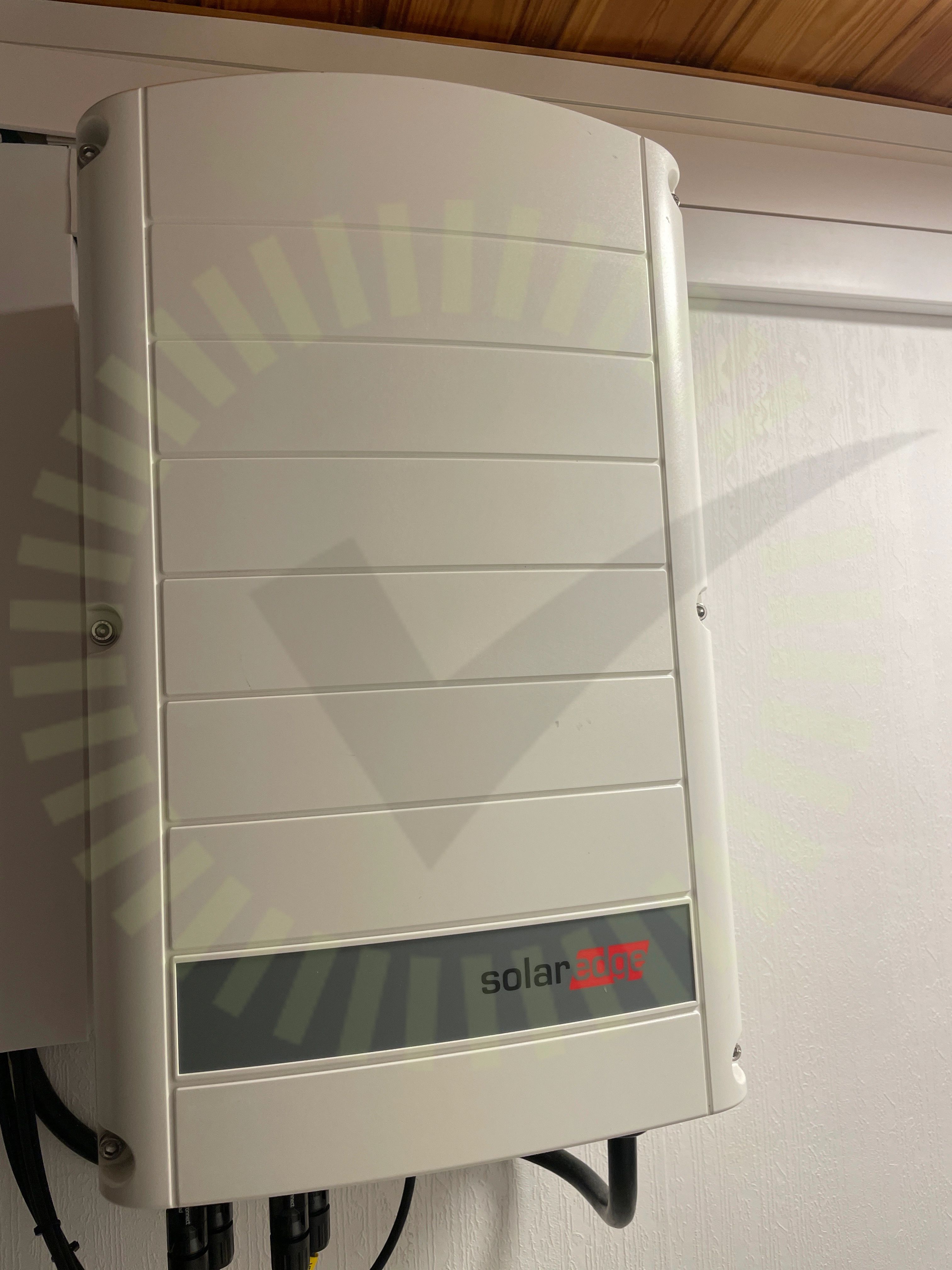

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/32

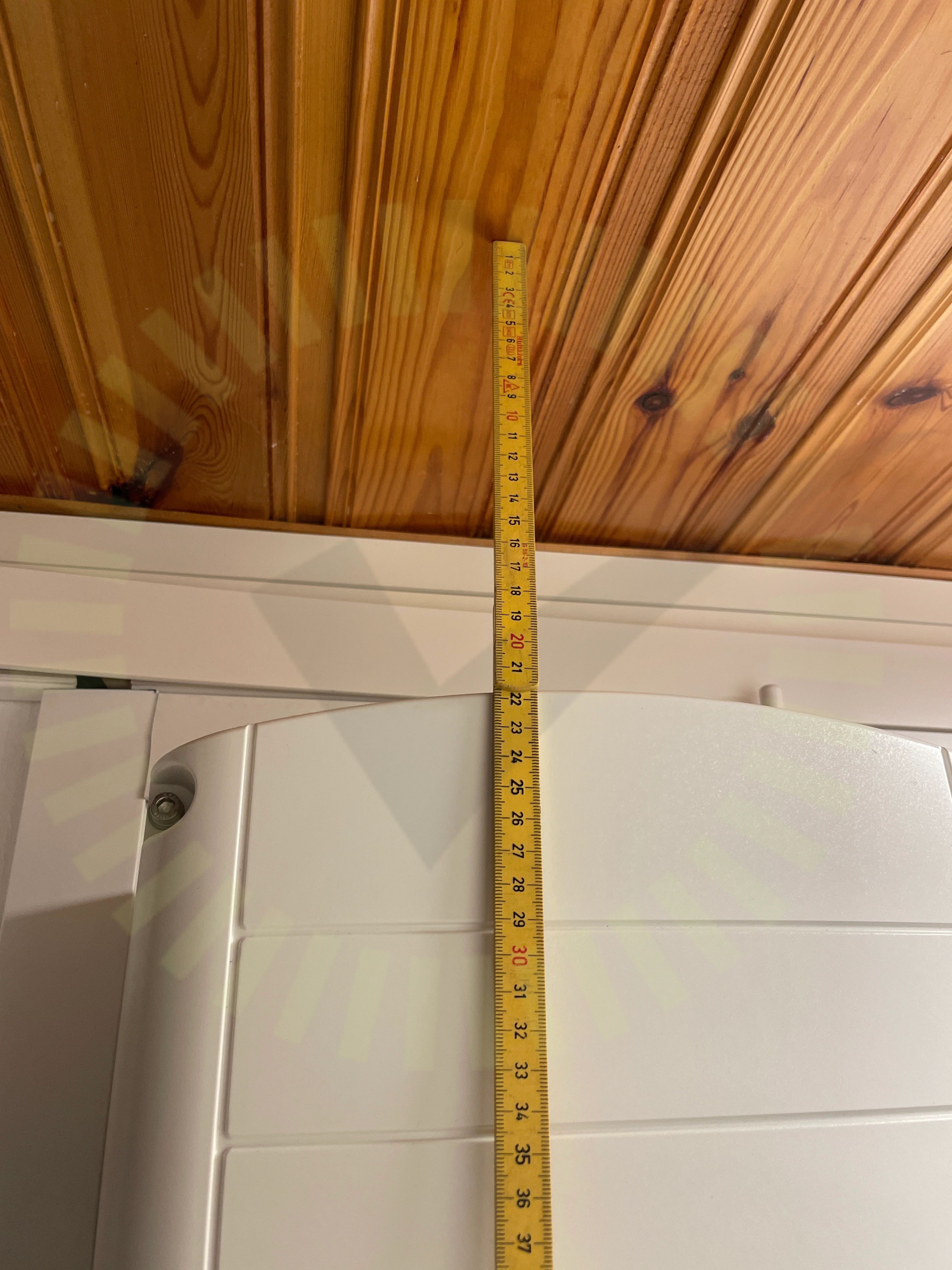

7.1 Avstånd
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

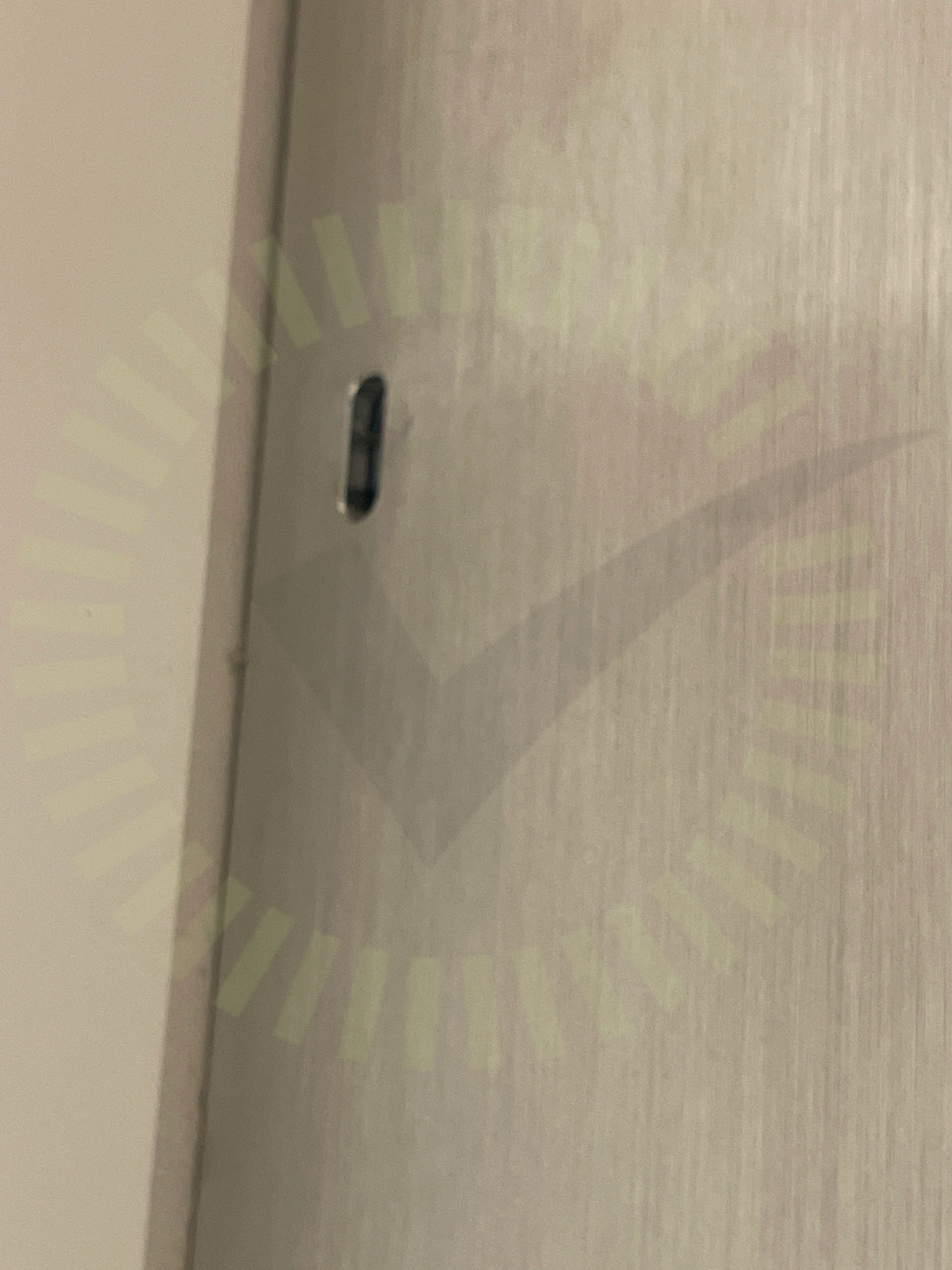

7.2 Fastsäkring av växelriktare
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

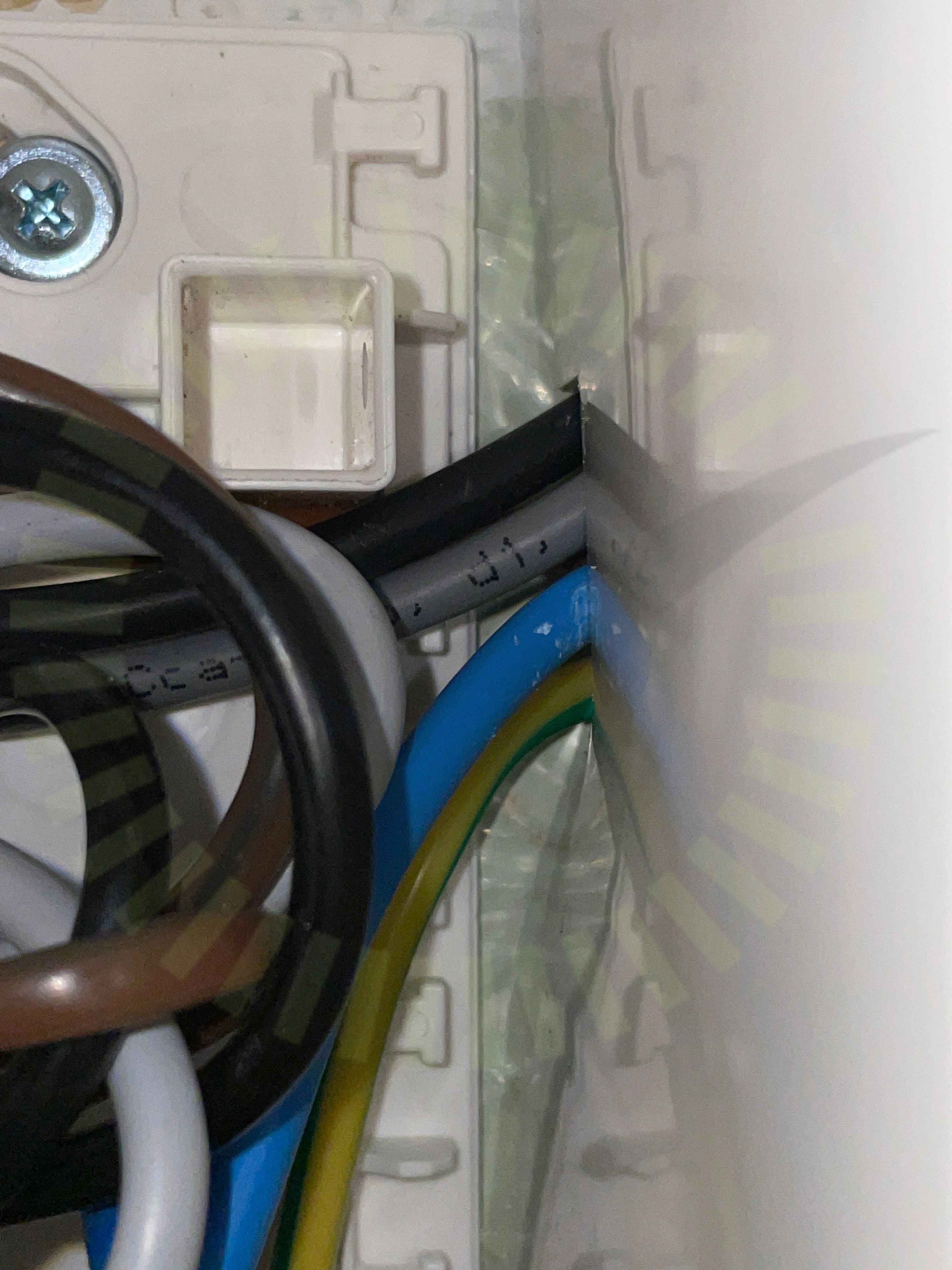

7.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
28/32AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/32Strängdesign
