Besiktningsrapport

9.3

Installation genom

AllSol Norden AB

Datum

28 augusti 2024

Ort

Mölndal, Västra Götalands län

Skydd mot beröring

Föremål mot bakstycke

Kabelinföringar

+ 7

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

OptimerareTigo TS4-A-O

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareSunGrow: SH15/20/25T

BatteriSunGrow: SBR(XXX)

TillbehörCHINT: Sungrow DTSU666

TillbehörUndercentral

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

15/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

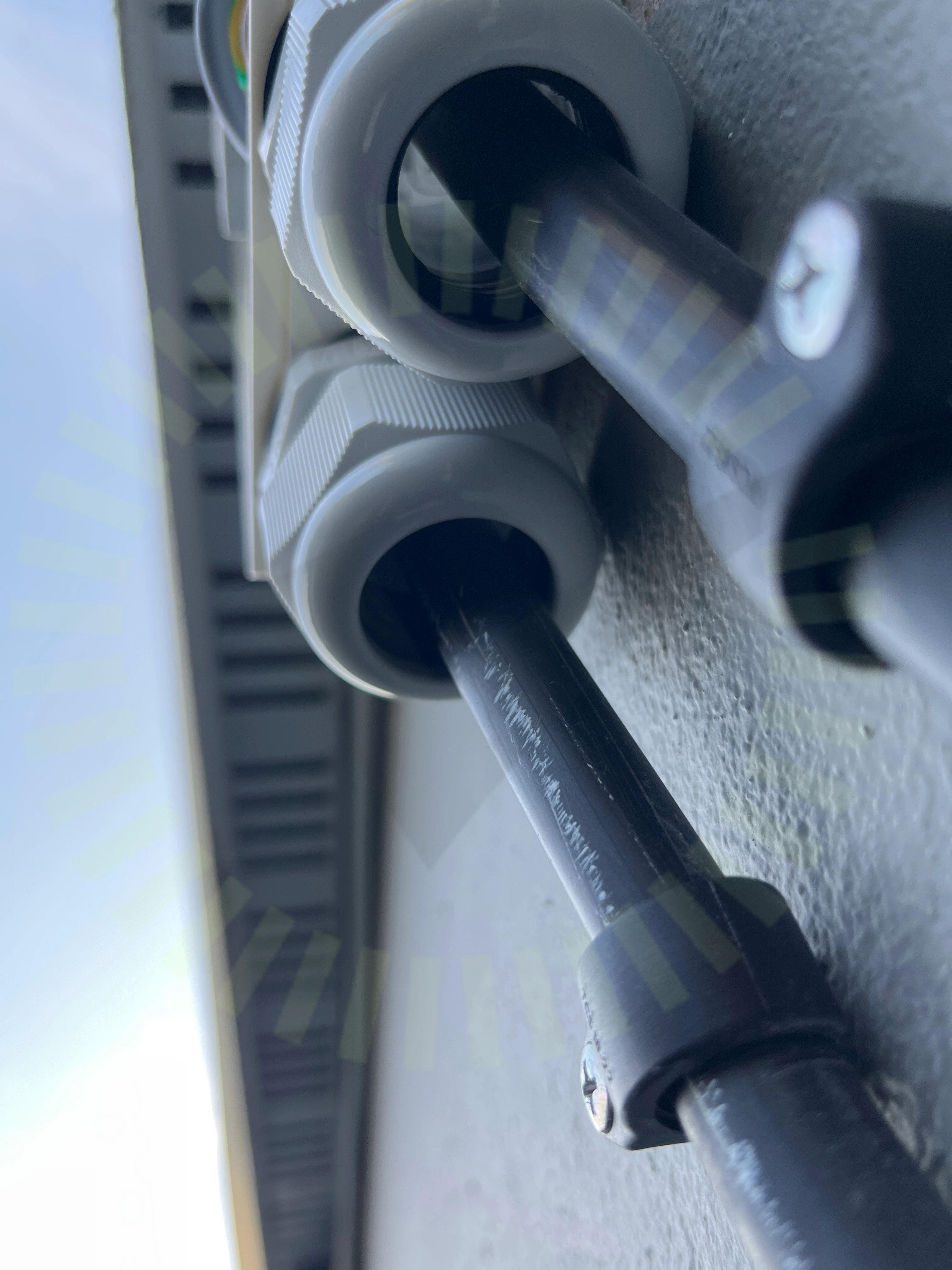

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

2/19

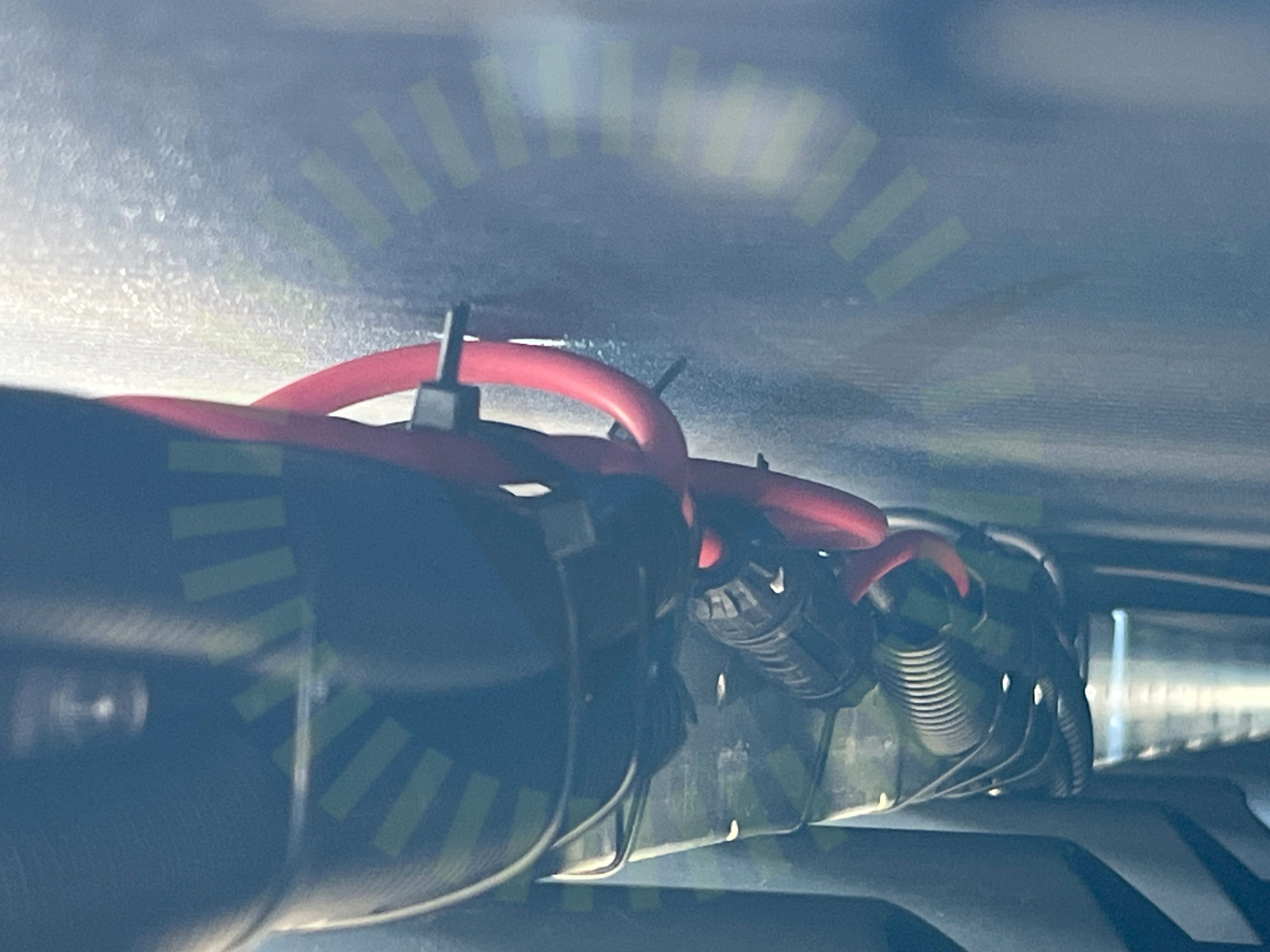

6.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 6

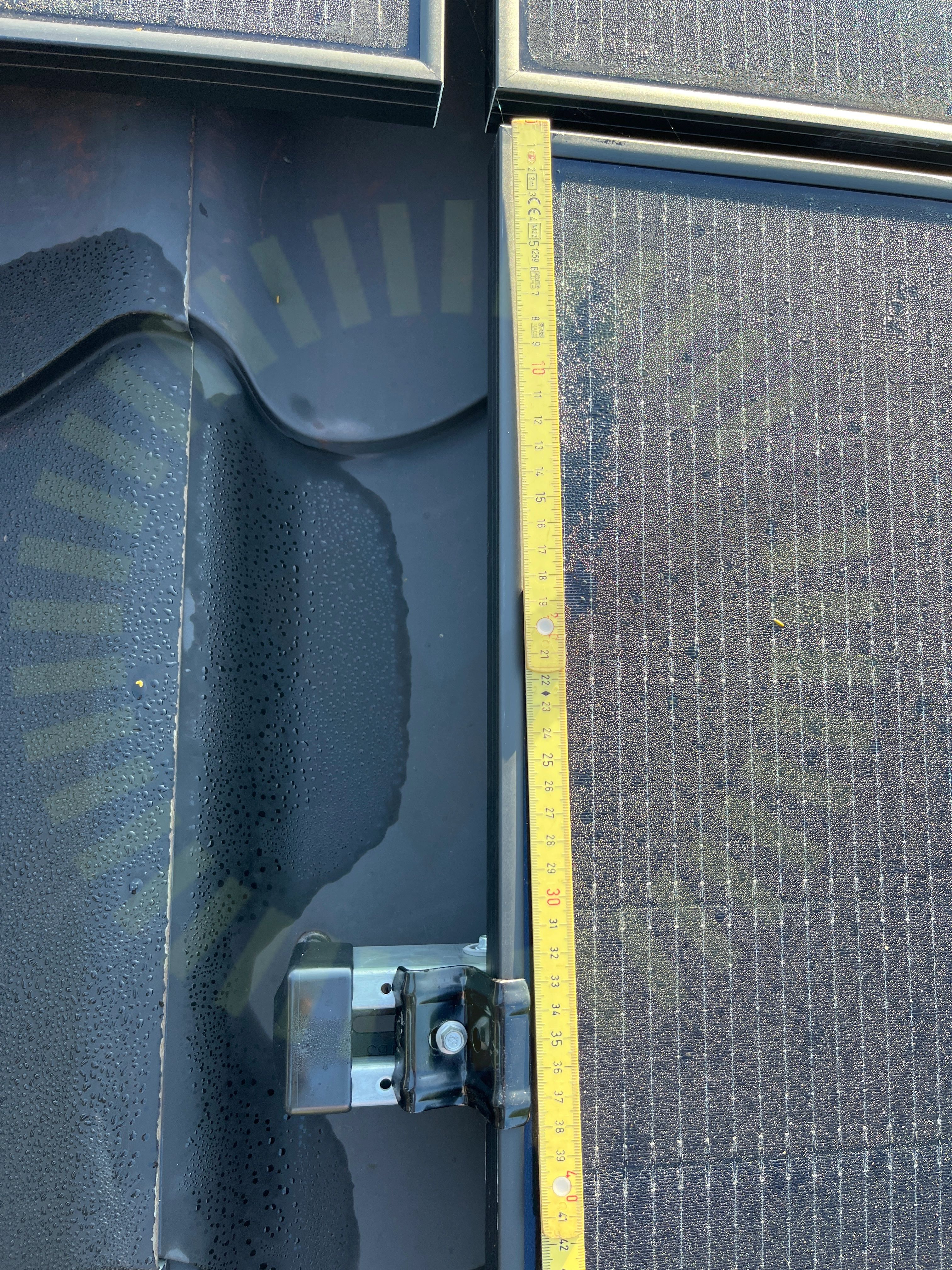

6.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202402, Sida 14-15

Godkända kontrollpunkter

16/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1, Tigo TS4-A-O

Anmärkningar

2/5

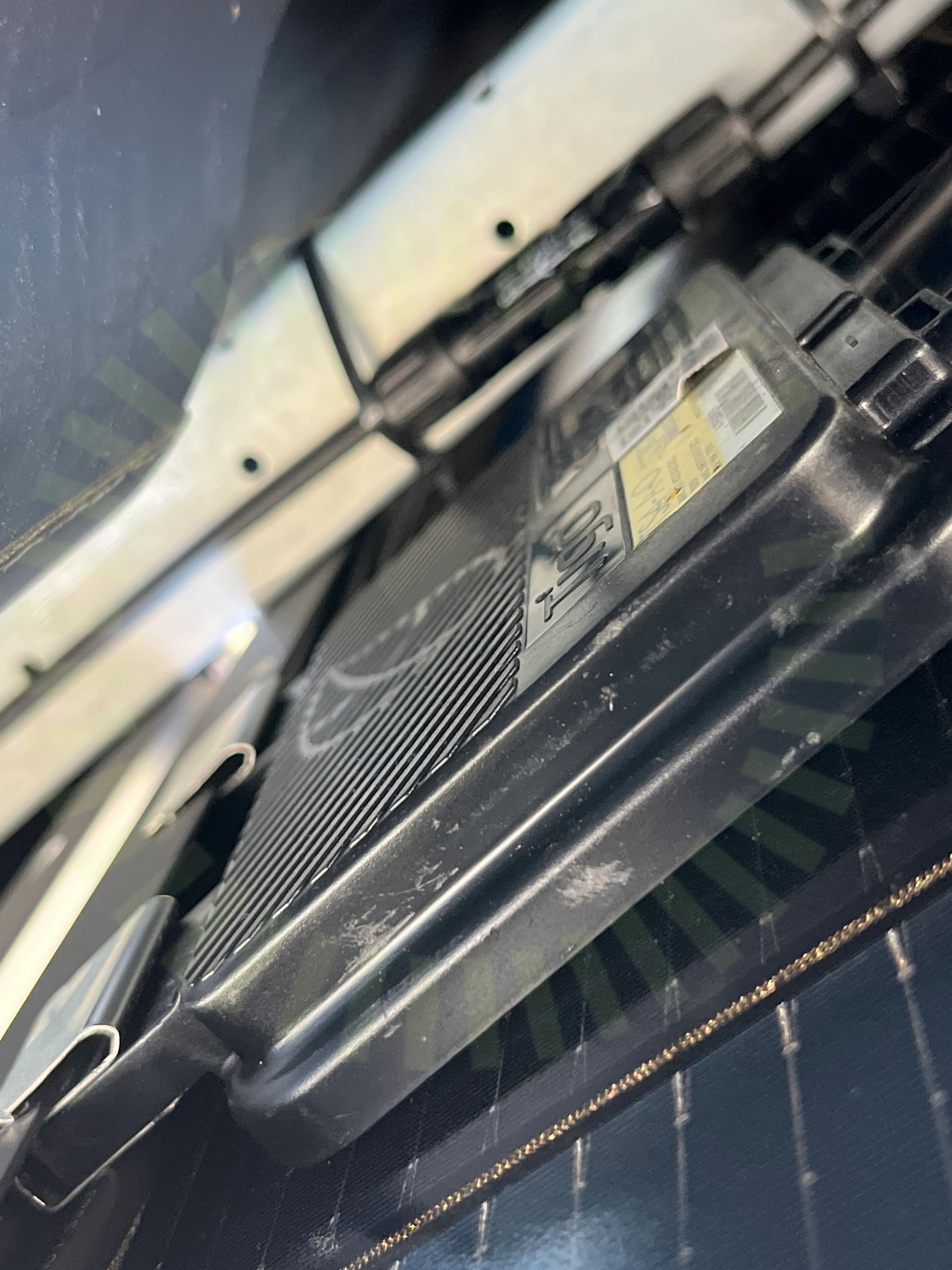

7.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll baserat på ramens tjocklek.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

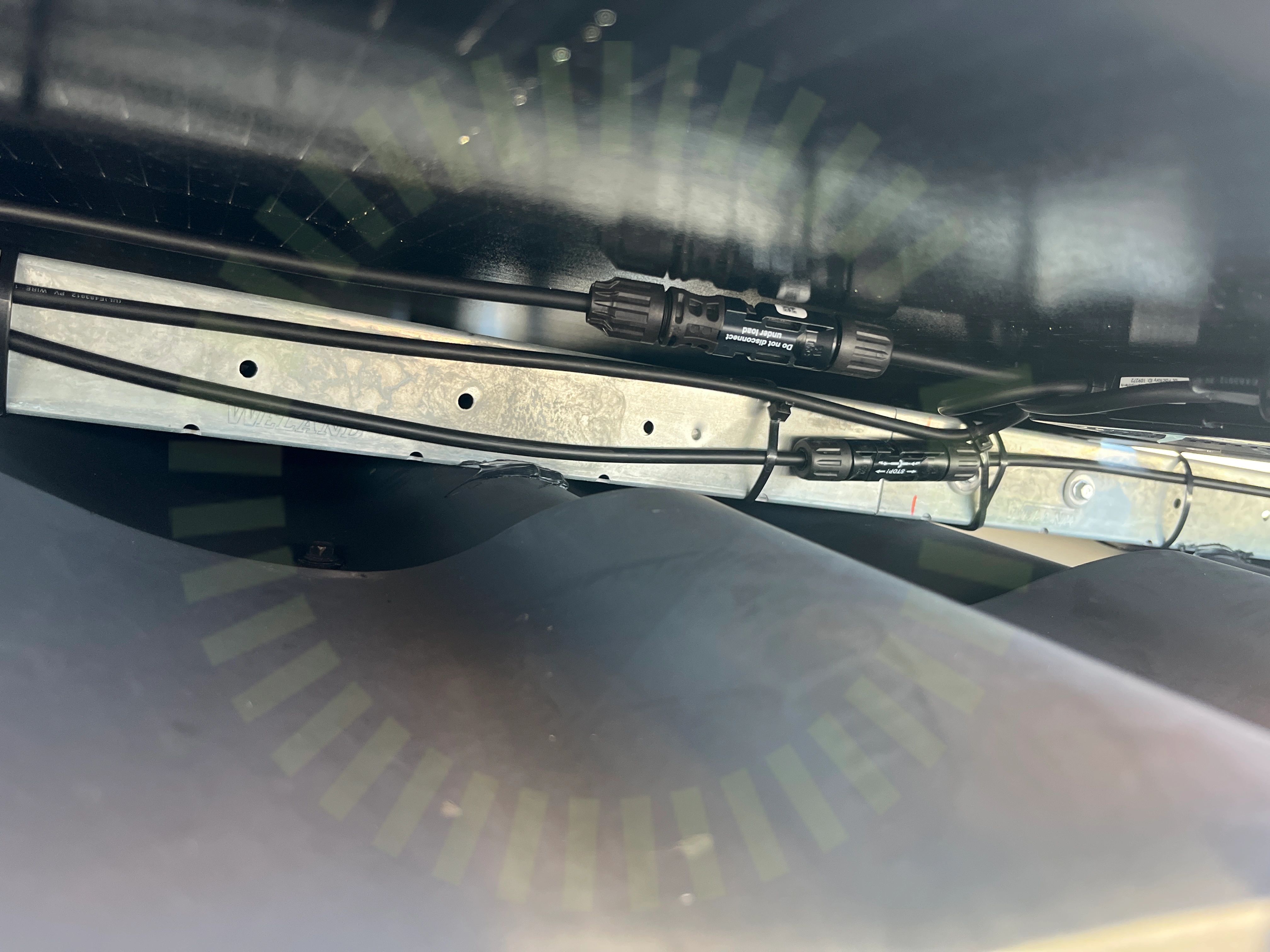

7.2 Kabeluppfästning

Inte godkänd

Optimerarens kontakt utsetts för stress, drar från optimeraren till skenan.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

3/5

DC KontakterFastsäkring av produktSkada

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

1/16

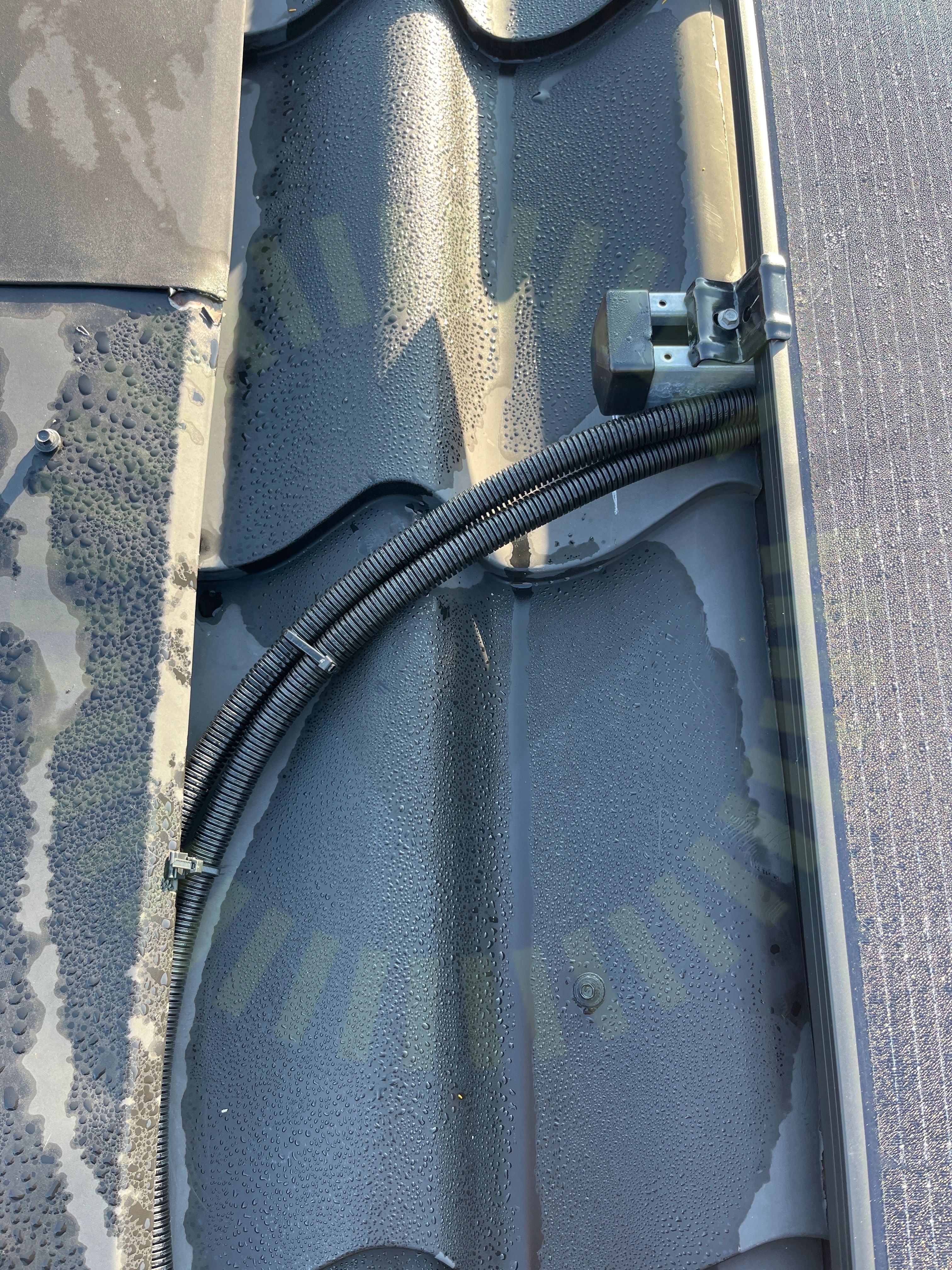

8.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

14/16

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/16

Skenornas infästning

Undercentral

Anmärkningar

1/6

9.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas. Det är även ett för stort hål taget till kapslingen för smartmätaren.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

1/4

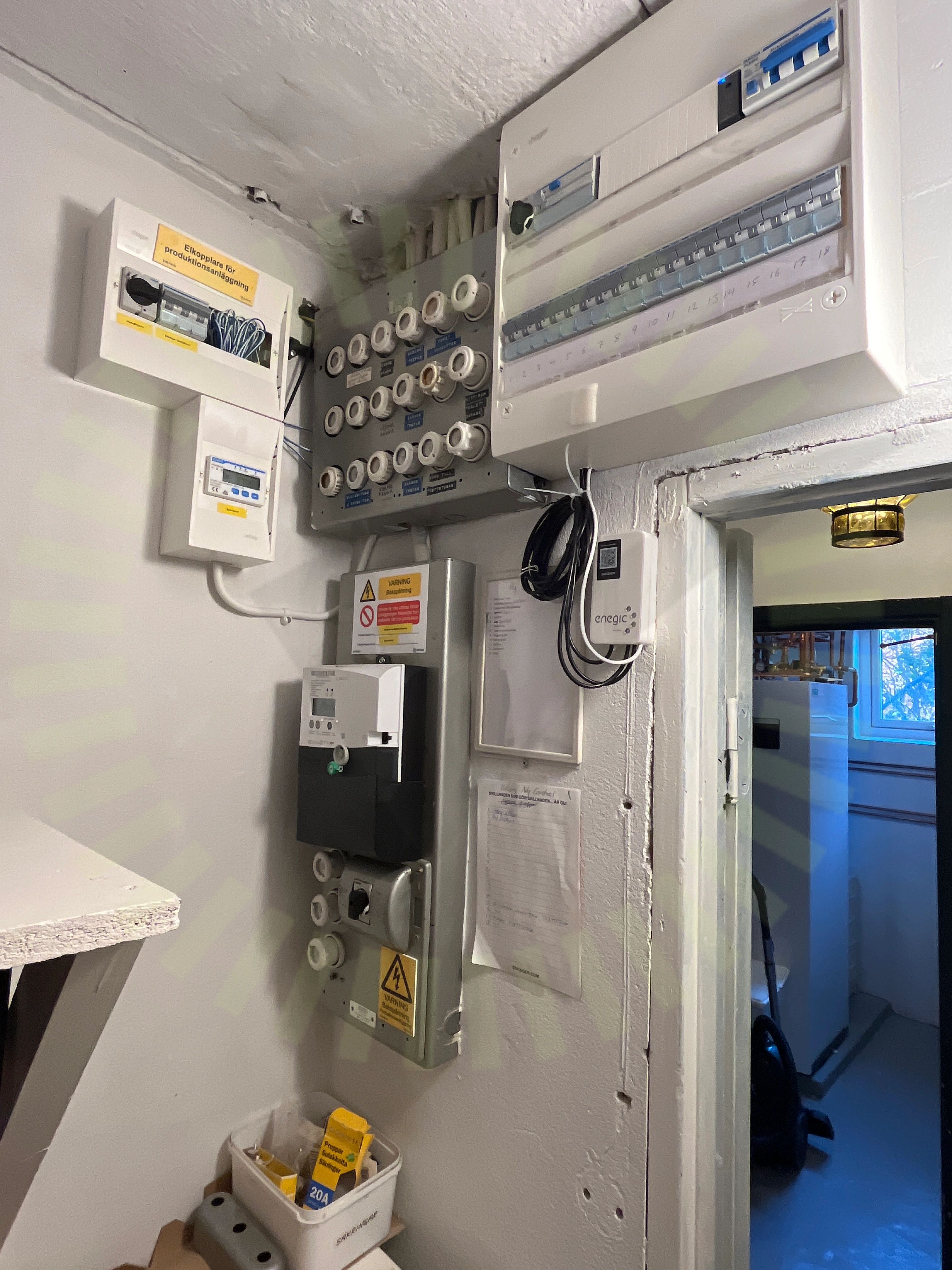

10.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

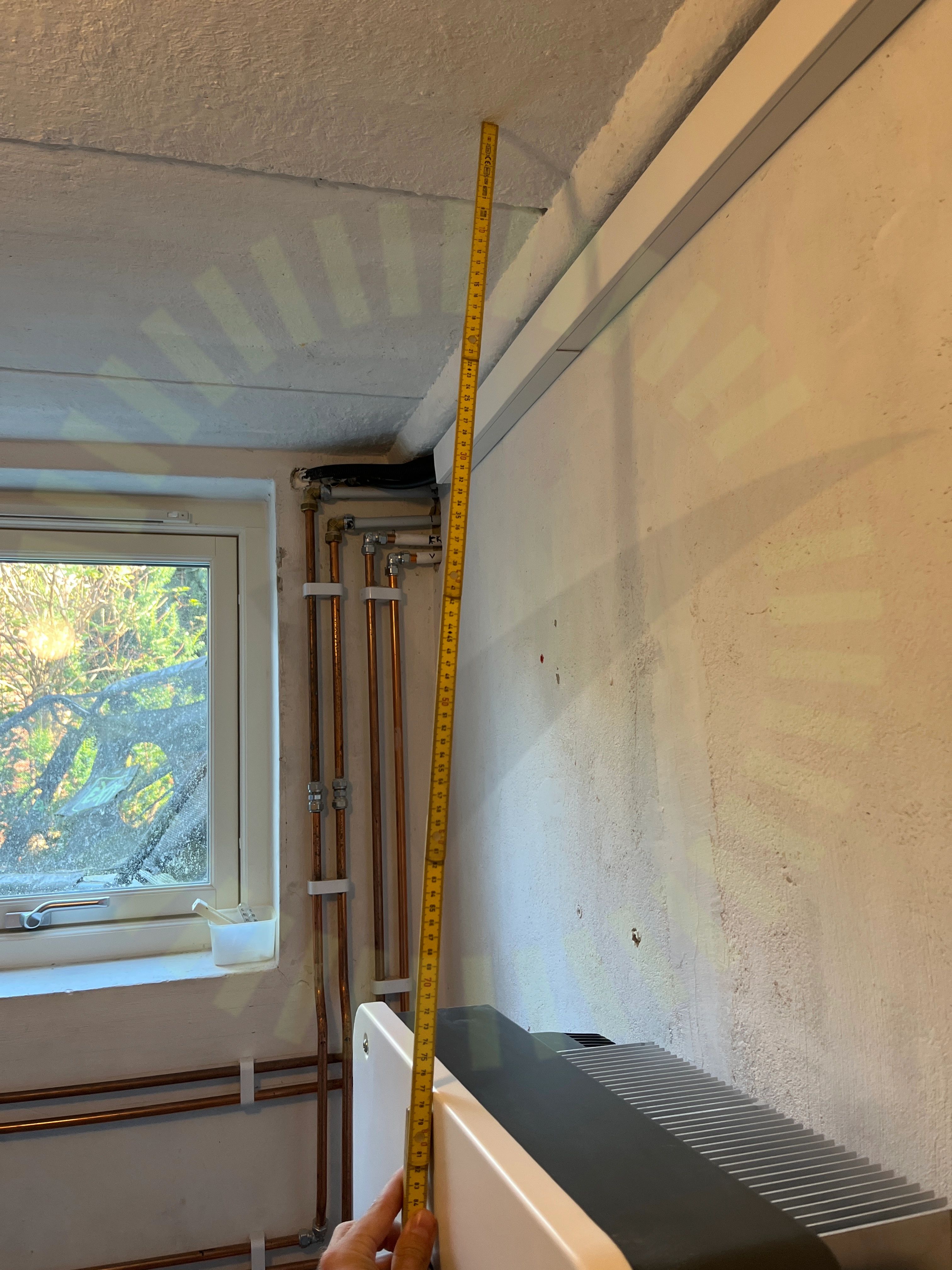

11.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket och även framför.

Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 31

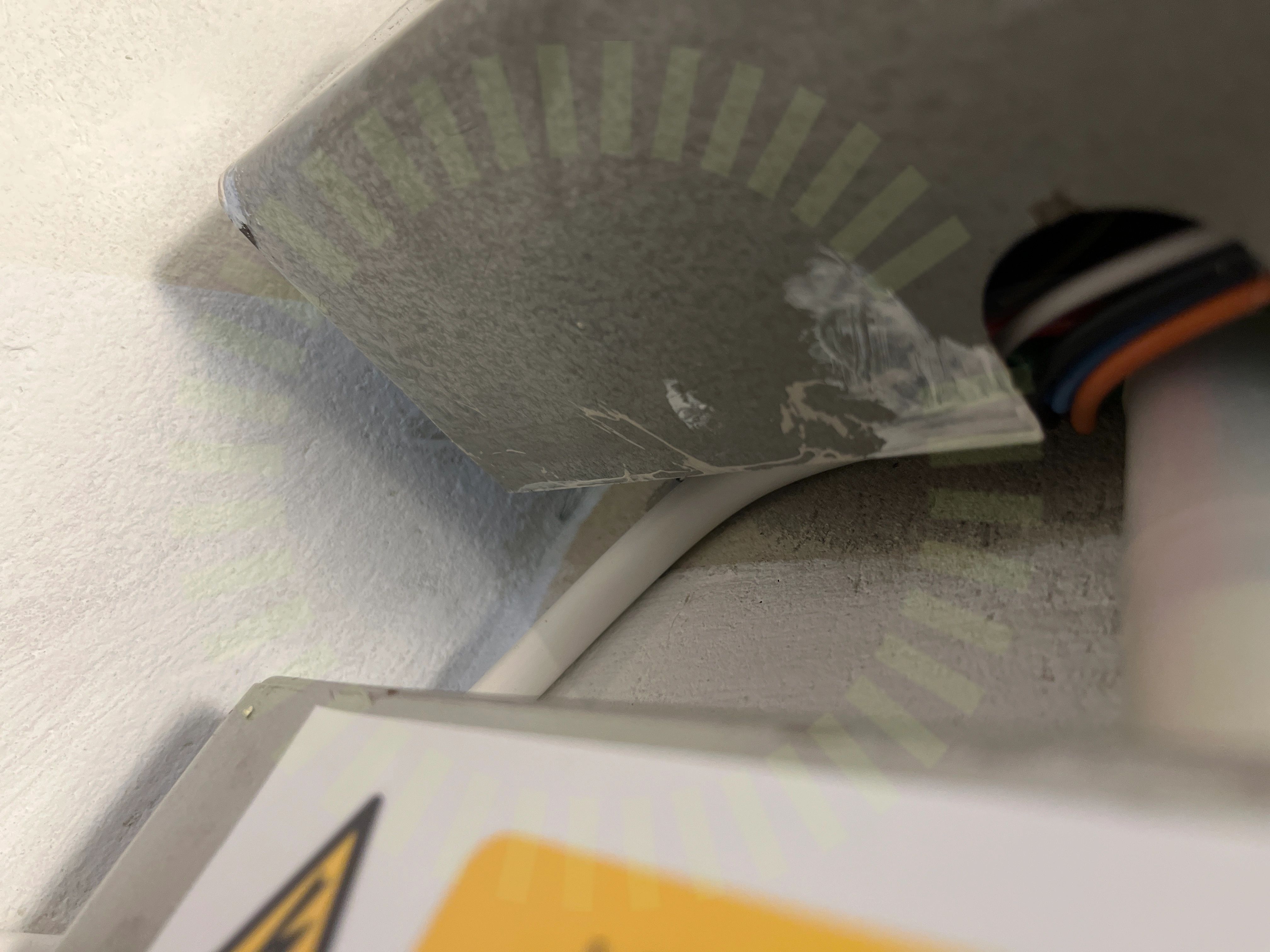

11.2 Central

Inte godkänd

Det är inte urklippt för kabeln vilket gör att centralkåpan inte sitter som den ska.

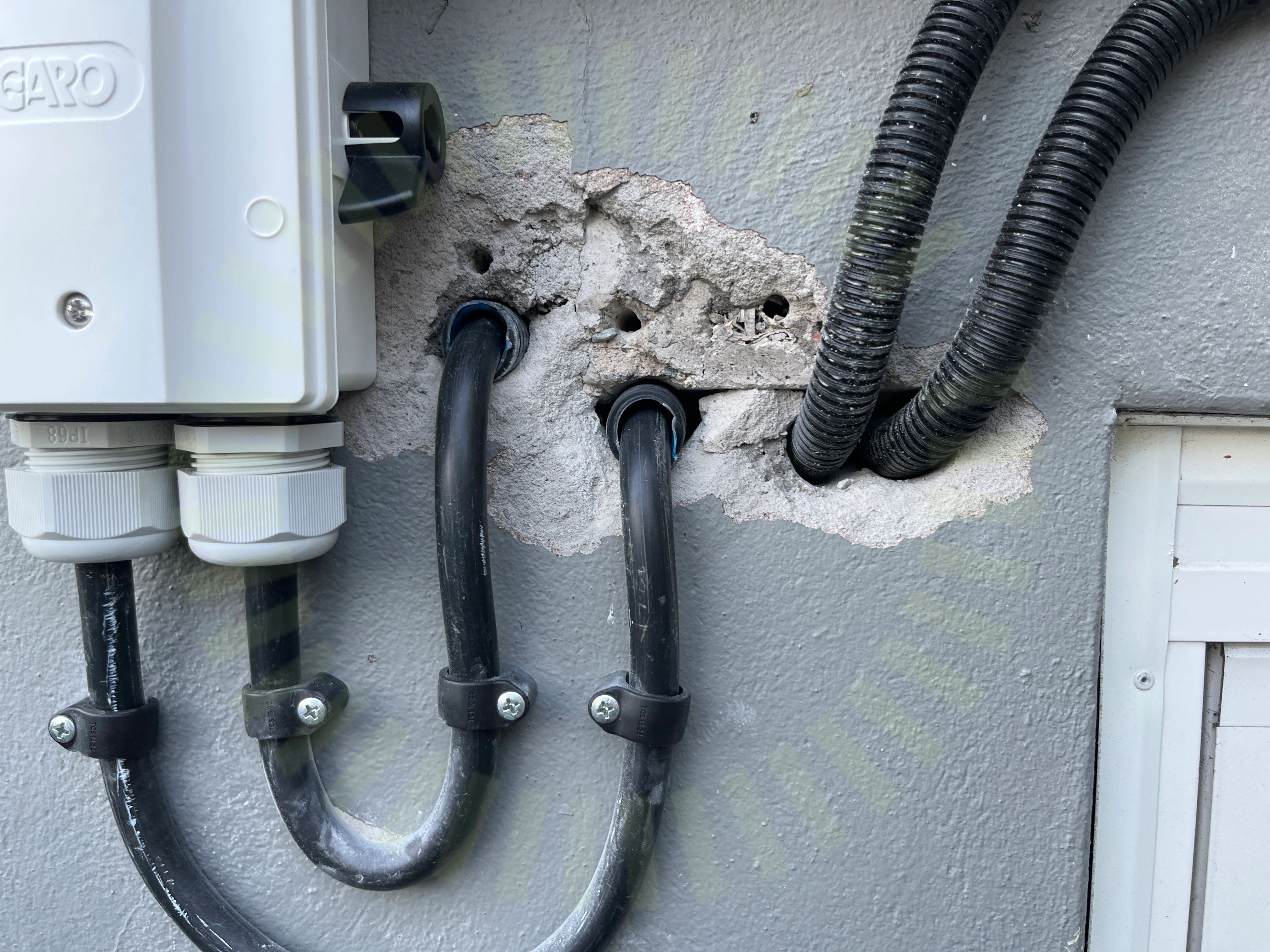

11.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
