Besiktningsrapport

8.5
x

Installation genom

Solortus

Datum

16 februari 2023

Ort

Södra Vi, Kalmar län
Dragavlastade
Skenornas överhäng
Skenornas infästning
90% godkända10% ej godkända

Om installationen

PanelerWinaico: WST-MGL
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Solortus

Installerad av Solortus som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/19
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

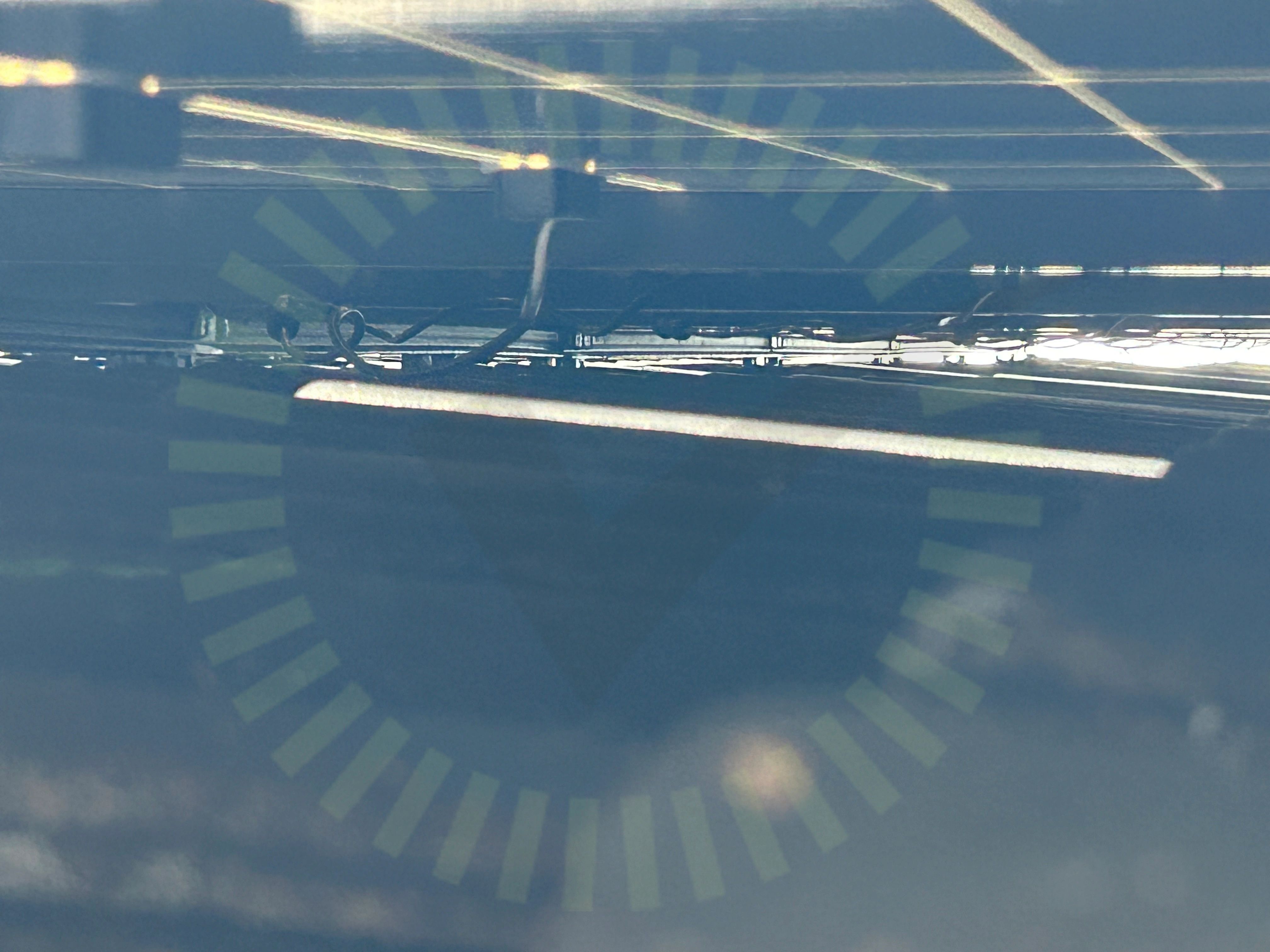

Hänger kablar under paneler på ett antal ställen på anläggningen på hustaket.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

2.2 Skenornas infästning

Inte godkänd

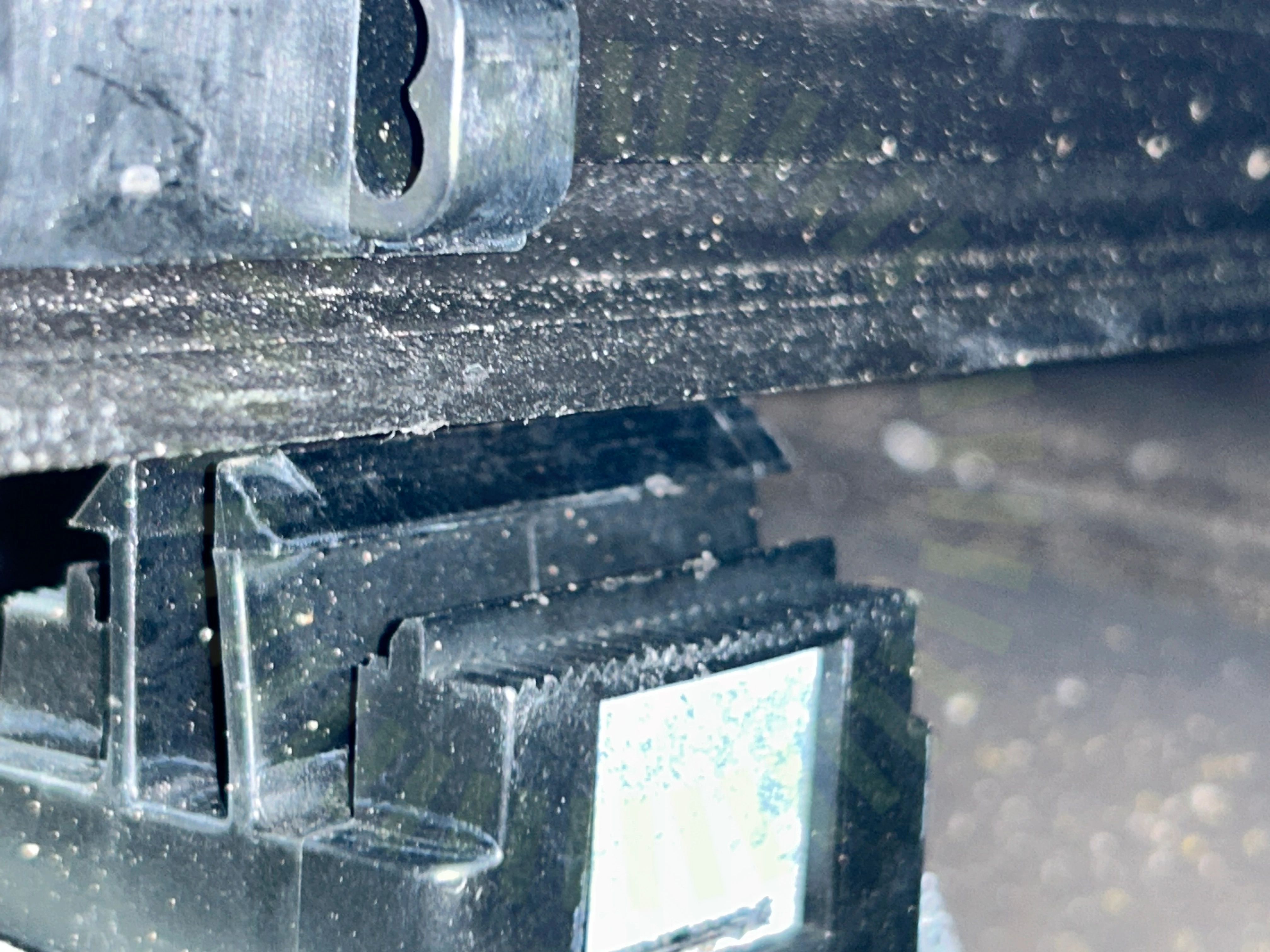

Skenan sitter inte i fästet på flera ställen på hustaket. På ett annat ställe saknas en skarv så att skenan är helt krökt. Se bild längst ner i protokollet.

Tillverkarens anvisningar
Skenornas överhäng

2.3 Skenornas överhäng

Inte godkänd

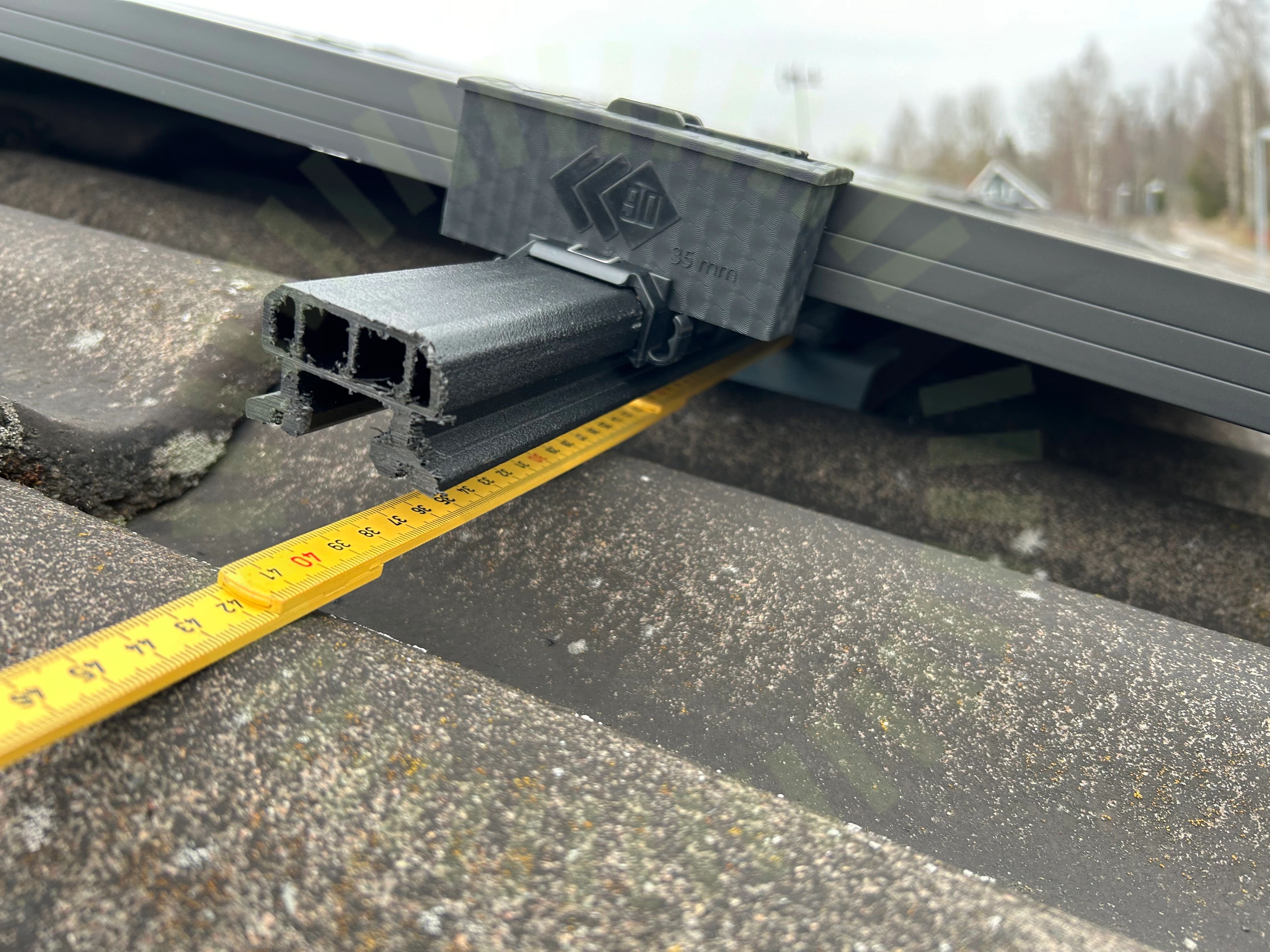

CC90s anvisningar säger att överhänget får max vara 25cm på yttre kantzon, i detta fallet är det lite över 35cm på garagetaket.

MI – Montageinstruktion CC90- UNUM på takpannor av betong. Datum 221007. Revision 5. Sida 2.

Godkända kontrollpunkter

16/19
Avstånd till takkantFrämmande materialHög vindlastInfästningarnas CC måttMittklämmorPanelmåttShimsSkadorSkarp kantSkenskarvSkyddSnö- och VindlastberäkningTakgenomföringTermisk brytpunktVäderbeständigt materialÄndklämmor

Tak 1, Winaico: WST-MGL

Anmärkningar

1/14
Dragavlastade

3.1 Dragavlastade

Inte godkänd

DC-kablar på flera ställen är är för hårt åtdragna så att ingen dragavlastning erhålls

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/14
Bakstycke SkadorDokumentation: ÖvrigtDräneringshålFästens PlaceringFöremål BakstyckeHöjdskillnadKontakterKopplingslåda riktningMellanrumSkadorSkuggaSträngförläggningÖverlappning

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Dekal för varning likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/29
DC Genomföringar

5.1 DC Genomföringar

Inte godkänd

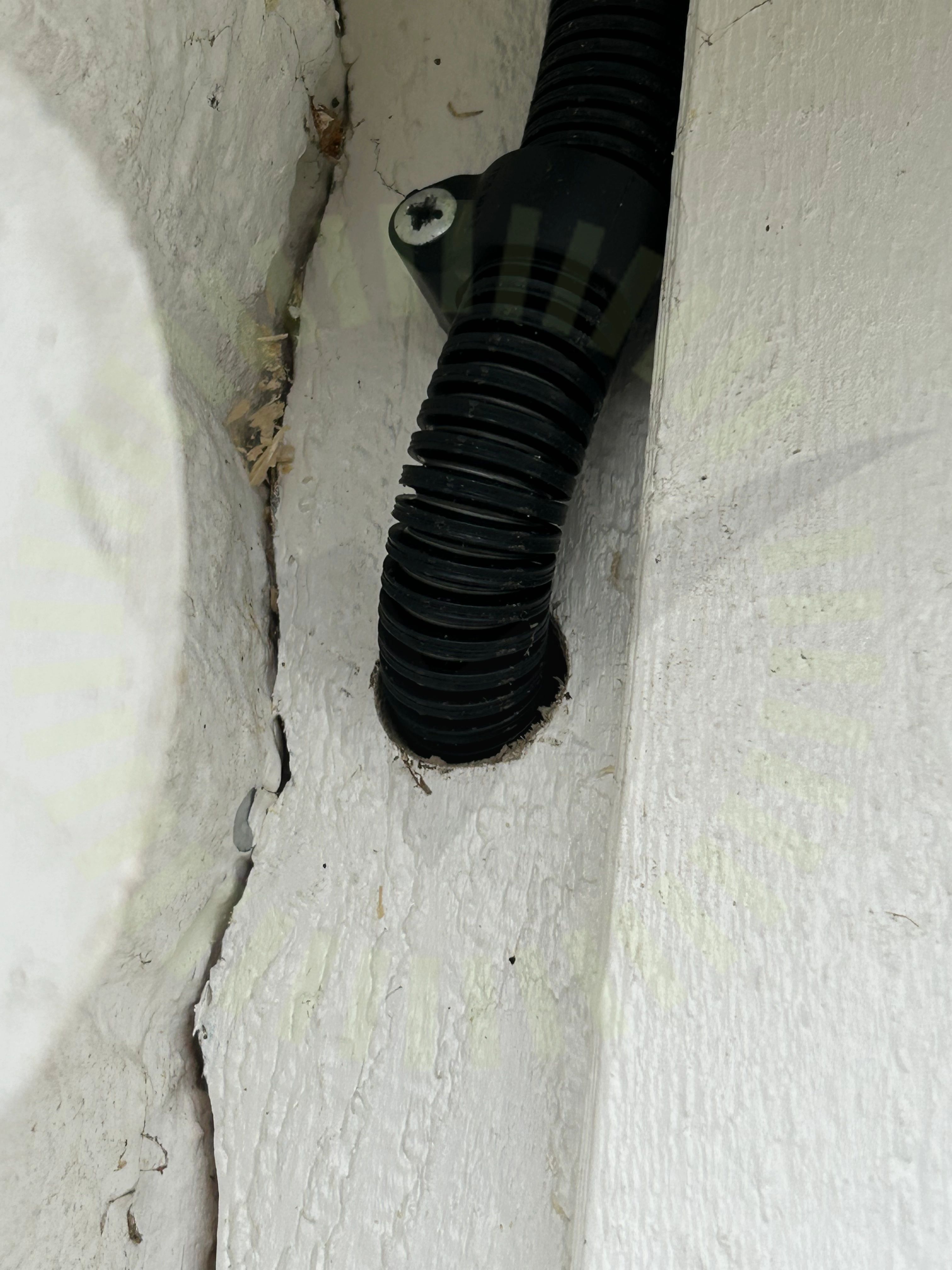

Två genomföringar av DC-kablar saknar tätning.

SS 436 40 00 (527.2.1)
Kontakter

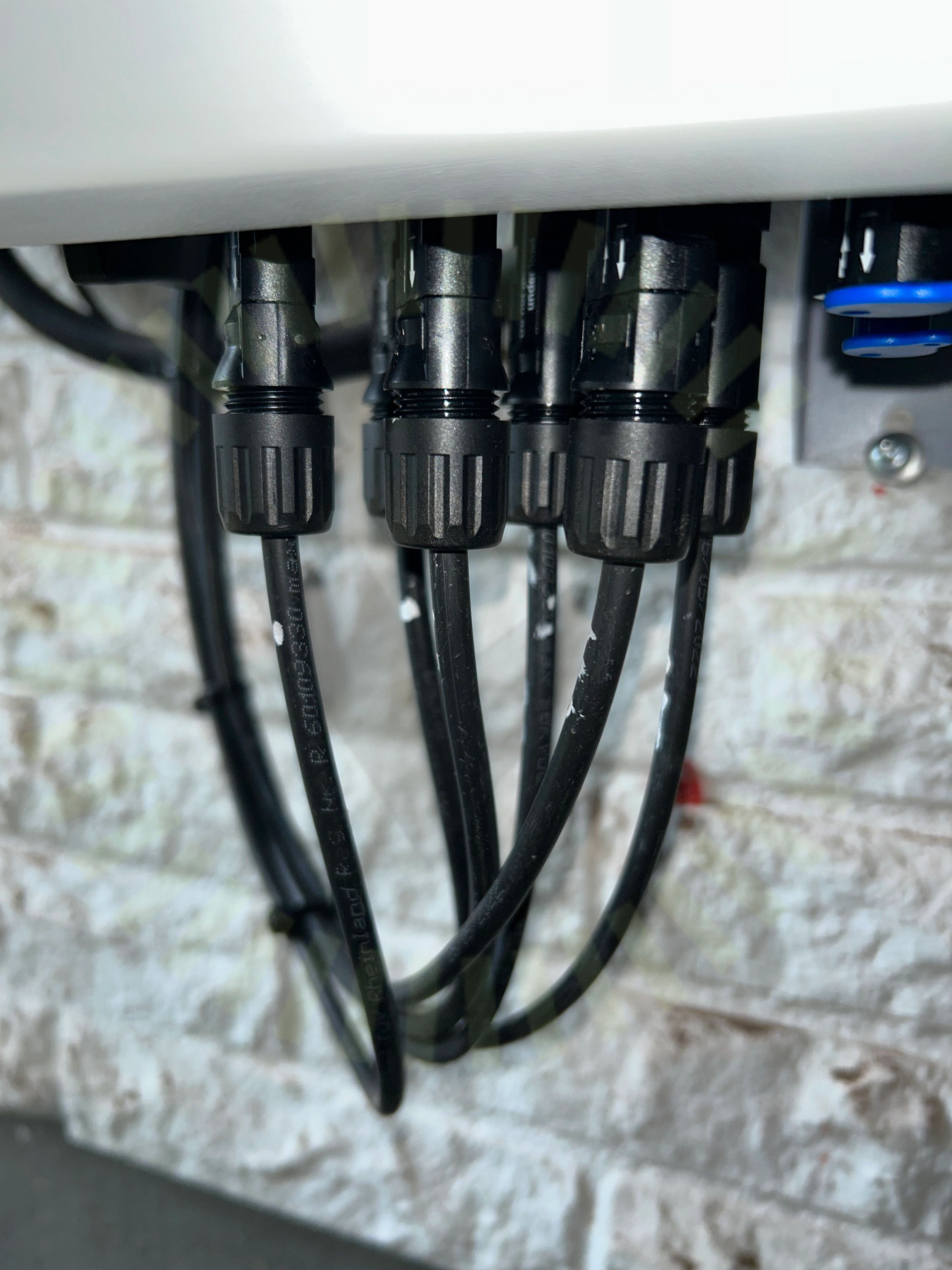

5.2 Kontakter

Inte godkänd

MC4-kontakter är inte åtdragna tillräckligt enligt tillverkarens anvisningar;

Huawei User Manual Issue 04 (2021-08-10), Sida 42

Godkända kontrollpunkter

27/29
