Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Sesol

Datum

1 mars 2024

Ort

Västerås, Västmanlands län
DC Kontakter anslutning
Kabeldragning mellan takytor
AC anslutning växelriktare
95% godkända5% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Huawei DTSU666 (med CT)
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

15/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

2/18

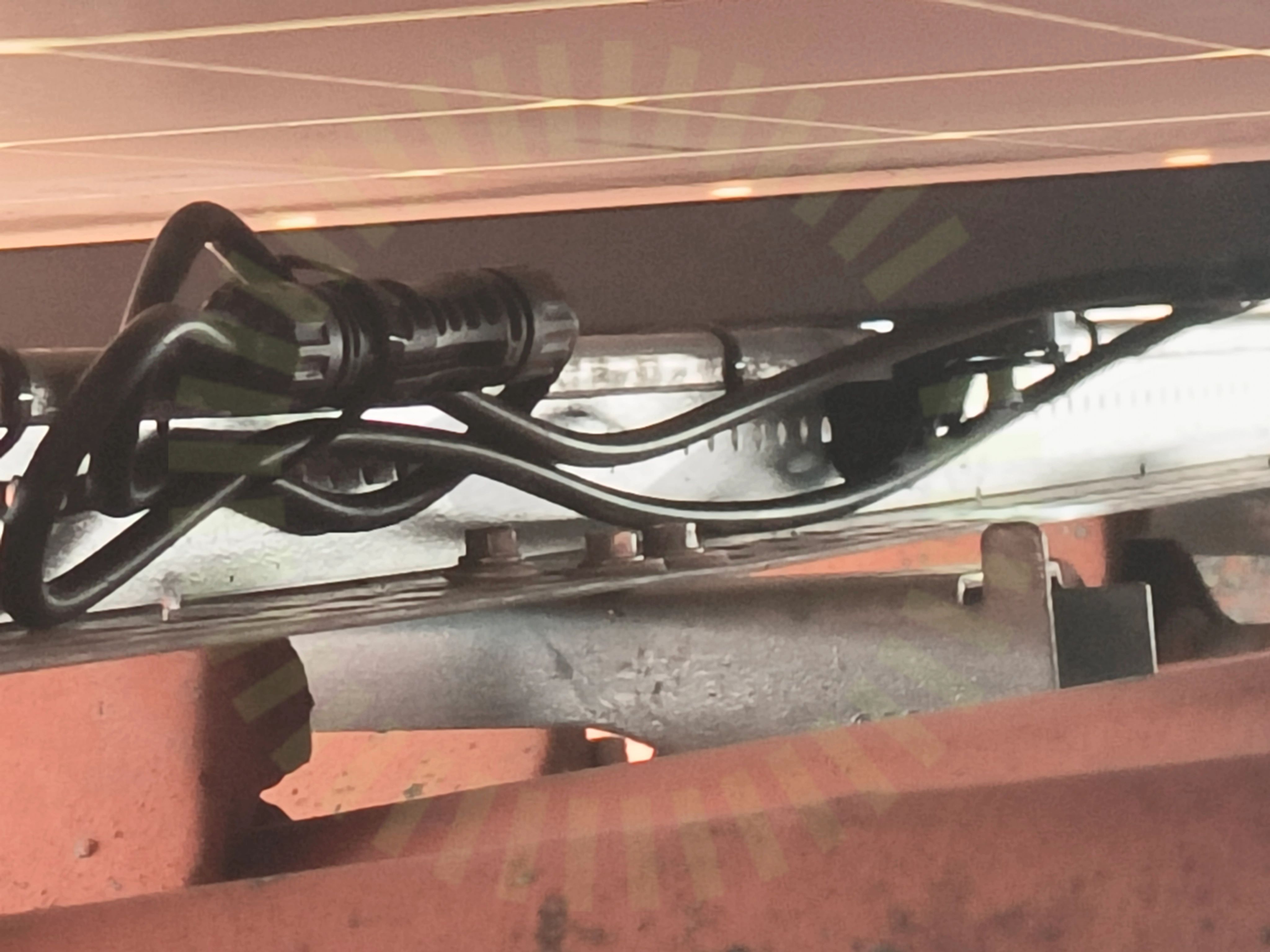

Kontaktdon

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

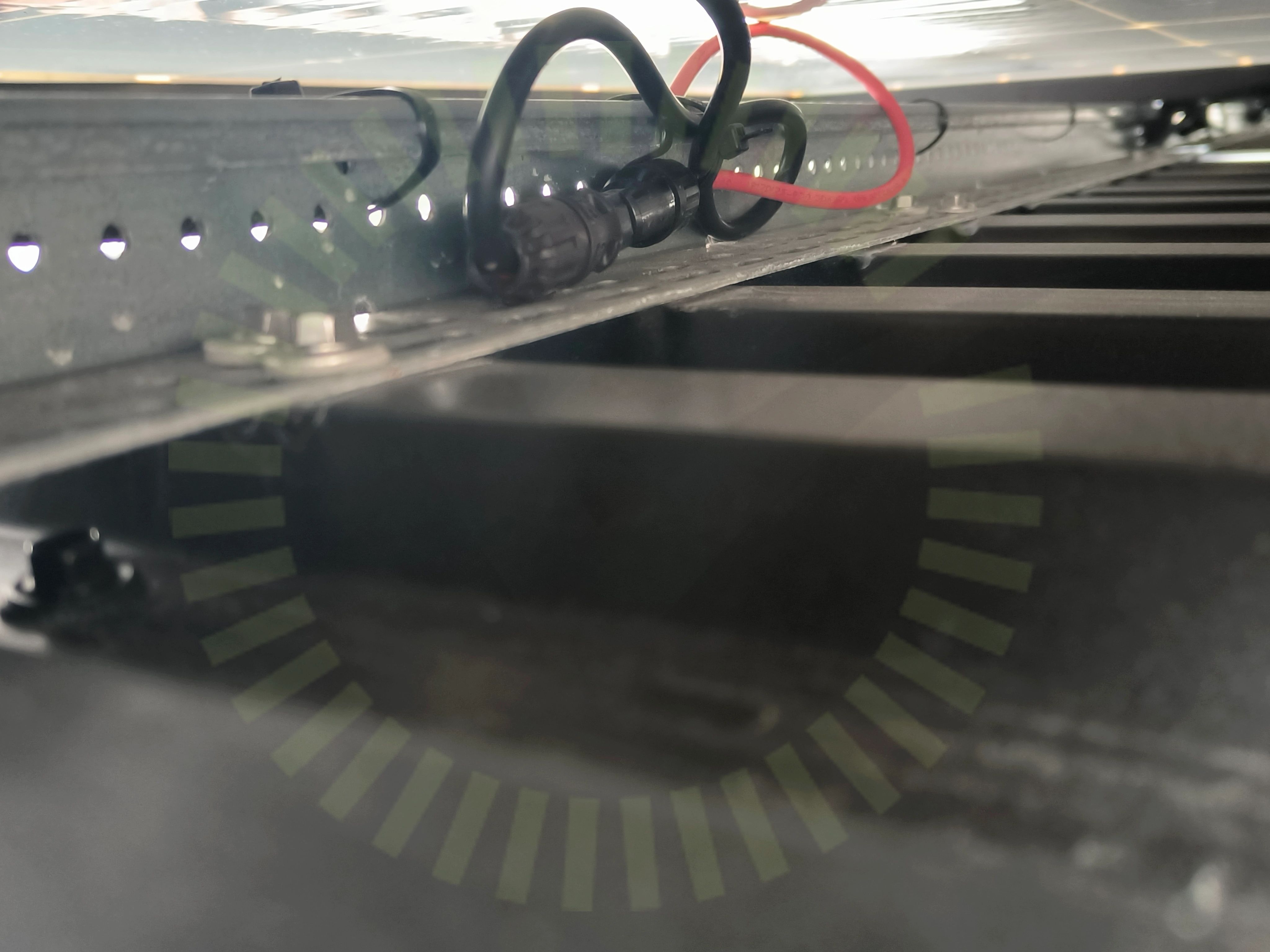

Panelkablagets böjradie

5.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontakter.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/21

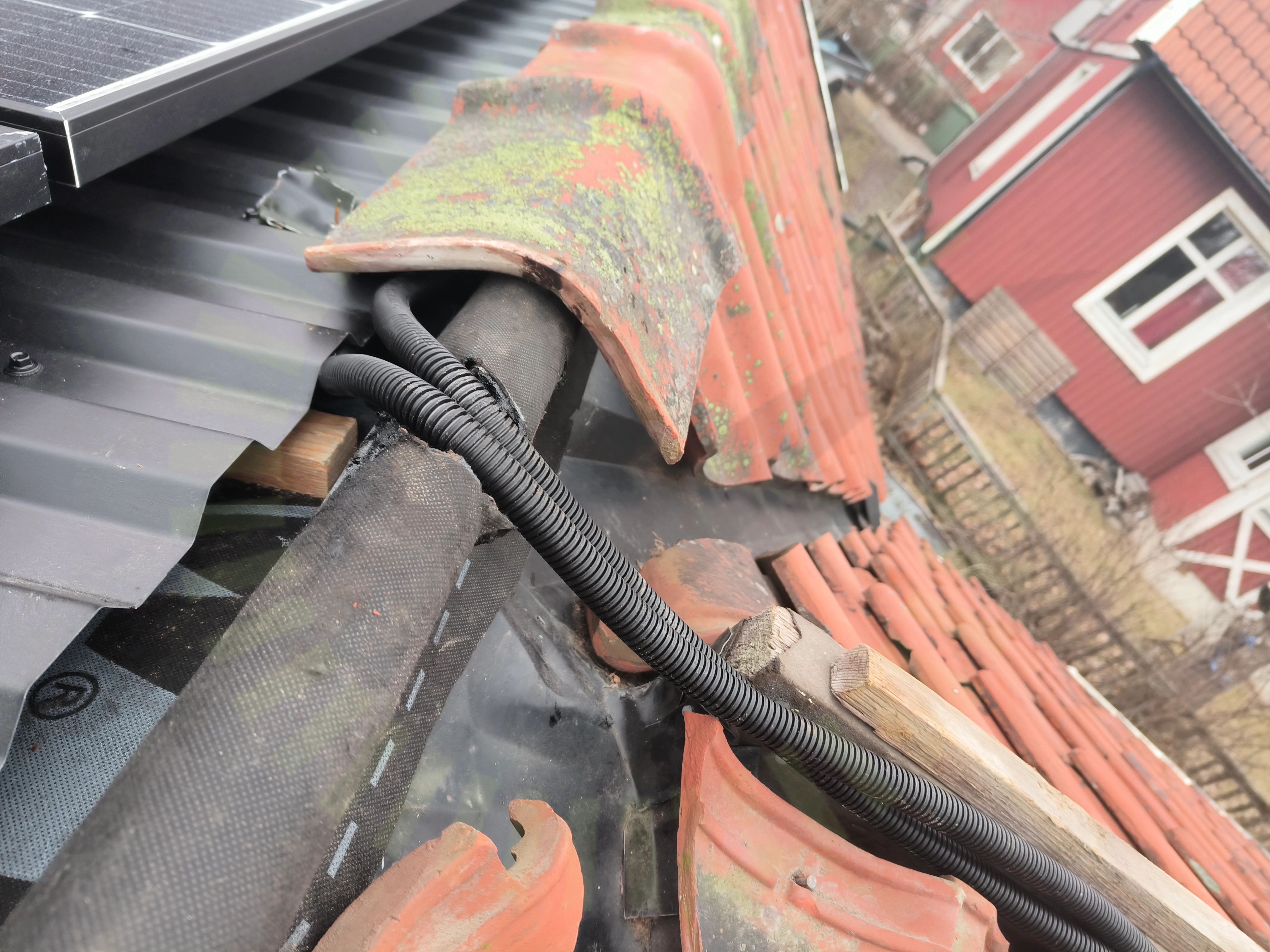

Skador

6.1 Skador

Inte godkänd

Skada gjord på tätskikt i övergång för DC kablage mellan takytor.

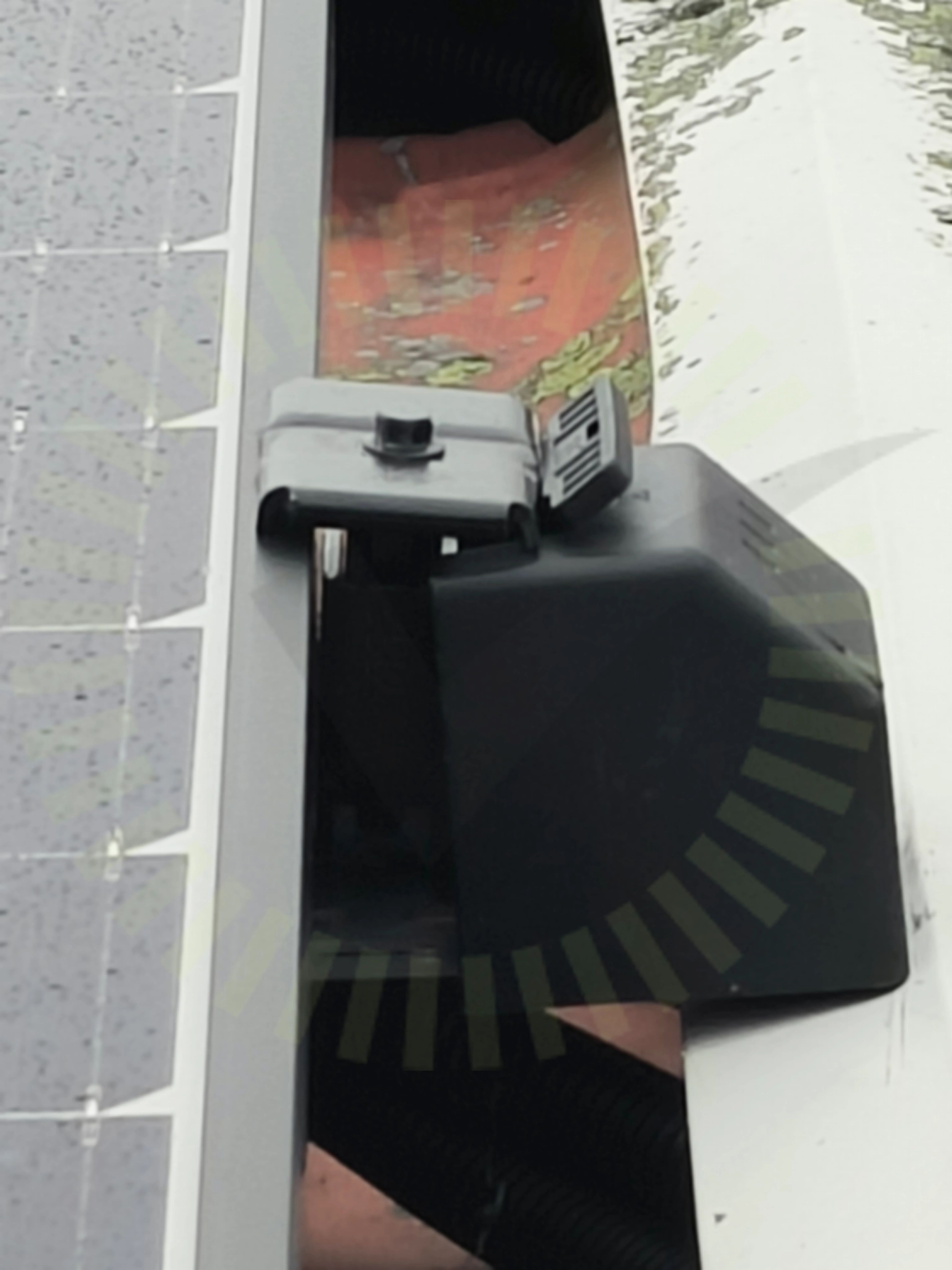

Ändklämmor

6.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

18/21
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/21
Takgenomföring

Tak 1, Nordmount: Plåttak

Anmärkningar

1/18

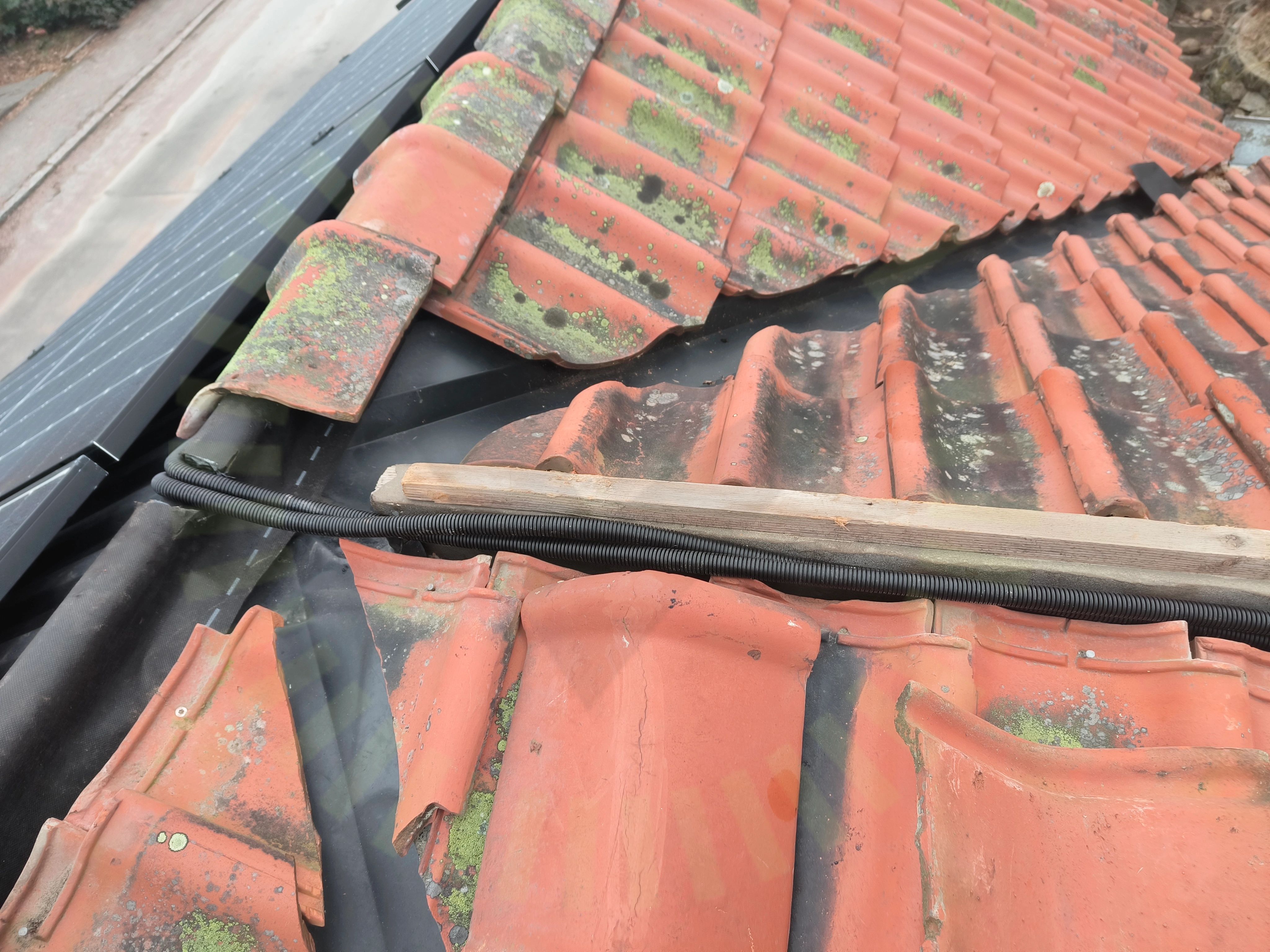

Kabeldragning mellan takytor

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

17/18
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

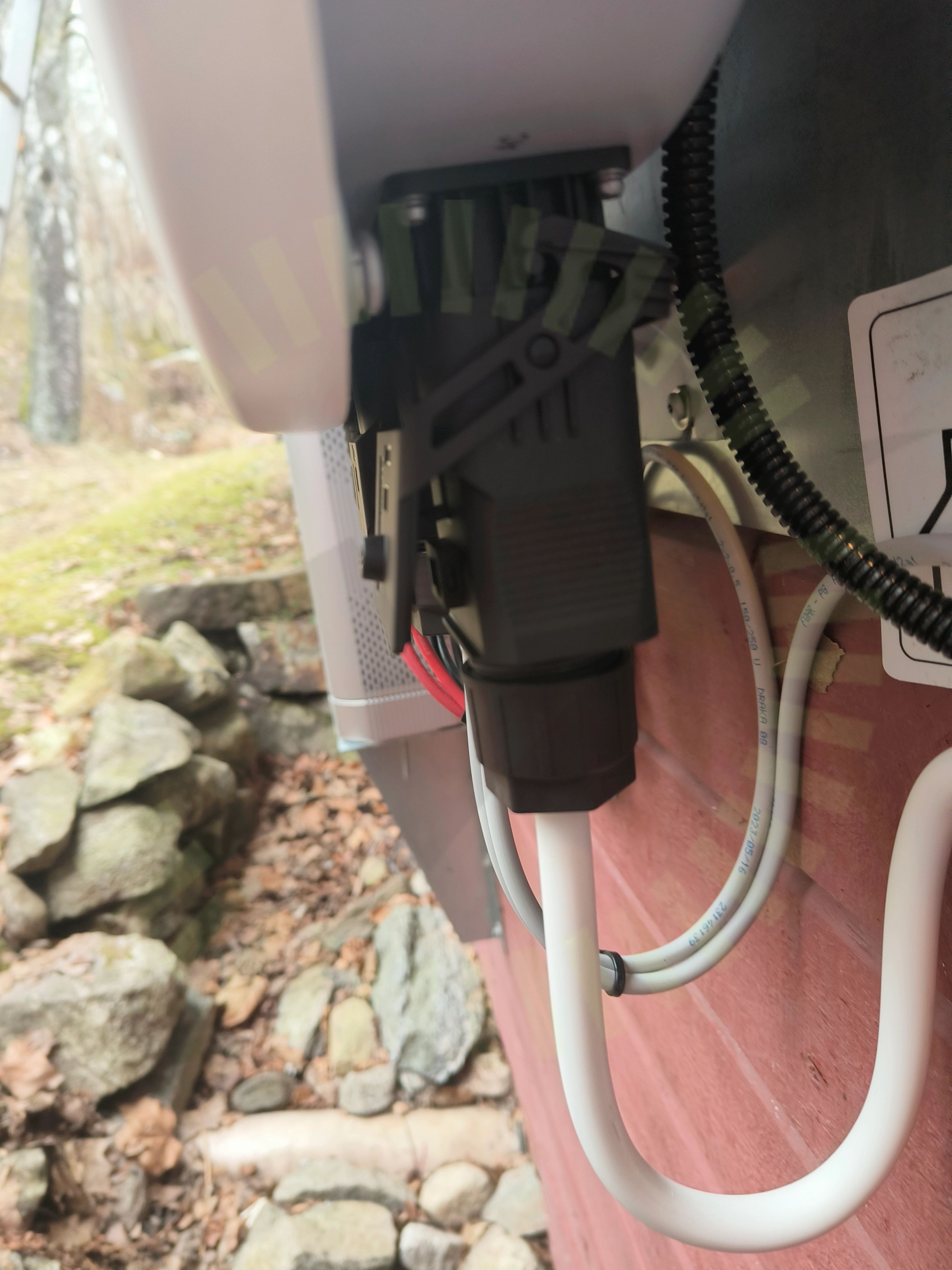

AC anslutning växelriktare

10.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
DC Kontakter anslutning

10.2 DC Kontakter anslutning

Inte godkänd

Kontakten är felaktigt monterad. Flera av kontakterna är åtskruvade snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

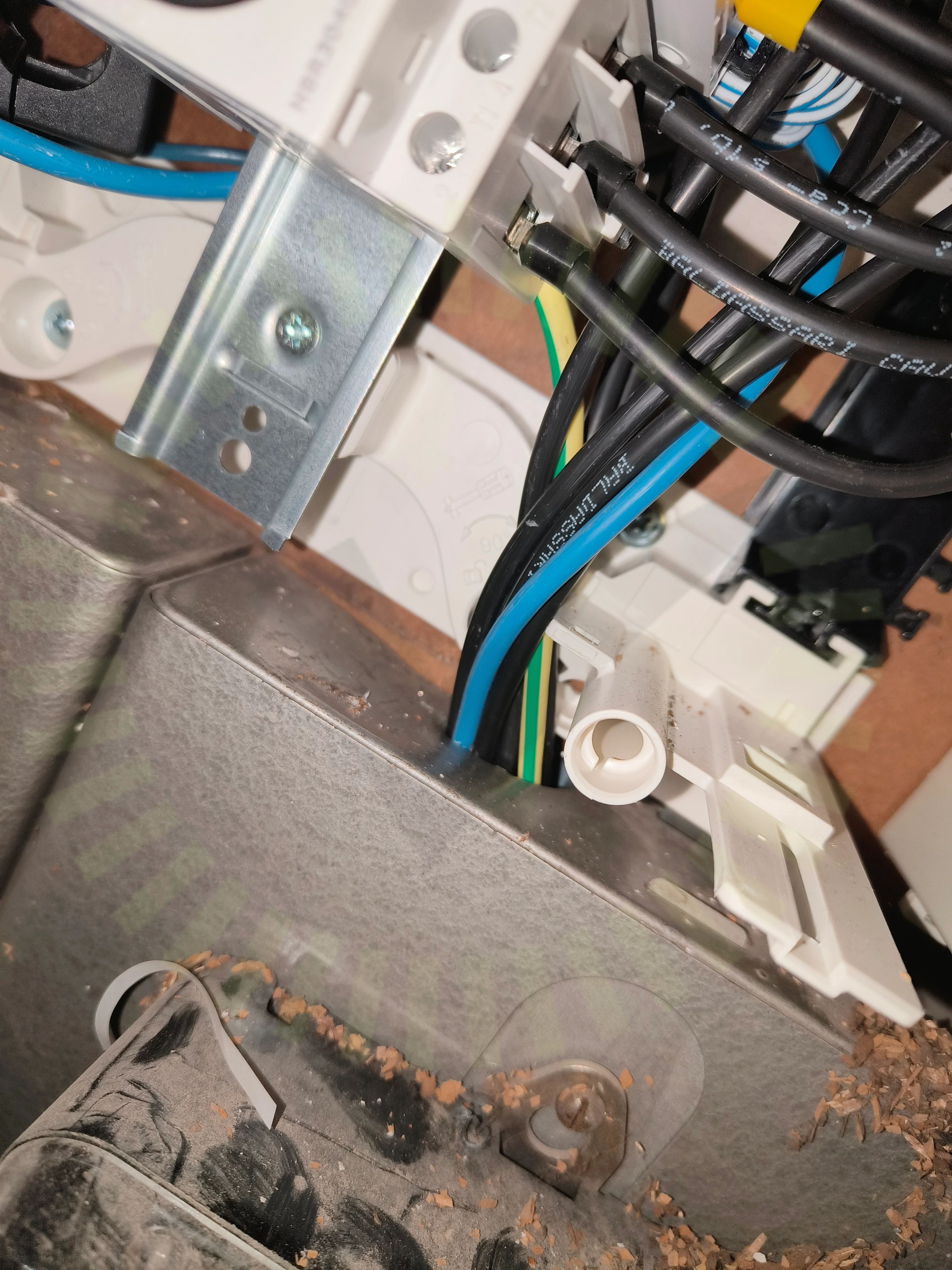

Skarp kant

10.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

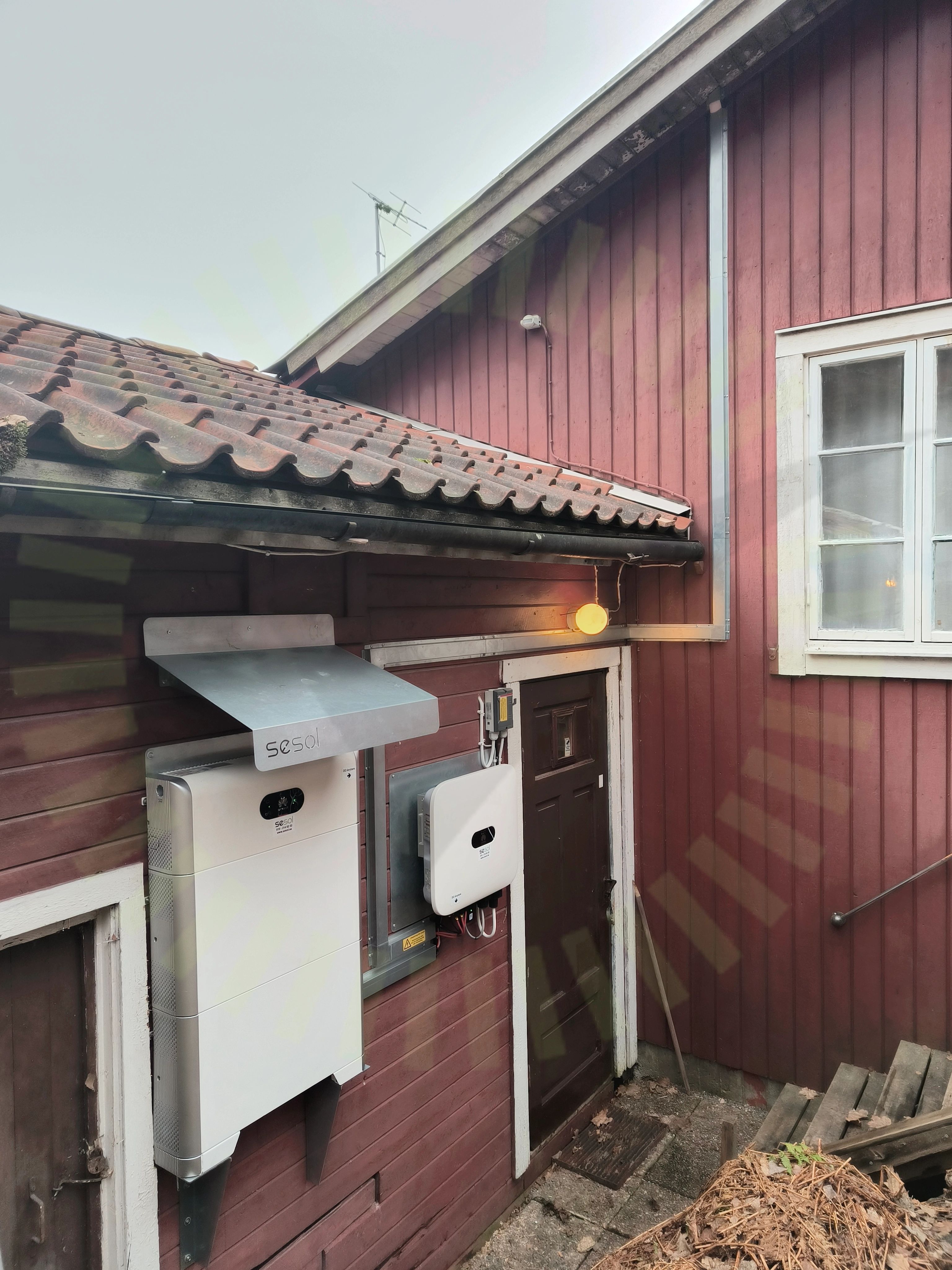

Väderskydd

10.4 Väderskydd

Kundkommentar

växelriktaren saknar tak, risk att den utsätts för regn och snö.

Godkända kontrollpunkter

33/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
