Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Svea Solar

Datum

21 september 2023

Ort

Täby, Stockholms län
Takkrokarnas CC
Skenans utstick för klämma
Förstärkningsskruv
88% godkända12% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26
Förstärkningsskruv

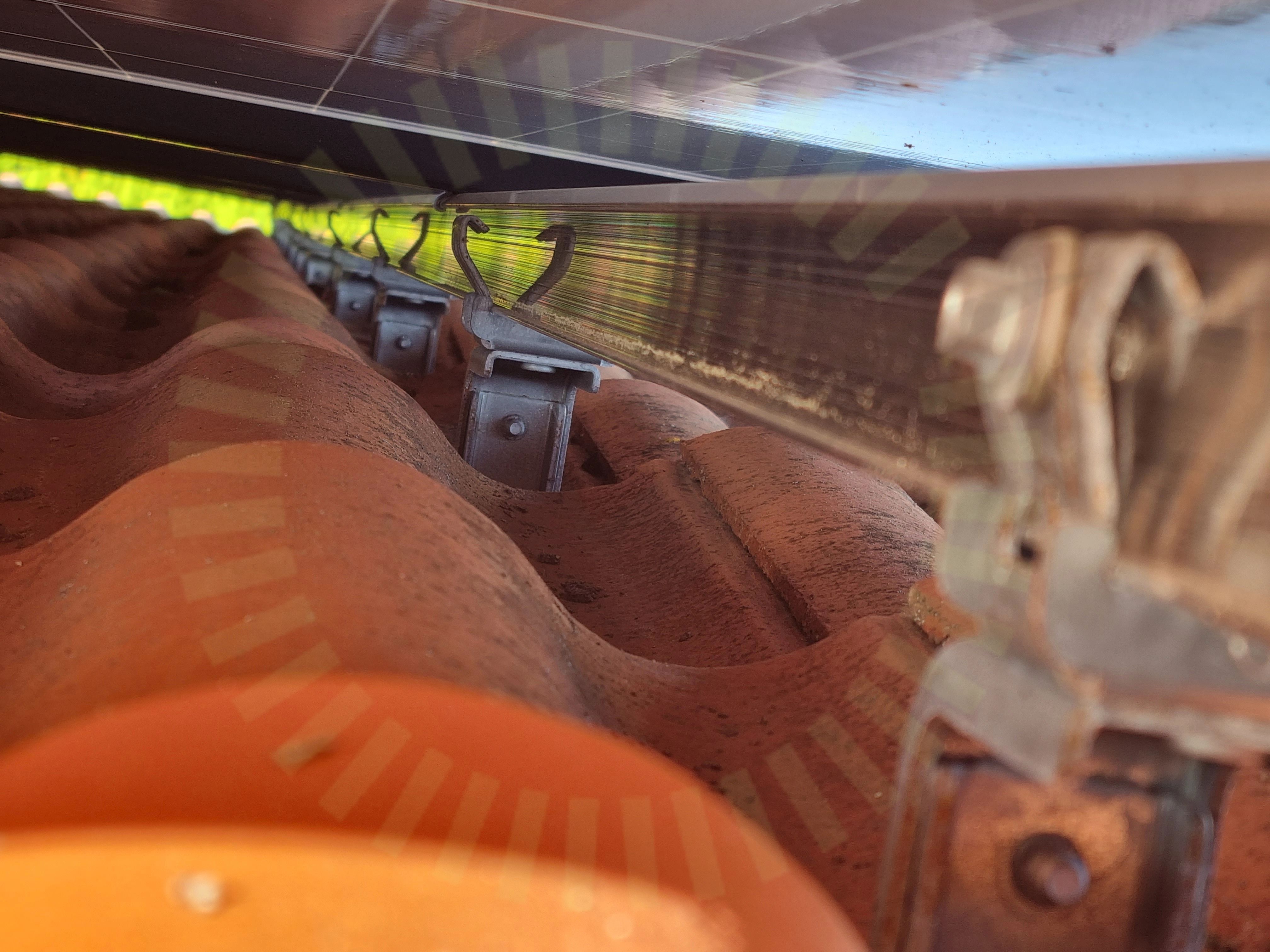

2.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda. Sitter på första och sista infästningskrok, saknas efter tre paneler

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

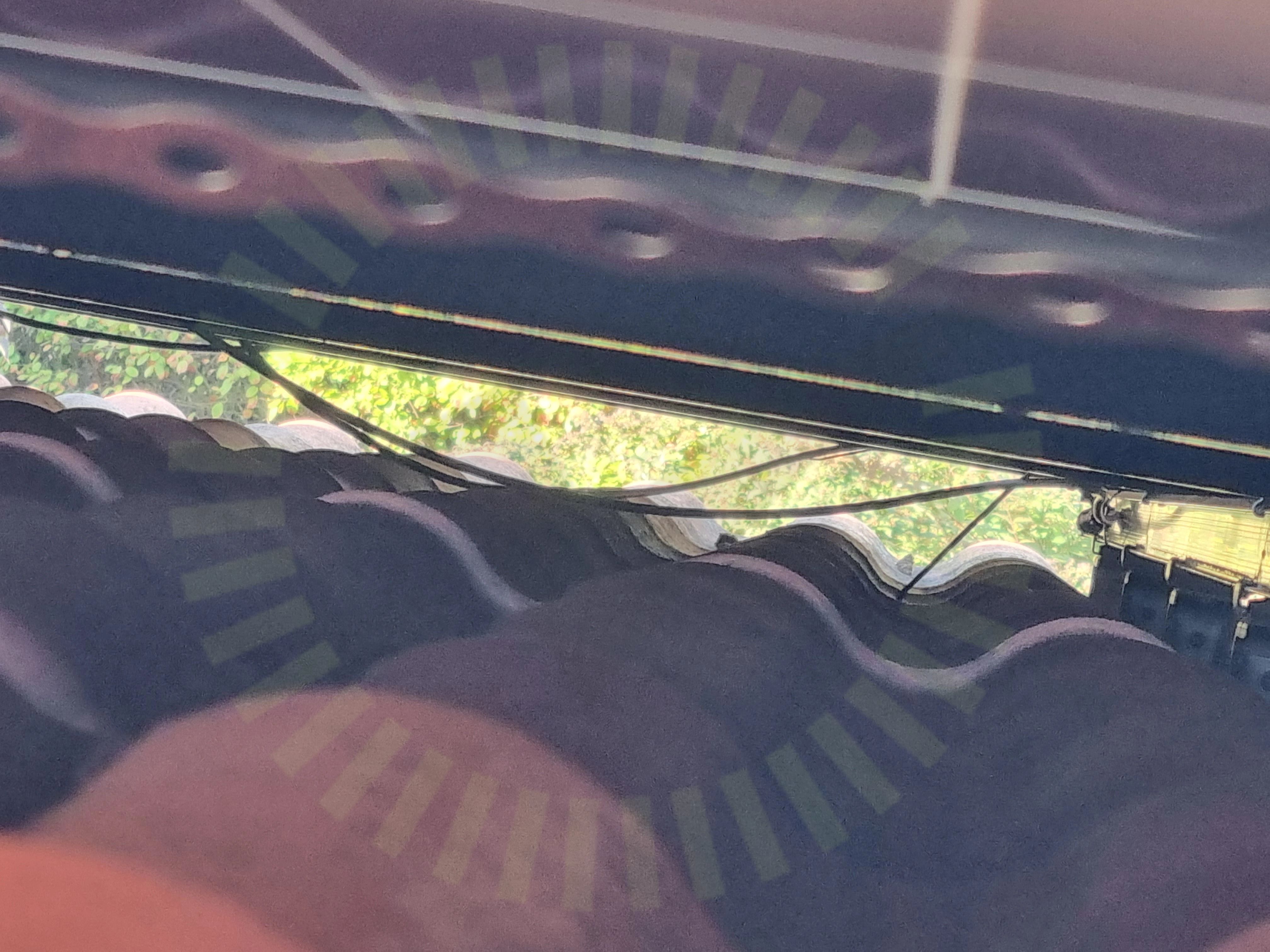

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

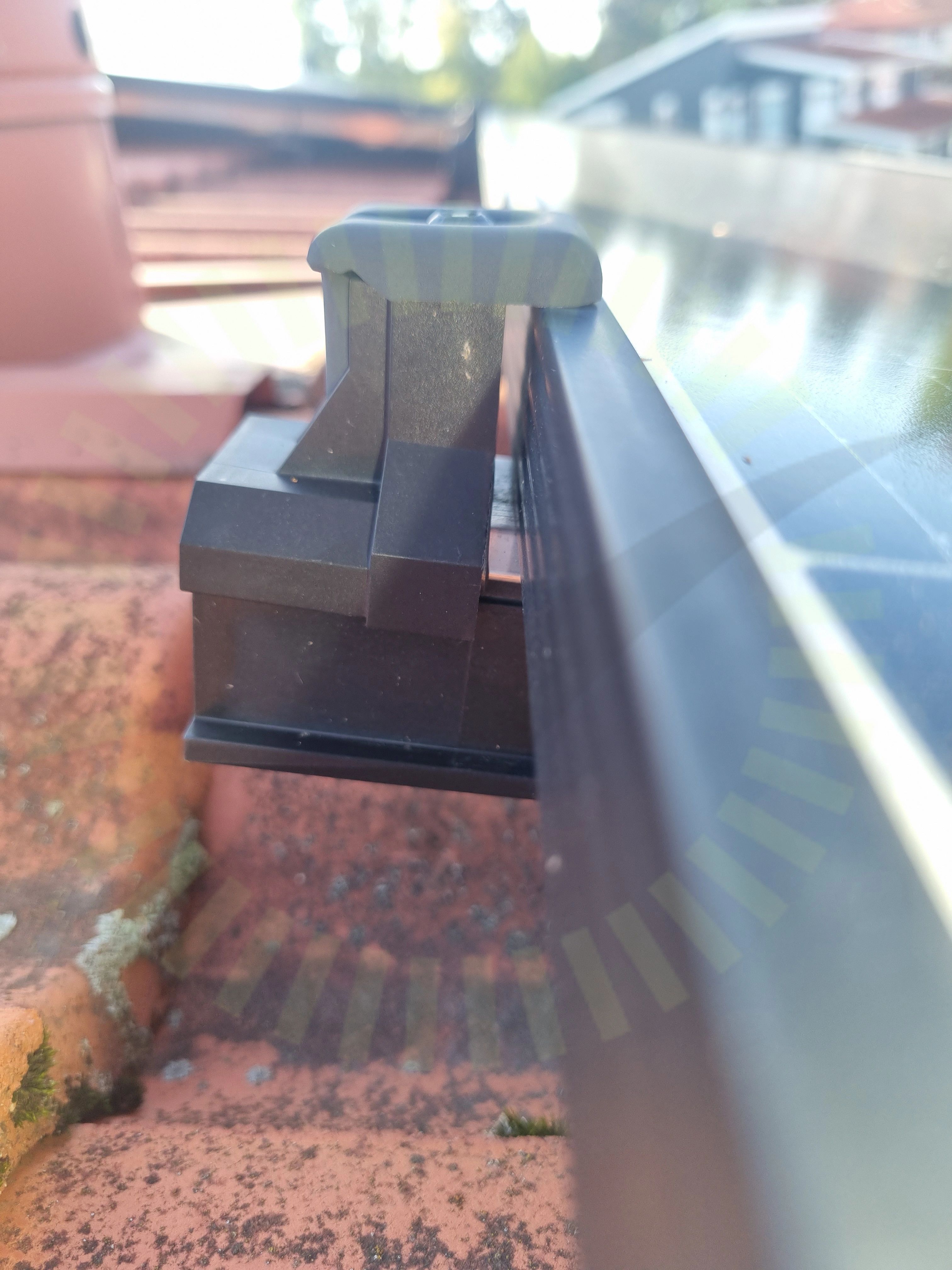

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

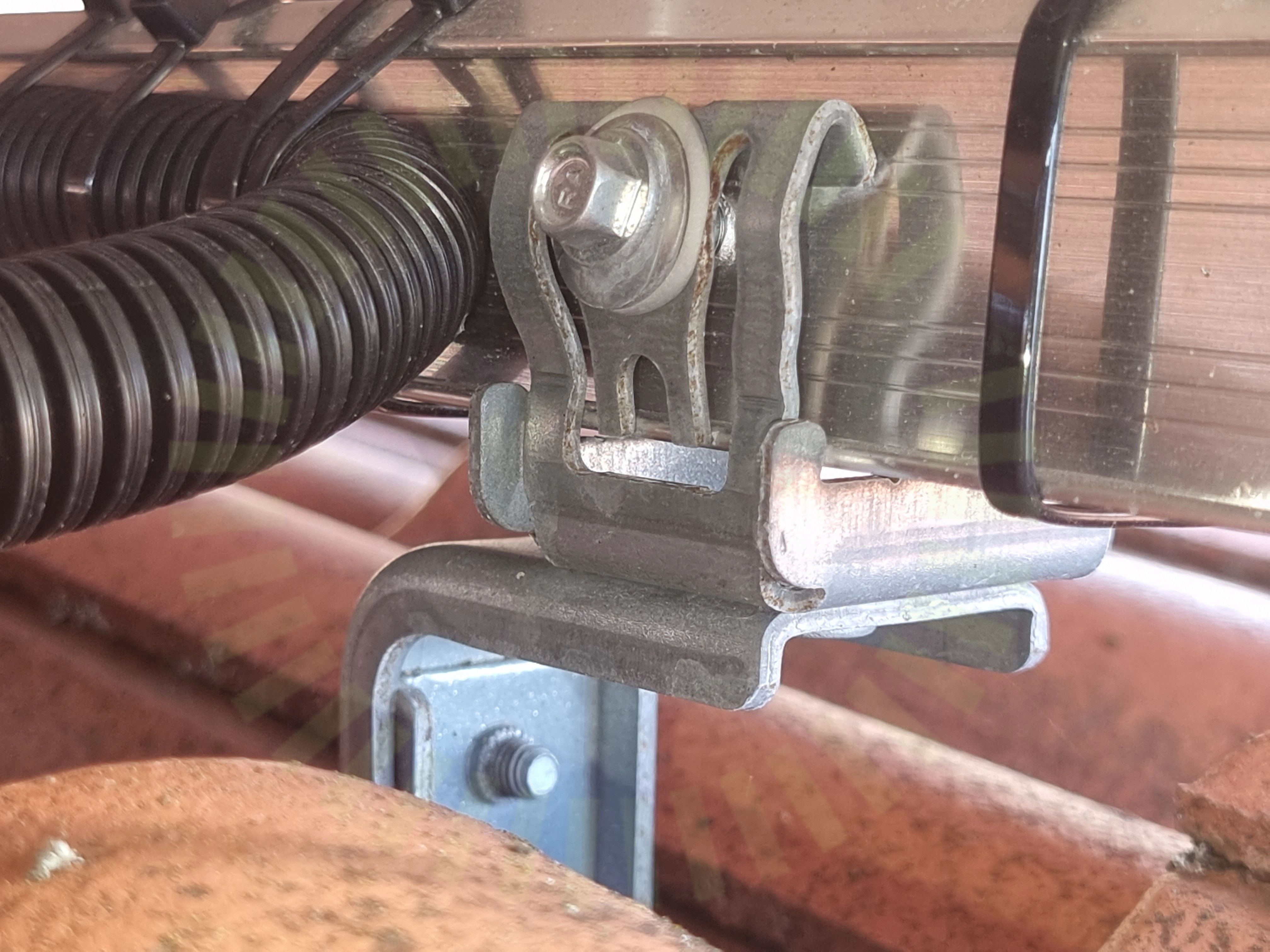

2.4 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Takkrokarnas CC

2.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt avstånd 900mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

3/18
Klämmornas storlek

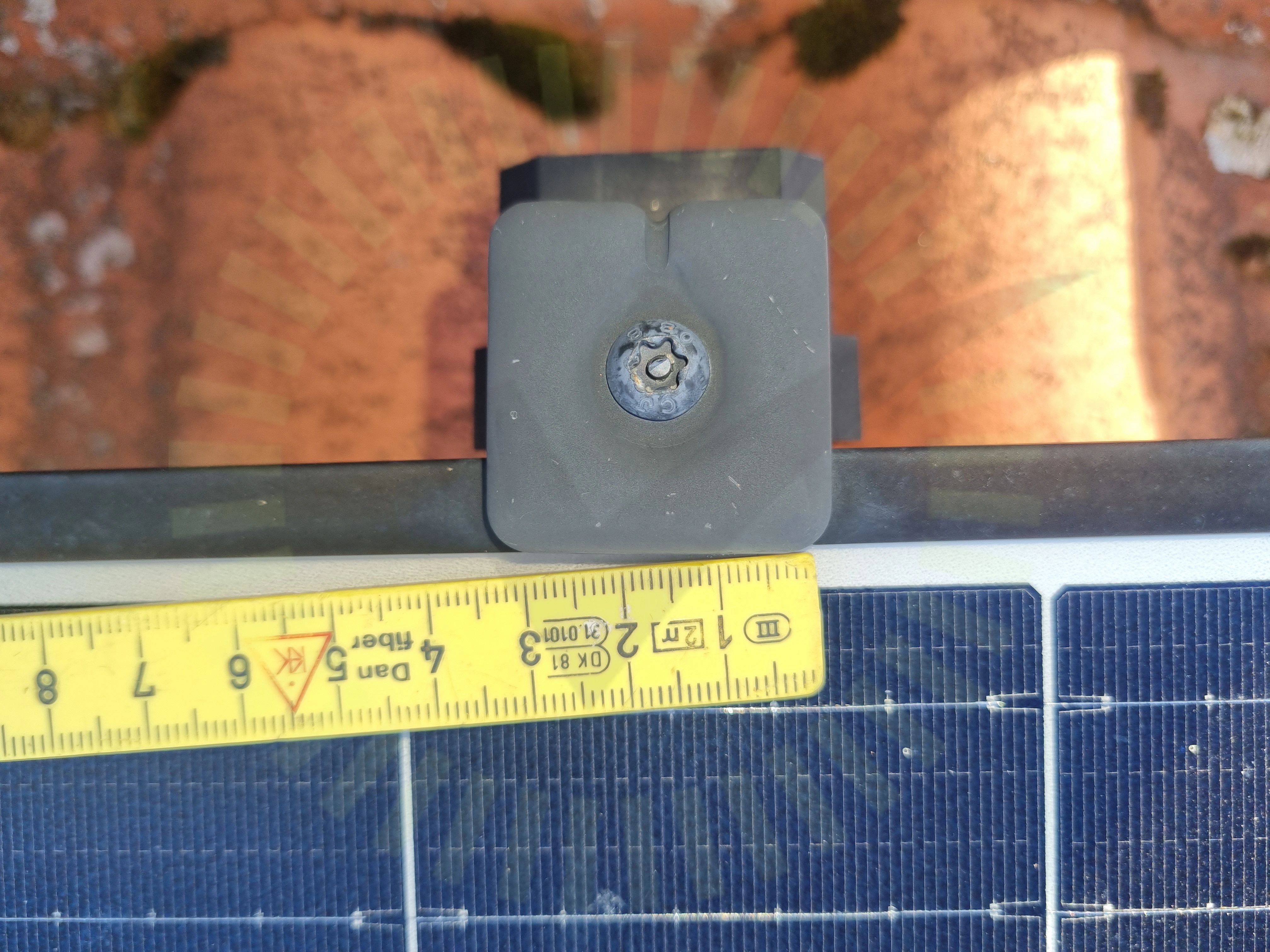

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Kontaktdon

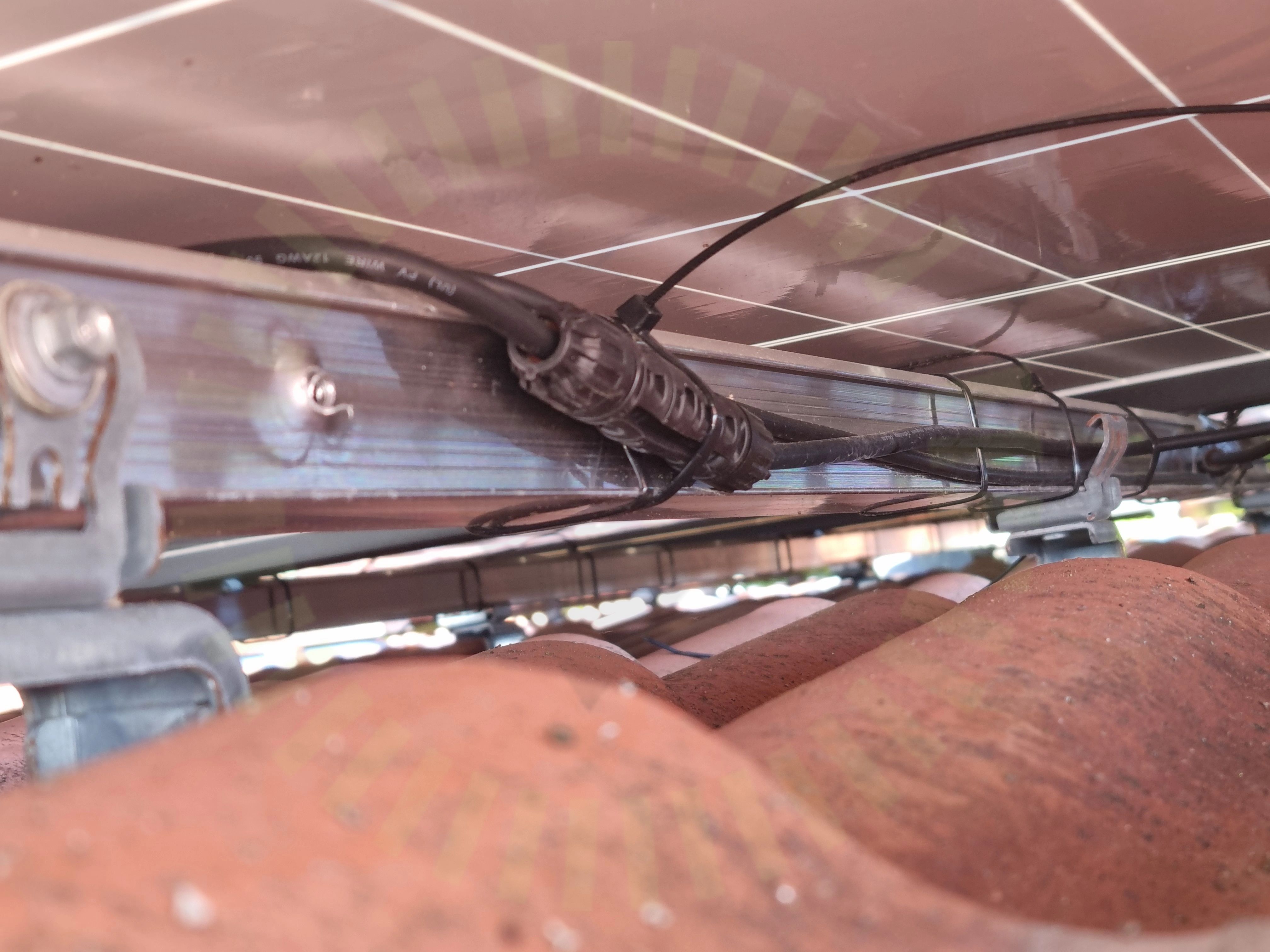

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

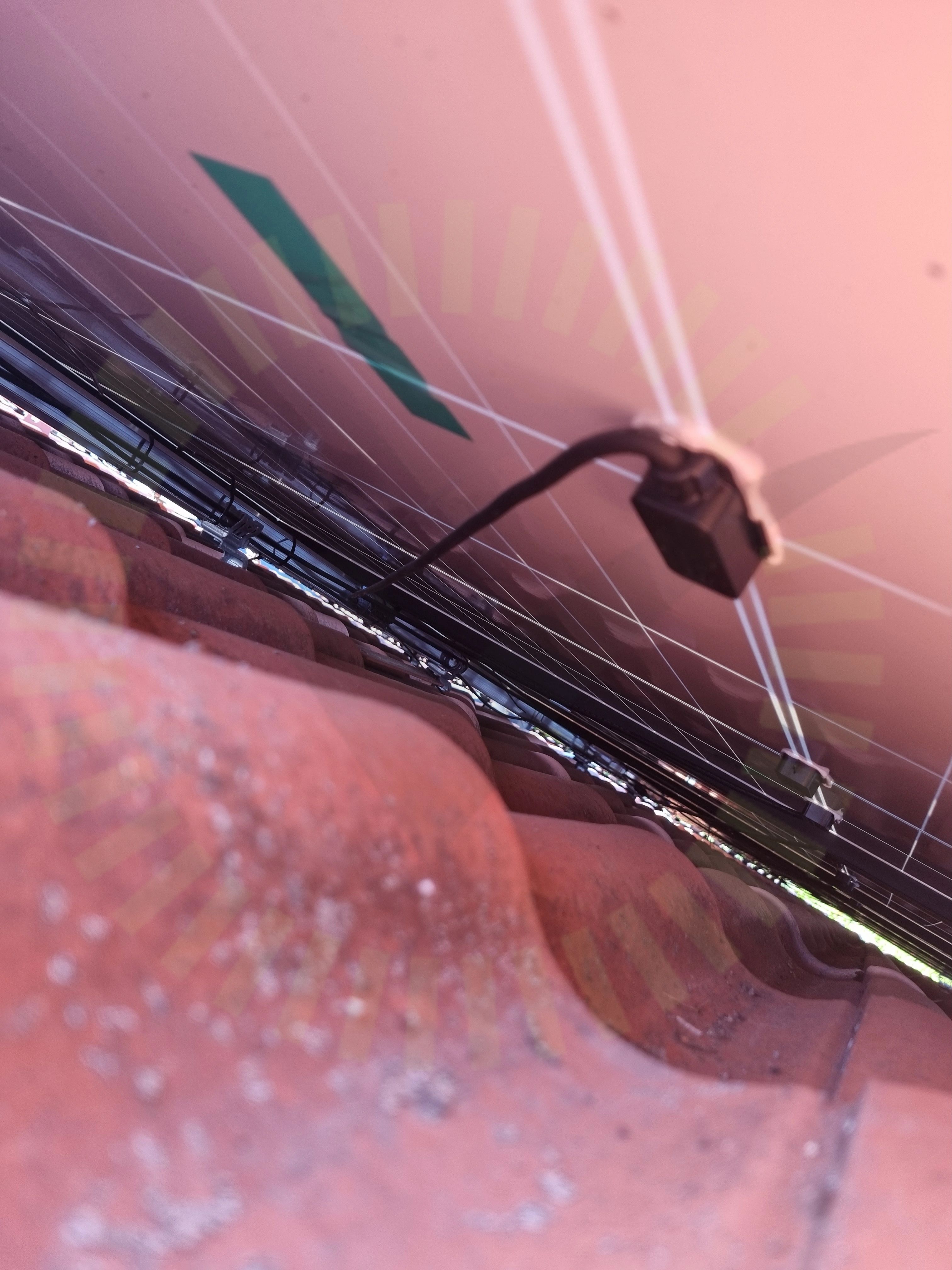

Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress. Även endel hängande kabel från kopplingslåda

Godkända kontrollpunkter

15/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/5

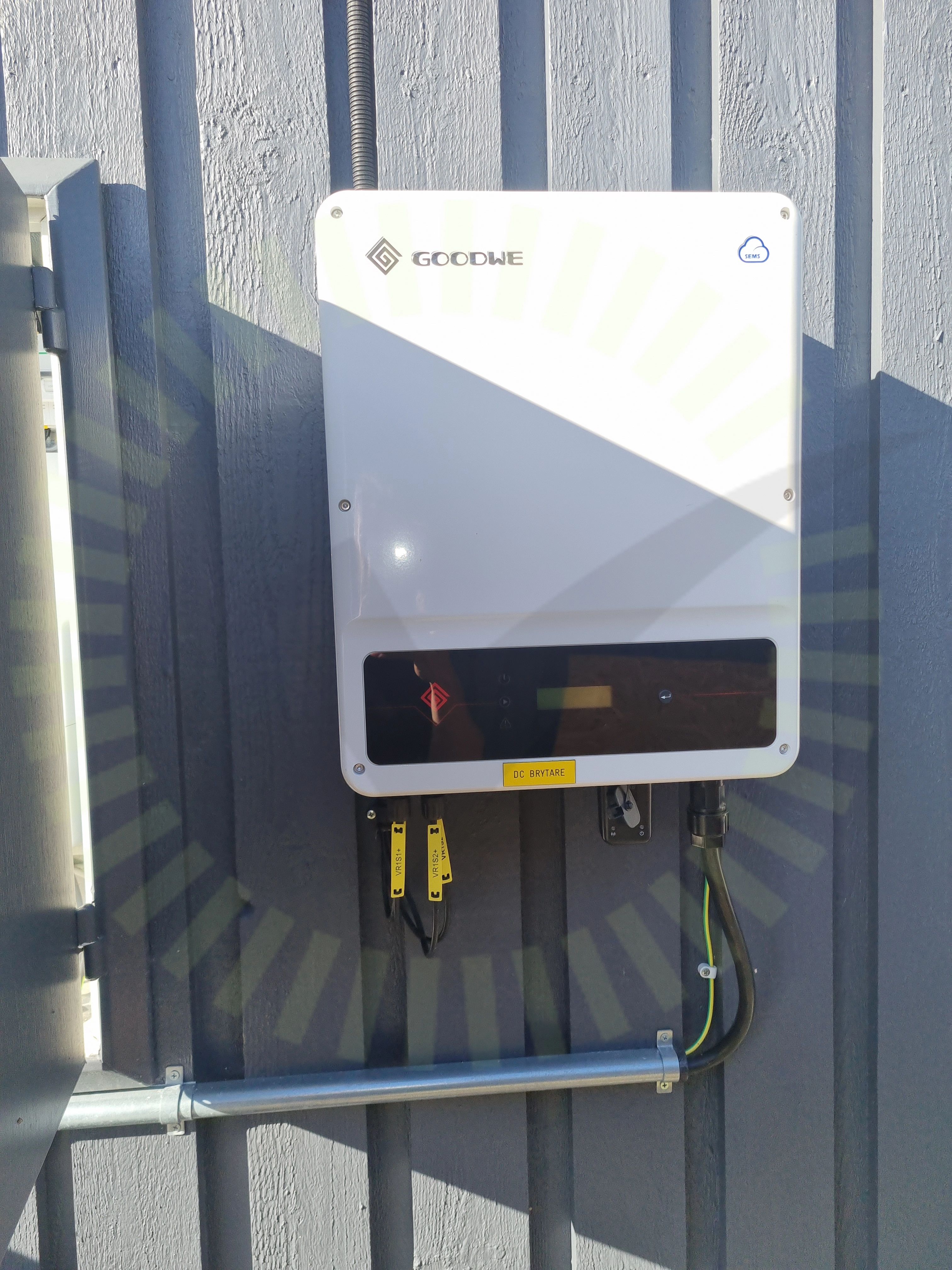

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/36
Bakomliggande material

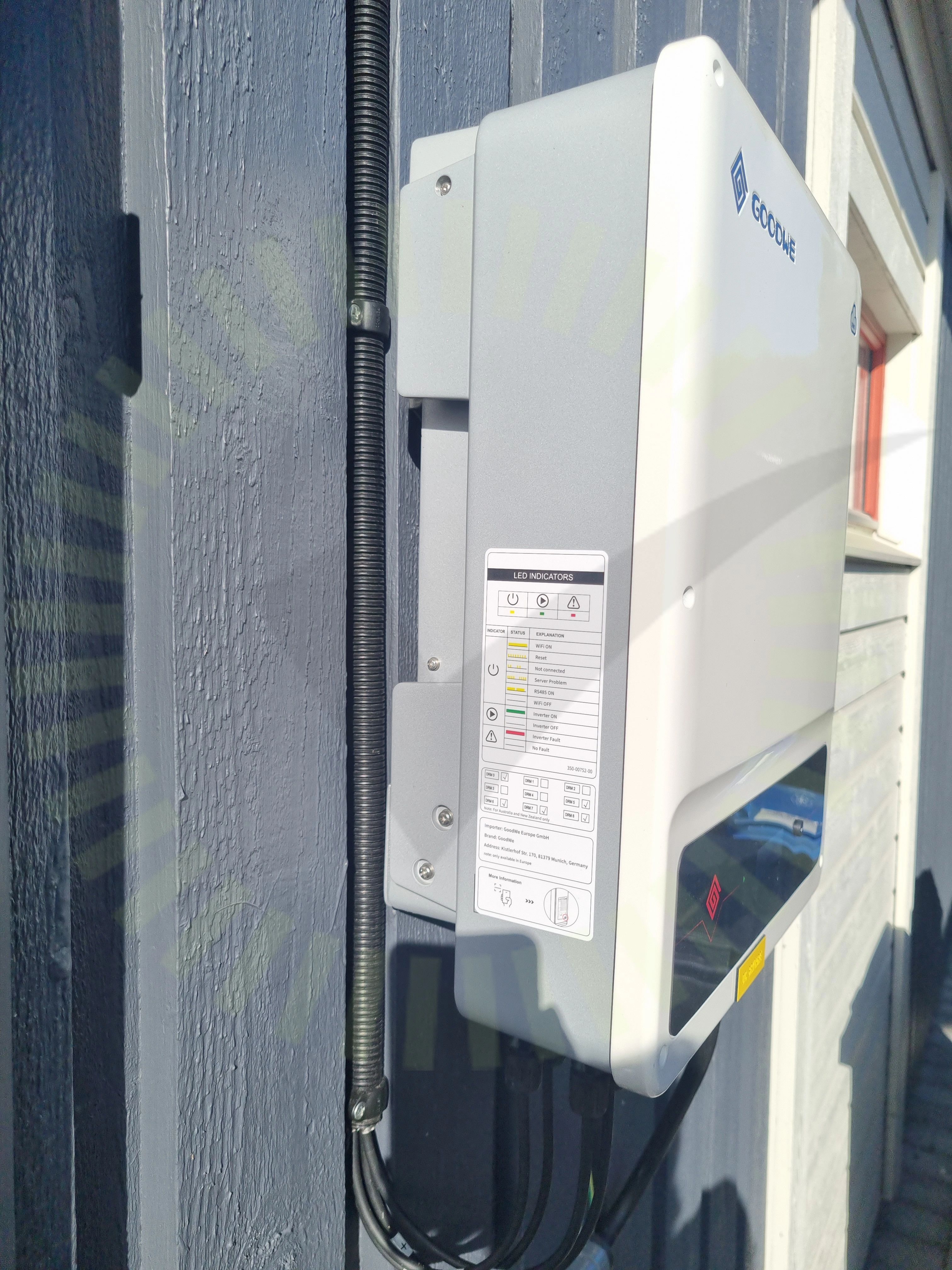

5.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16
Dubbel matning

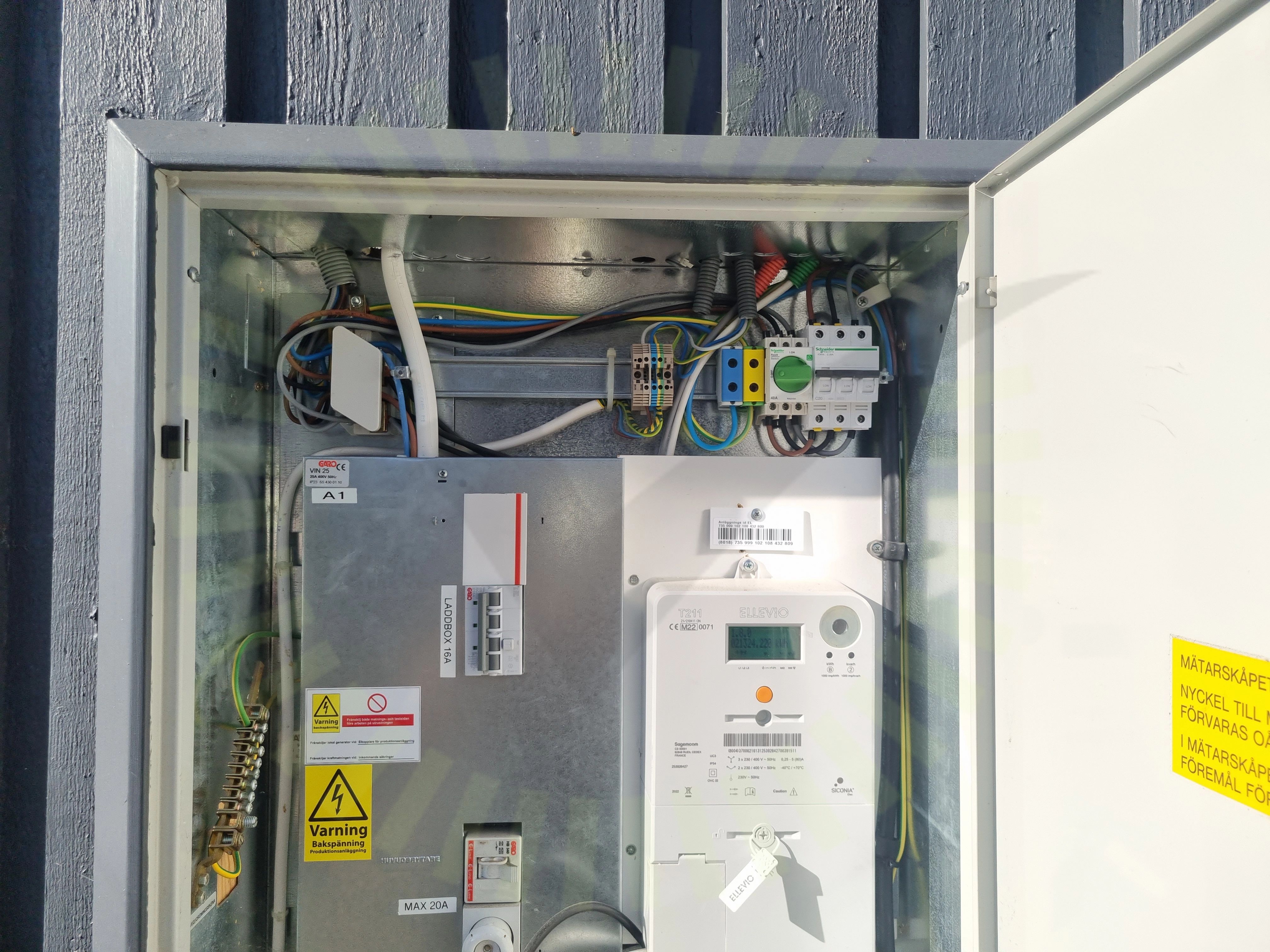

5.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Godkända kontrollpunkter

34/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
