4.1 Läktinfästning
Inte godkändDistanser sitter mellan läkt och krok, plywood. Dokumentation som styrker valt montage saknas.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17
Besiktningsrapport
9.8
Installation genom
Takkraft
Datum
24 maj 2024
Ort
Huddinge, Stockholms län
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT-20
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
DMEGC: DM(XXX)M10RT-B54HBT
Godkända kontrollpunkter
18/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
ESDEC Lutande Panntak
Anmärkningar
2/26

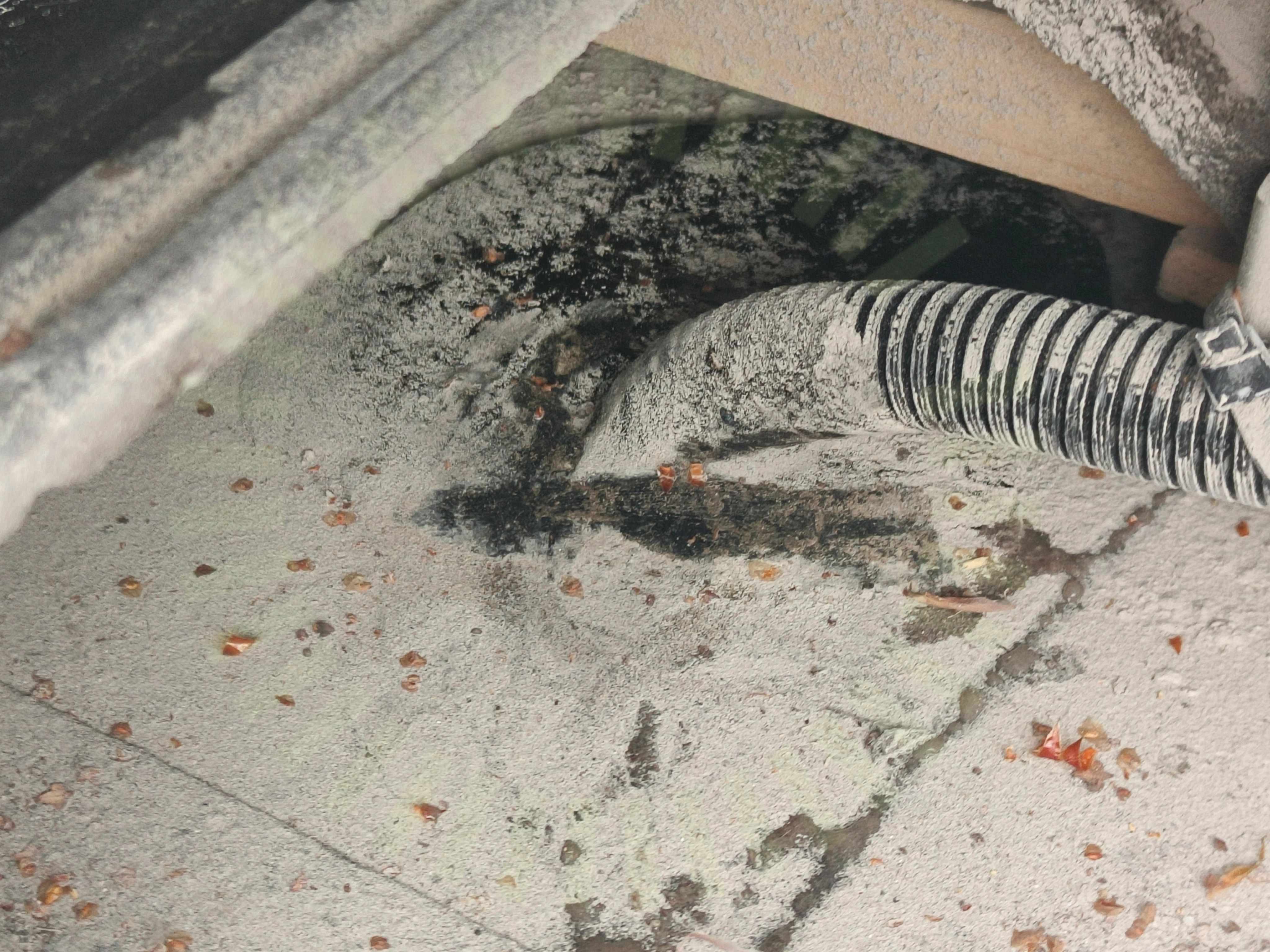

4.2 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
Godkända kontrollpunkter
24/26DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material
SunGrow: SBR(XXX)
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT-20
Godkända kontrollpunkter
41/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
