Besiktningsrapport

9.9

Installation genom

Takkraft

Datum

15 juli 2025

Ort

Ekerö, Stockholms län

Strängförläggning

Förskruvning

Kabelarea

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemNordmount Panntak: Bärläkt

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/46

2.1 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

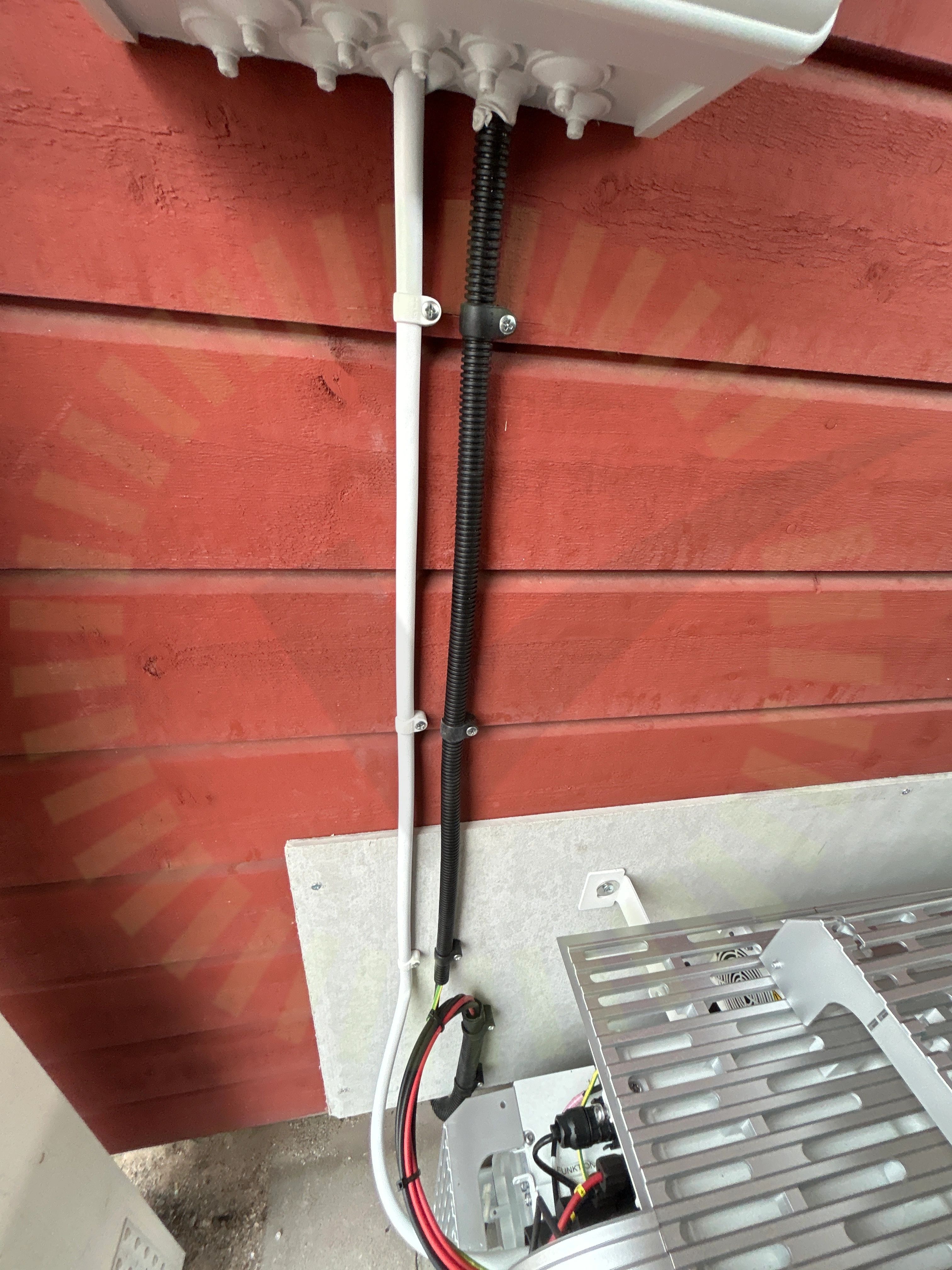

2.2 Kabelarea

Inte godkänd

Kablaget har inte rätt area enligt tillverkarens anvisningar.

SigenStor-(5T–15T) Series Installation Guide, version 04, sid 4

Godkända kontrollpunkter

44/46

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

4.1 Strängförläggning

Inte godkänd

Ensamma ledare går mellan panelrader vilket tyder på att strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

18/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

24/25

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
