1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Nova Solar
Datum
15 juni 2023
Ort
Torslanda, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Longi: LR5-54HIB 390-410
Anmärkningar
2/16

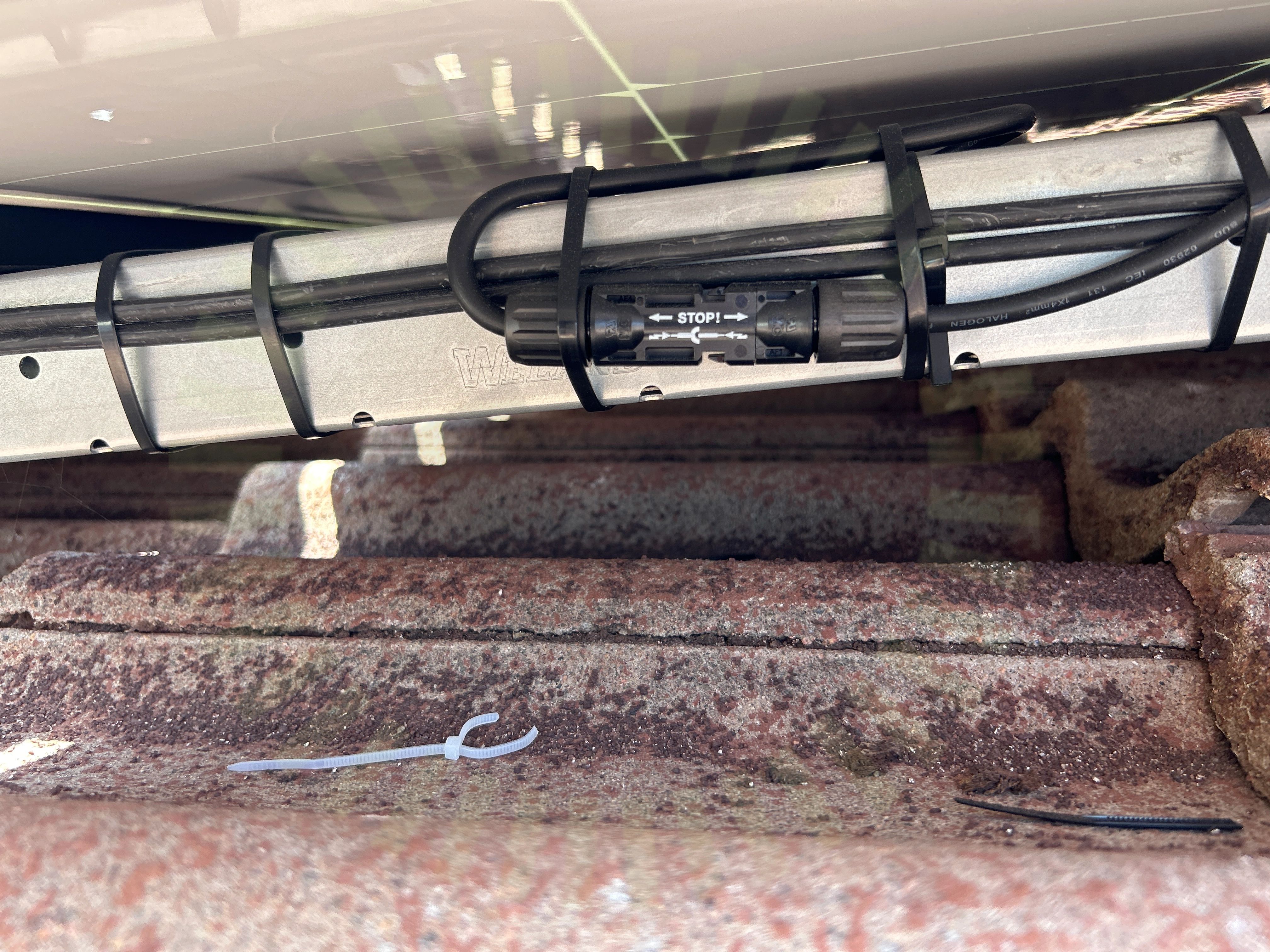

3.1 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

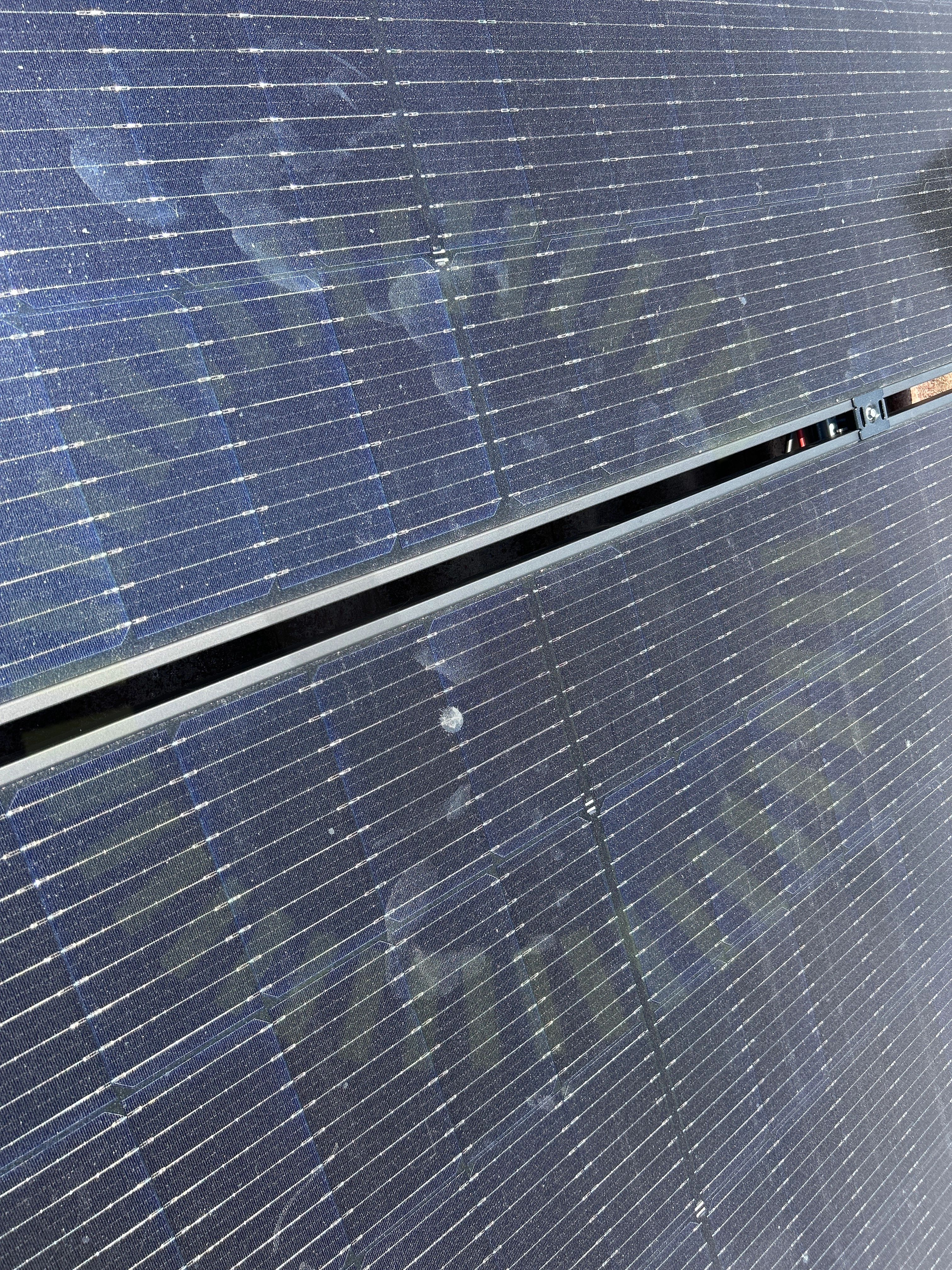

3.2 Punktbelastning
Inte godkändPanelernas framsida har utsatts för punktbelastning.
Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradieSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
8/24

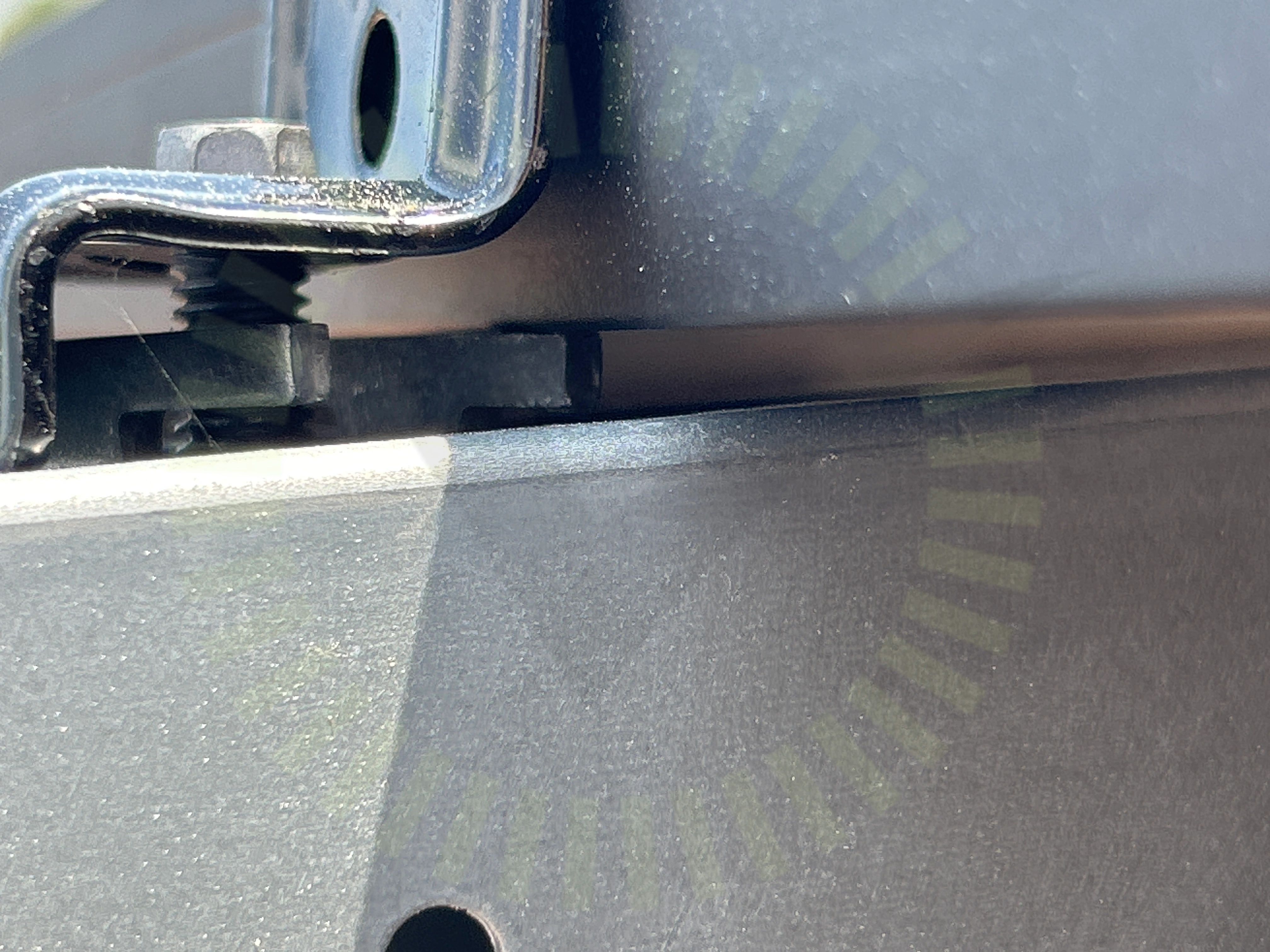

4.1 Föremål mellan skena och panelram
Inte godkändPanelram ligger ovanpå klämmans bottendel.

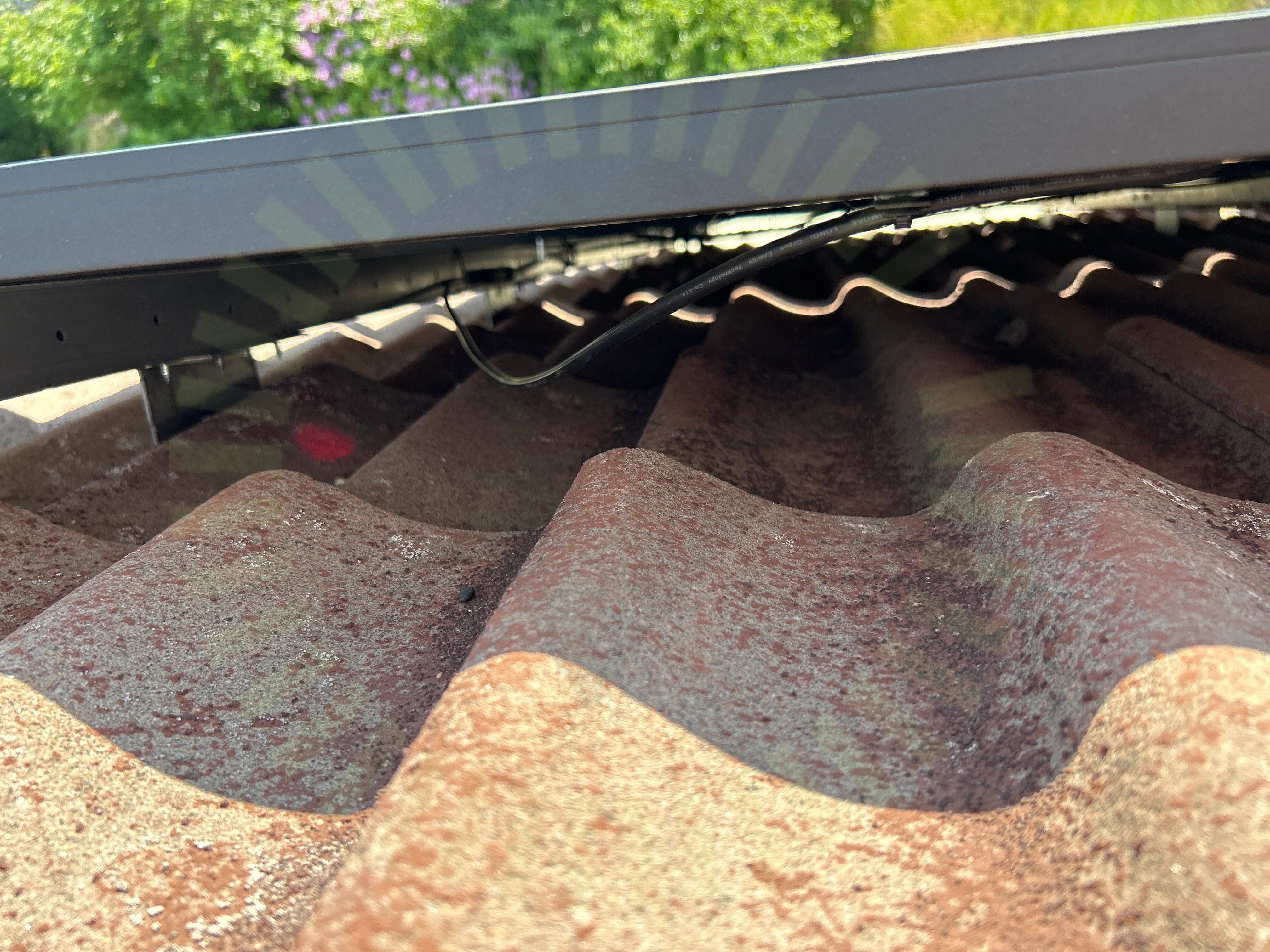

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

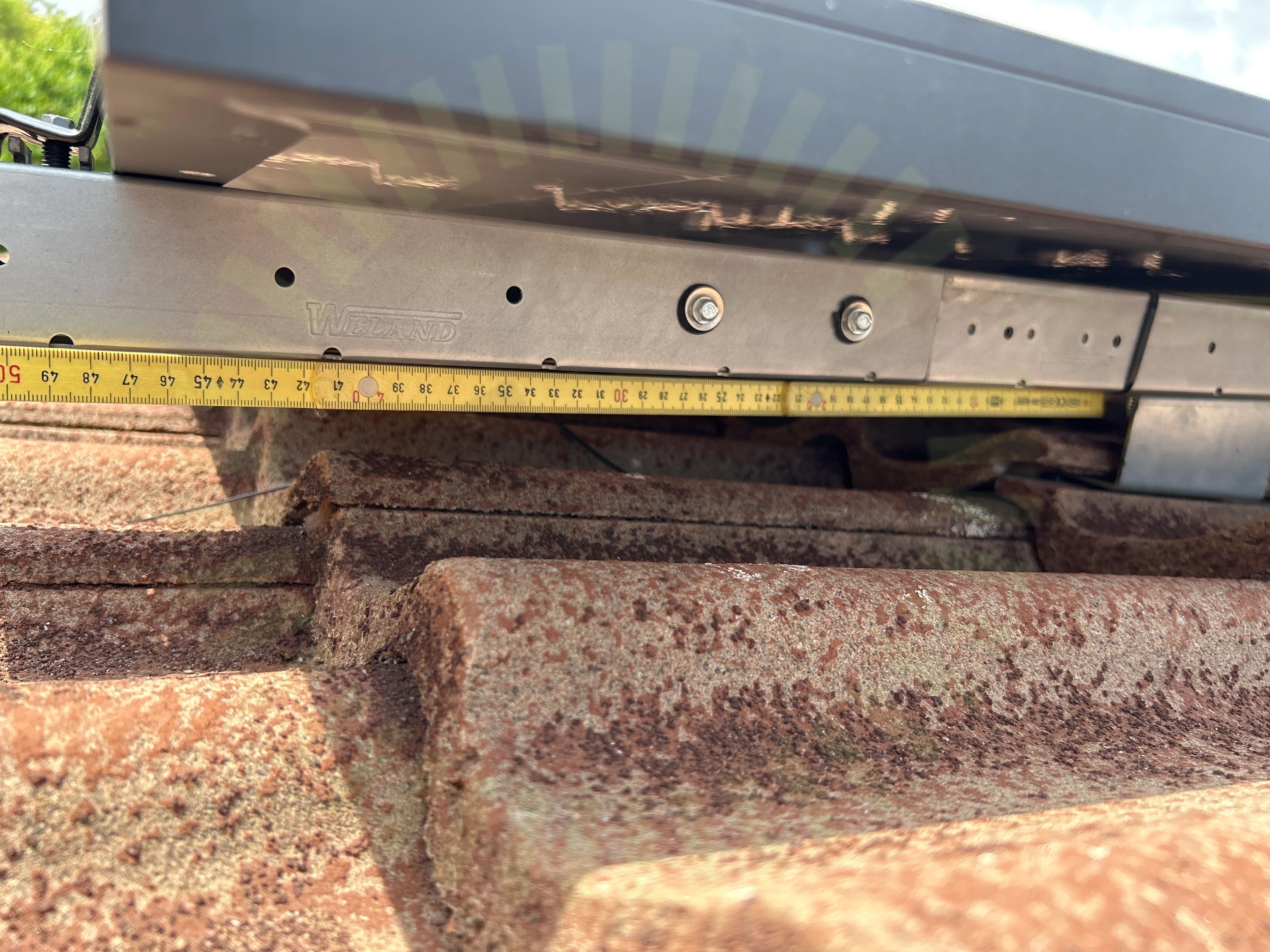

4.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
MA5102 Sid 1 (1) | Version 3 - 221101
4.6 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

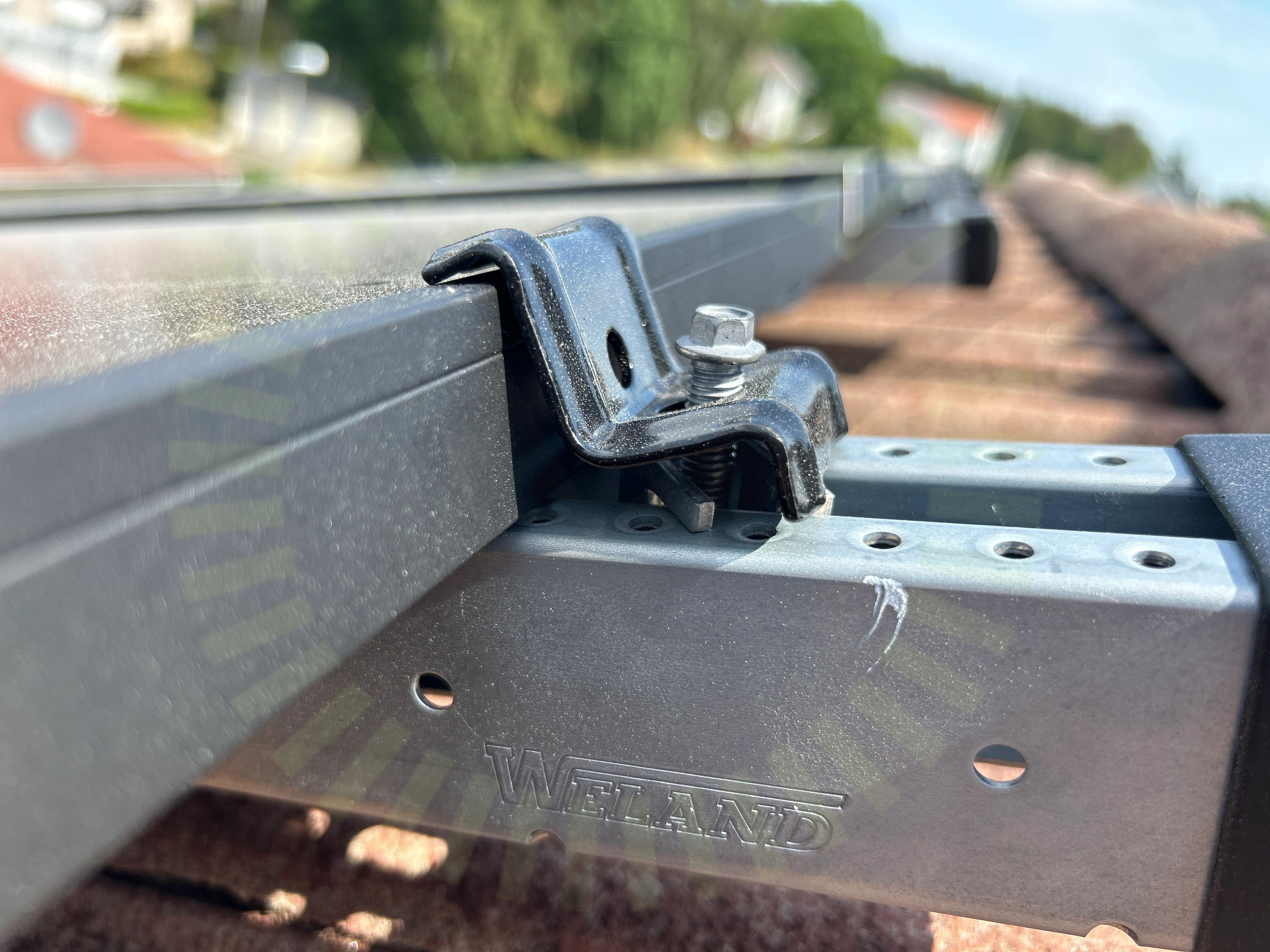

4.7 Ändklämma
Inte godkändÄndklämman är inte åtdragen.
4.8 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
15/24DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/56.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på säkerhetsbrytaren.
SEK 457, Sida 42
6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningTillförlitligt fäst
Växelriktare
Anmärkningar
2/377.1 Märkning
Inte godkändMärkning saknas vid växelriktarens säkring.

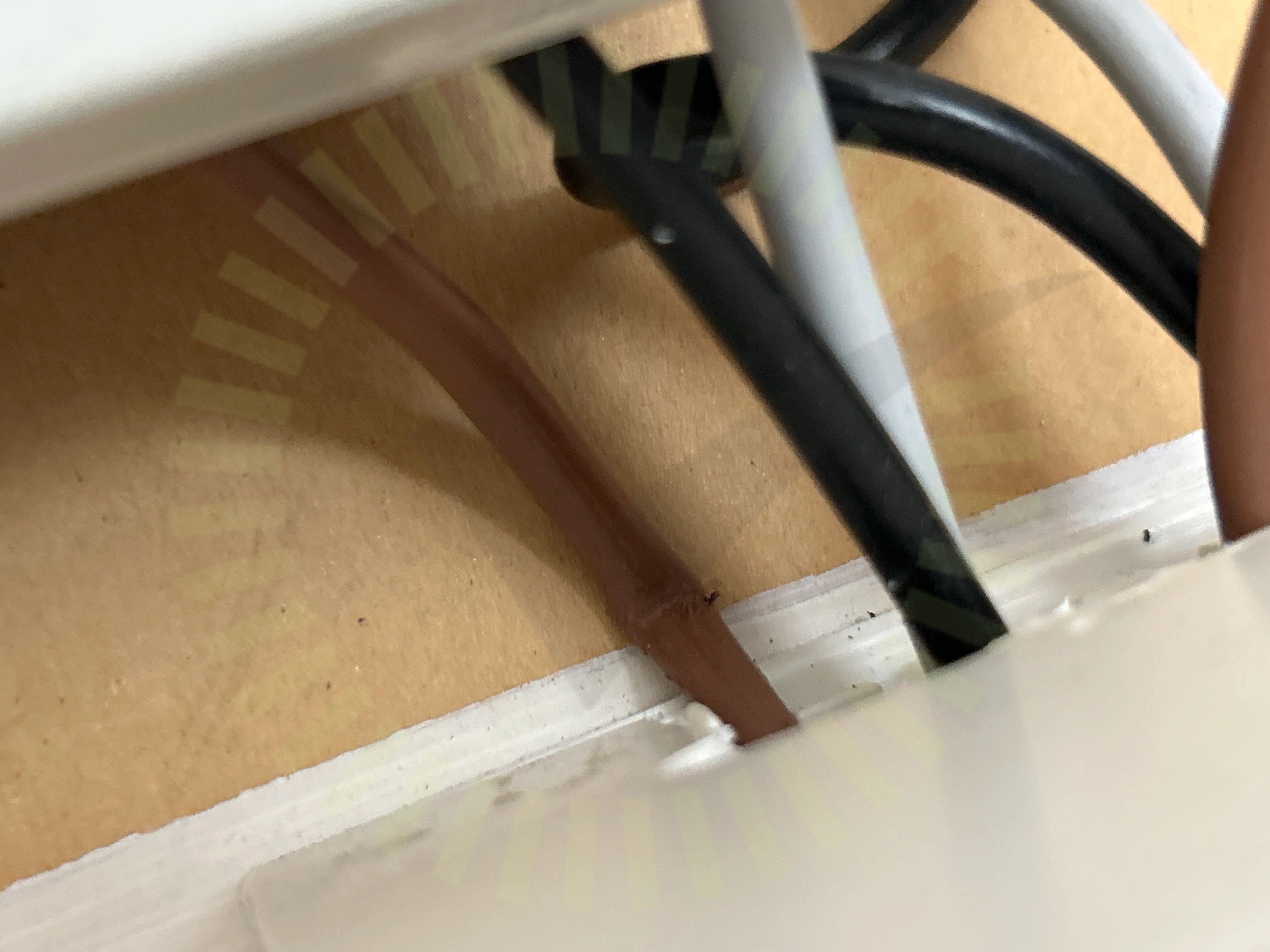

7.2 Skadat kablage
Inte godkändMantel på kablage skadat. Klämd av kapsling.
Godkända kontrollpunkter
32/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/37DC Max SpänningDC Max StrömSträngdesign
