Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Skandica Solar

Datum

14 september 2023

Ort

Torslanda, Västra Götalands län
Klämmornas placering
Kontaktdon
Kopplingslåda
82% godkända18% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

1/8
Ej godkänd låscylinder kapsling

2.1 Ej godkänd låscylinder kapsling

Inte godkänd

Låscylinder eller låsanordning är för spänd. Det är ej möjligt att ta sig in i kapsling.

Godkända kontrollpunkter

2/8
BöjradiePlacering

Ej tillgängligt vid besiktning

5/8
AnslutningEgenskaperFörskruvningarInfästningYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/27

3.1 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

4/18
Klämmornas storlek

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.
Kontaktdon

4.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda

4.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

13/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Varselmärkning

Anmärkningar

3/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

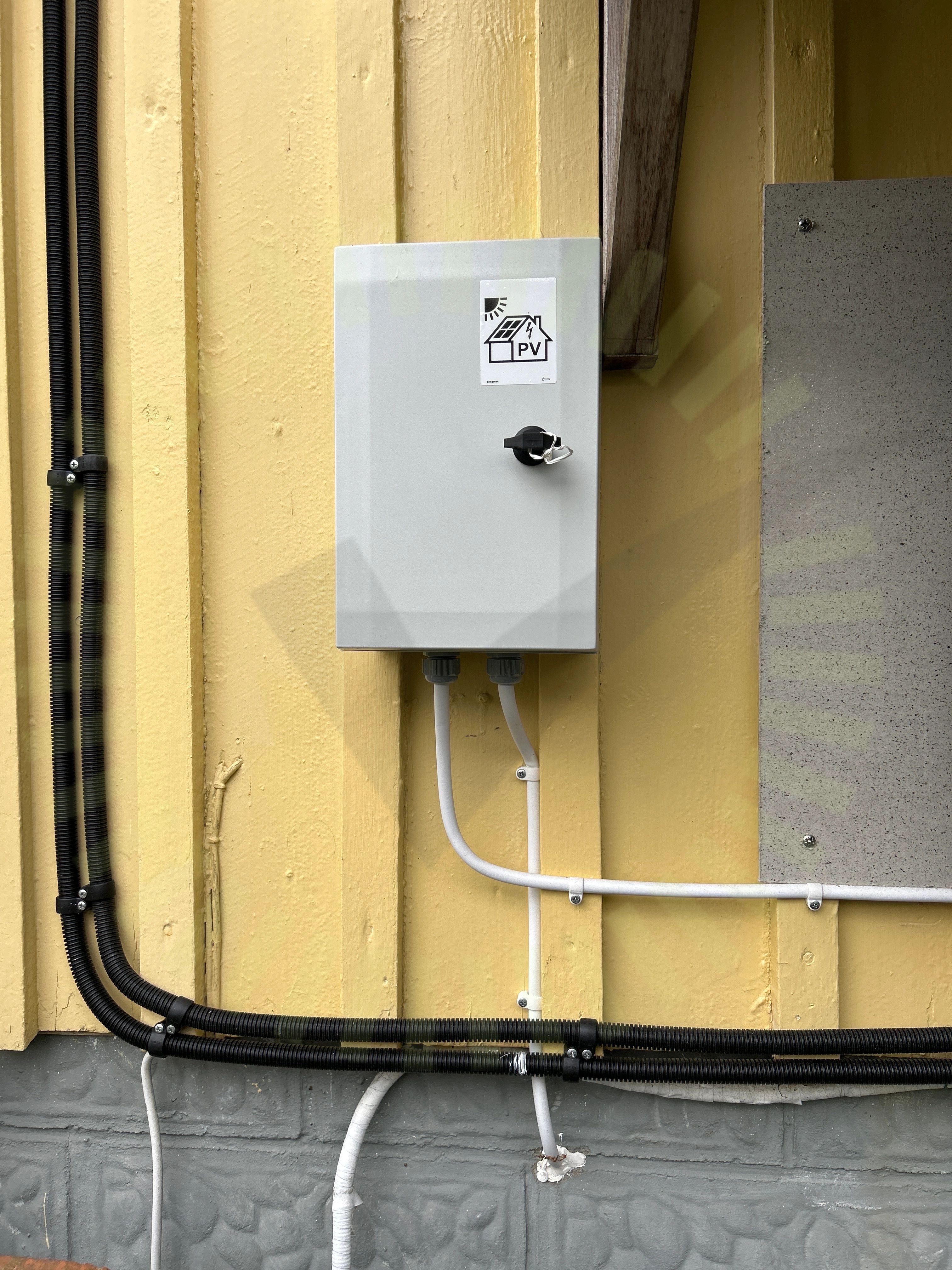

Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

5/37

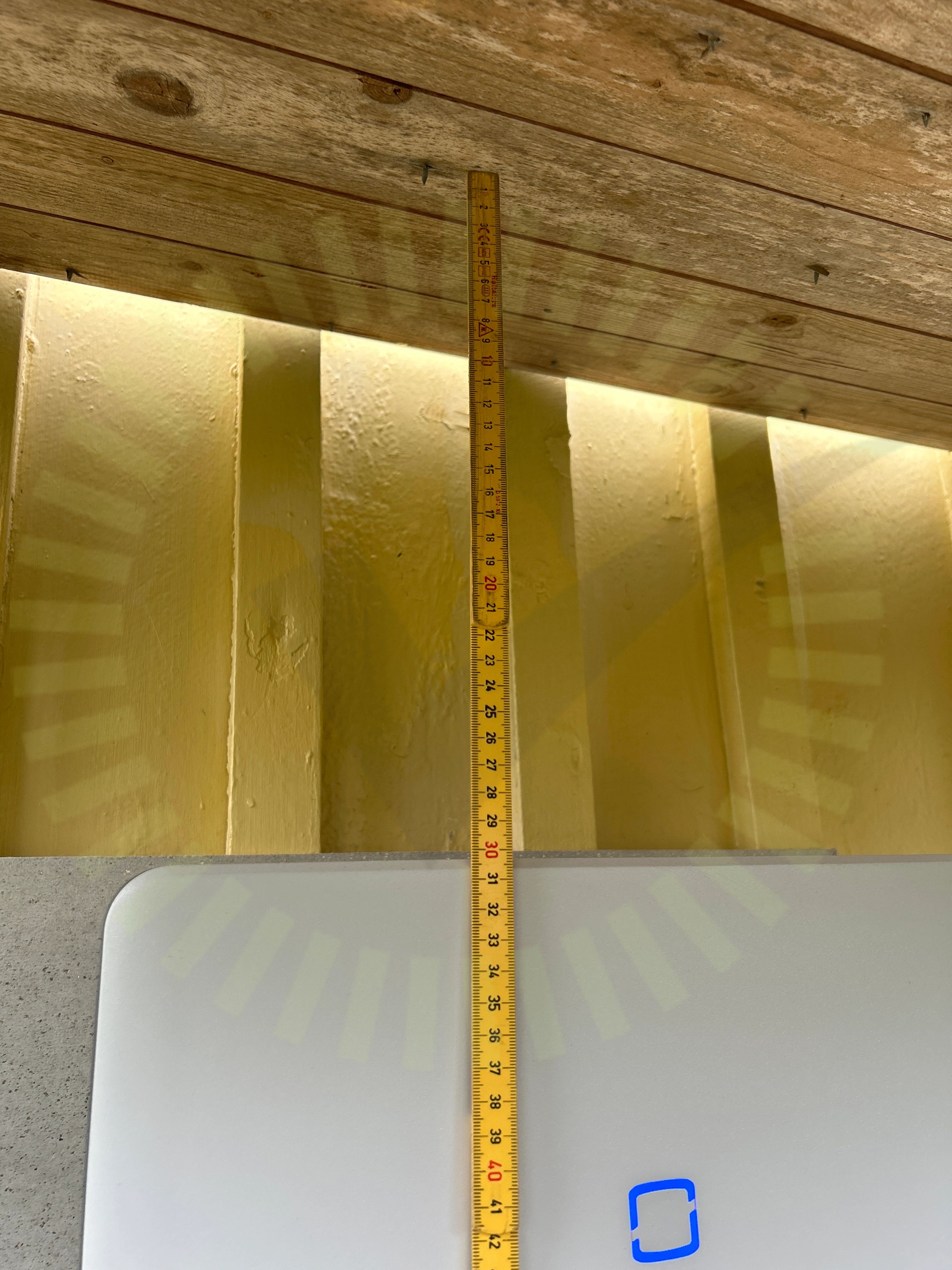

Avstånd närliggande objekt

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

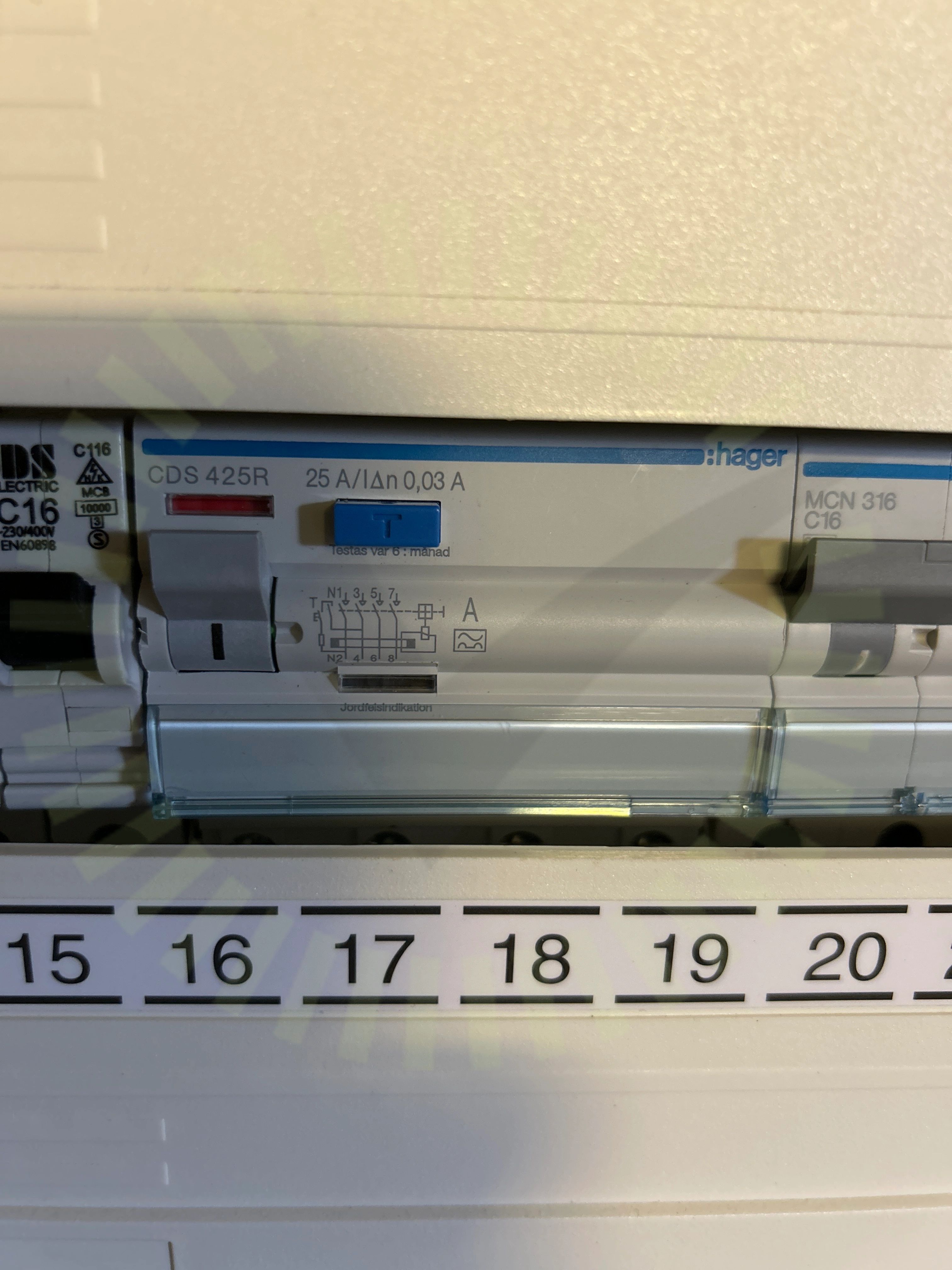

Jordfelsbrytare

6.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

6.3 Identifiering

Inte godkänd

Arbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.

SS 436 40 00 (514.1)
Identifiering

6.4 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Jordning av chassi

6.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

31/37
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
Strängdesign
