Besiktningsrapport

8.2
x

Installation genom

1KOMMA5°

Datum

17 april 2023

Ort

Bålsta, Uppsala län
Fästens placering
Läktinfästning
Panelramar separerade
90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16
Panelramar separerade

1.1 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 6
Fästens placering

1.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

14/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000 (12-20KTL)-M2

Godkända kontrollpunkter

40/41
AC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare FastspändaMärkningMätprotokoll DCSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41
AC Anslutning Växelriktare

K2 SingleRail med MAFI infästning

Anmärkningar

7/17

3.1 Heavy Brackets

Inte godkänd

Underlag för om Heavy Brackets behövs eller inte saknas.

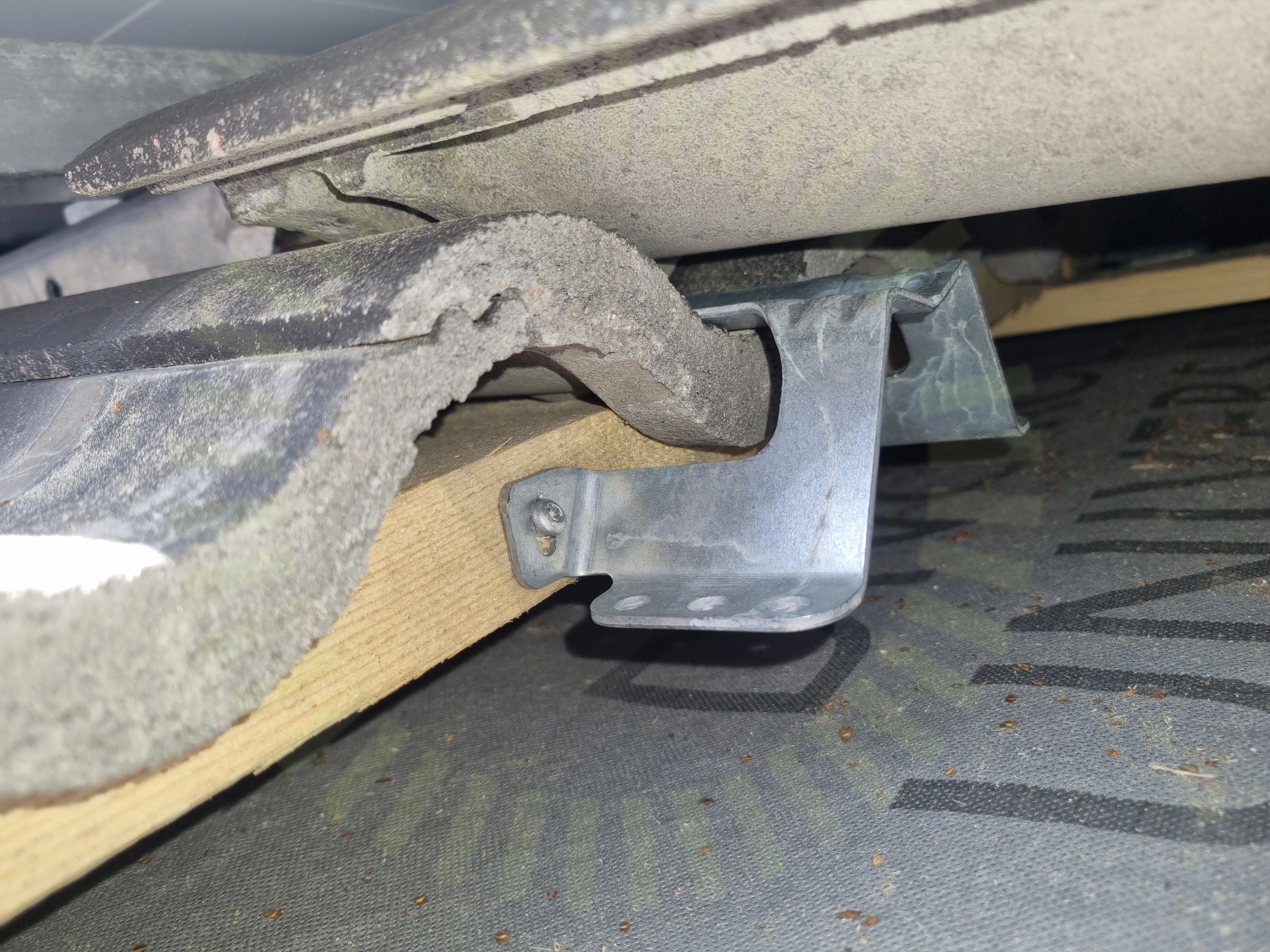

Läktinfästning

3.2 Läktinfästning

Inte godkänd

Använd skruv är inte den anvisade av tillverkaren.

Mounting Description MAFI Solar, Sida 3/7, 2022

3.3 Skenornas infästning

Inte godkänd

Två system är blandade. Korrekt infästning mellan de båda saknas och stöds inte av tillverkarna.

3.4 Skenornas överhäng

Inte godkänd

Två system är blandade och en korrekt lastberäkning med överhäng finns ej

3.5 Blandade montagesystem

Inte godkänd

Två system är blandade vilket påverkar garantier och stöds inte av tillverkarna.

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning från k2 finns. Två system är blandade och lastberäkningen speglar inte verkligheten.

Tillverkarens montageanvisningar

3.7 Takkrokarnas CC

Inte godkänd

Blandade montagesystem. Underlag för korrekt avstånd mellan krokar inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

10/17
DC kabel förläggningKabeluppfästningPlaceringMittklämmorShimsSkadorSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
