Besiktningsrapport
6.9
Installation genom
PPAM Solkraft
Datum
15 december 2024
Ort
Norrköping, Östergötlands län
Förbindelse av kontakter
Kabeluppfästning
Stress på kontakter
+ 7
80% godkända
20% ej godkända
Om installationen
Paneler
PPAM: Onyxium 320W
Montagesystem
MAPAB: Betongpannor Fäste Dalen med undertak
Växelriktare
SMA: SUNNY TRIPOWER STP (5000-12000)TL-20
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, MAPAB: Betongpannor Fäste Dalen med undertak
Anmärkningar
8/20

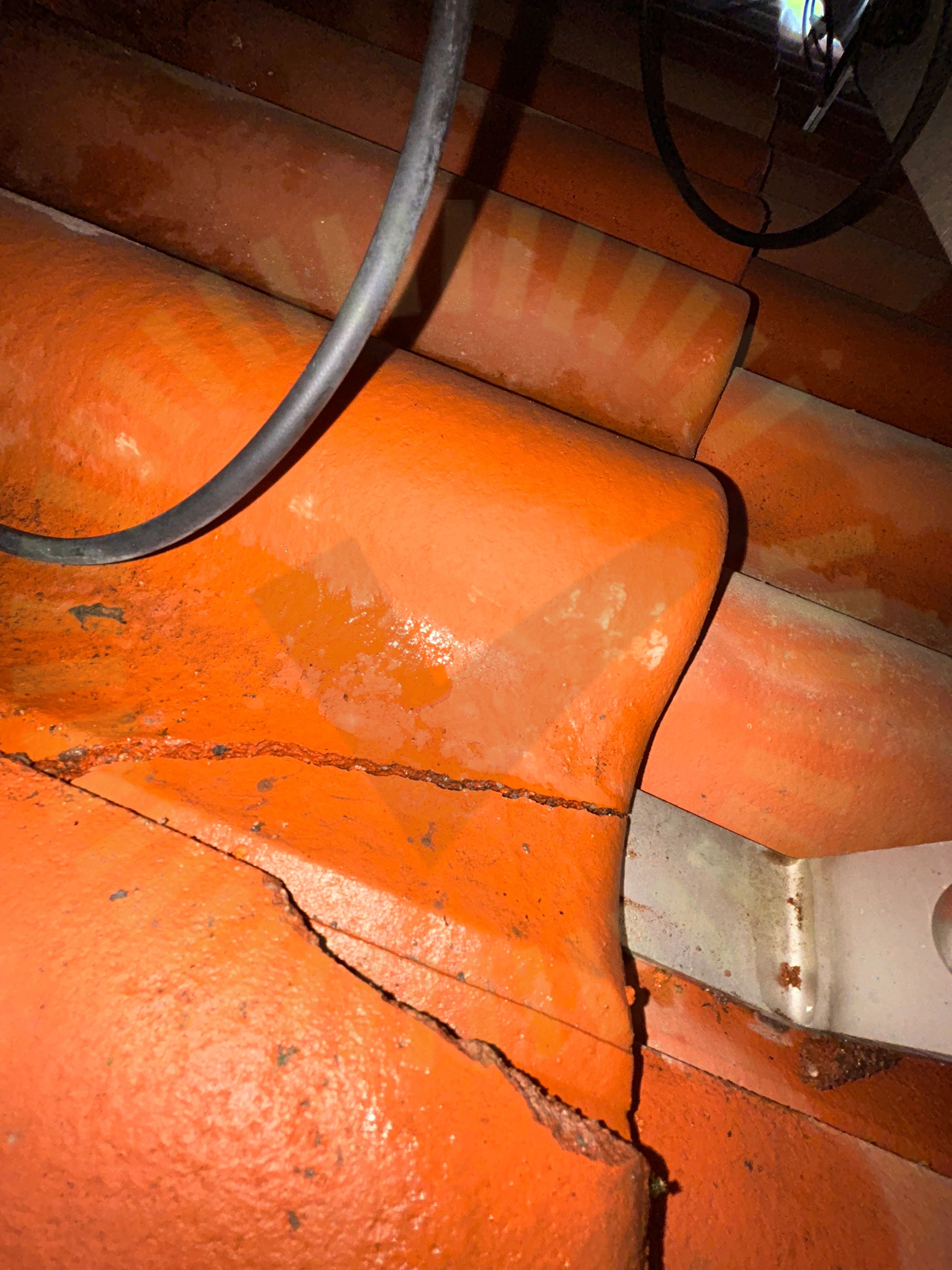

2.1 Skador
Inte godkänd
Spruckna takpannor noterade under panelerna.

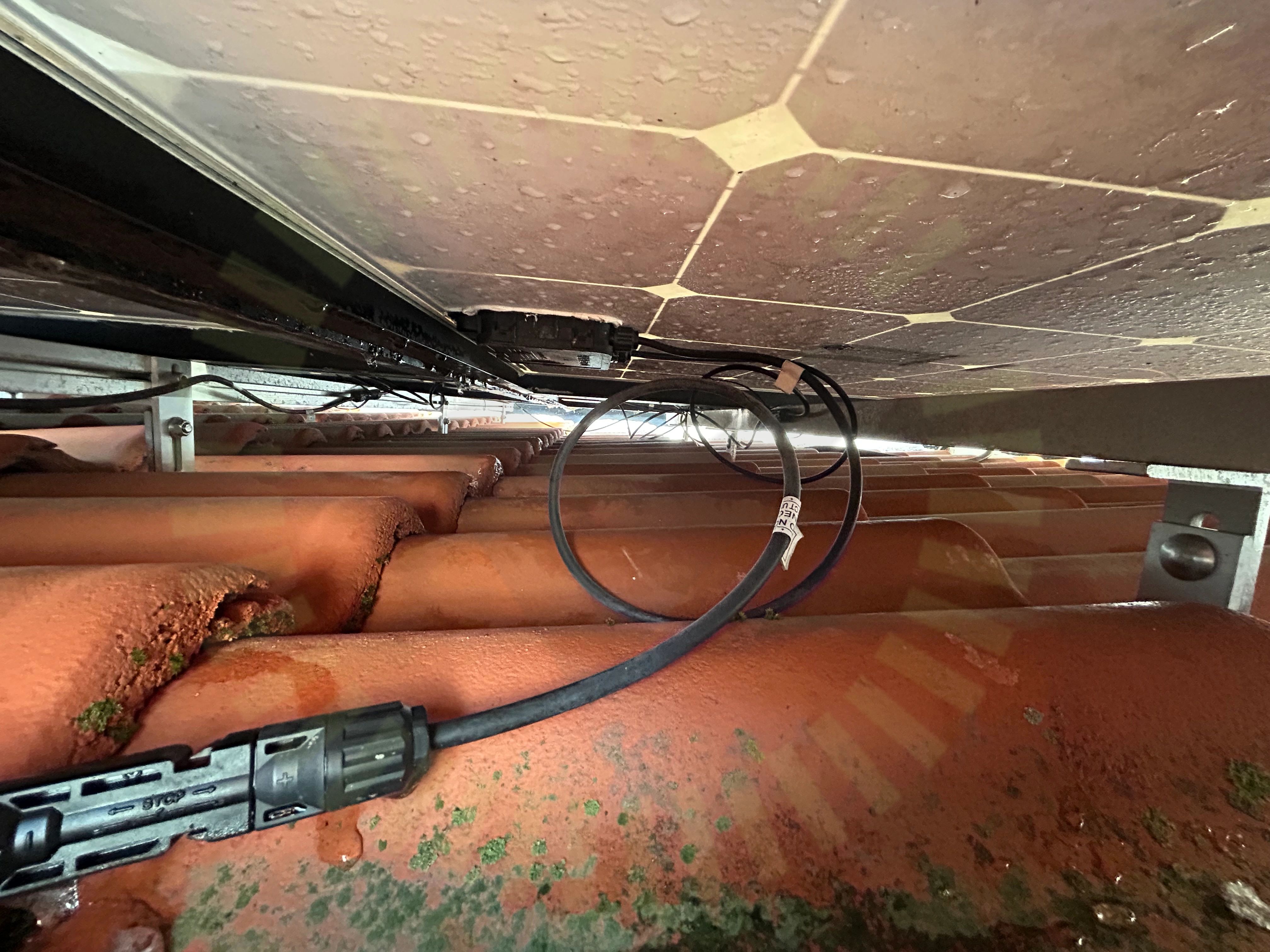

2.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

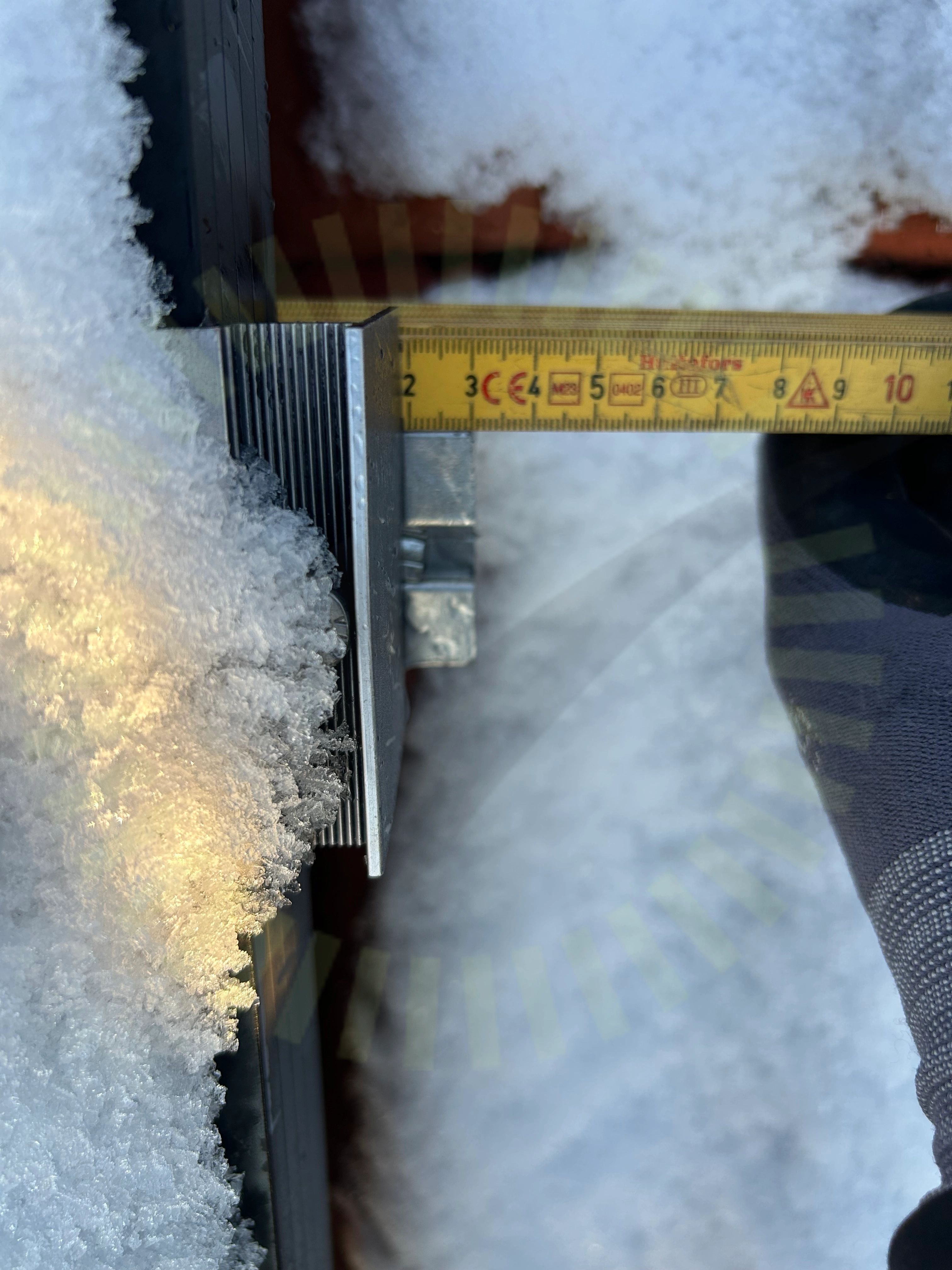

2.3 Skenans utstick för klämma
Inte godkänd
För lite skena sticker ut från panelens ram för ändlämman.

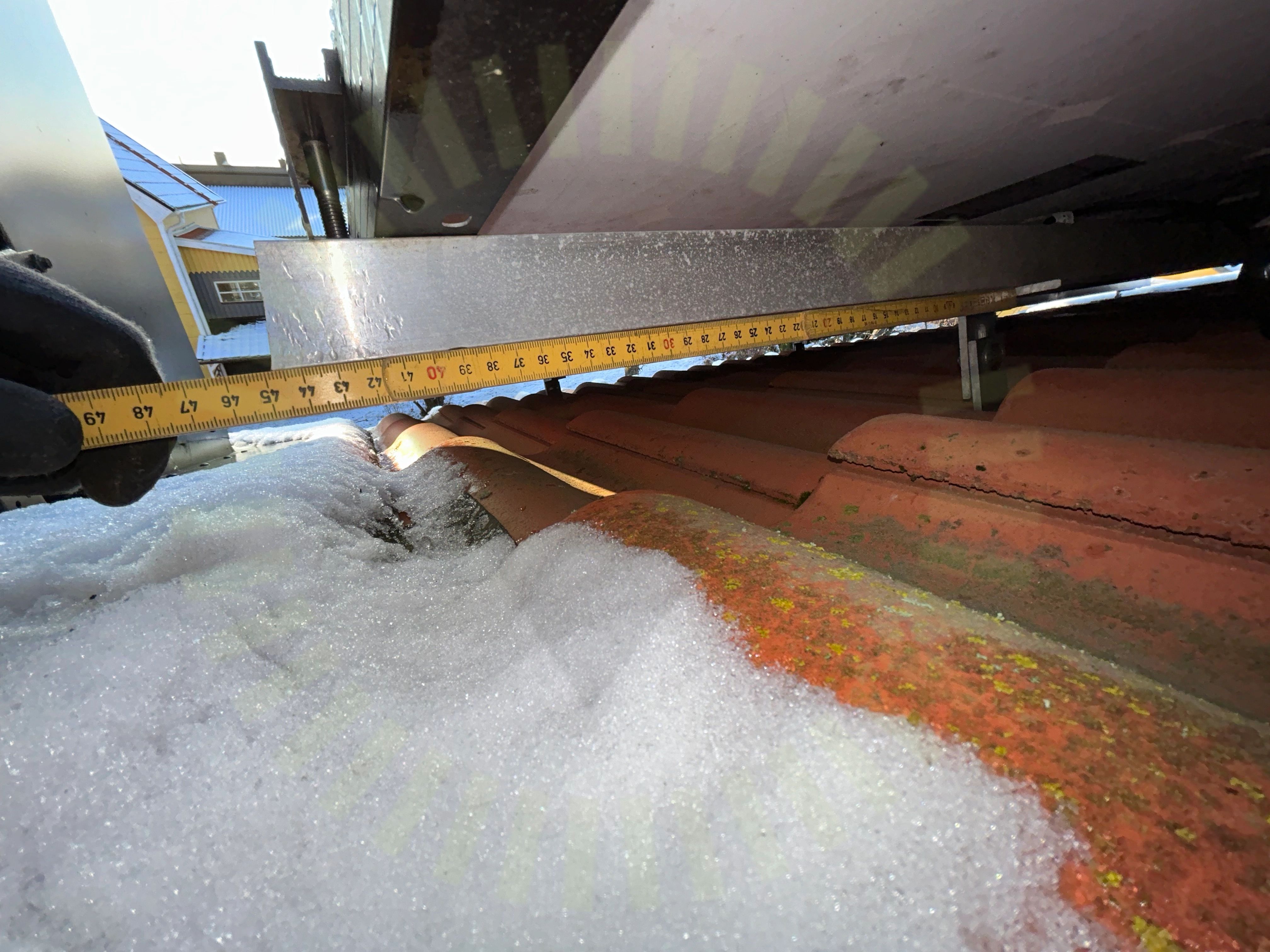

2.4 Skenornas överhäng
Inte godkänd
Överhänget från sista infästning är längre än tillåtet.
2.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

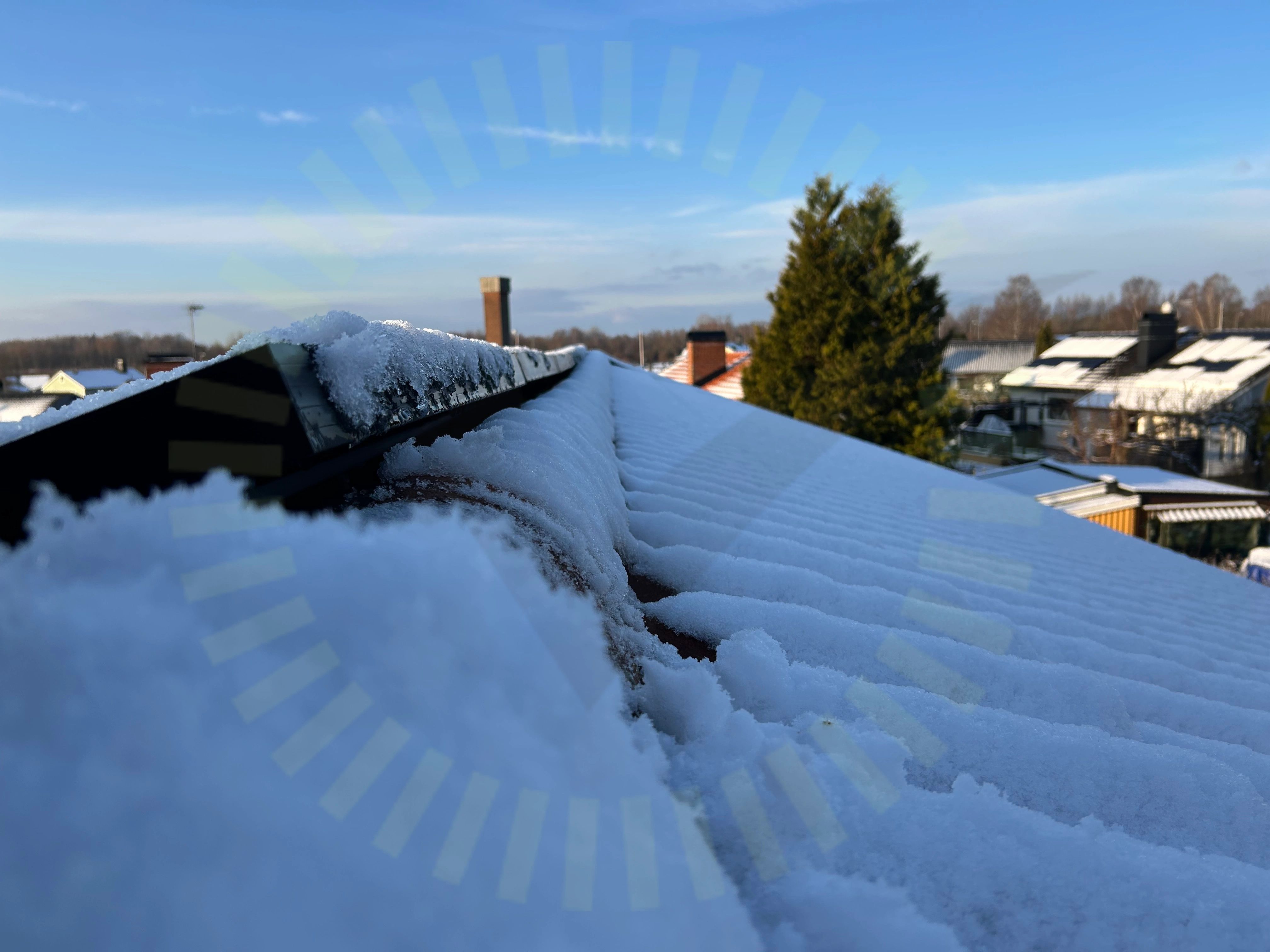

2.6 Säkerhetsavstånd
Inte godkänd
Panelerna är monterade för nära takets kant.
2.7 Underbyggnad
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera underbyggnad mot saknas.
2.8 Takkrokarnas CC
Inte godkänd
En lastberäkning saknas för installationen vid besiktning. Underlag att kontrollera infästningarnas avstånd mot saknas.
Godkända kontrollpunkter
11/20
Ej tillgängligt vid besiktning
1/20
Tak 1, PPAM: Onyxium 320W
Anmärkningar
5/18

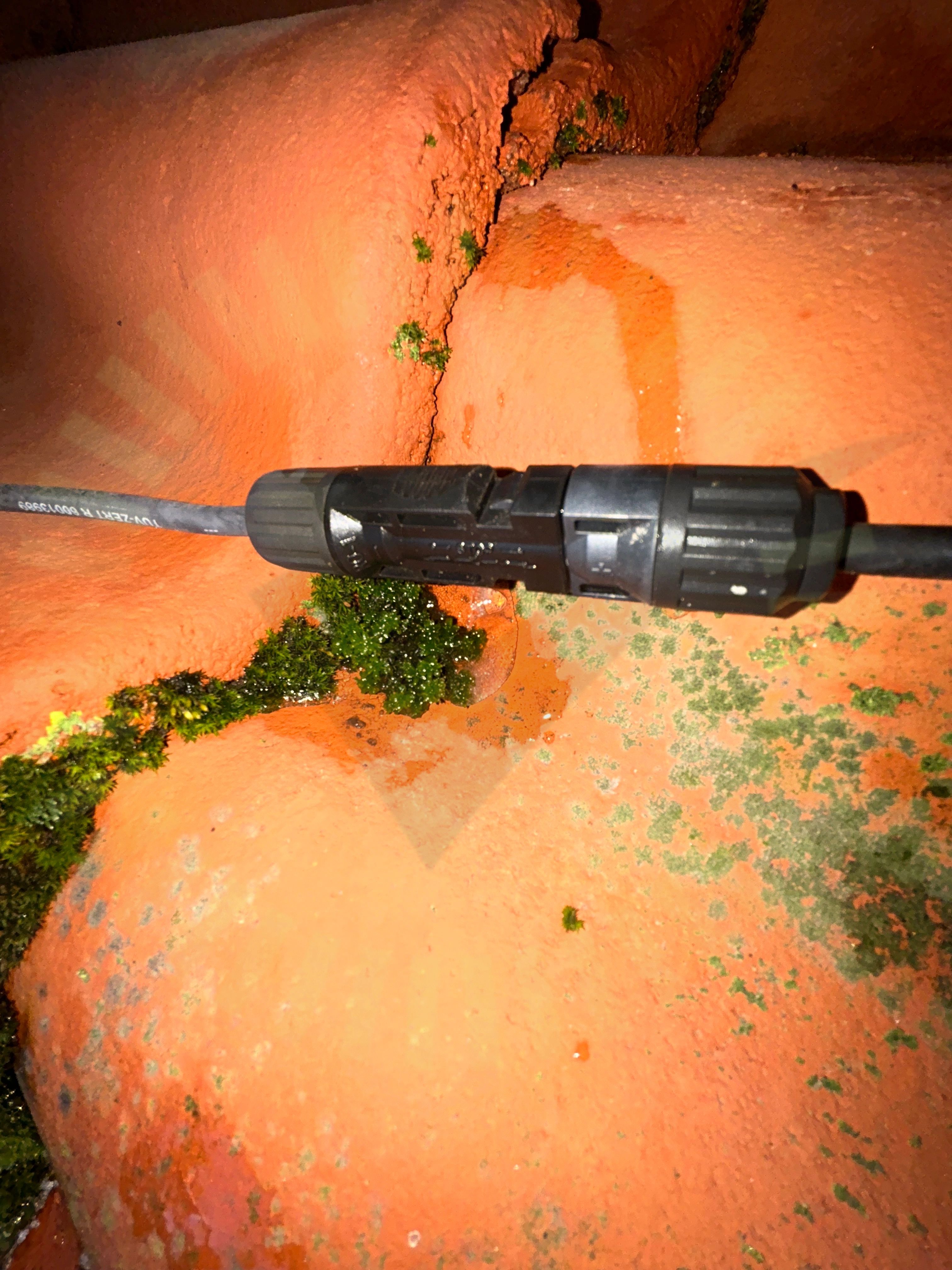

3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

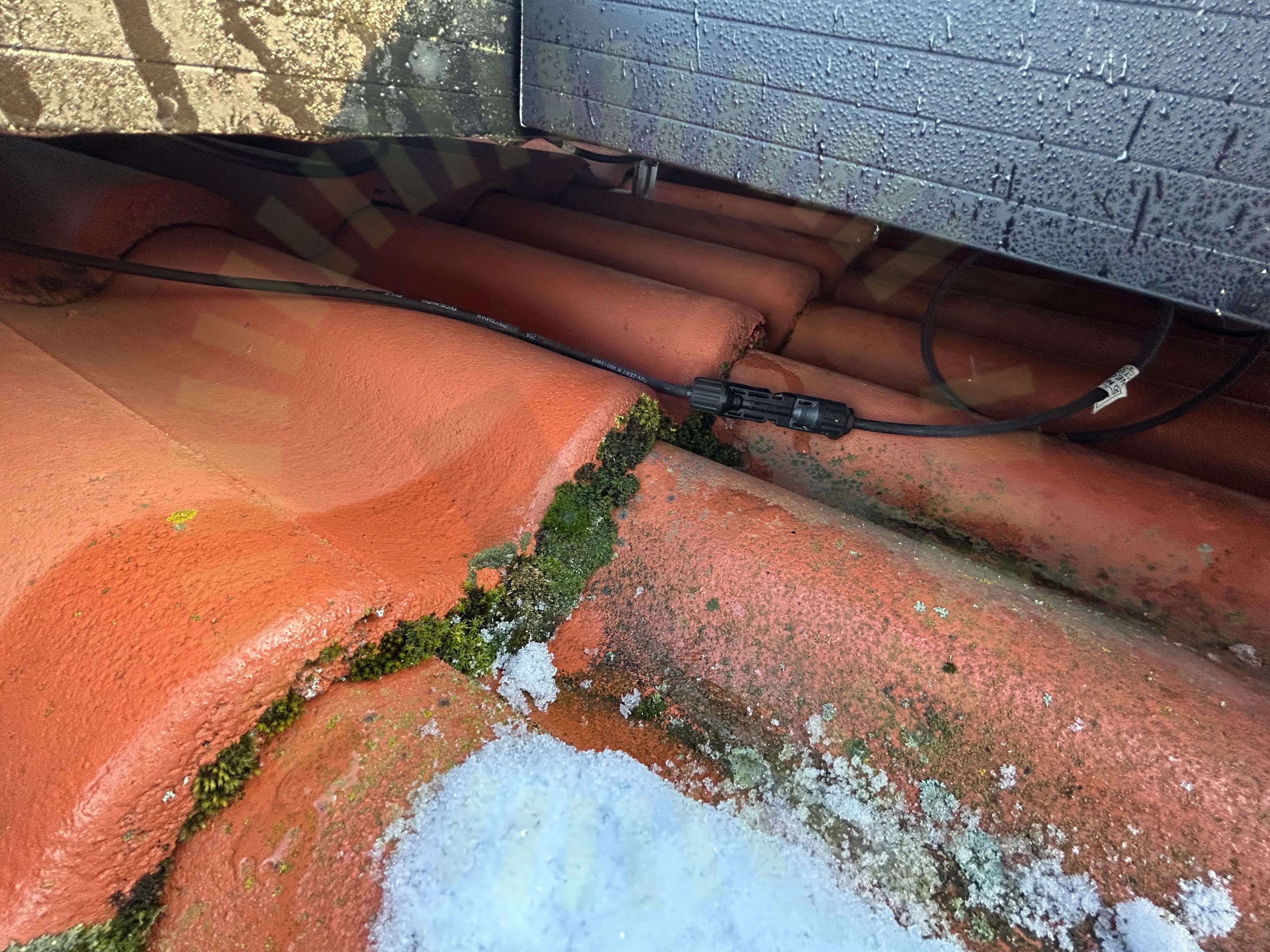

3.2 Kontaktdon
Inte godkänd
Kontakten ligger an mot takytan.
3.3 Avsaknat underlag
Inte godkänd
Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

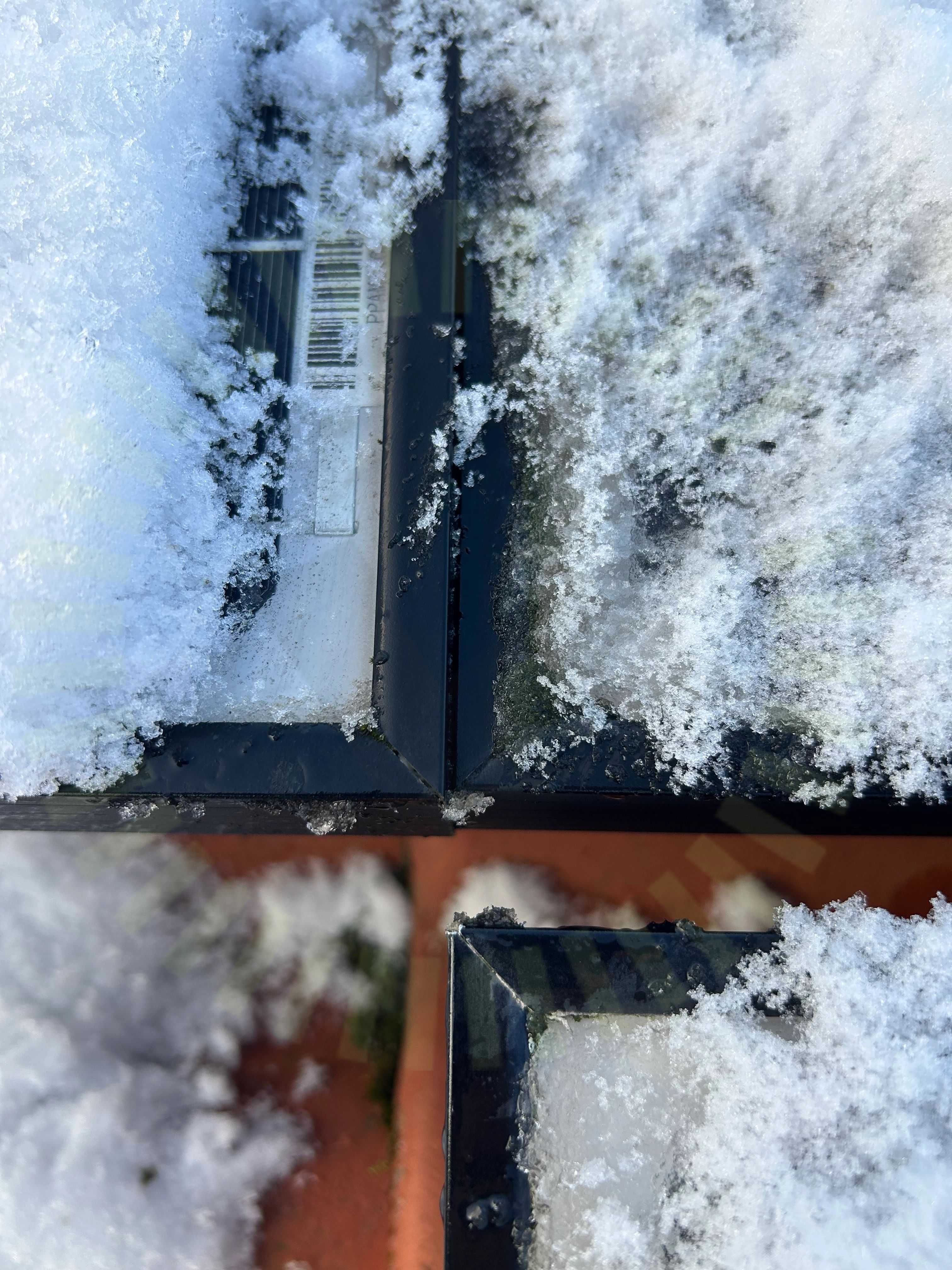

3.4 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.

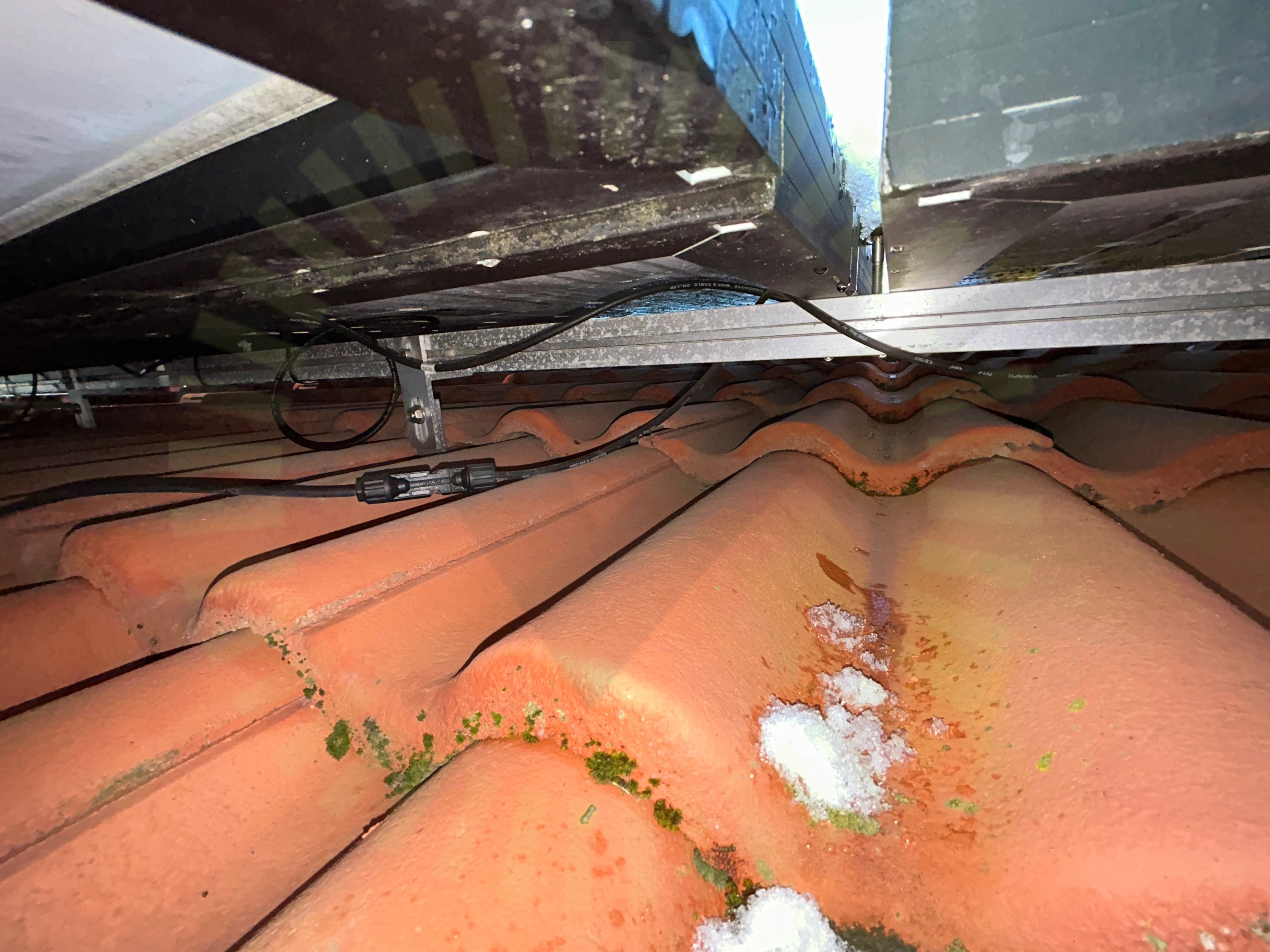

3.5 Stress på kontakter
Inte godkänd
Kontakt ej dragavlastad och utsätts för väderpåverkan.
Godkända kontrollpunkter
6/18
Ej tillgängligt vid besiktning
7/18
Varselmärkning
Anmärkningar
1/3

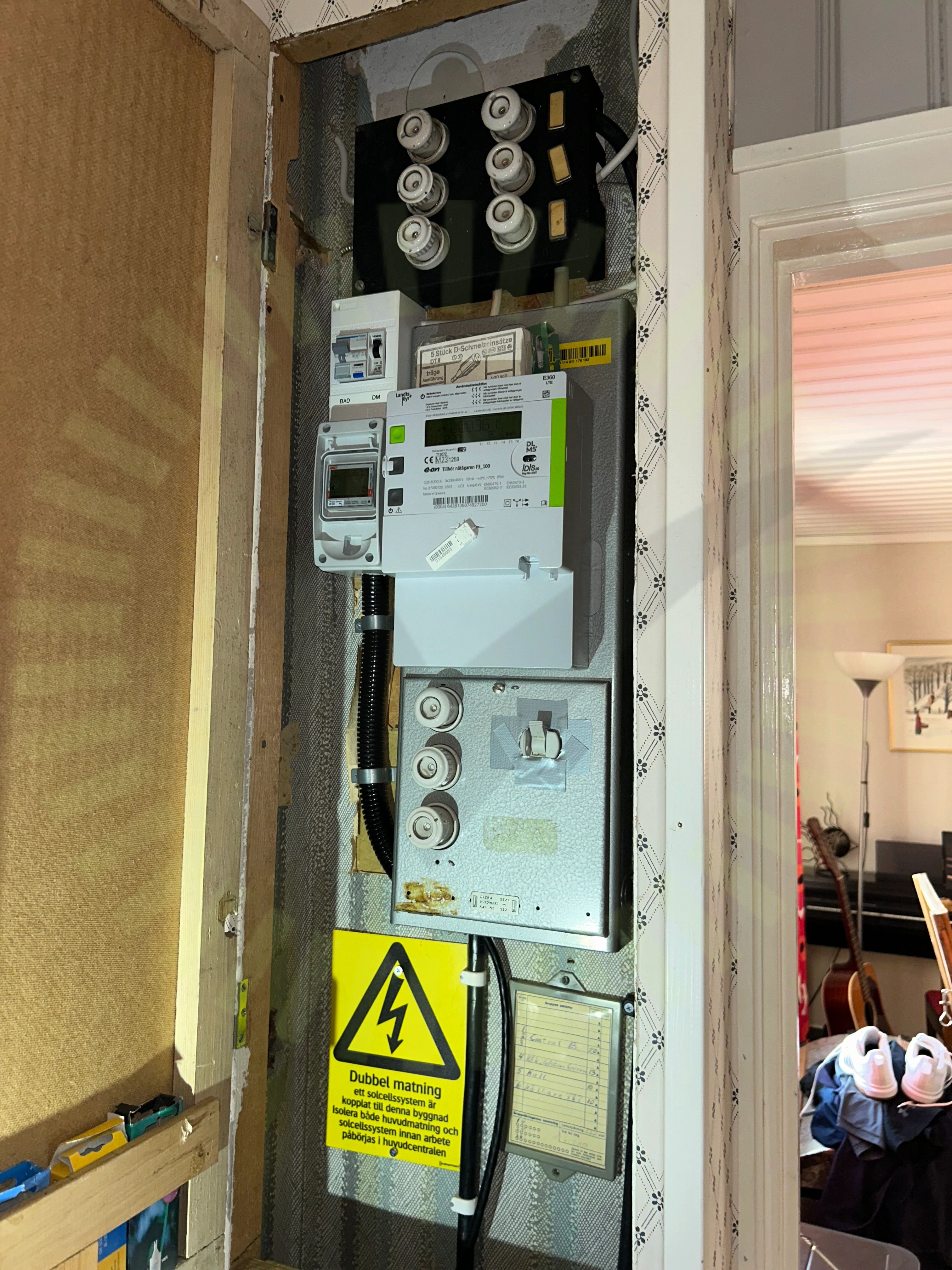

4.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
Godkända kontrollpunkter
2/3
Växelriktare
Anmärkningar
1/35

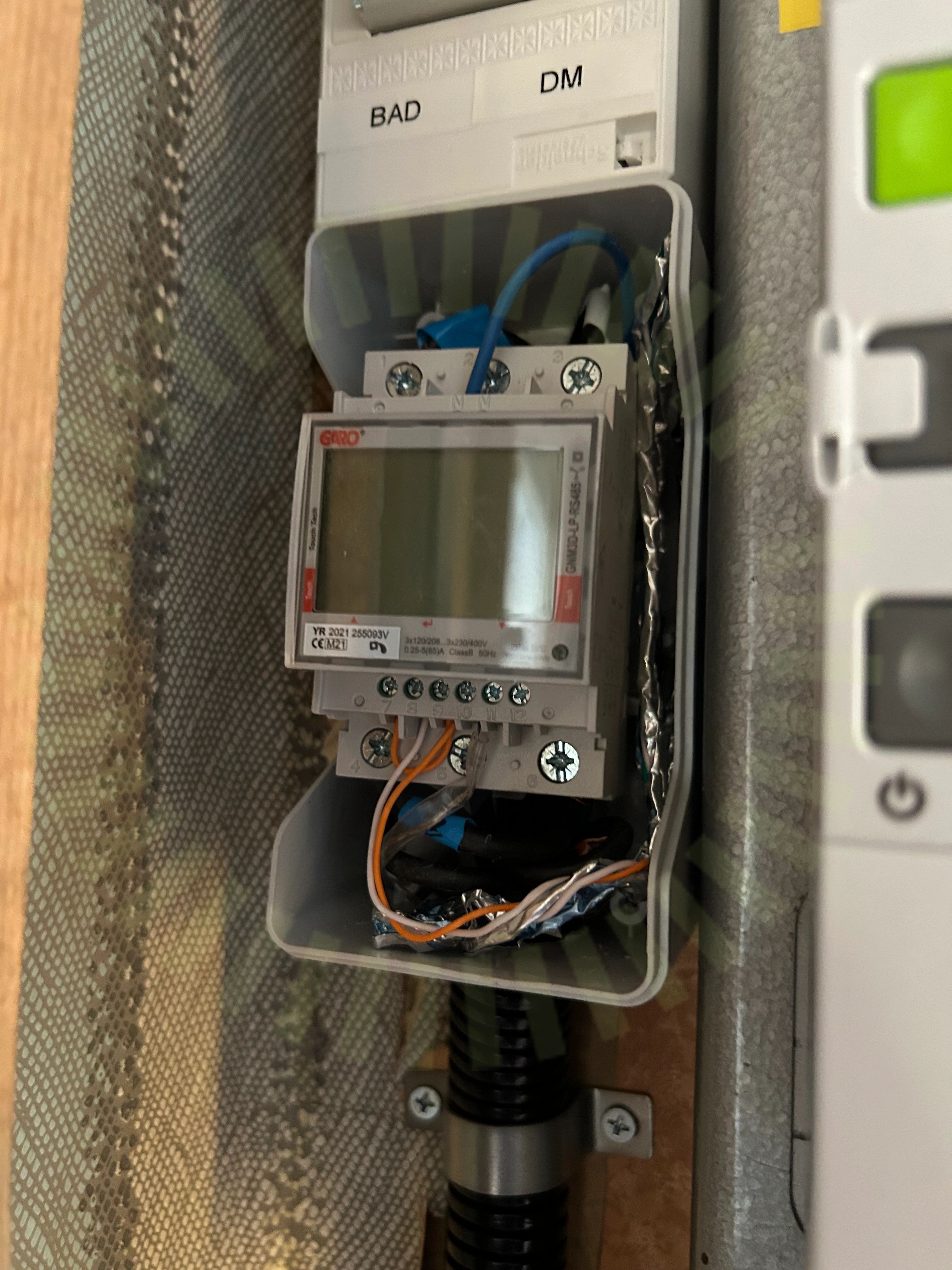

5.1 Smartmätare
Inte godkänd
Smartmätare är inte fastsäkrad, ligger löst i kapsling.
