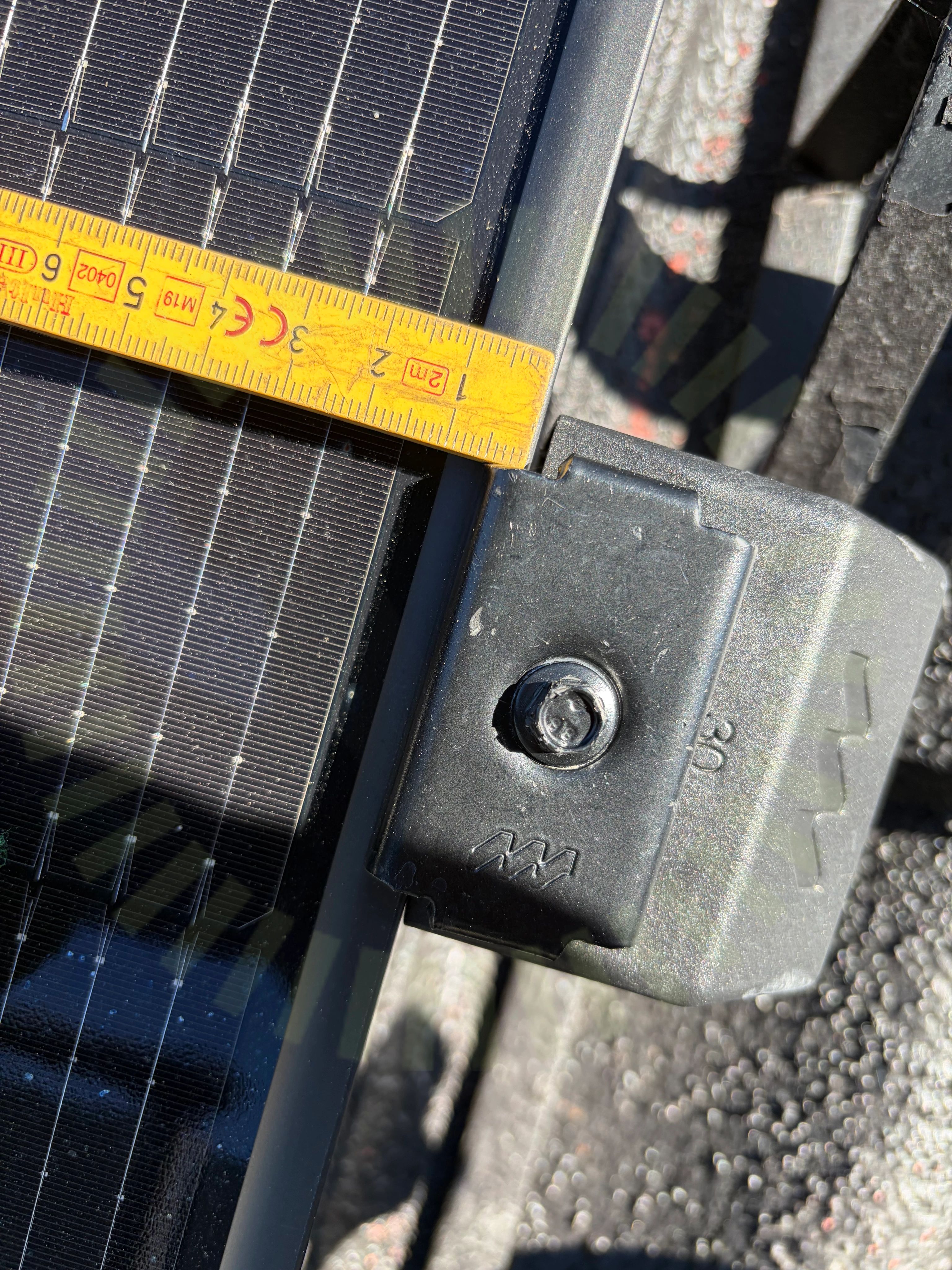

4.1 Klämmornas överlappning
Inte godkändKlämman överlappar inte tillräckligt på ramen.
Besiktningsrapport
9.9
Installation genom
Hammarö Solenergi
Datum
8 maj 2026
Ort
Hammarö, Värmlands län
98% godkända2% ej godkända
Om installationen
PanelerJa Solar: JAM54D41/LB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSolinteg: MHT-(10-20K)-40
BatteriEnerShare: Core
TillbehörUndercentral
TillbehörSmartmätare: RMK (Solinteg)
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
16/16Antal modulerAvstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
7/7Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorPlacering av smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1: Ja Solar: JAM54D41/LB
Anmärkningar
1/15Godkända kontrollpunkter
14/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
1/23
5.1 Kabeluppfästning
Inte godkändKablage är förlagt i panelramen utan ytterligare fastsättning och riskerar att med tiden ramla ur ramen och ligga mot takytan.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
32/35AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/35DC Max SpänningDC Min SpänningSträngdesign
