Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Solivo

Datum

22 mars 2024

Ort

Landvetter, Västra Götalands län
Kontaktdon
Skenans utstick för klämma
Kabeluppfästning
96% godkända4% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörUndercentral
Solivo

Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1
Missvisande varselmärkning

ESDEC Lutande Panntak

Anmärkningar

2/26

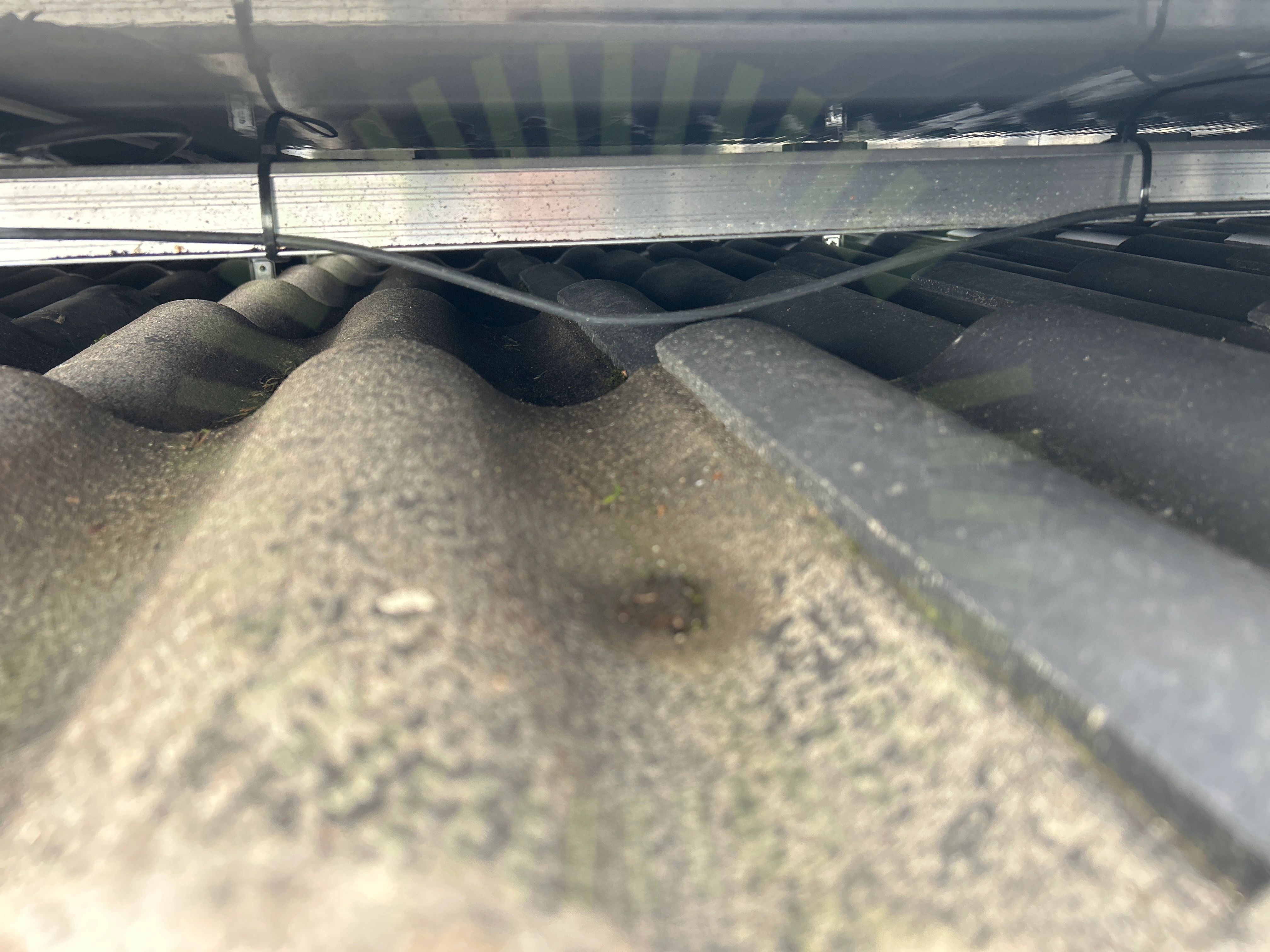

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

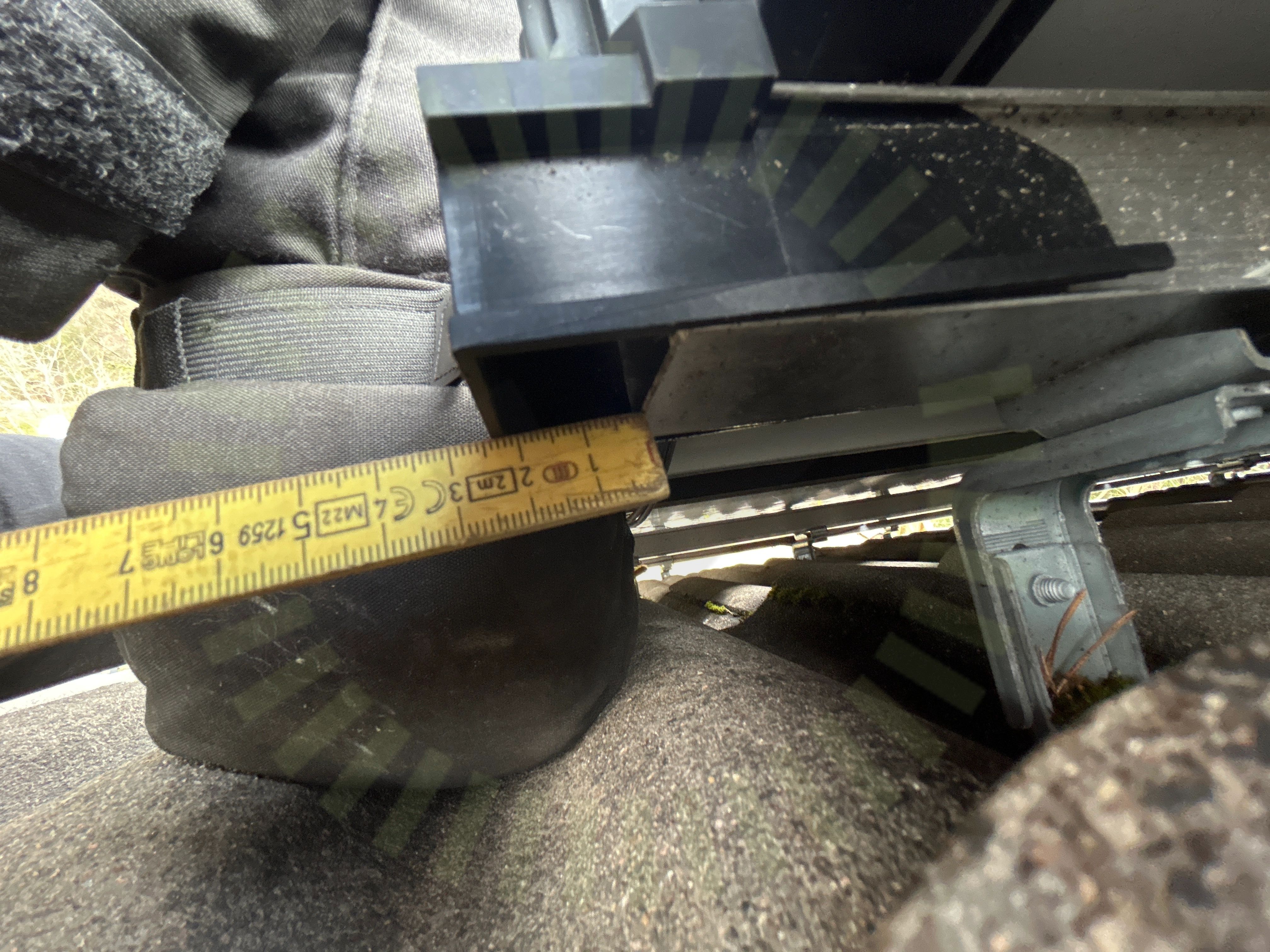

Skenans utstick för klämma

2.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

Godkända kontrollpunkter

23/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

GroWatt: MOD 10-15KTL3-X

Anmärkningar

1/43

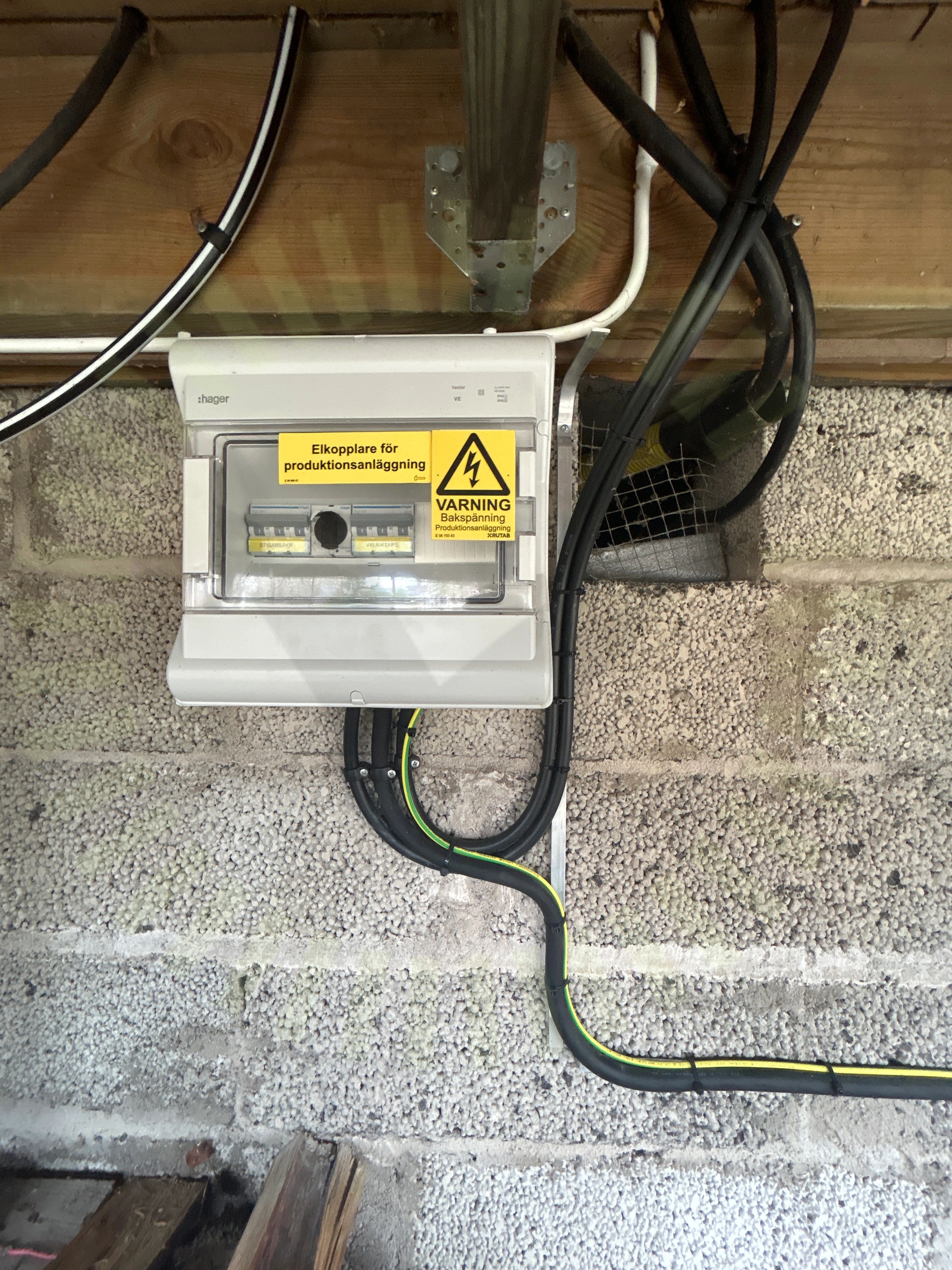

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

42/43
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/16
Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
