Besiktningsrapport
9.6
Installation genom
SunBro
Datum
2 oktober 2023
Ort
Myggenäs, Västra Götalands län
AC anslutning växelriktare
Avstånd till hav
Förskruvningar
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/8

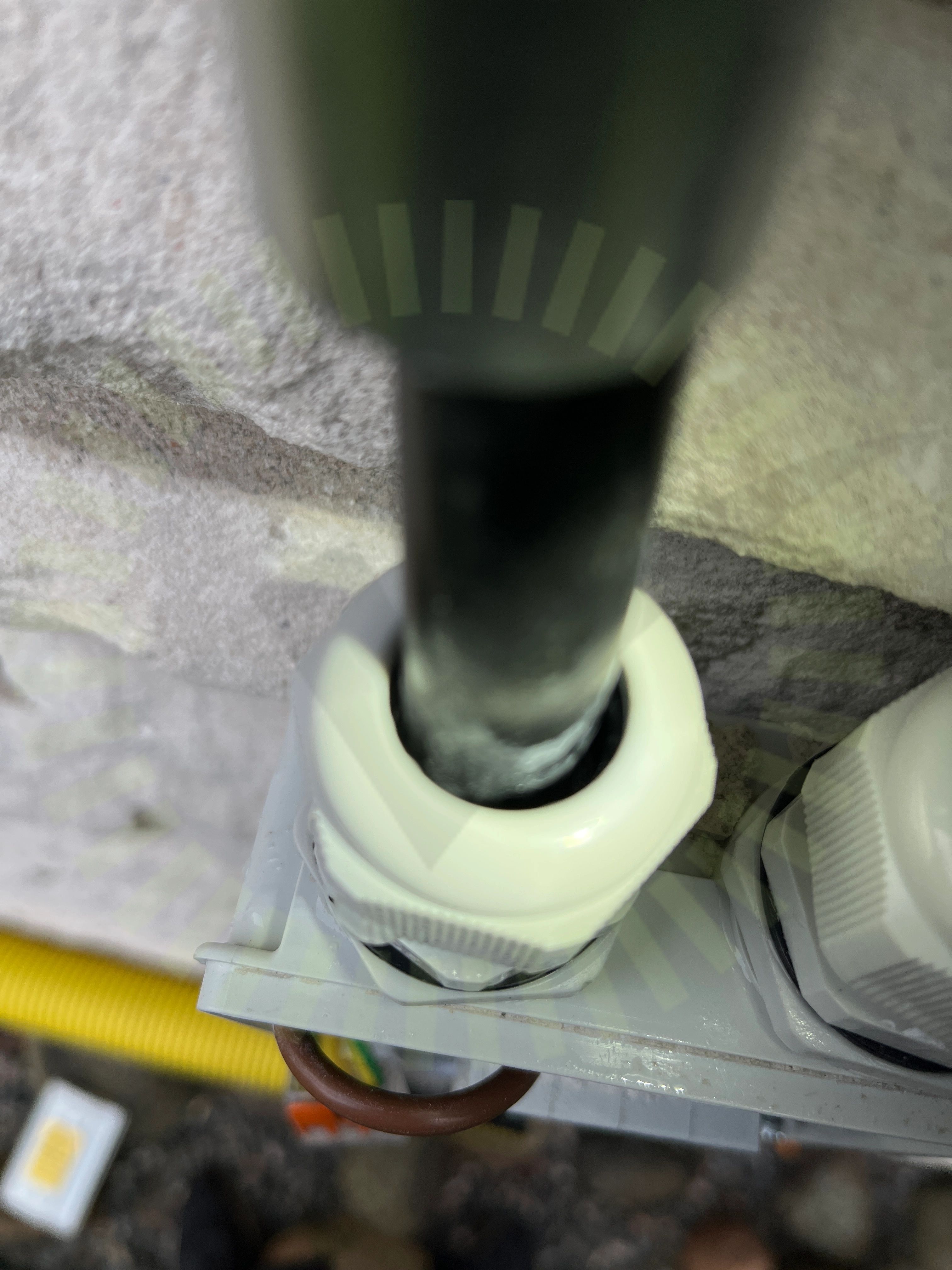

2.1 Förskruvningar
Inte godkänd
Förskruvning håller inte om kablage.
Godkända kontrollpunkter
7/8
Anslutning
Böjradie
Egenskaper
Identifiering
Infästning
Placering
Yttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
16/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Weland Stål: Råspont
Godkända kontrollpunkter
21/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/22
Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35
7.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

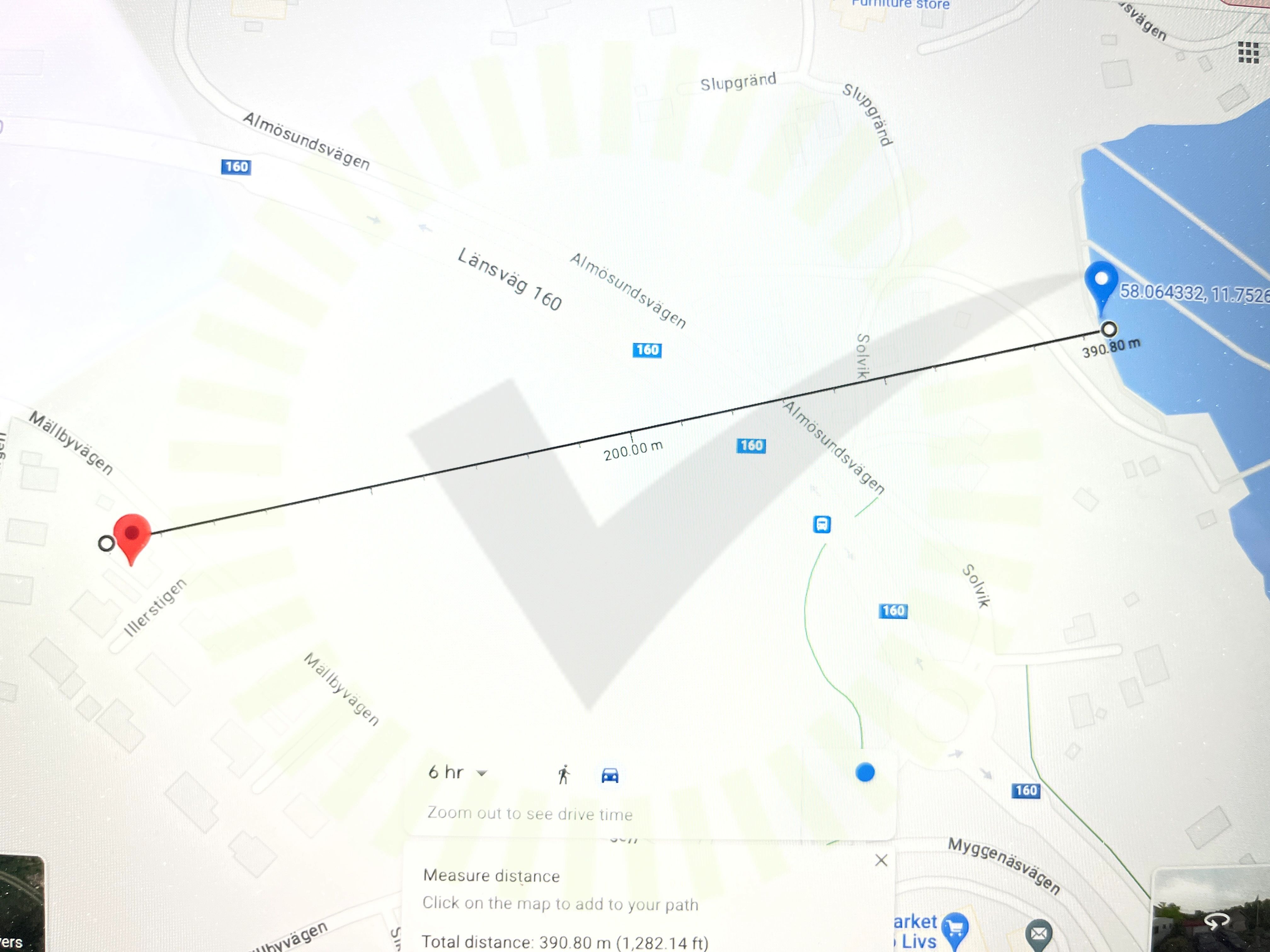

7.2 Avstånd till hav
Inte godkänd
Växelriktaren är placerad för nära havet. 390 meter uppmätt via Googlemaps.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8
Godkända kontrollpunkter
33/35
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
