Besiktningsrapport

8.4

Installation av

Elteknik i Lund

Datum

14 september 2023

Ort

Bara, Skåne län

Takkrokarnas CC

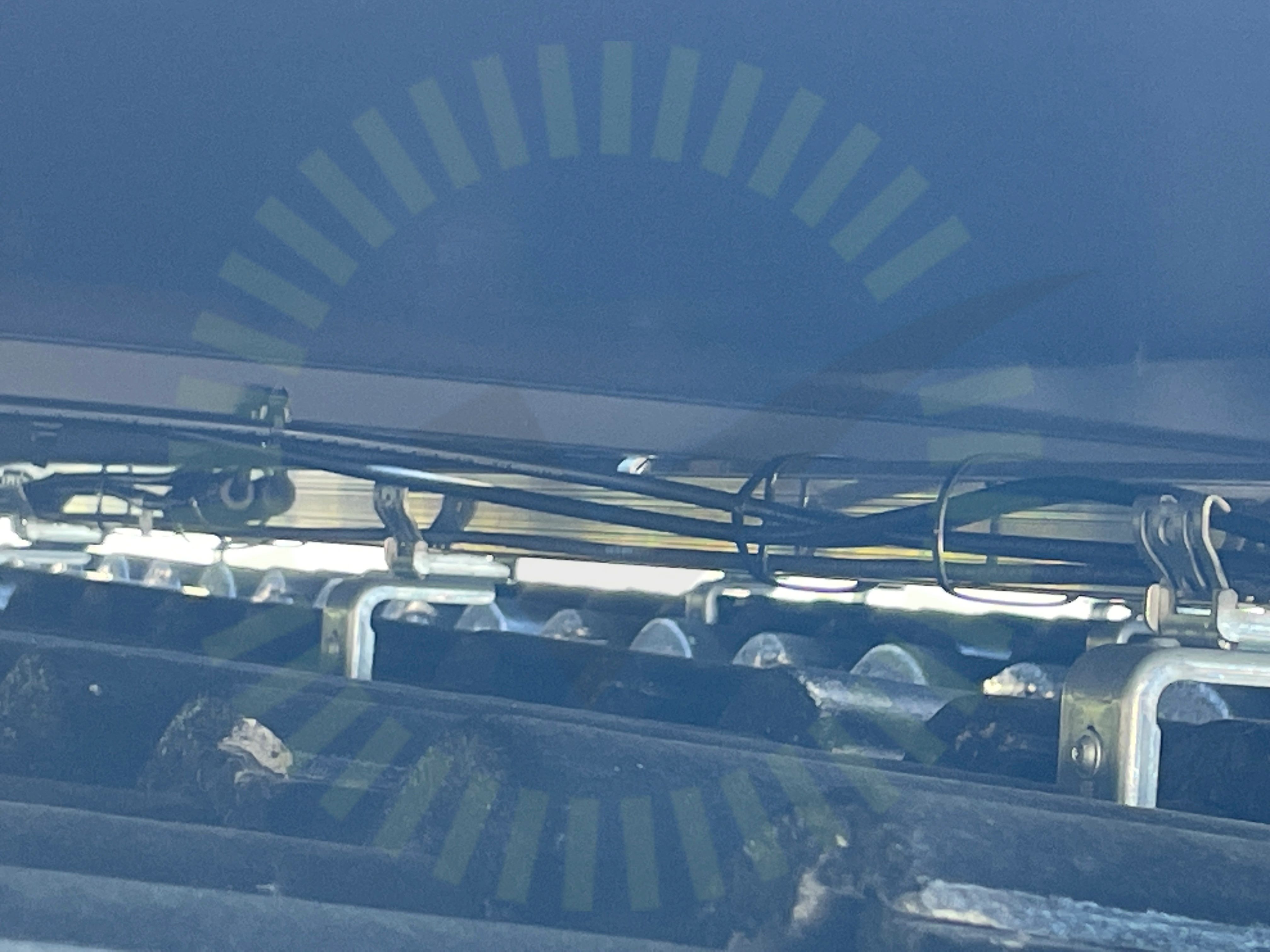

Panelkablagets böjradie

Skenans utstick för klämma

+ 8

85% godkända

15% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Undercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (30)Undercentral (9)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

2/15

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

2.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/15

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

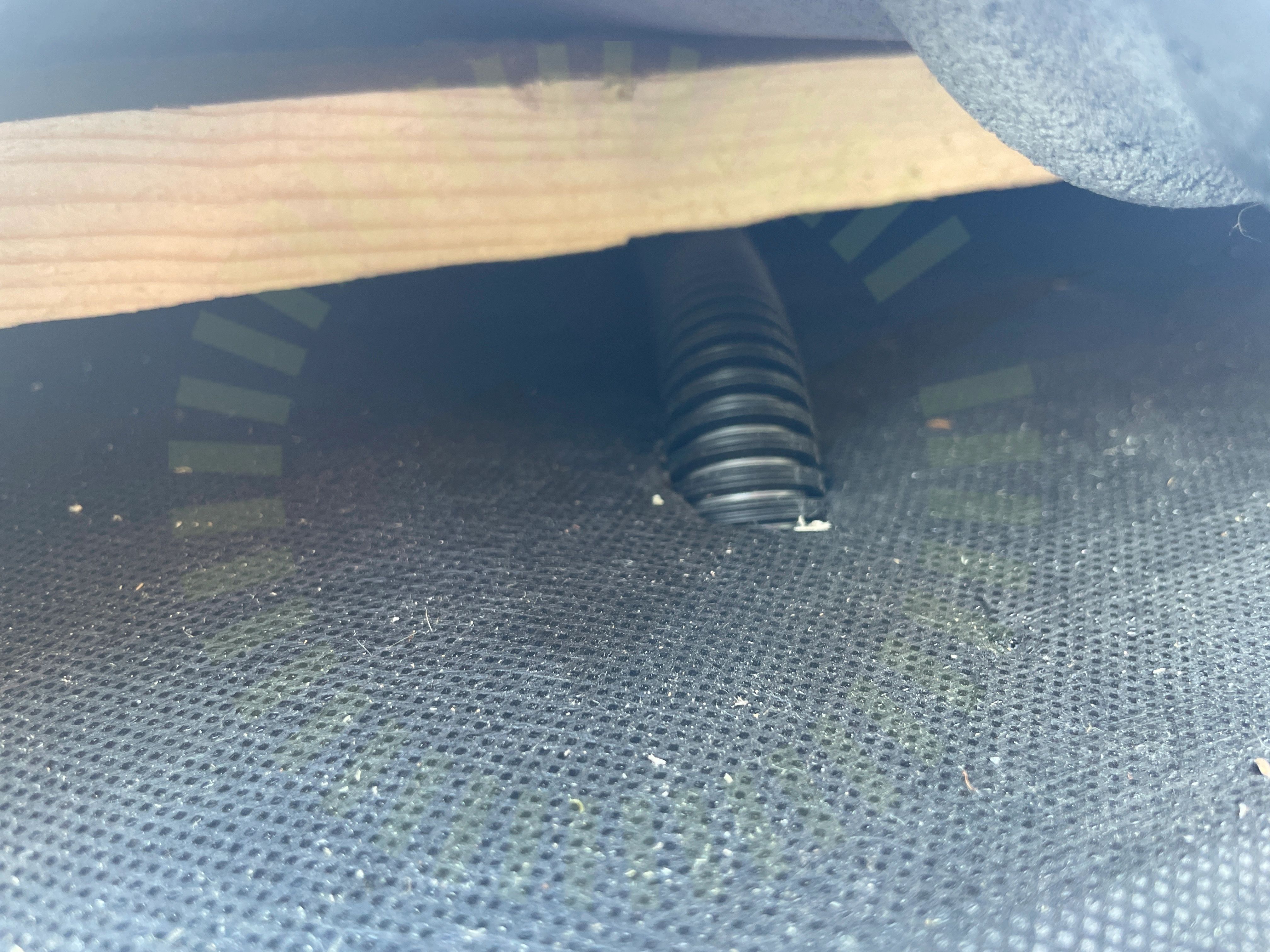

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.4 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 750mm. Segment 1,3 och 5.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/7

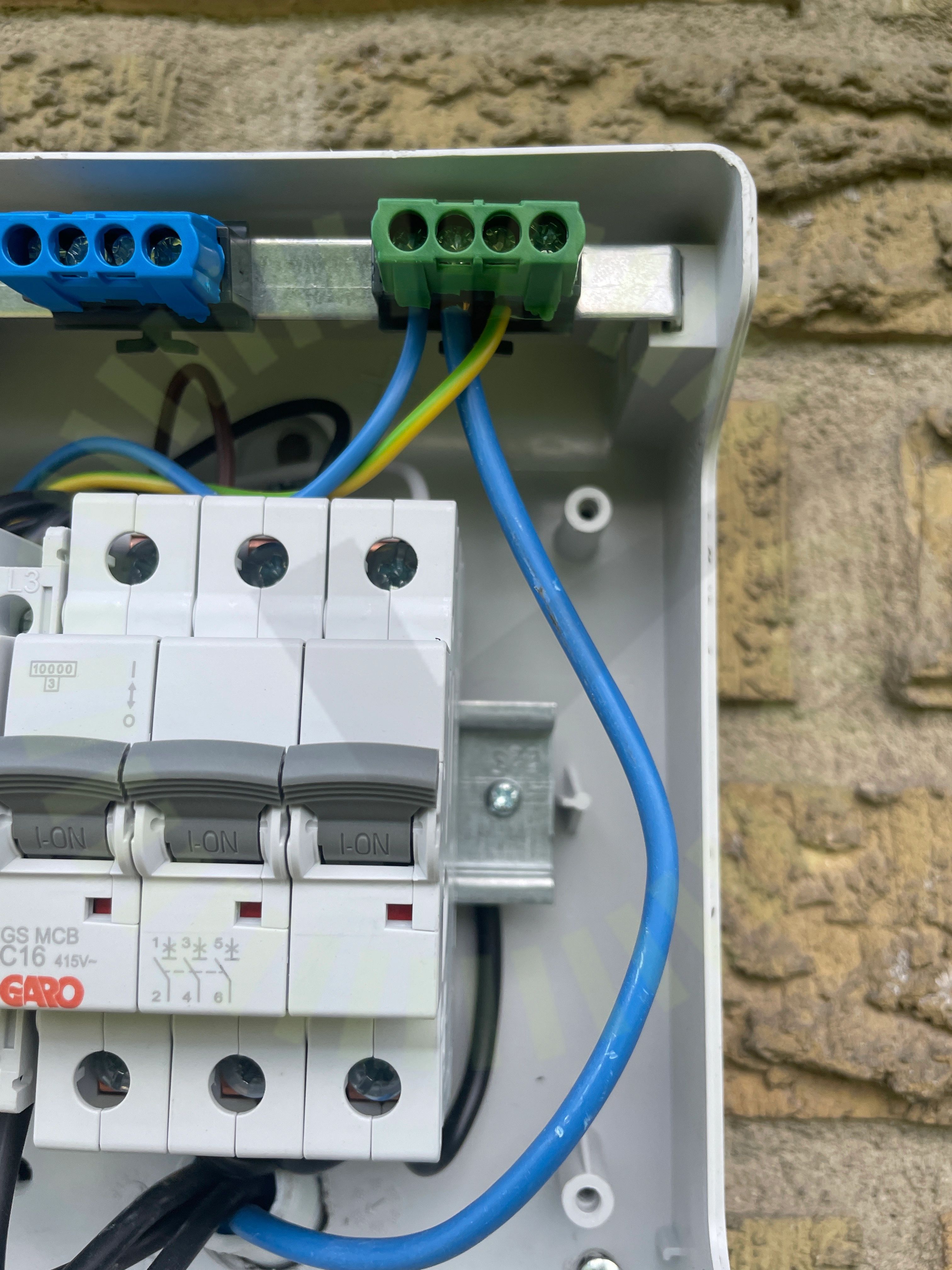

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

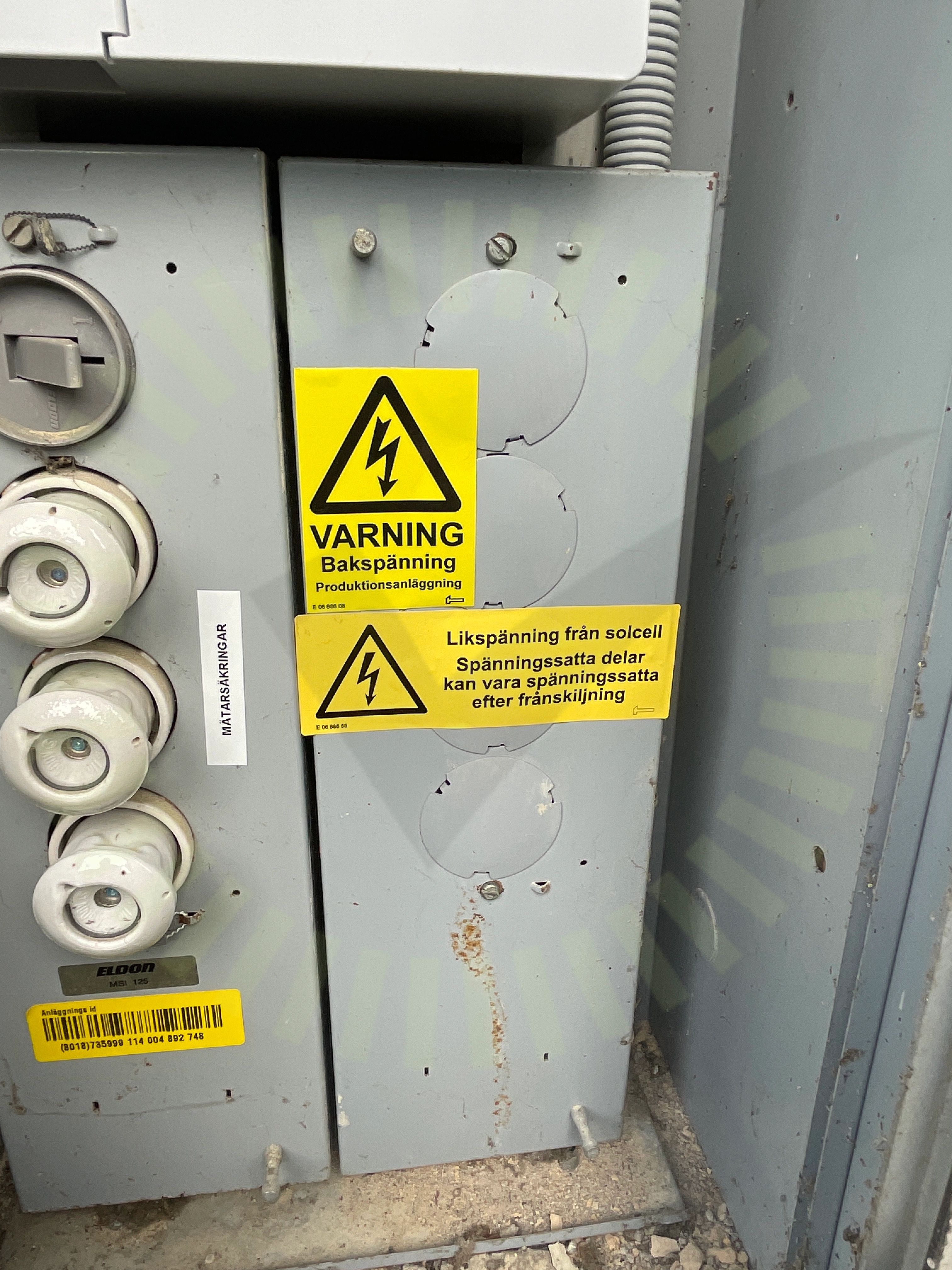

5.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5

Informering av solceller

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/34

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Solis: Manual S5-GR3P(3-13)K FN EUR V1.3(20230207), Sida 15

6.2 DC Kontakter

Inte godkänd

Kontakter får ej vara bottnade.

MA231 (de_en) Assembly instructions, Sida 10.

6.3 Växelriktarens IP klassning

Inte godkänd

Tätningar saknas för oanvända kontakter.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

29/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Genomföringar

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

2/34

DC Max Ström

Strängdesign
