Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Skandica Solar

Datum

23 januari 2024

Ort

Olofstorp, Västra Götalands län
Klämmornas överlappning
Kabeluppfästning
Avstånd närliggande objekt
87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Kund saknar komplett underlag för sin solcellsanläggning.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/22

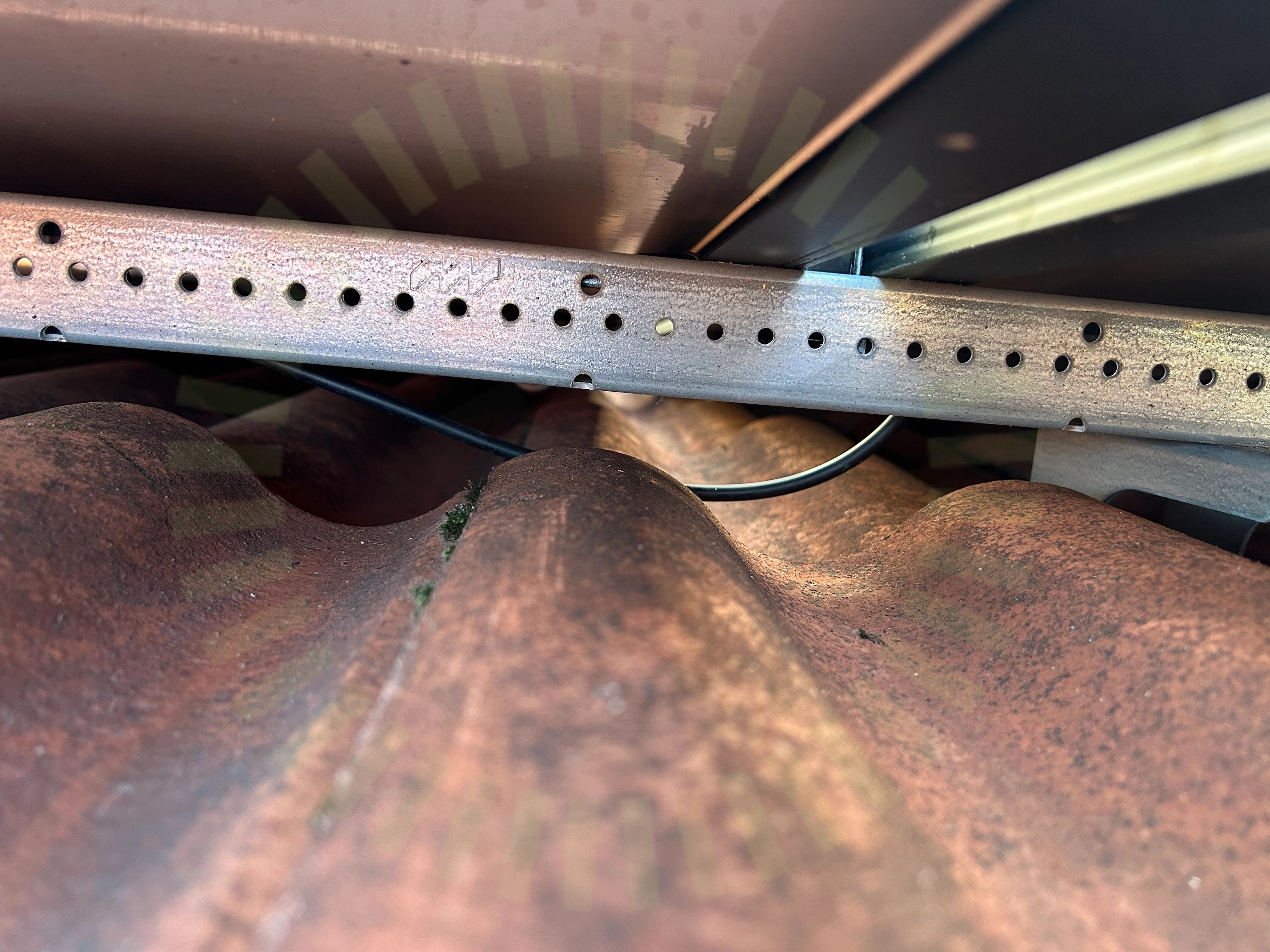

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

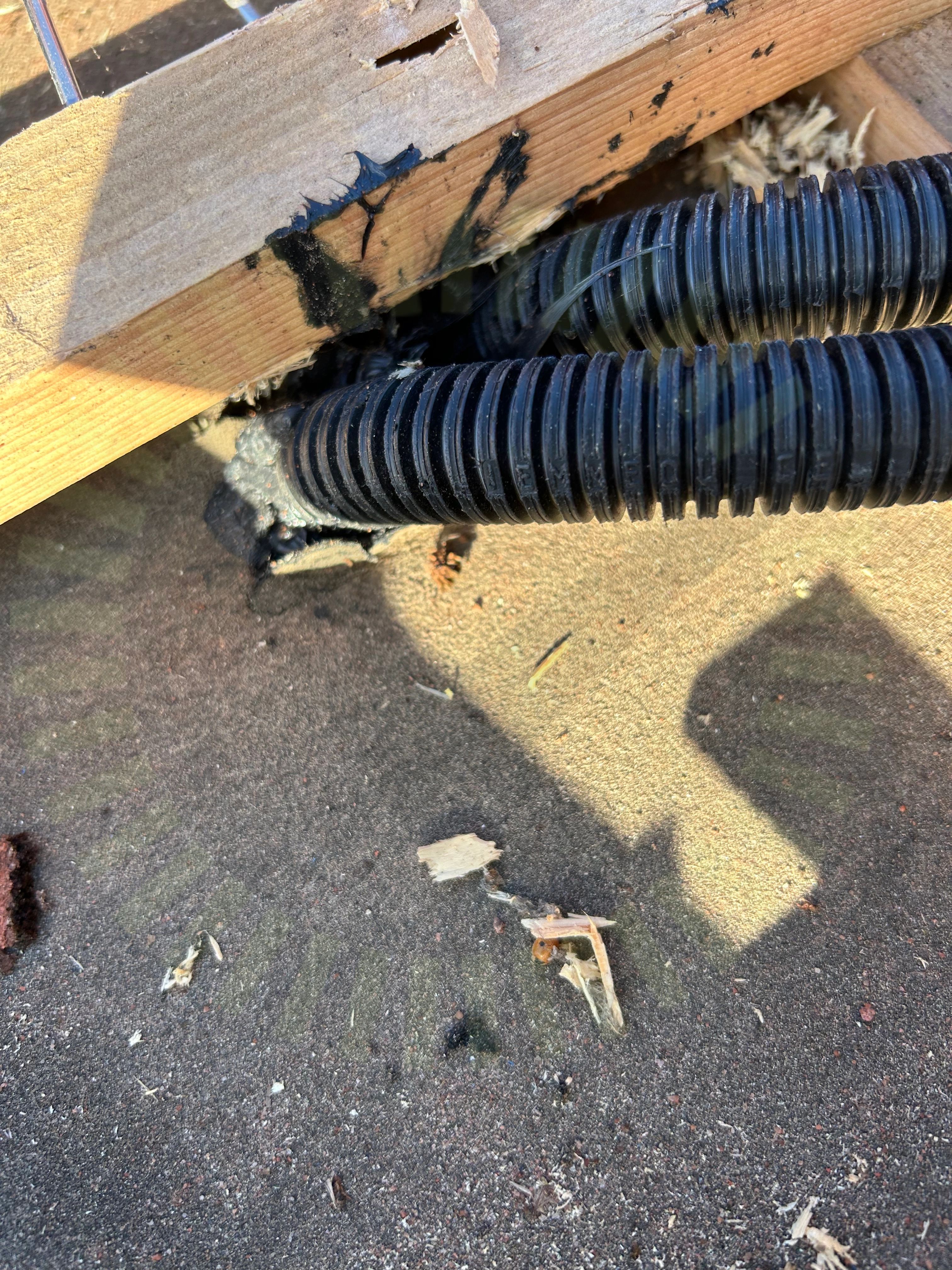

Takgenomföring

2.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

3/18

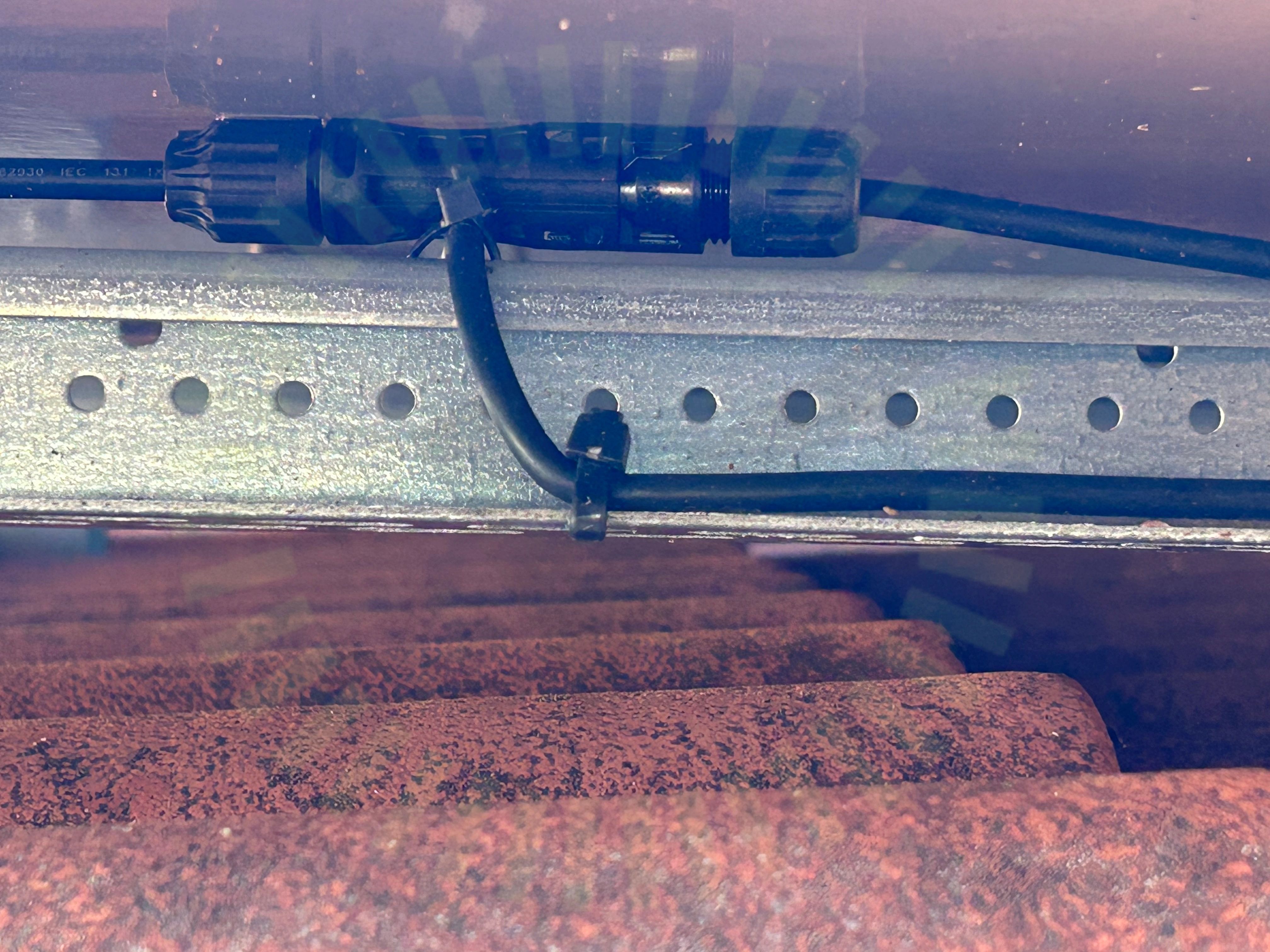

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

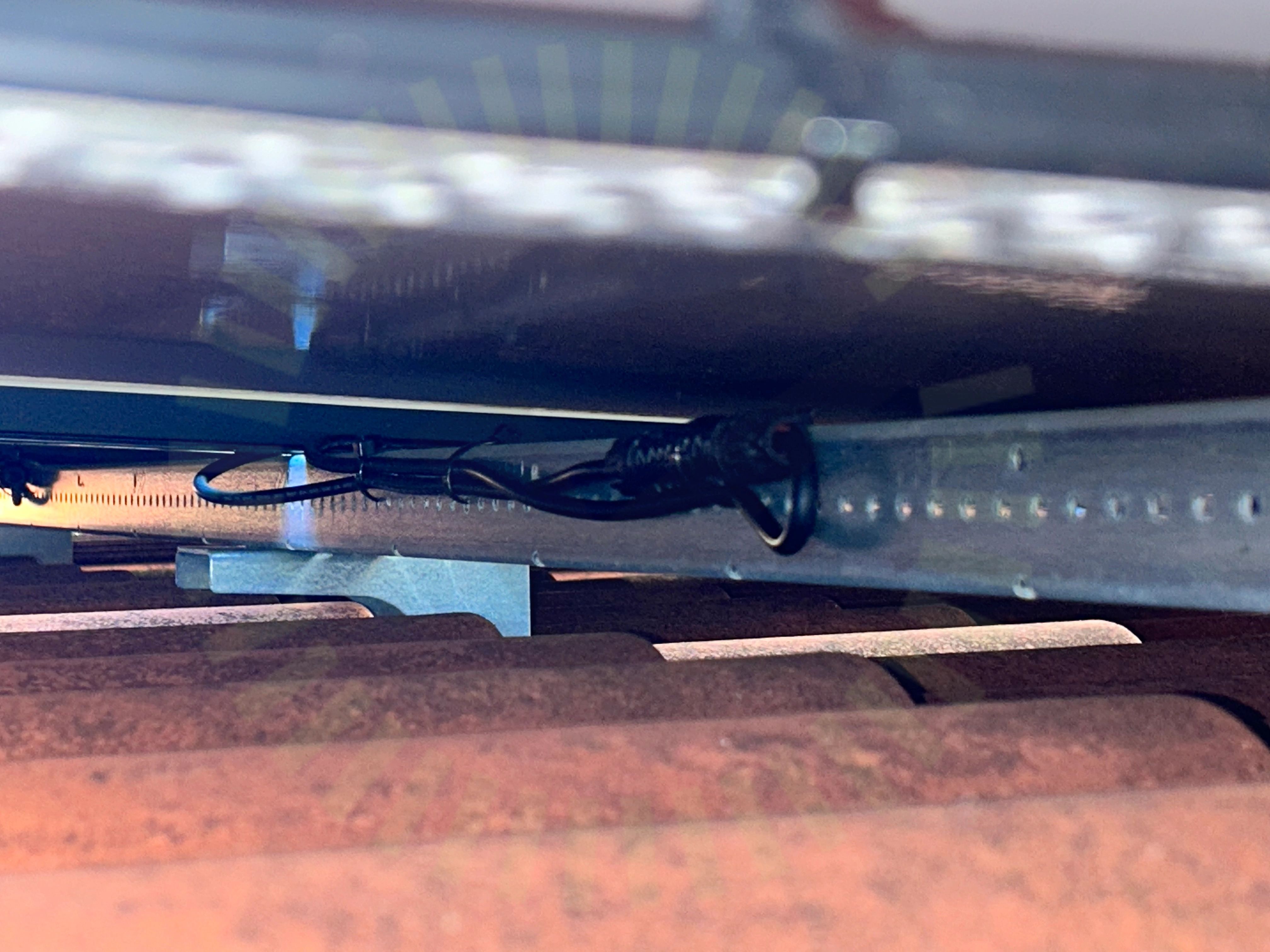

Kontaktdon

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

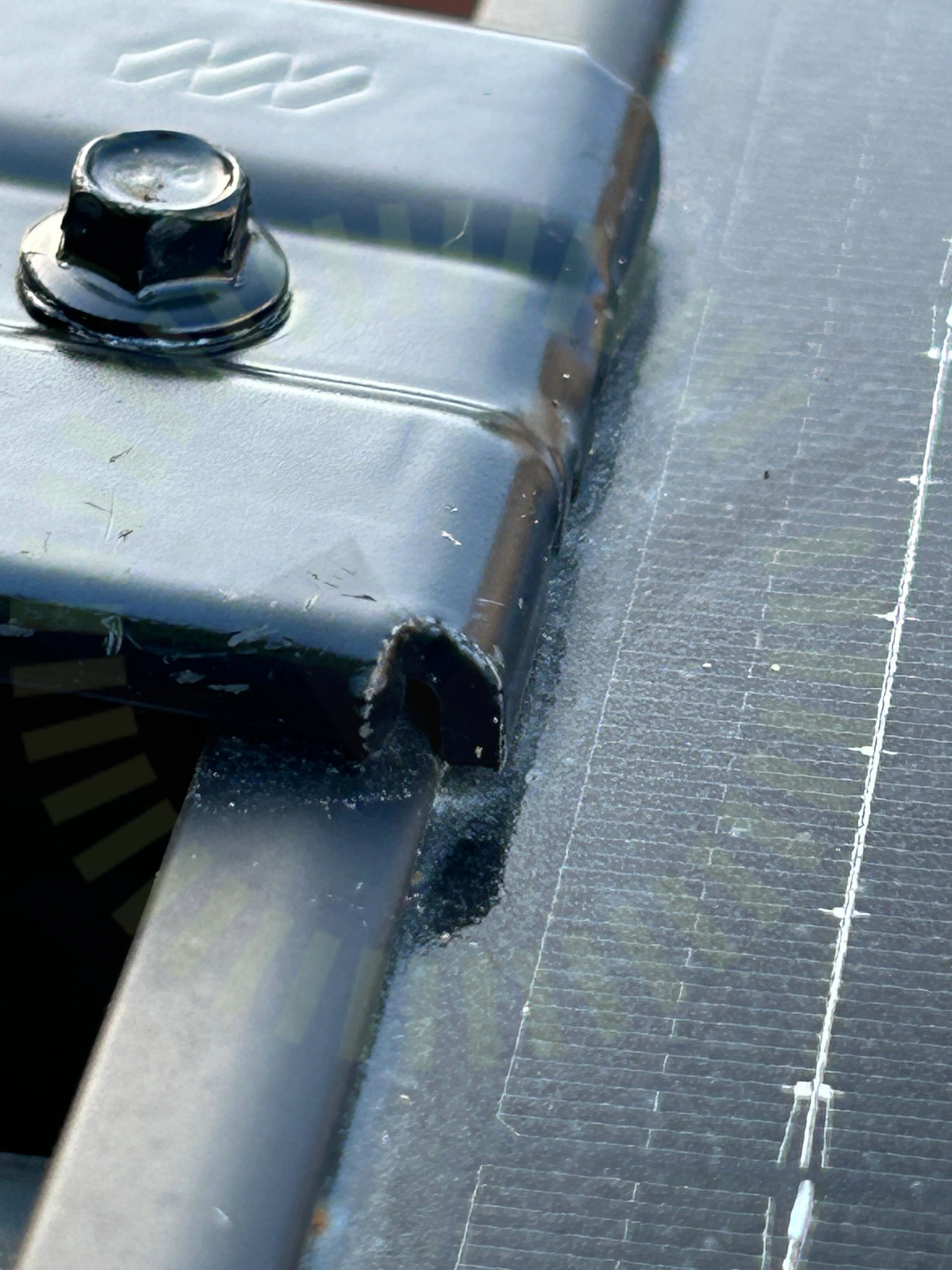

Klämmornas överlappning

3.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

PV module installation and maintenance manual A1 2023 sida 21-22.

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

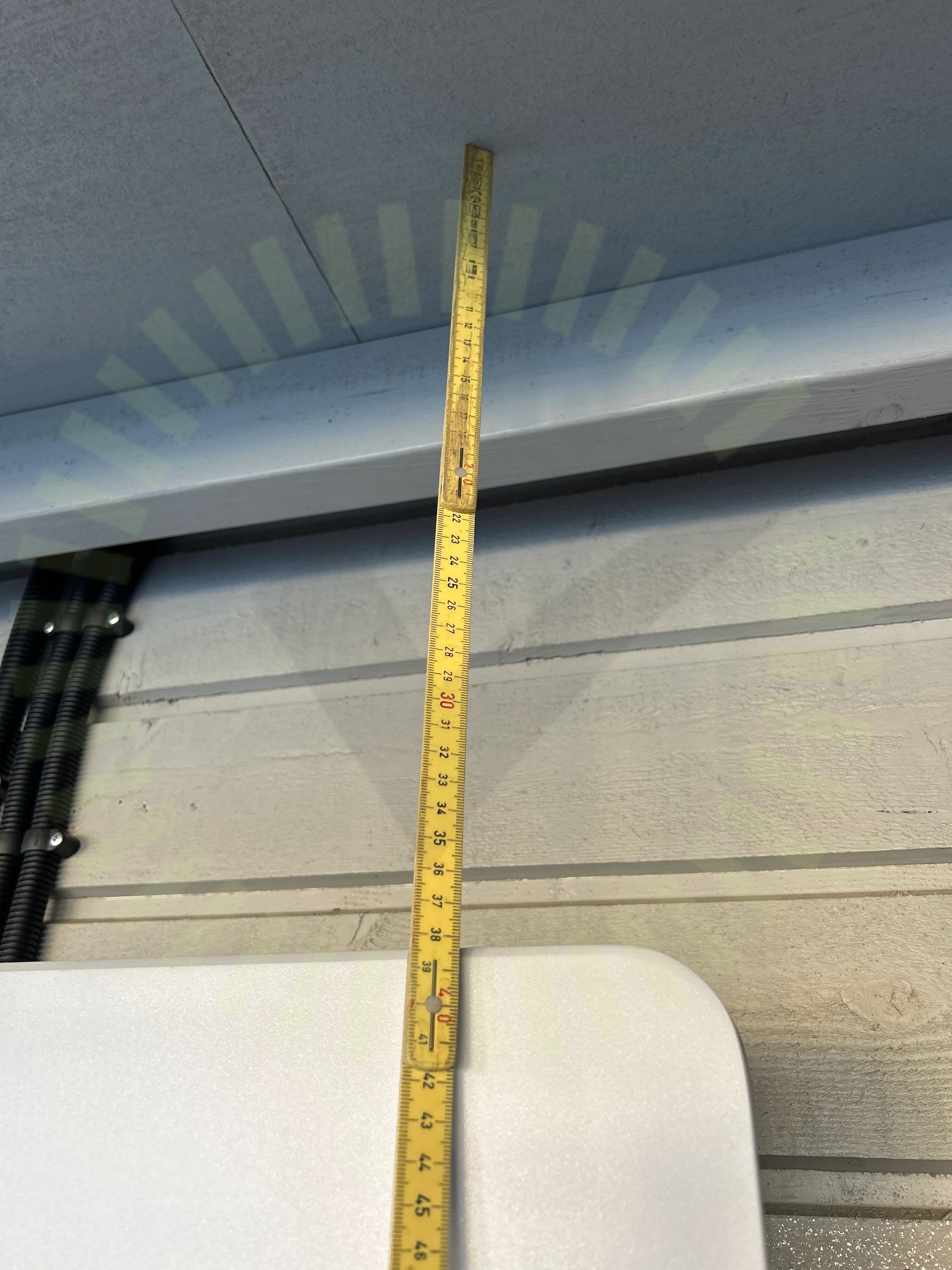

Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

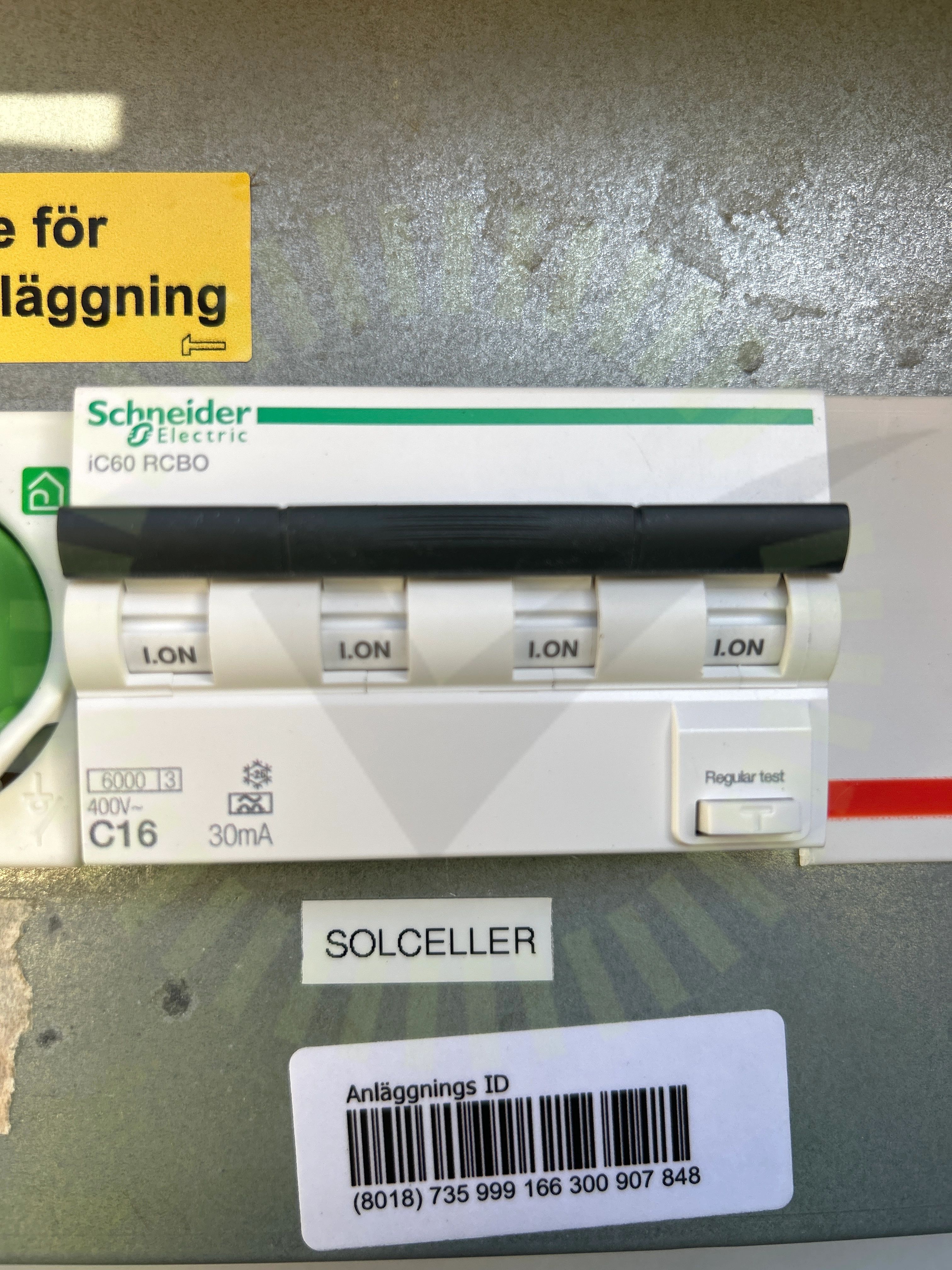

Jordfelsbrytare

5.2 Jordfelsbrytare

Rekommendation

Jfb bryter ej på rekommenderad mA.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

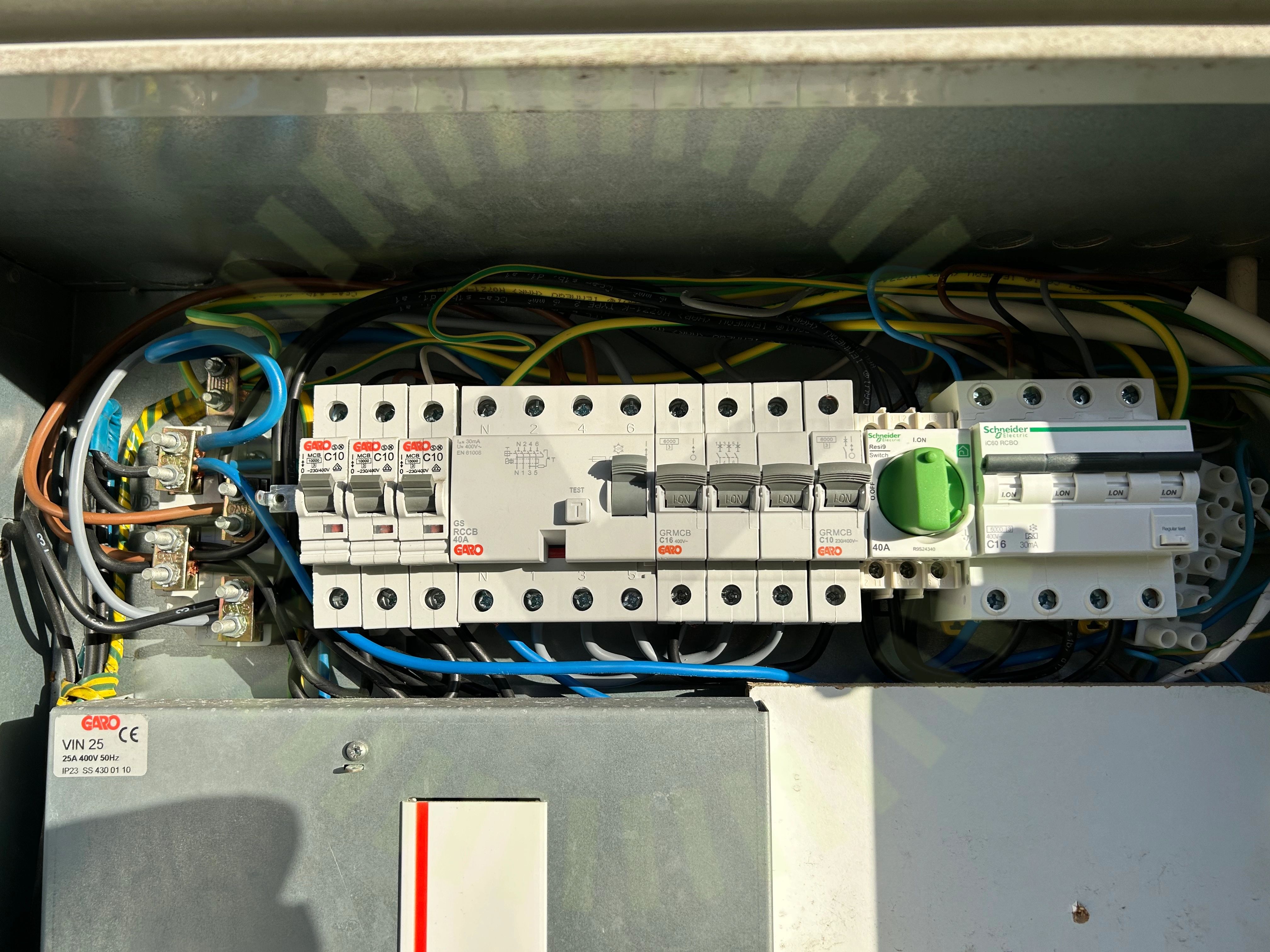

Dubbel matning

5.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

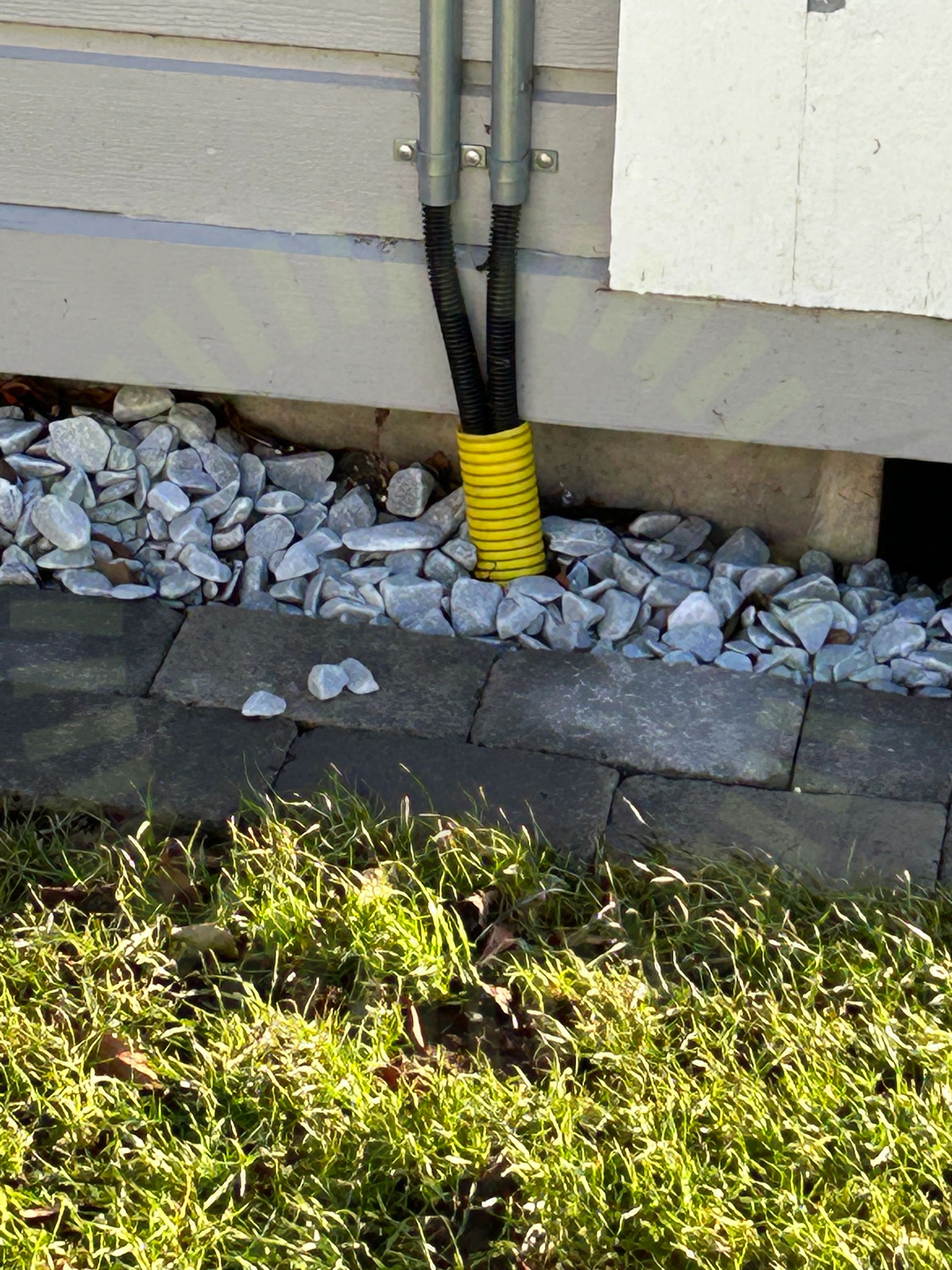

Väderbeständigt material

5.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Den gula slangen skall inte vara över marknivå.

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömFastsäkring av produktFörskruvningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
DC Min Spänning
