1.1 Mätprotokoll DC
Inte godkändSträngarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.5
Installation genom
EcoKraft
Datum
20 mars 2023
Ort
Torslanda, Västra Götalands län
88% godkända12% ej godkända
Om installationen
PanelerSolarWatt: Vision H 3.0
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSMA: STP (12-25)-50
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/21.2 Strängschema
Inte godkändSträngschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
6/28

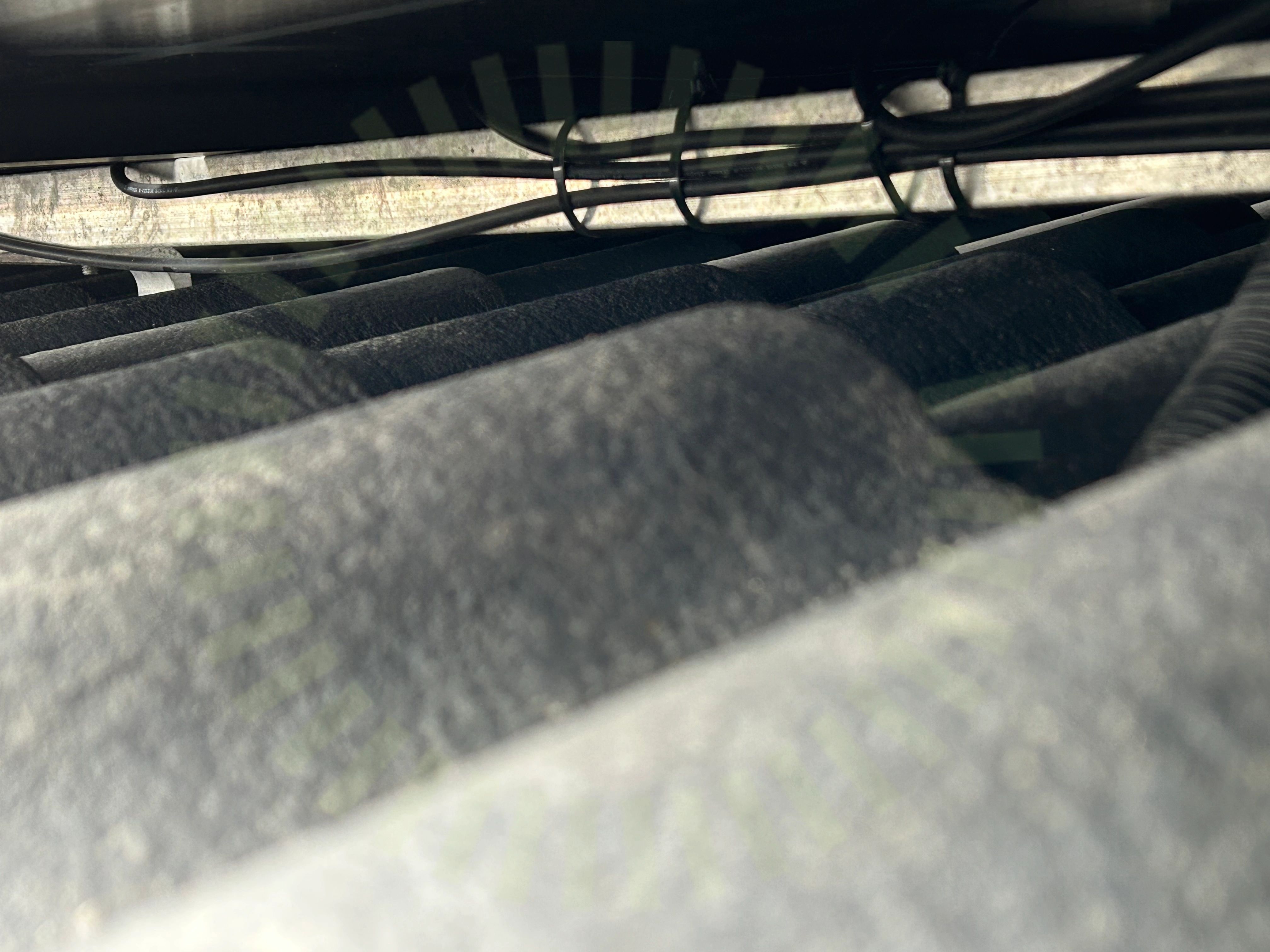

2.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
2.2 Skenornas överhäng
Inte godkändLastberäkning är fel. Överhäng 28cm
Snö- och vindlastberäkning

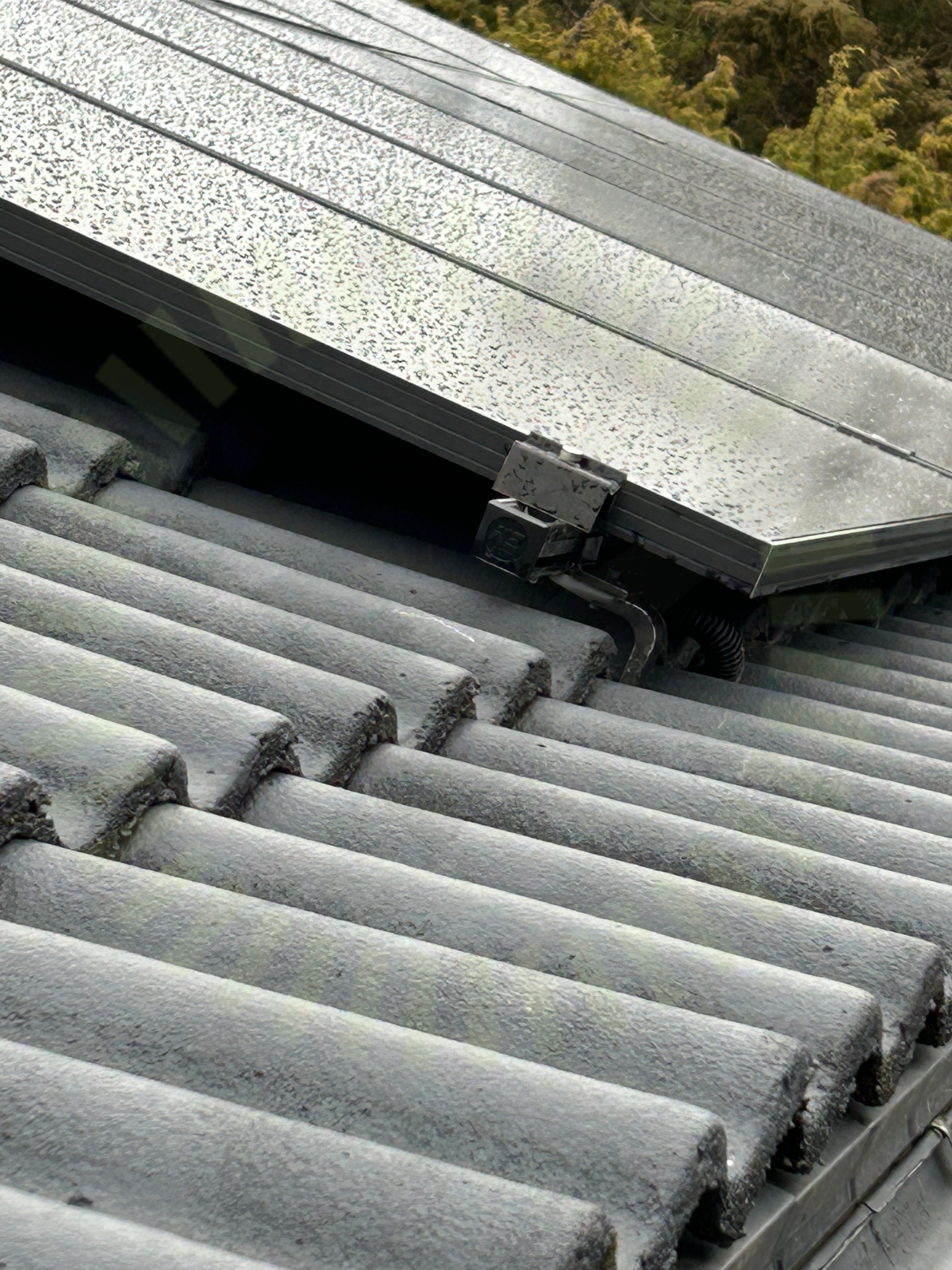

2.3 Snö- och Vindlastberäkning
Inte godkändLastberäkningen stämmer inte med verkligheten. Står schletter i beräkning. Och det sitter K2 på tak
Tillverkarens montageanvisningar

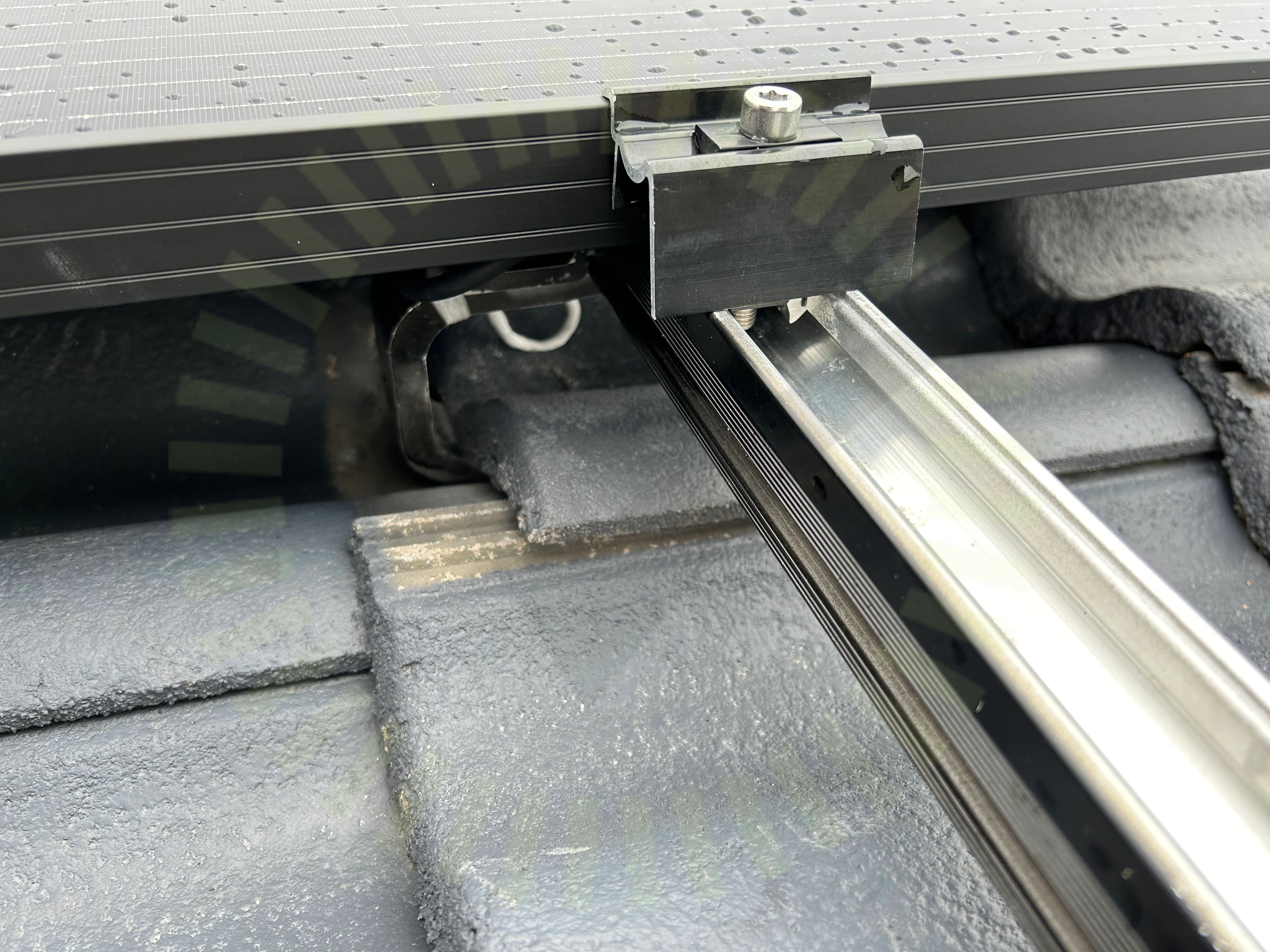

2.4 Takkrokar
Inte godkändInfästning följer inte tillverkarens anvisningar
2.5 Takkrokarnas CC
Inte godkändLastberäkning är fel. 120cm imellan
Snö- och vindlastberäkning
2.6 Takstolsinfästning
Inte godkändNågra takkrokar är ej monterade rätt
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
22/28Använd skruv för klämmaFrämmande materialKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektSkyddTakets lutningTakgenomföringTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, SolarWatt: Vision H 3.0
Godkända kontrollpunkter
16/17Bakstycke FöremålDräneringshålFästens placeringFörbindelse av kontakterKablar dragavlastadeKablarnas böjradieKlämmornas överlappningKontakter skyddadeKopplingslådaMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/17Kontakter
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/29

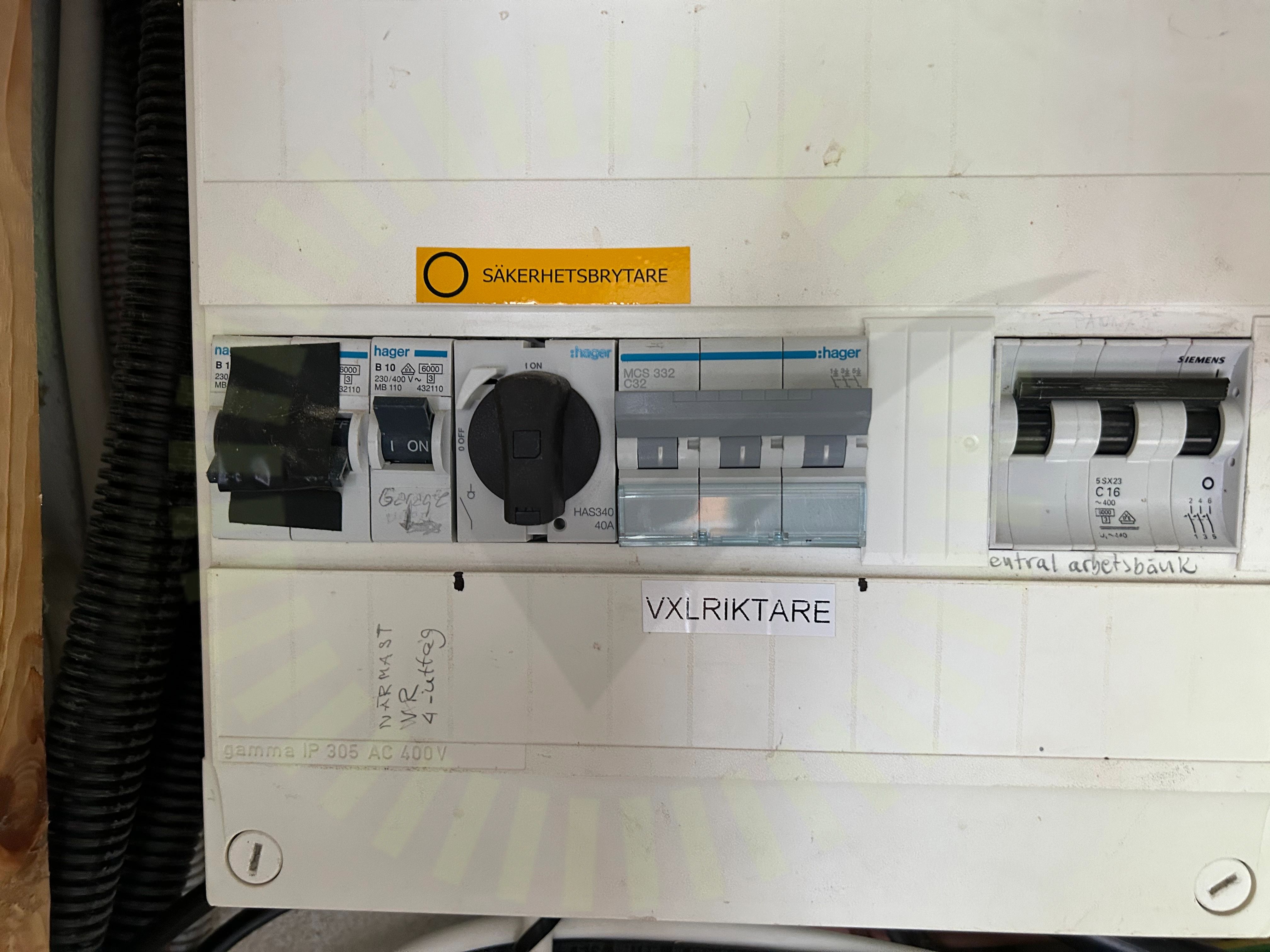

5.1 AC Kablage dimensionering
Inte godkändKabel är inte korrekt dimensionerad. Är 32A säkring med 6mm kabel
Branschstandard
5.2 Jordning av chassi
Inte godkändVäxelriktarens saknar extern PE anslutning mot chassi enligt tillverkarens anvisningar.
Operating manual, STPxx-50-BE-en-10, Sida 35
Godkända kontrollpunkter
27/29AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMax total effektMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
