Besiktningsrapport
8.2
Installation genom
Solvision
Datum
31 maj 2023
Ort
Värmdö, Stockholms län
Mittklämmor
Klämmor rätt förläggning
Underliggande takpanna
+ 2
85% godkända
15% ej godkända
Om installationen
Paneler
QCells: DUO BLK ML-G9
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Huawei: Smart Power Sensor
Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, QCells: DUO BLK ML-G9
Anmärkningar
1/15

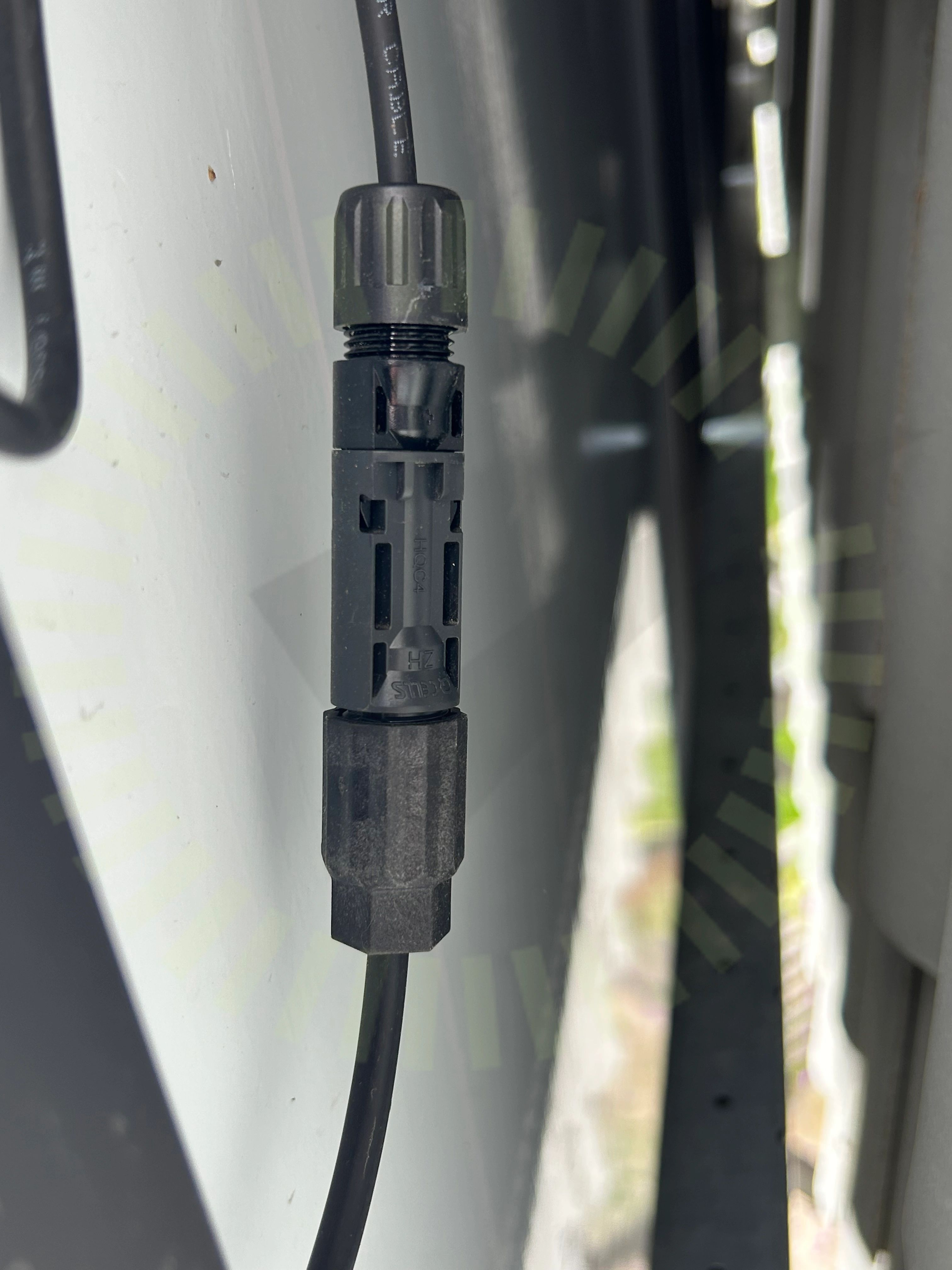

2.1 Förbindelse av kontakter
Inte godkänd
Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
Godkända kontrollpunkter
14/15
Tak 1, Weland Stål: Läktfästen
Anmärkningar
8/23

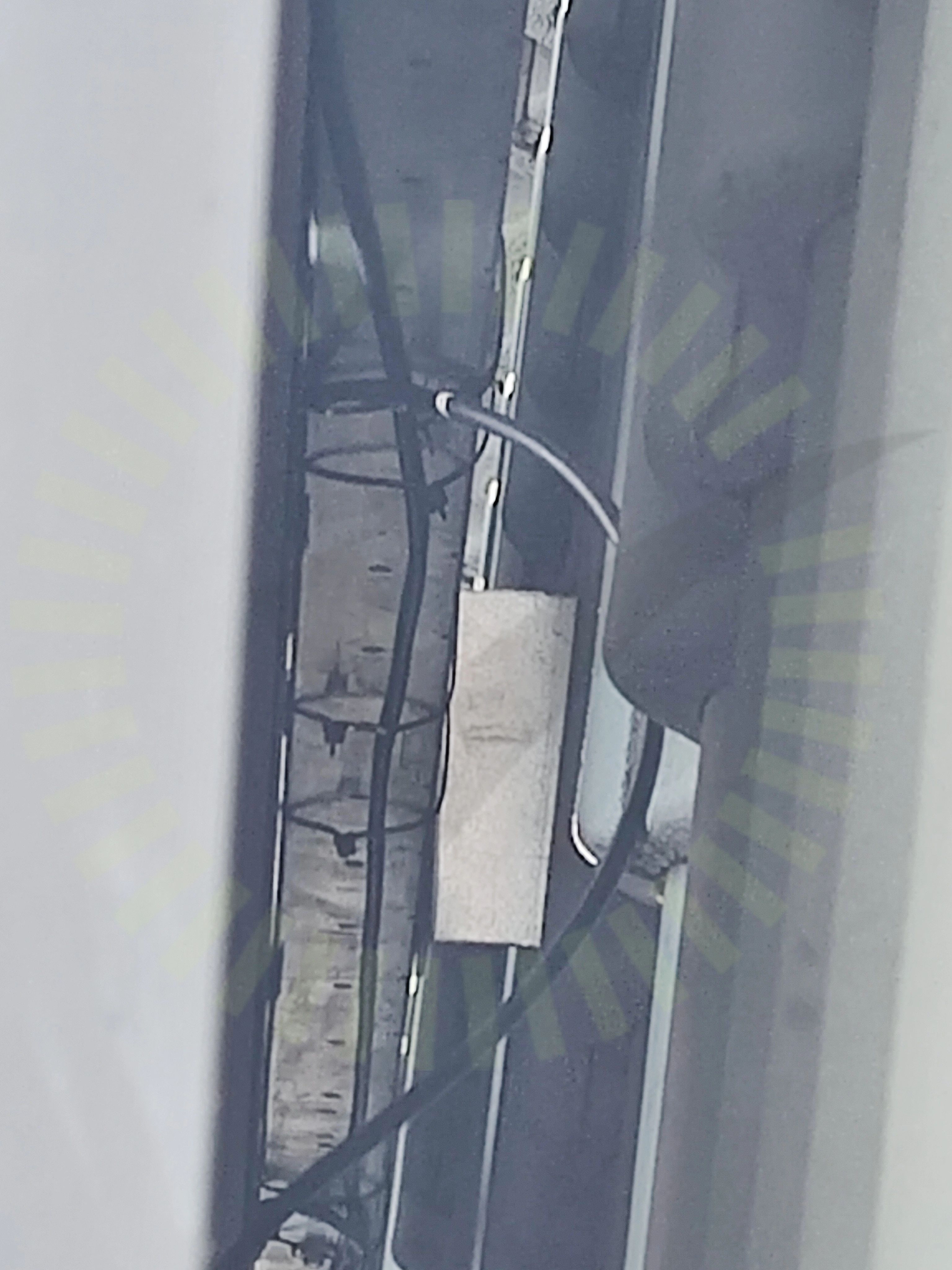

3.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

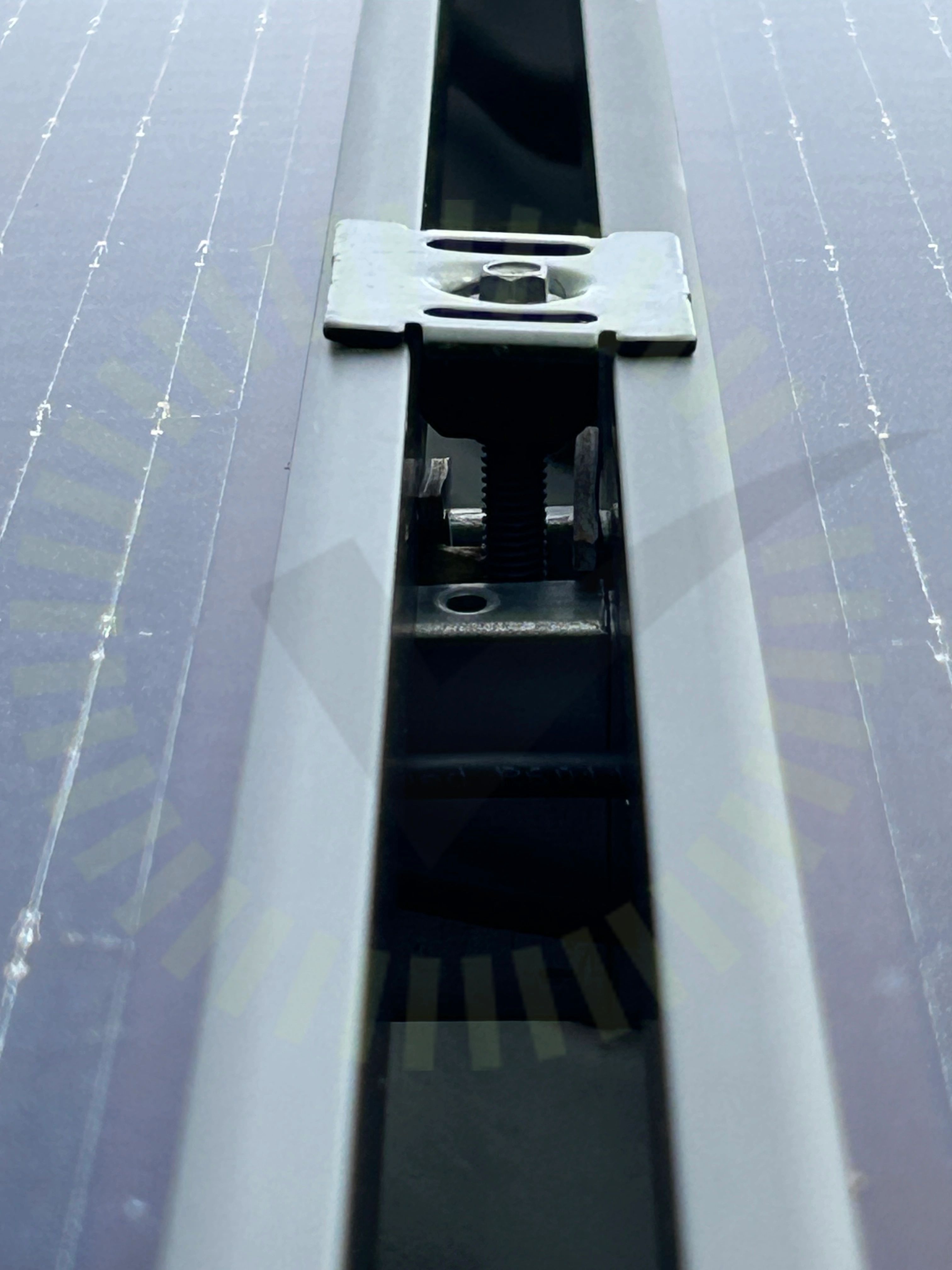

3.2 Klämmor rätt förläggning
Inte godkänd
Klämmor ligger inte korrekt i skenan. Bottendel är skadad.

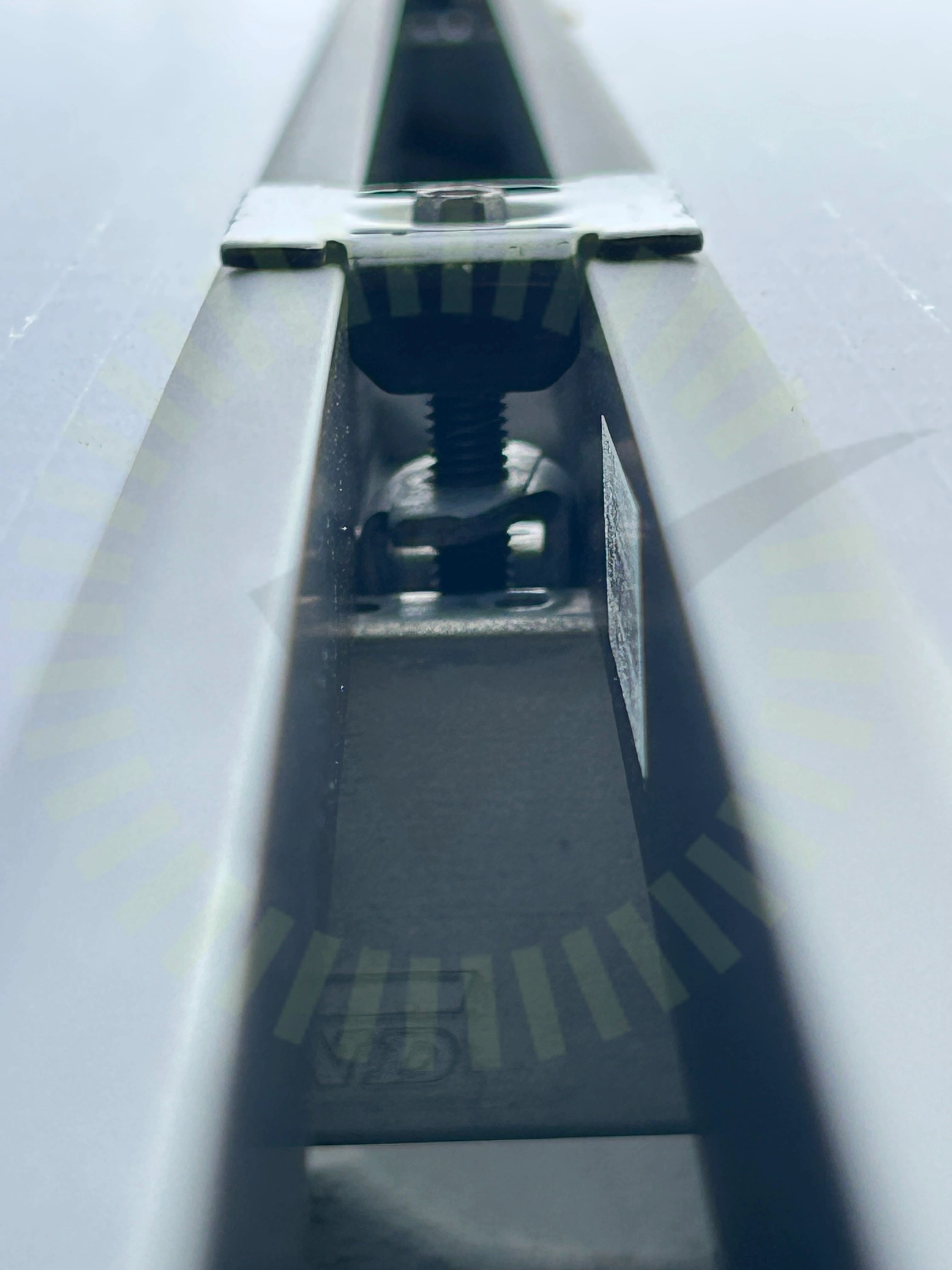

3.3 Mittklämmor
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är upp och ner.

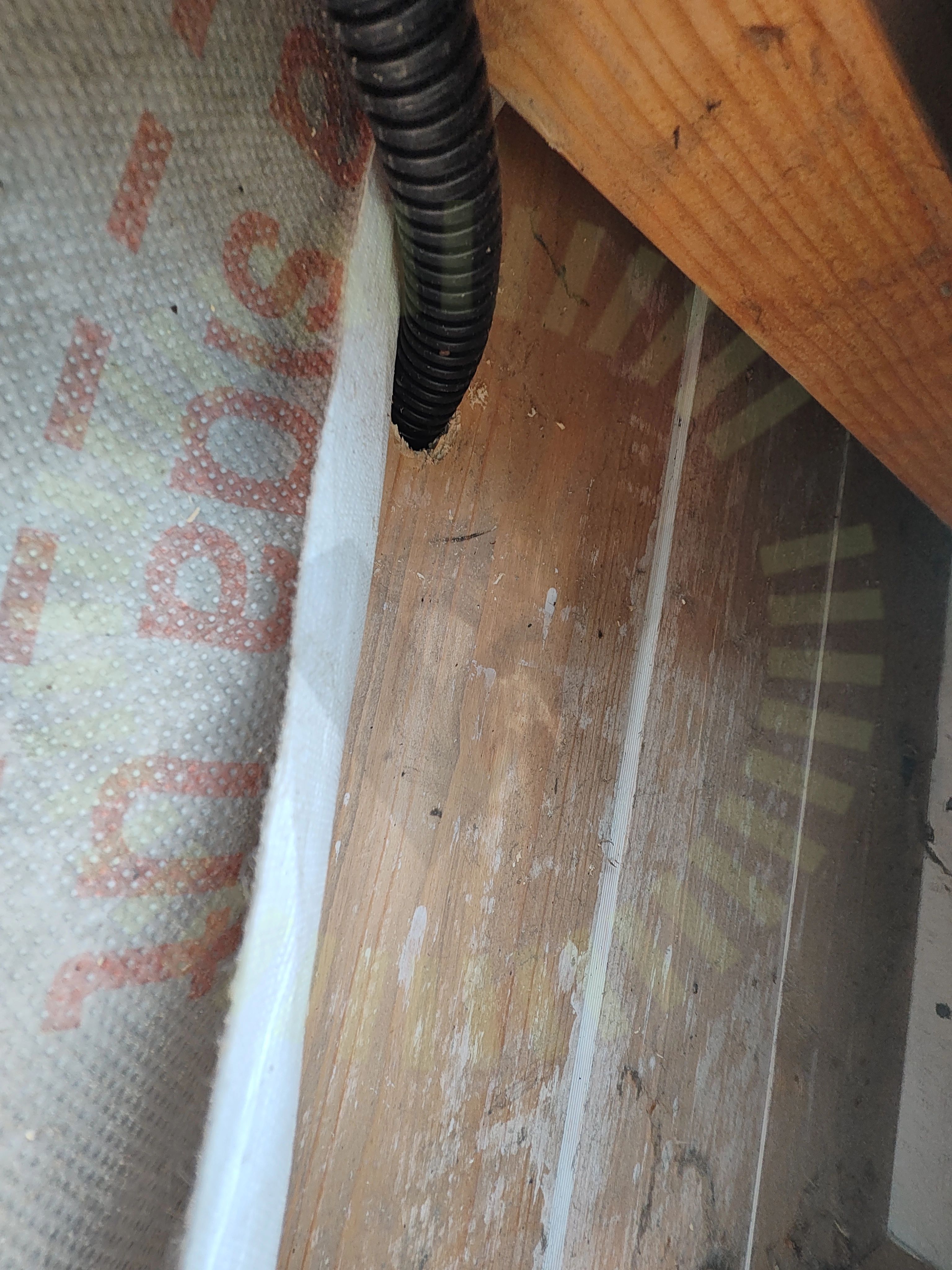

3.4 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
3.5 Snö- och Vindlastberäkning
Inte godkänd
Snö- och vindlastberäkning saknas vid besiktning.
3.6 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas vid besiktning. Kontroll av infästningarnas avstånd ej möjlig.
3.7 Underbyggnad
Inte godkänd
Snö- och vindlastberäkning saknas vid besiktning. Kontroll av underbyggnad ej möjlig.

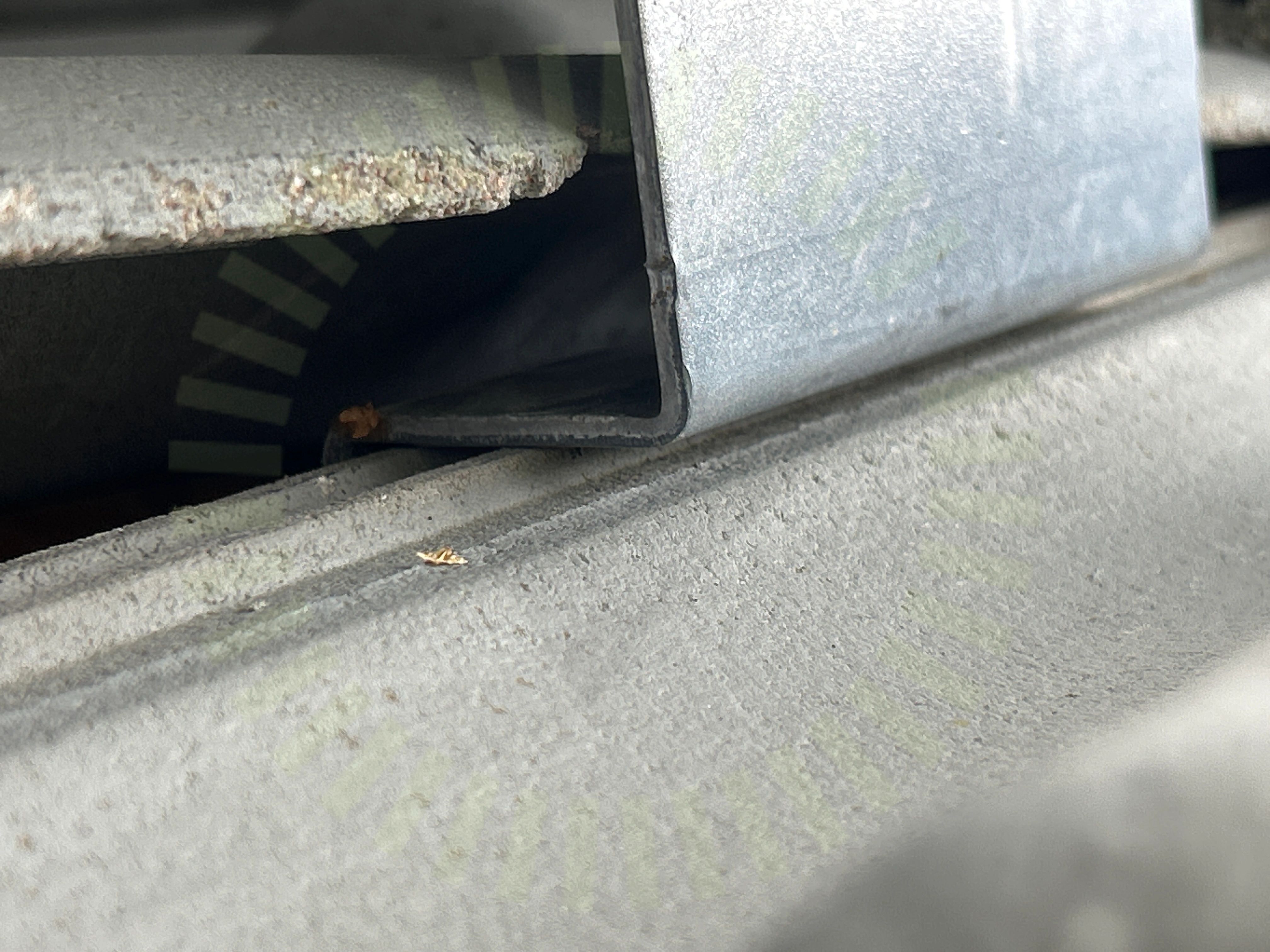

3.8 Underliggande takpanna
Inte godkänd
Infästning har inte korrekt avstånd till underliggande takpanna.
Godkända kontrollpunkter
15/23
Varselmärkning
Anmärkningar
1/5
4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
