Besiktningsrapport

8.3

Installation genom

Sesol

Datum

12 februari 2024

Ort

Gräddö, Stockholms län

AC anslutning växelriktare

Skenskarvar

Kabeluppfästning

+ 9

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Plåttak Långskena

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15

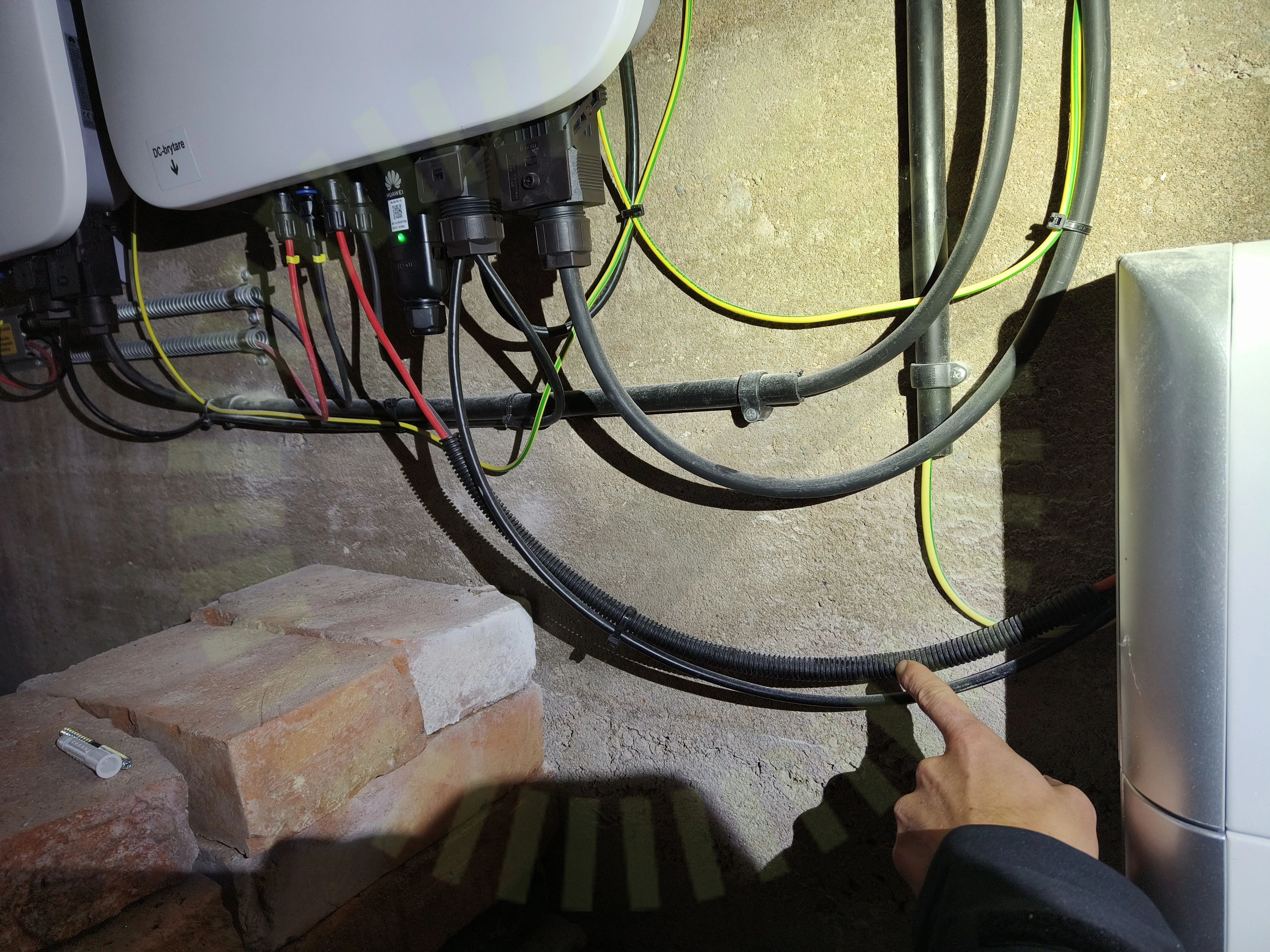

2.1 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst. Hänger mellan batteri och vr och utsätter kontakter för stress.

Godkända kontrollpunkter

14/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

9/17

Avstånd till takDräneringshålKlämmornas placeringMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

8/17

Förbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslåda böjradiePanelkablagets böjradieStress på kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

3/20

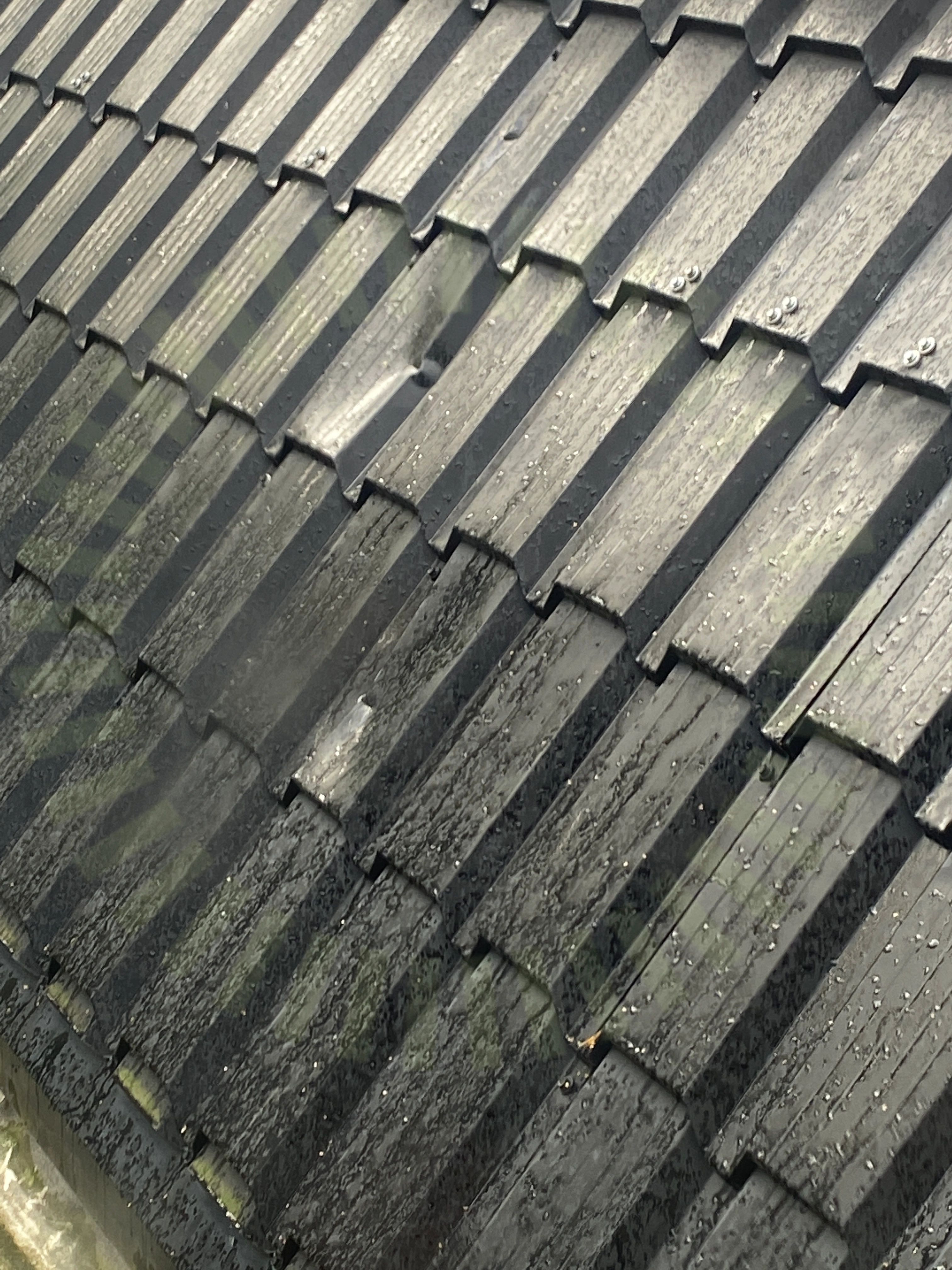

5.1 Skador

Inte godkänd

Skador noterade på montagesystemet. Plåttaket har skador, är bucklat.

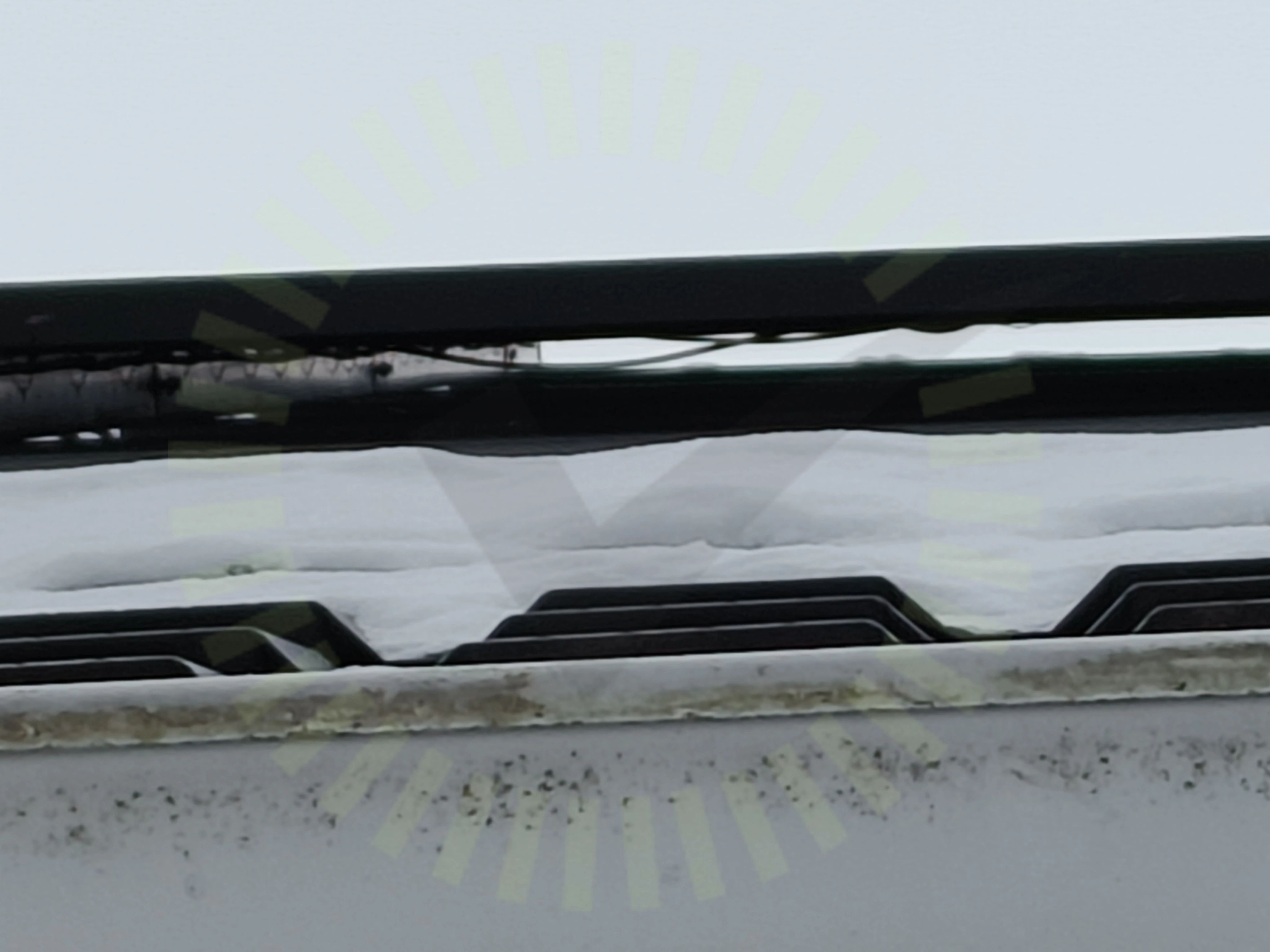

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenskarvar saknar skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

4/20

MittklämmorPlaceringSnö- och VindlastberäkningÄndklämmor skena

Ej tillgängligt vid besiktning

13/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandraSkenskarvar korslagerTakgenomföringVäderbeständigt material

Undercentral

Anmärkningar

1/6

6.1 Kabelinföringar

Inte godkänd

Kabel sitter inte fast i förskruvningen.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

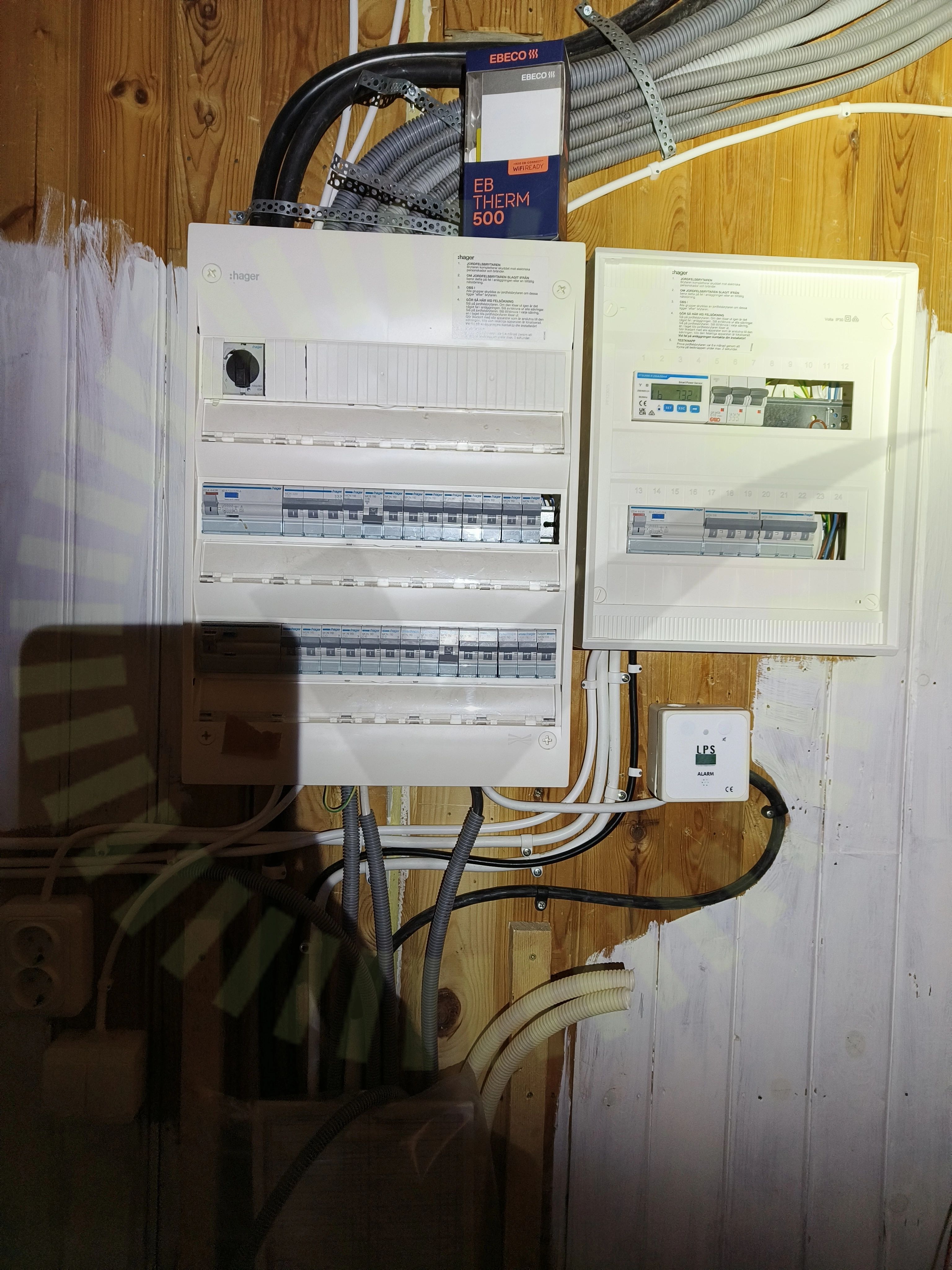

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

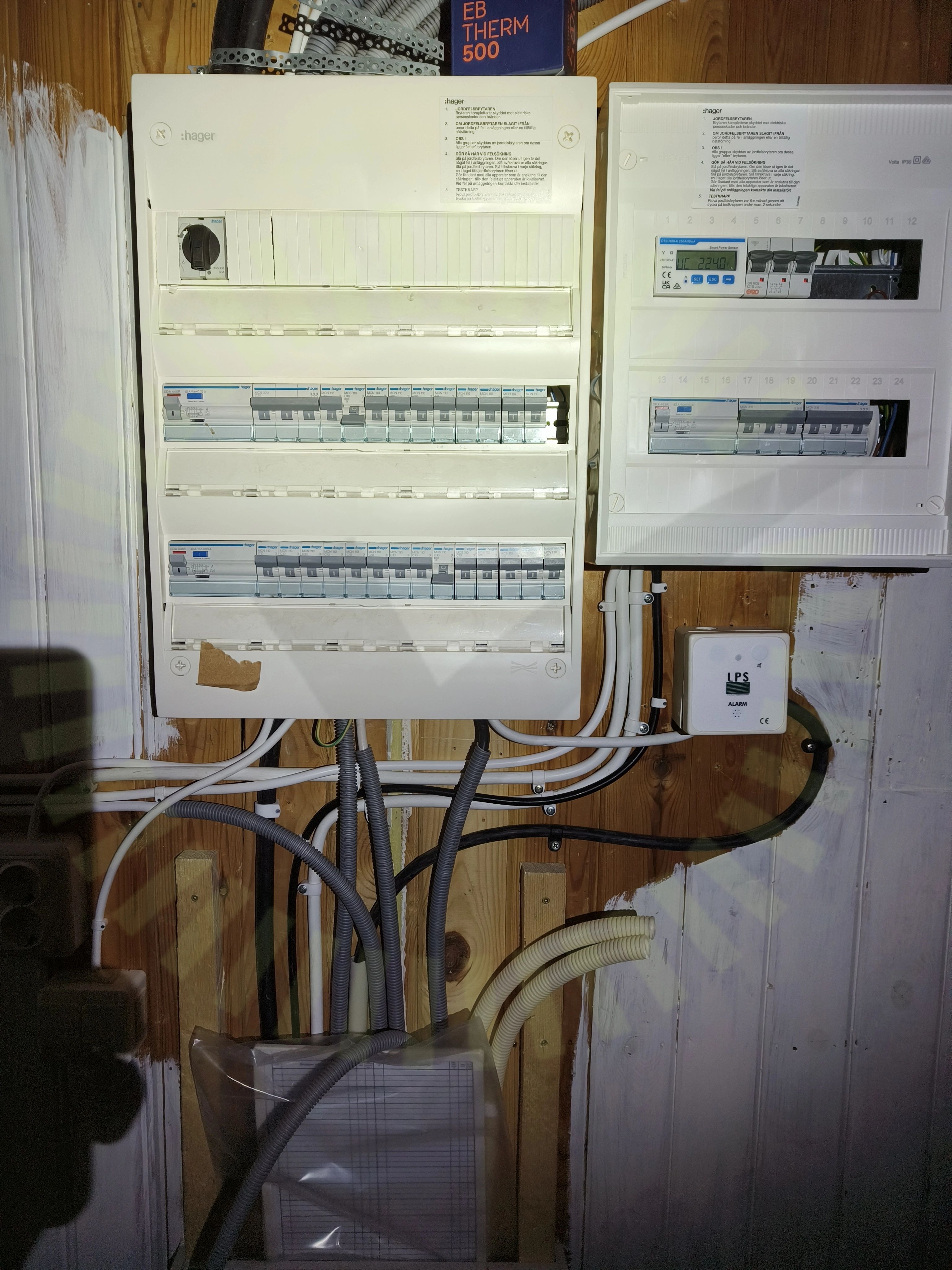

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

6/36

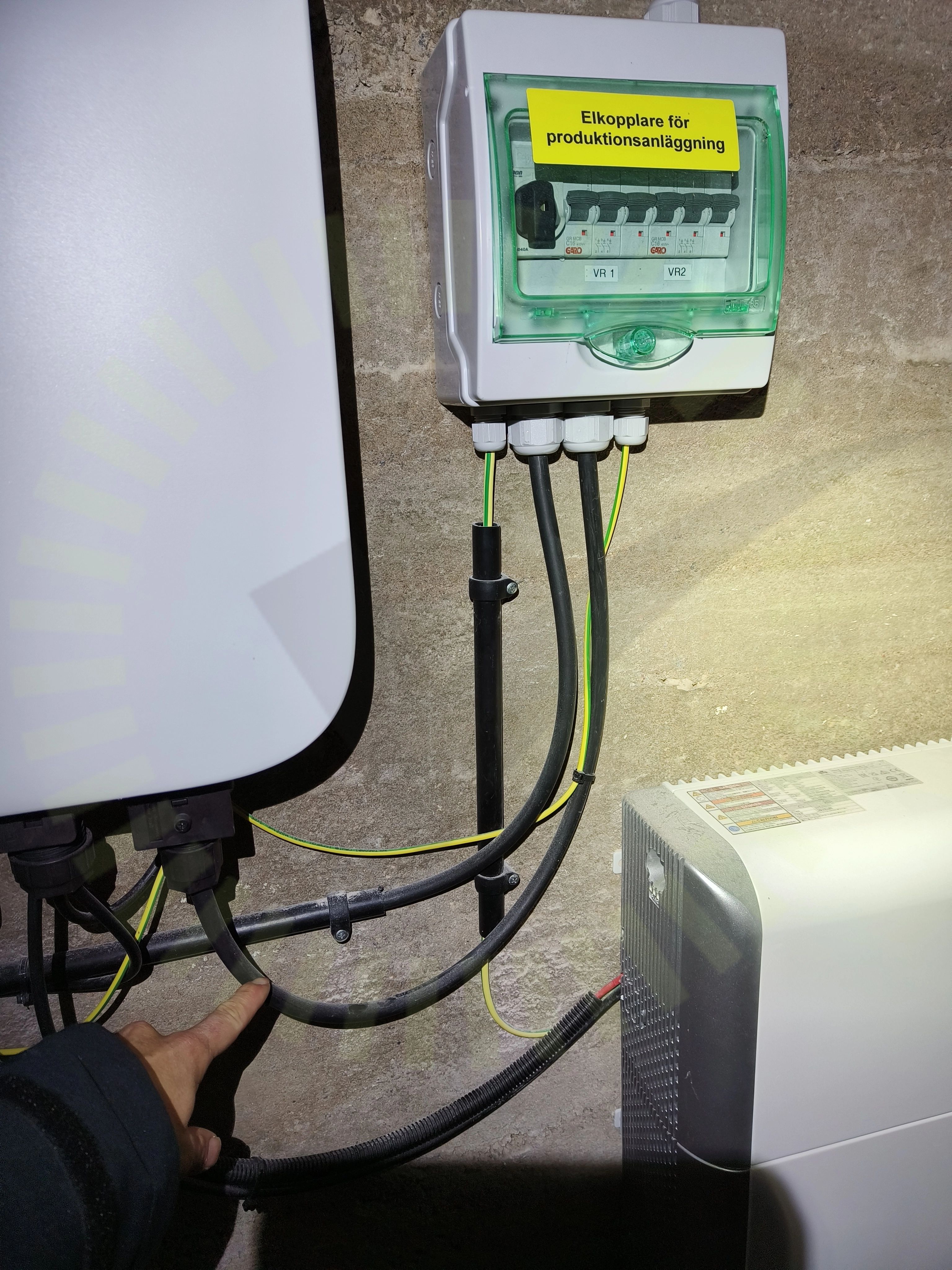

8.1 AC Kablage förläggning

Inte godkänd

AC-kablage är inte uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.4)

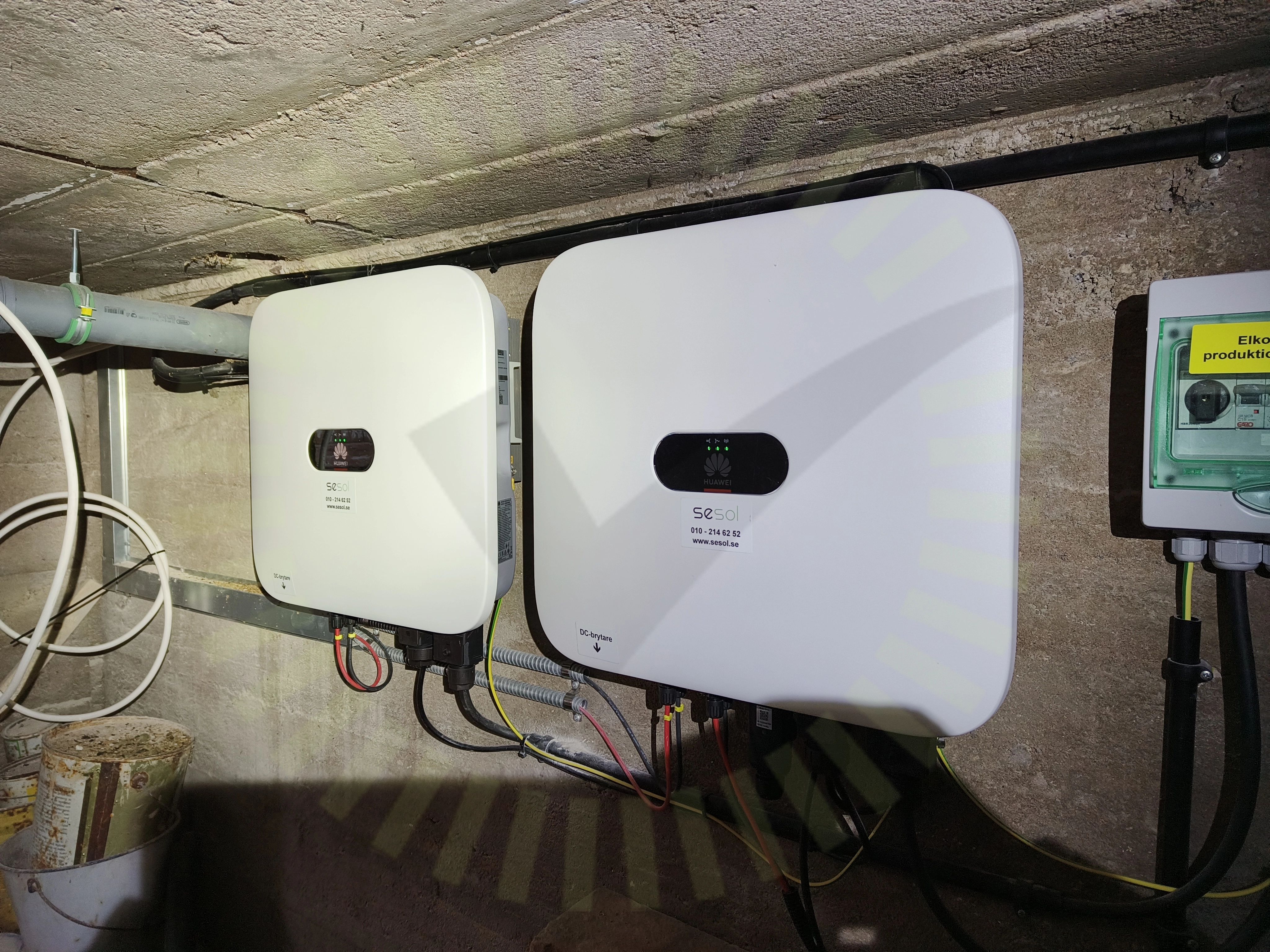

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

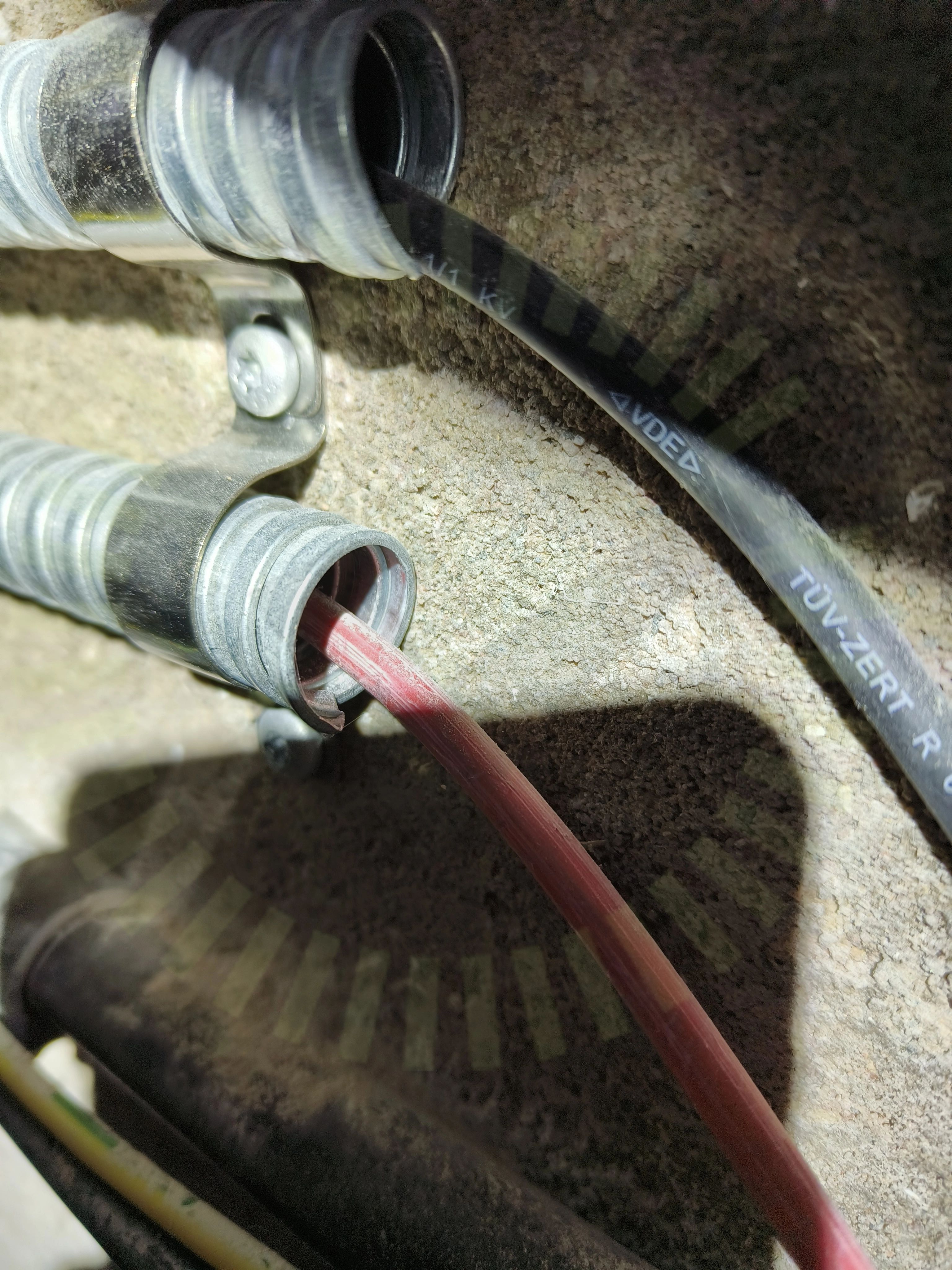

8.3 DC Kablage förläggning

Inte godkänd

Kablaget ligger oskyddat vid skarp kant.

8.4 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad. Går inte att skruva åt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

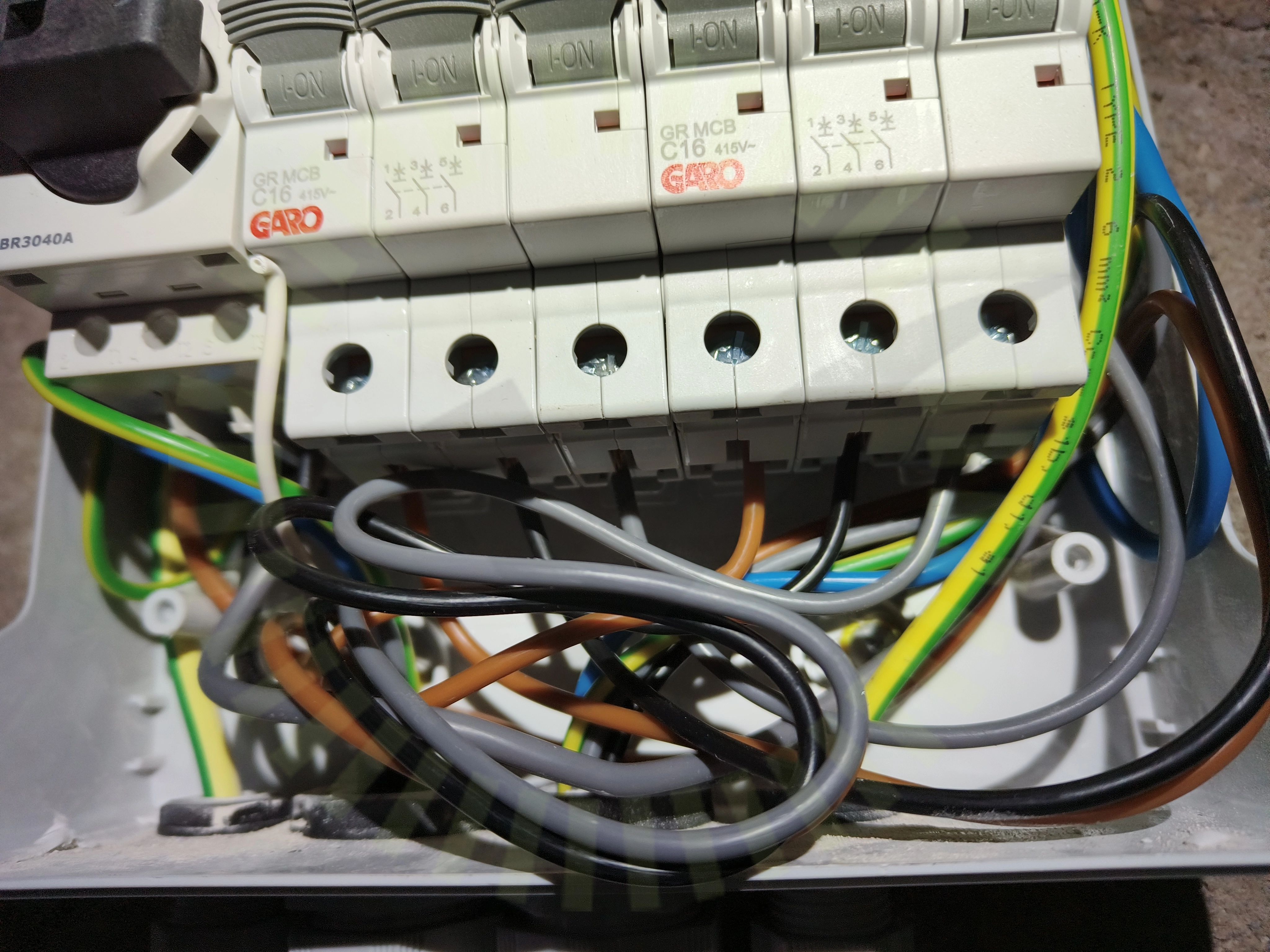

8.5 Anslutning av ledare
