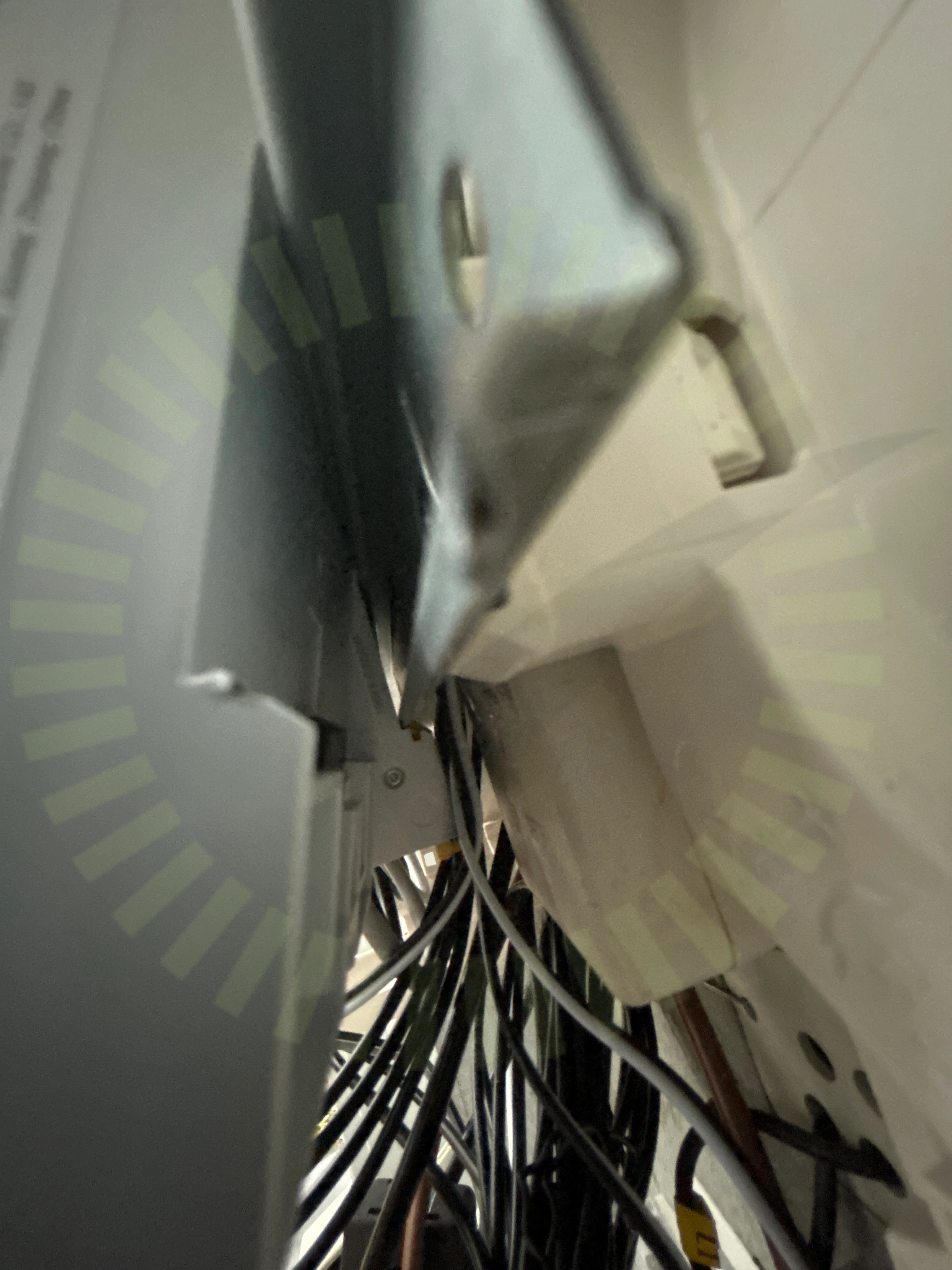

3.1 Fastsäkring av produkt
Inte godkändSmartmätare är inte fastsäkrad ordentligt.
Besiktningsrapport
9.0
Installation genom
Sesol
Datum
24 oktober 2025
Ort
Bettna , Södermanlands län
95% godkända5% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemWeland Stål: Råspont
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Anmärkningar
1/6Godkända kontrollpunkter
5/6Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: AIKO: A-MAH54Db
Godkända kontrollpunkter
14/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/16KontaktdonPanelkablagets böjradie
Tak 1: Weland Stål: Råspont
Anmärkningar
3/235.1 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas vid besiktning. Överlämnad lastberäkning avser installation med montagesystem från Nordmount.
Tillverkarens montageanvisningar
5.2 Underbyggnad
Inte godkändKorrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
5.3 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakgenomföringTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
1/6
6.1 Femledarsystem
Inte godkändN- och PE-plint är byglade trots att installation är utförd med femledare.
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
