2.1 Batteri PE
Inte godkändBatteriet är inte jordat
Besiktningsrapport
8.4
Installation genom
Raymond
Datum
7 augusti 2023
Ort
Österskär, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerGruppSol: Sverigepanelen 550W
PanelerGruppSol: SVERIGEPANELEN SuperBlack
MontagesystemK2: SingleRail: CrossHook 3S
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörHuawei: Smart Power Sensor
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/12Godkända kontrollpunkter
11/12AvståndAvstånd till växelriktareFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, GruppSol: Sverigepanelen 550W
Anmärkningar
3/14

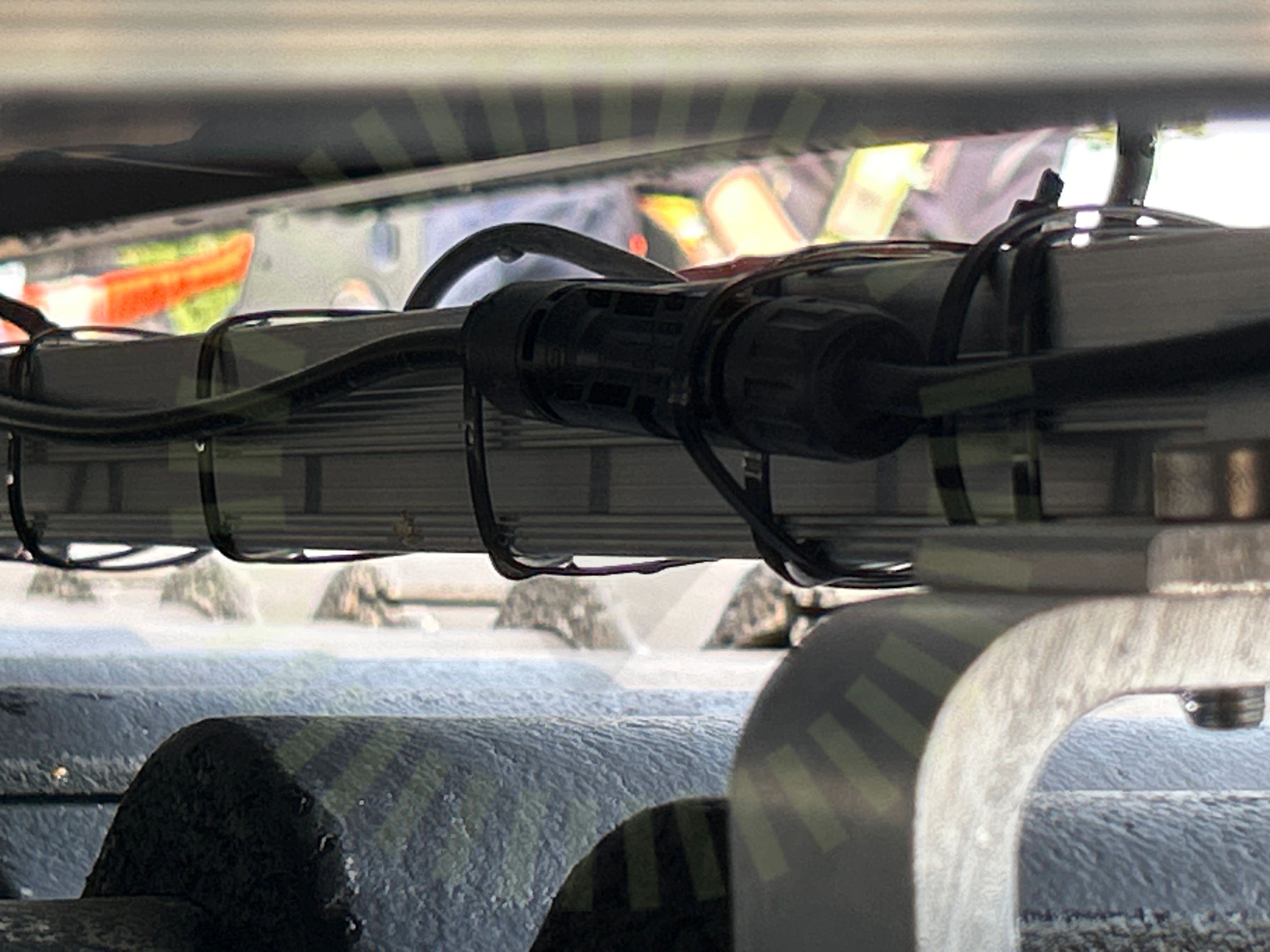

4.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
4.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Infästningsinstruktioner Sverigepanelen
4.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
11/14DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
3/30

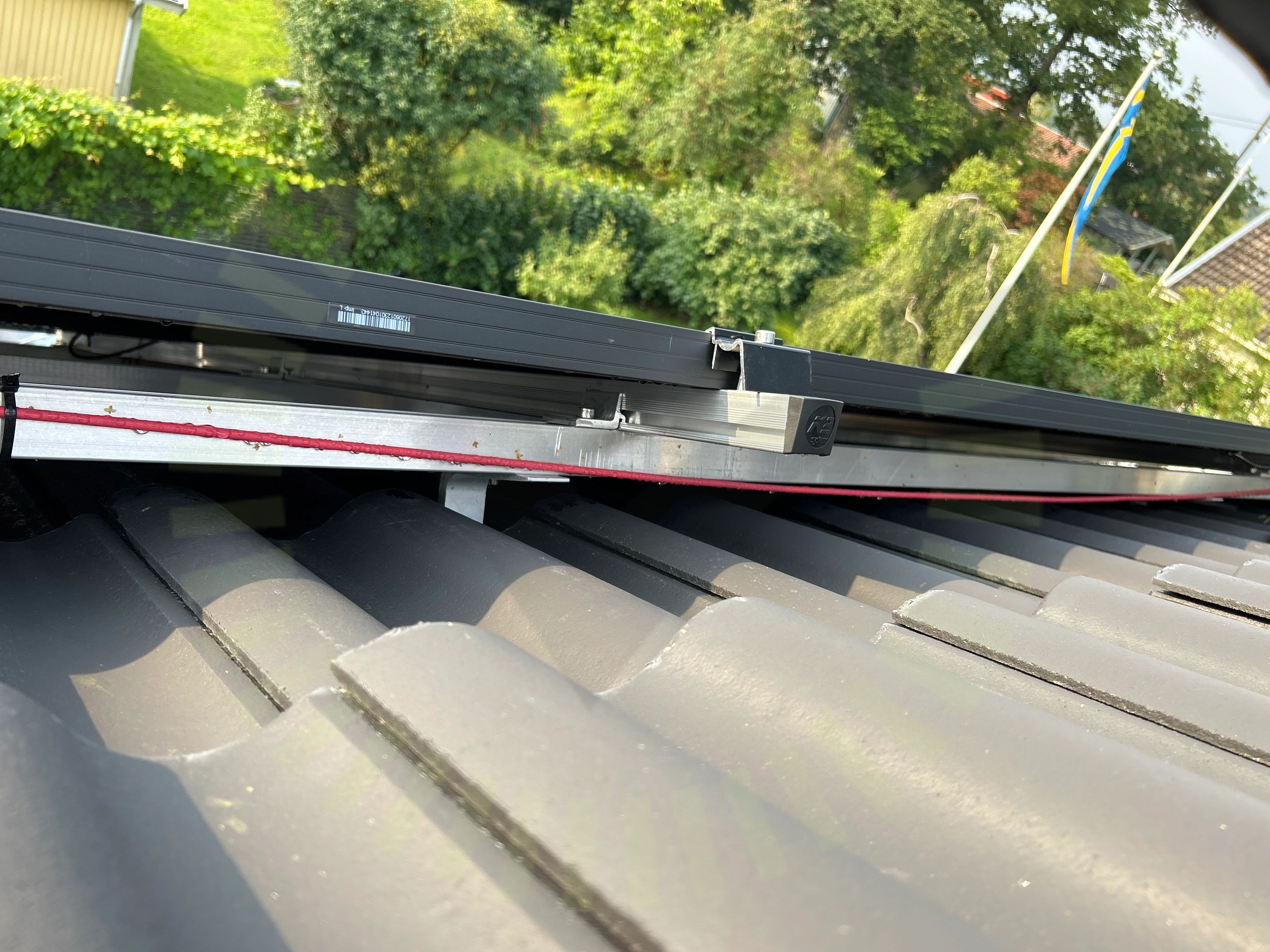

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.
5.2 Korslager: Skenornas överhäng
Inte godkändFelaktigt överhäng av skenan i det övre lagret. Överstiger lastberäkningens max.
Snö- och vindlastberäkning
5.3 Snö- och Vindlastberäkning
Inte godkändPanellayout i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
23/30Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKorslager: Skenornas infästningMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSkruvar korrektTakets lutningTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
4/30Infästning utanför takstolInfästningarTakgenomföringTakstolsinfästning
Tak 2, ESDEC Lutande Panntak
Anmärkningar
4/26
6.1 Dräneringskanal
Inte godkändMittklämmans dräneringskanal är inte vänd neråt.
Tillverkarens anvisningar

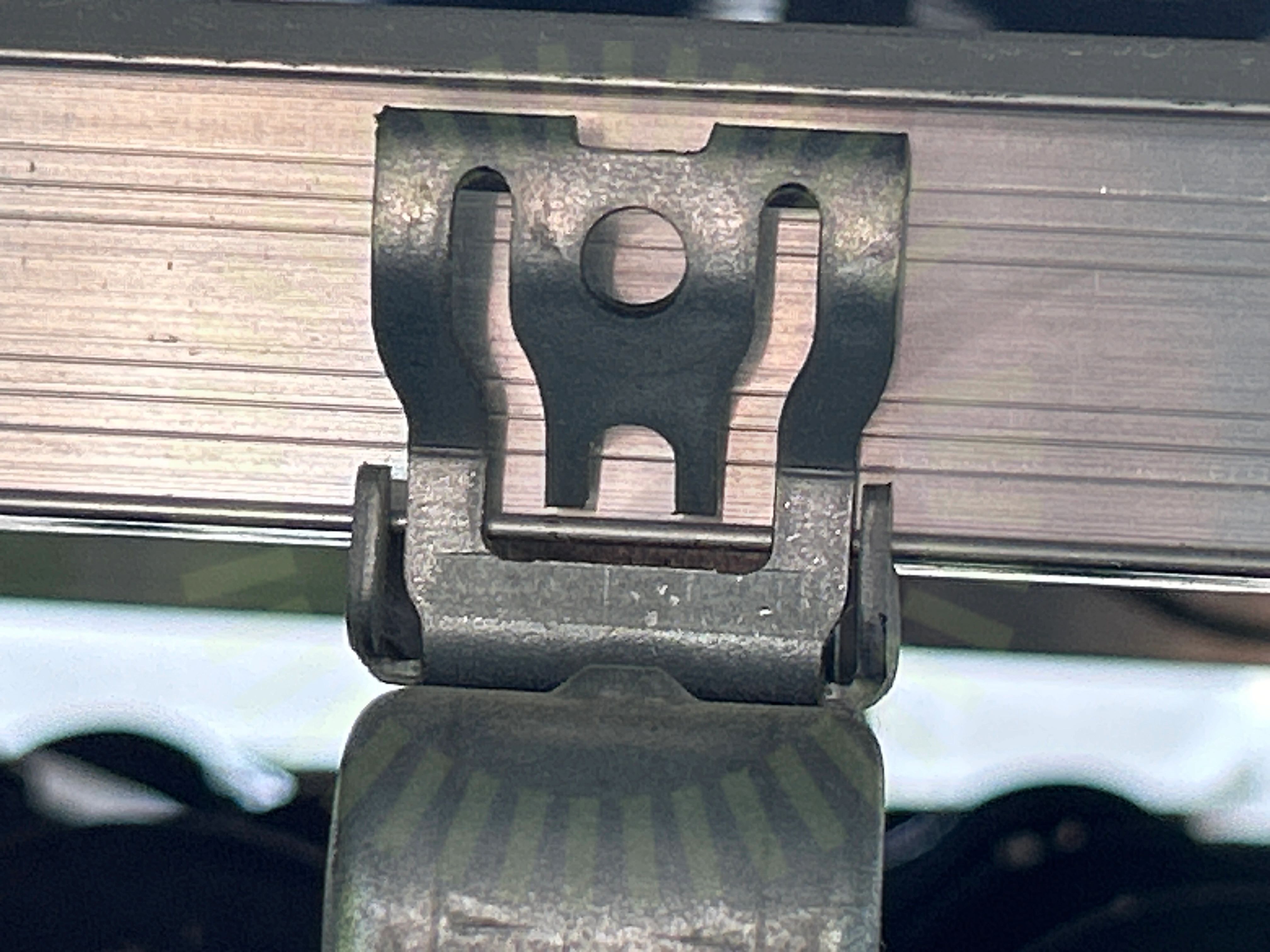

6.2 Skenornas infästning
Inte godkändGafflar trycker inte mot skenans botten, flyter en bit ovanför.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
6.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
6.4 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/26Takgenomföring
Tak 2, GruppSol: Sverigepanelen SuperBlack
Anmärkningar
4/13

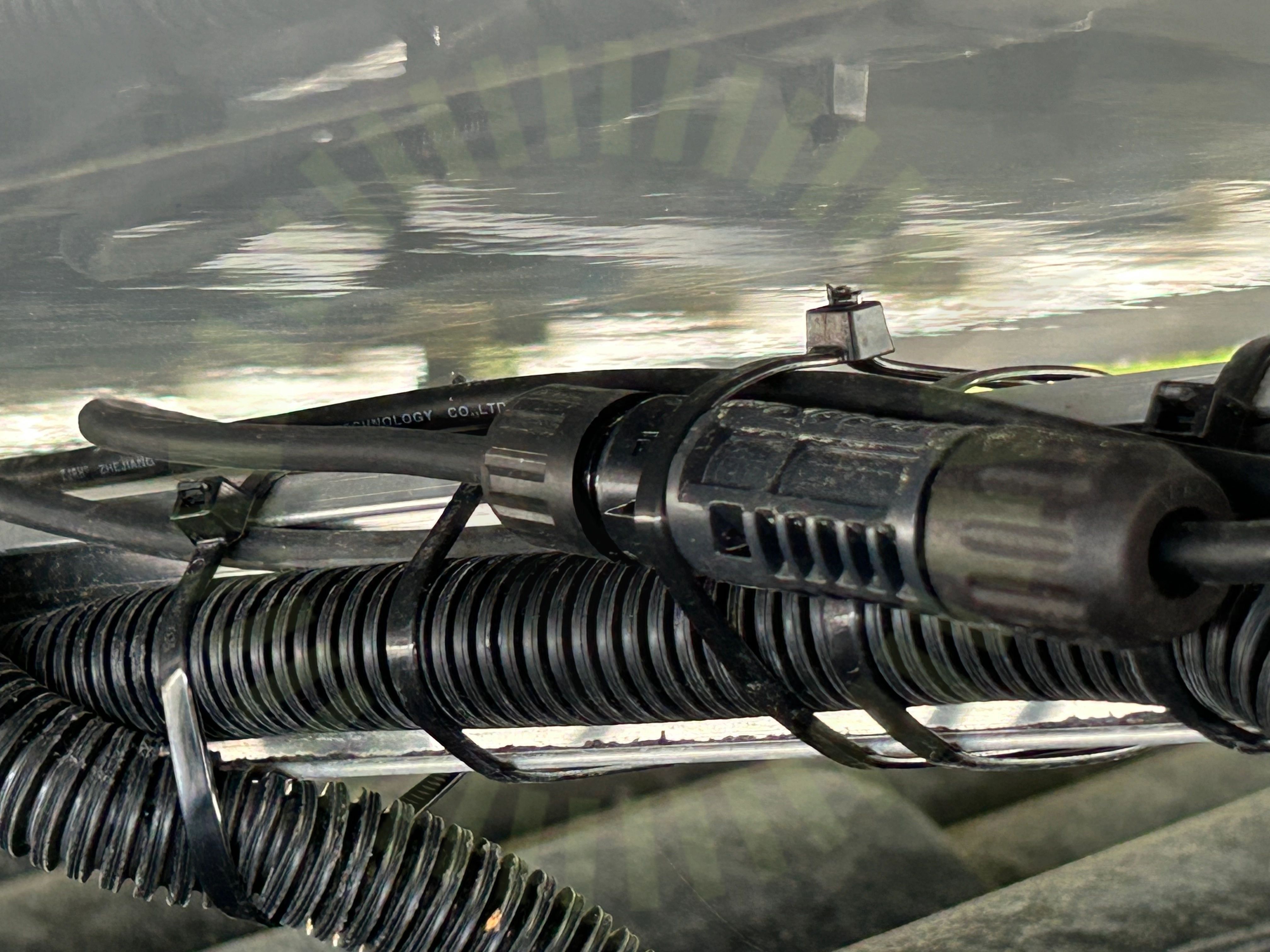

7.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
7.2 Klämmornas placering
Inte godkändUnderlag för använd klämzon saknas.
Infästningsinstruktioner Sverigepanelen
7.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

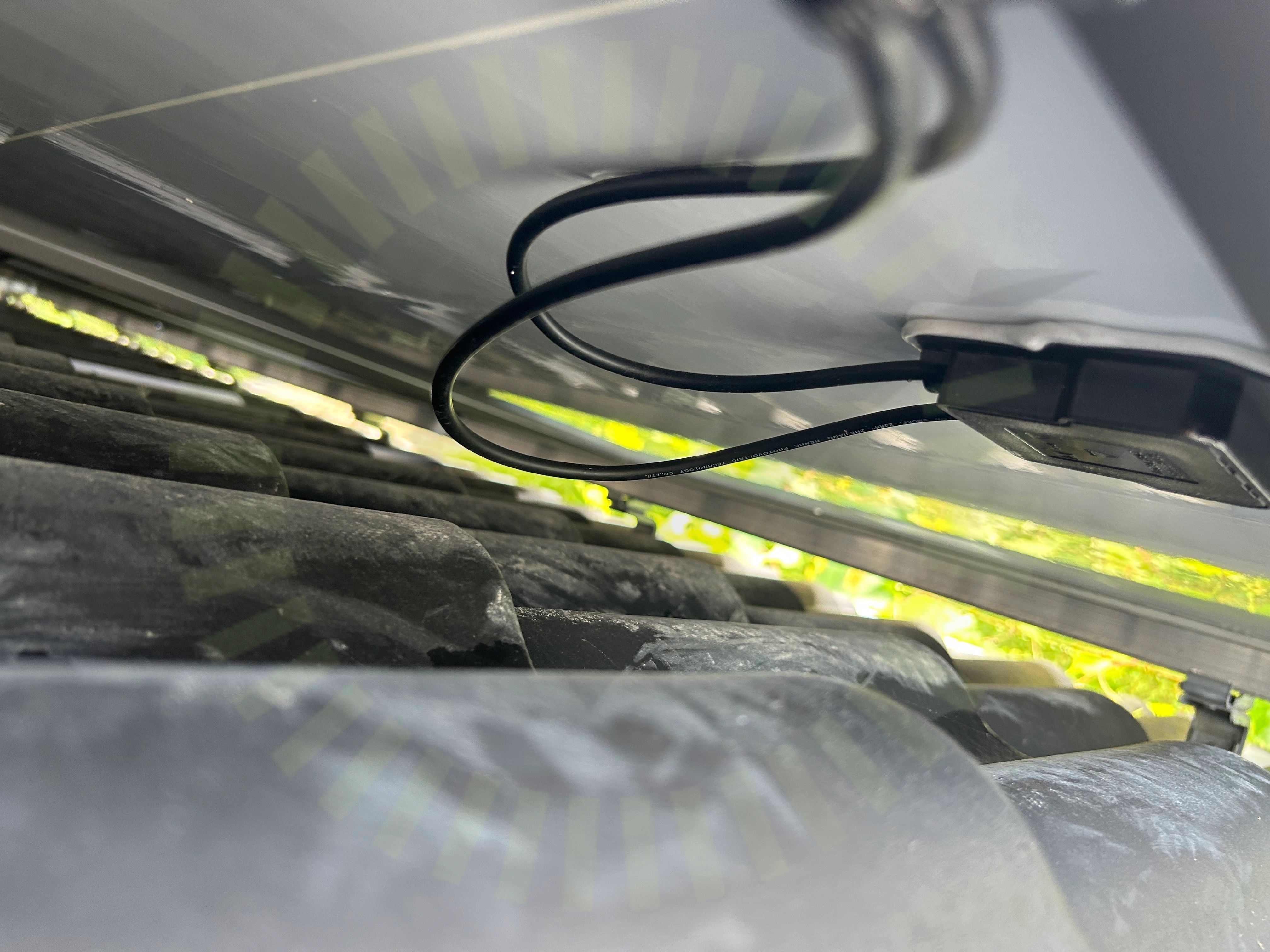

7.4 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress
Godkända kontrollpunkter
9/13DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
1/58.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
3/32

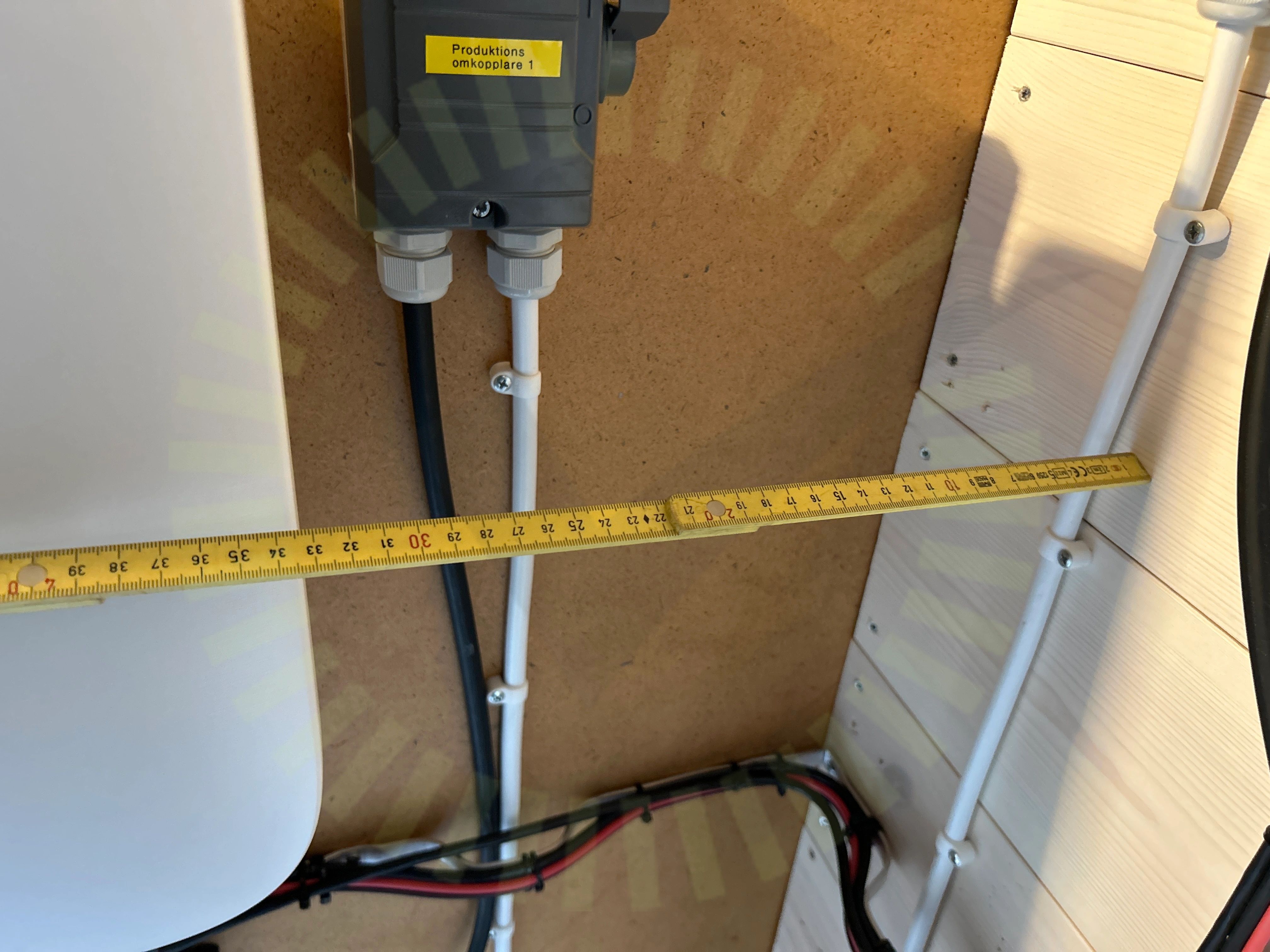

9.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
9.2 Jordning av chassi
Inte godkändVäxelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
9.3 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 28
Godkända kontrollpunkter
28/32AC anslutning växelriktareAC BöjradieAC Kablage förläggningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/32Genomföringar
