3.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
Besiktningsrapport
8.4
Installation genom
Sesol
Datum
13 juli 2023
Ort
Hallstahammar , Västmanlands län
86% godkända14% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörHuawei: Smart Power Sensor
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: Smart Power Sensor
Godkända kontrollpunkter
1/1Smartmätare
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
5/413.2 Genomföringar
Inte godkändGenomföring in till hus inte tätad.
3.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
3.4 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
3.5 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på säkerhetsbrytare för växelriktare.
SEK 457, Sida 42
Godkända kontrollpunkter
34/41AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDubbel matningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
2/41DC Min SpänningSträngdesign
Longi LR5-66HPH
Anmärkningar
2/14

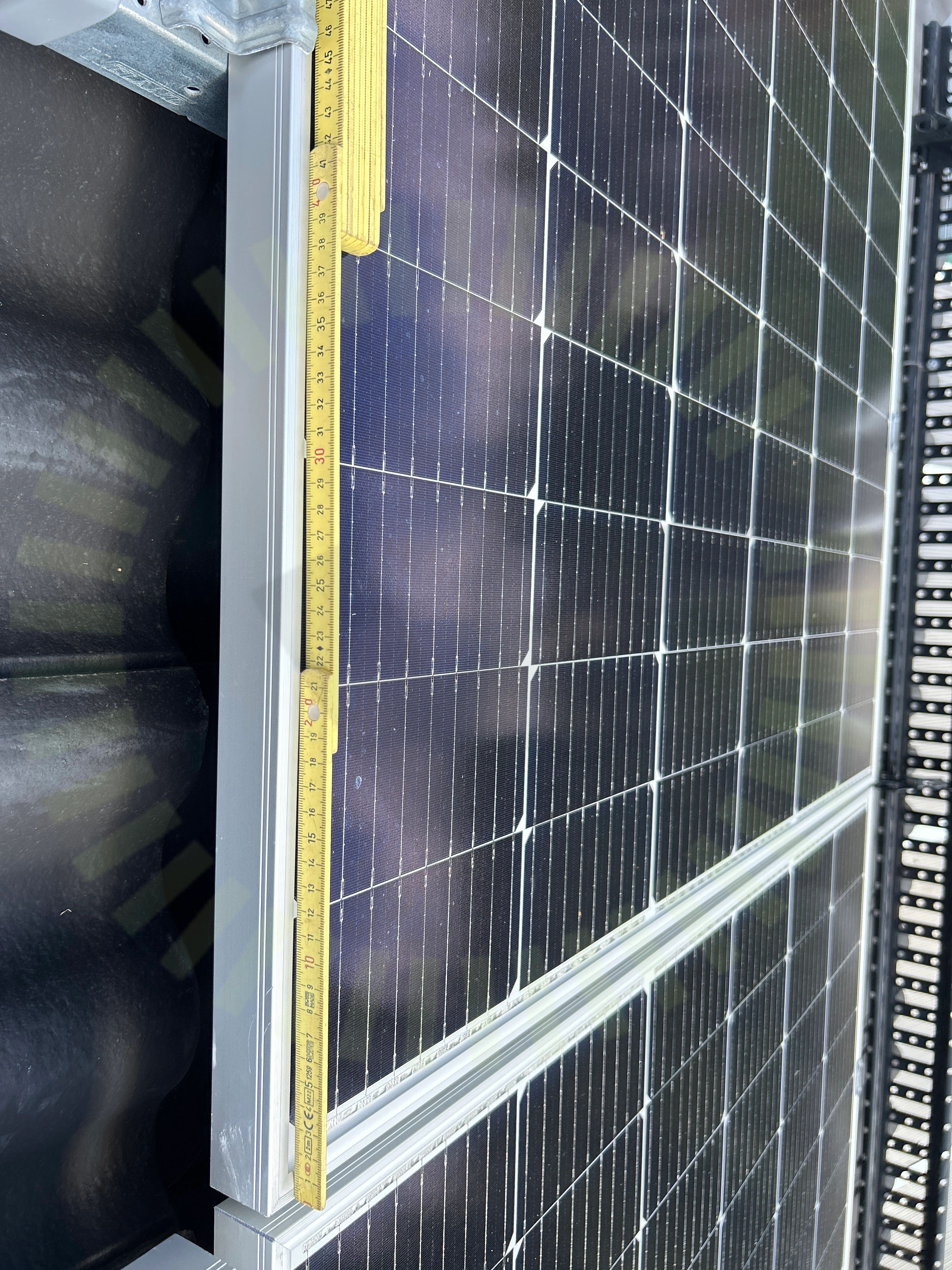

4.1 Klämmornas placering
Inte godkändKlämmor är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
4.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
12/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Säkerhetsbrytare AC
Anmärkningar
1/6

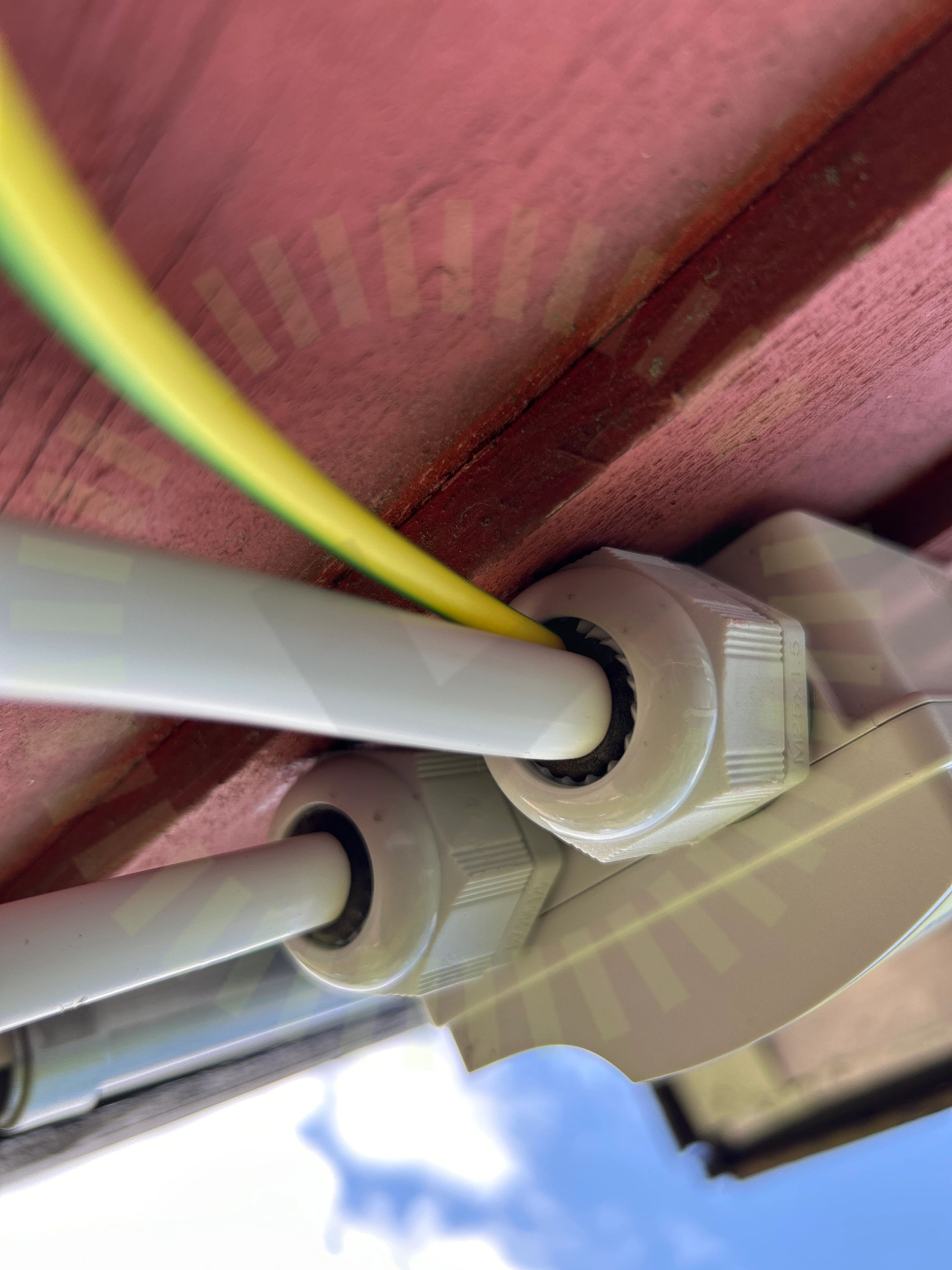

5.1 Förskruvningar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
5/6AnslutningBöjradieEgenskaperInfästningPlacering
Weland Stål: Råspont
Anmärkningar
6/23
6.1 Mittklämmor
Inte godkändMittfäste är åtspänd för hårt och har blivit deformerad.
MA5111 Sid 1 (1) | Version 4 - 221117

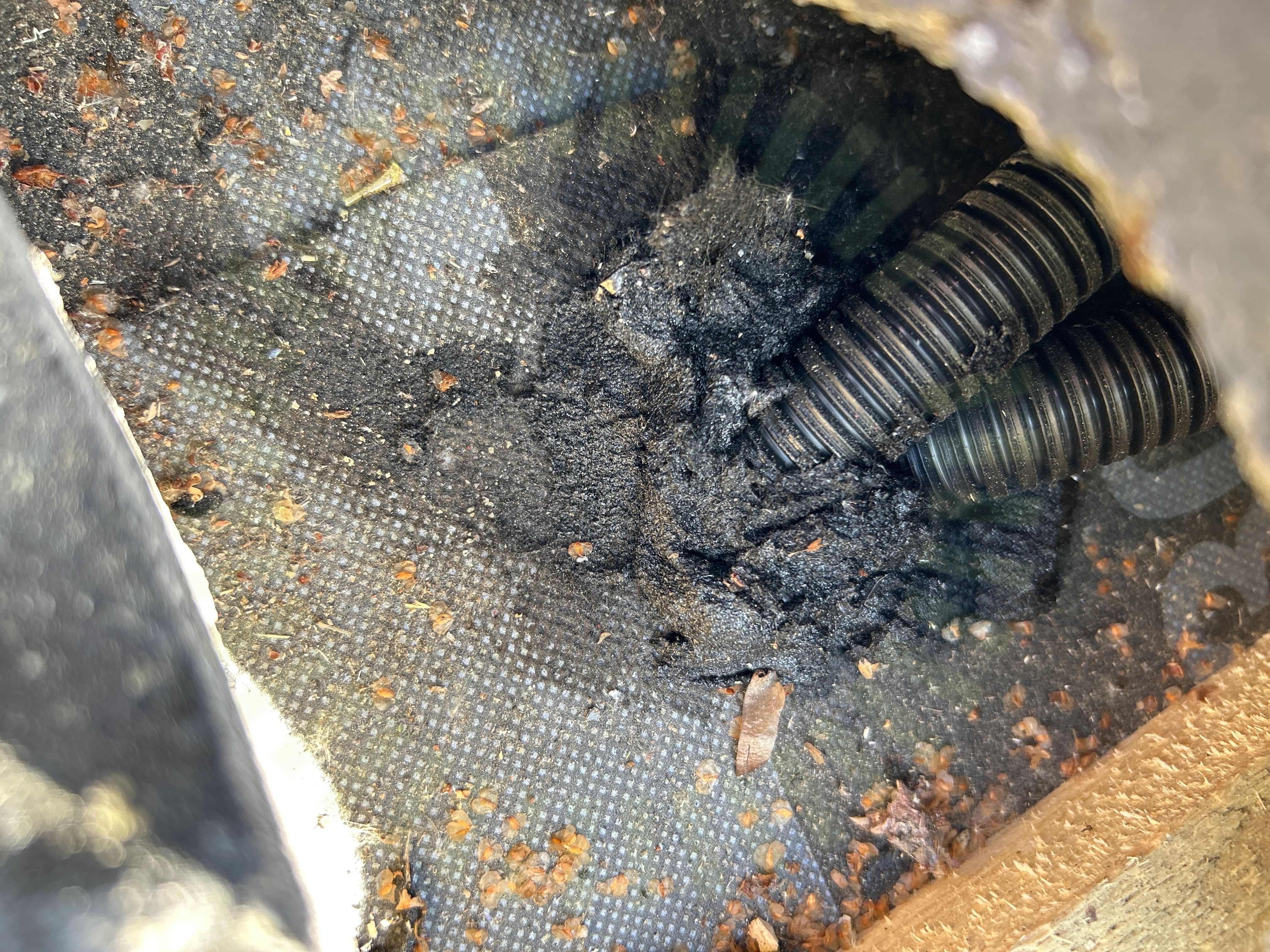

6.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
6.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
6.4 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av infästningarnas cc mått ej möjlig. Uppmätt 1120 mm.
MA5102 Sid 1 (1) | Version 3 - 221101
6.5 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

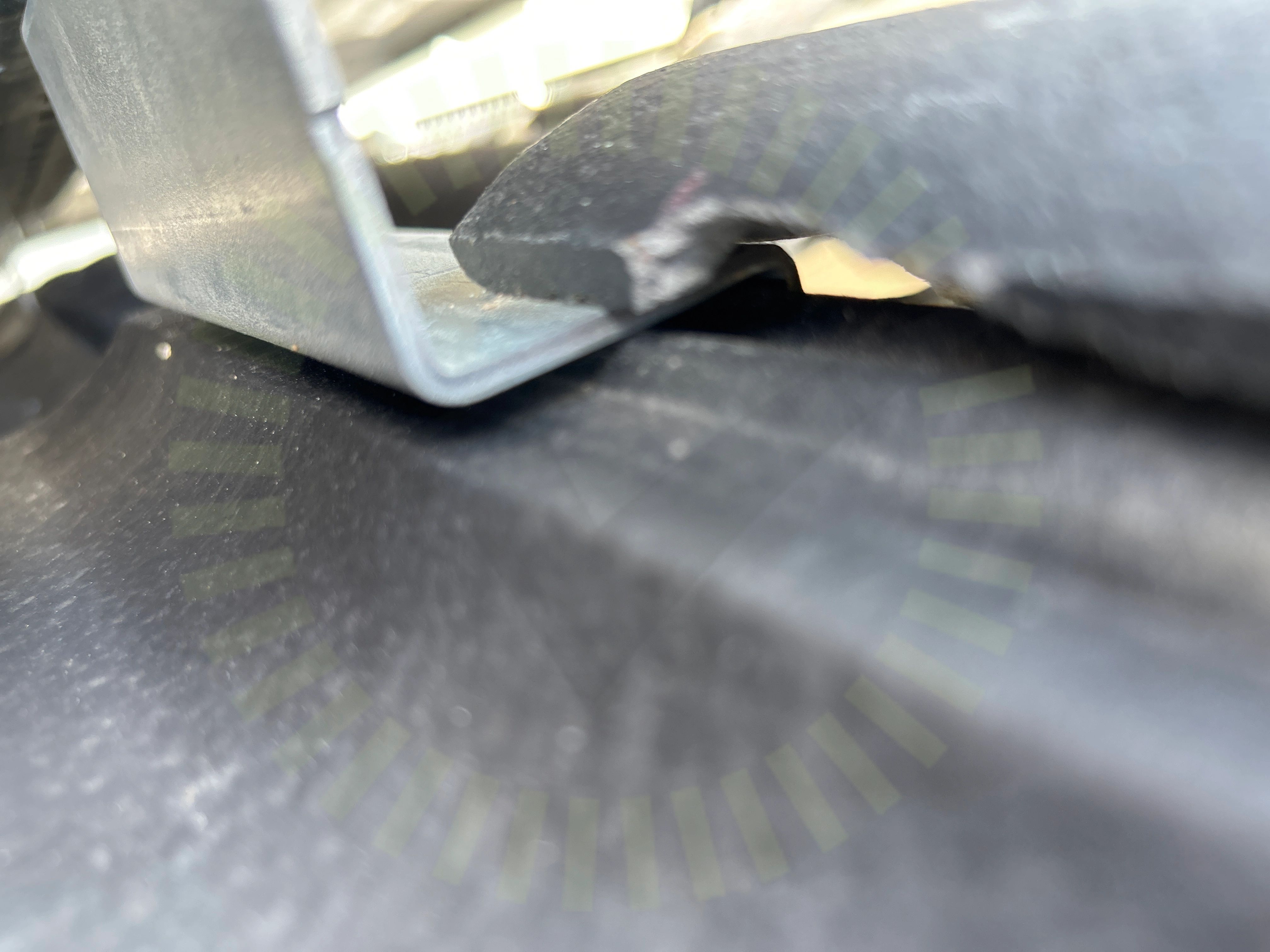

6.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
