Besiktningsrapport

9.7

Installation genom

Takkraft

Datum

4 juni 2024

Ort

Skärholmen, Stockholms län

Skenornas överhäng

Ändklämmor

Avstånd närliggande objekt

97% godkända3% ej godkända

Om installationen

PanelerElectrolux: ES-M3407U-S(M6)

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Electrolux: ES-M3407U-S(M6)

Godkända kontrollpunkter

14/15

Avstånd till havetDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Nordmount Panntak: Bärläkt

Anmärkningar

2/23

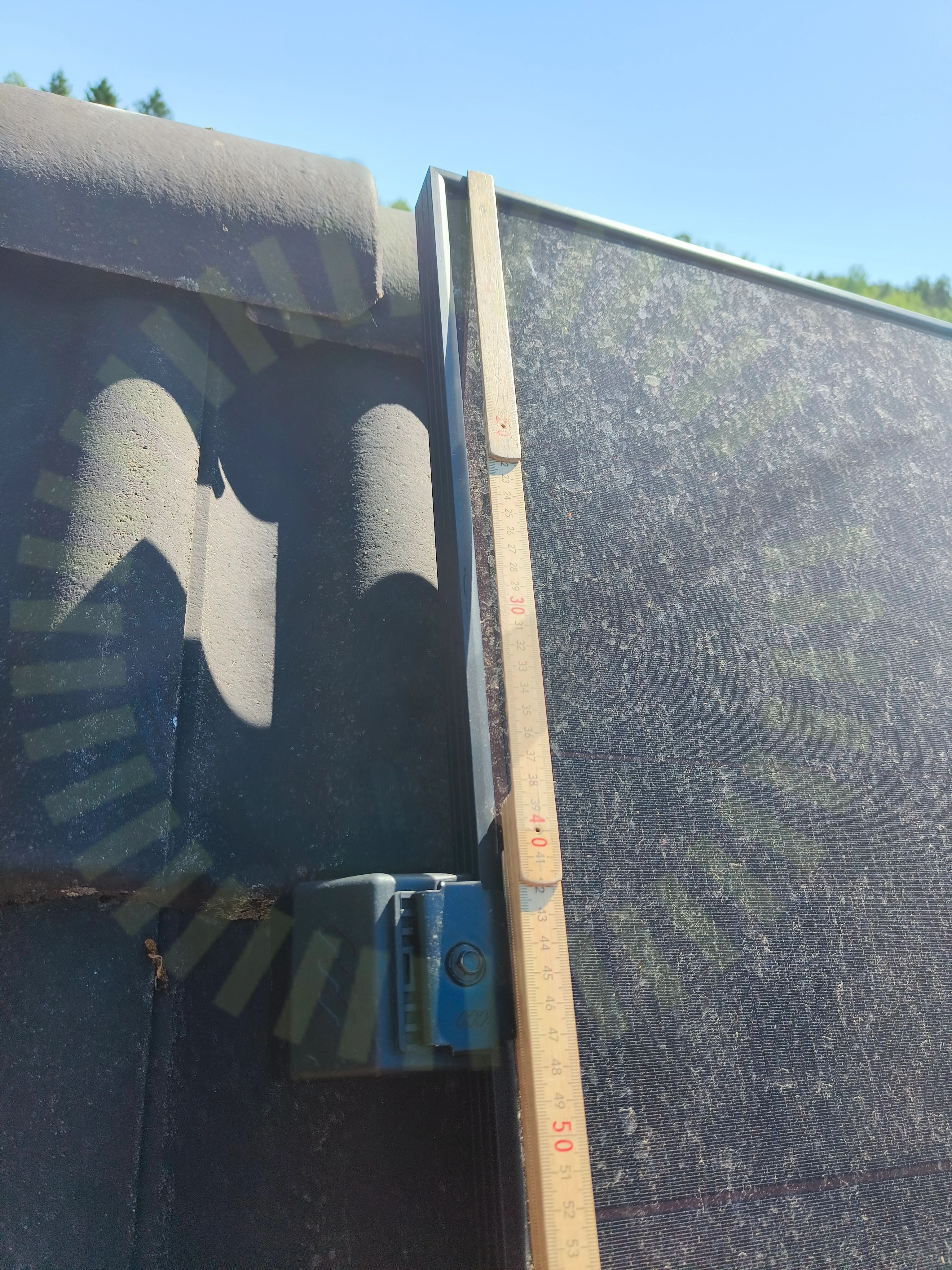

4.1 Ändklämmor

Inte godkänd

Plastbit sitter kvar även fast panelram är 30mm.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/23

Takgenomföring

SunGrow: SBR(XXX)

Godkända kontrollpunkter

16/16

Batteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

1/40

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
