Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

1KOMMA5°

Datum

17 april 2023

Ort

Olofstorp, Västra Götalands län
Skenornas infästning
Avstånd närliggande objekt
Fästens placering
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/15
Fästens placering

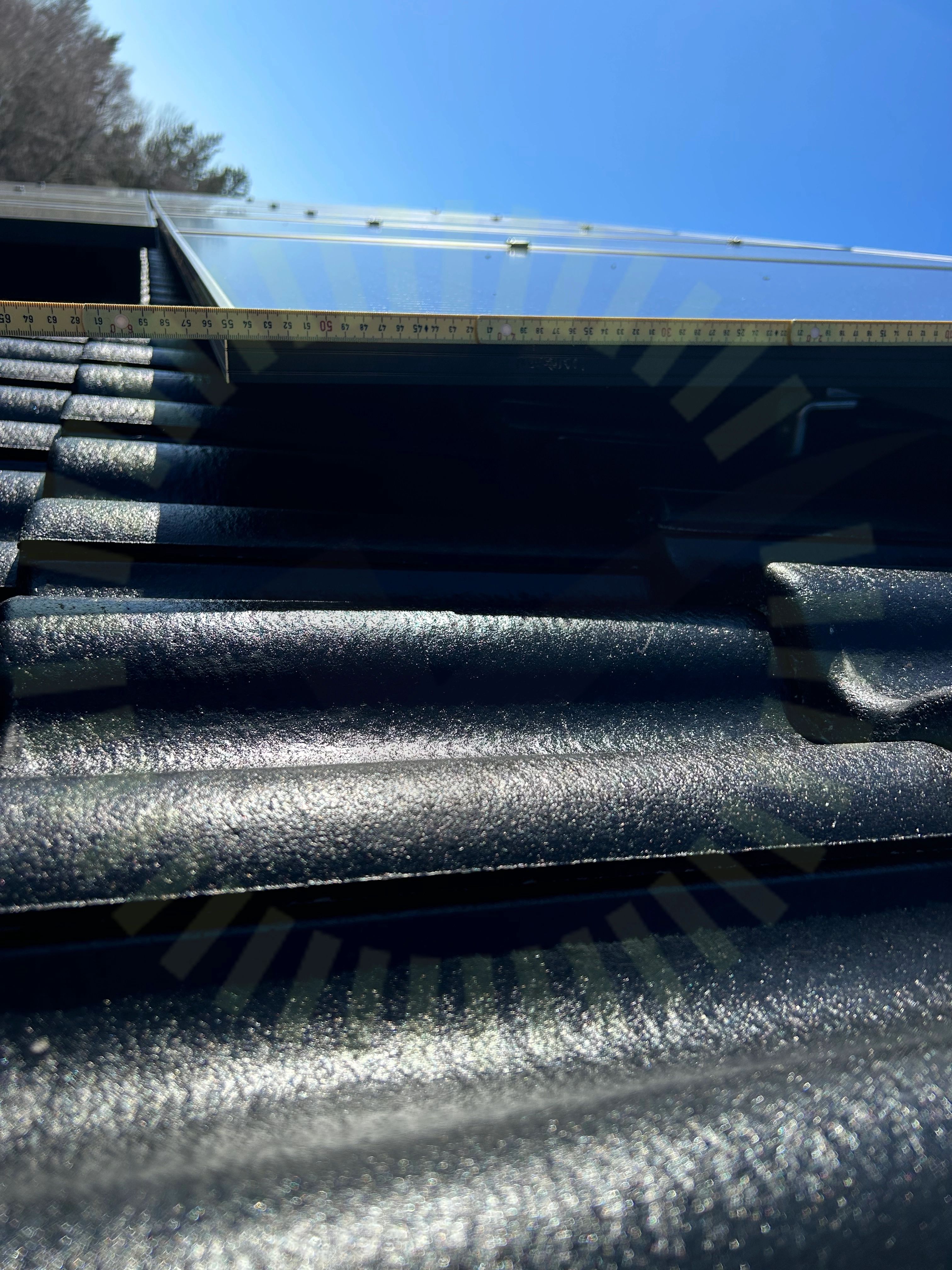

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Stress på kontakter

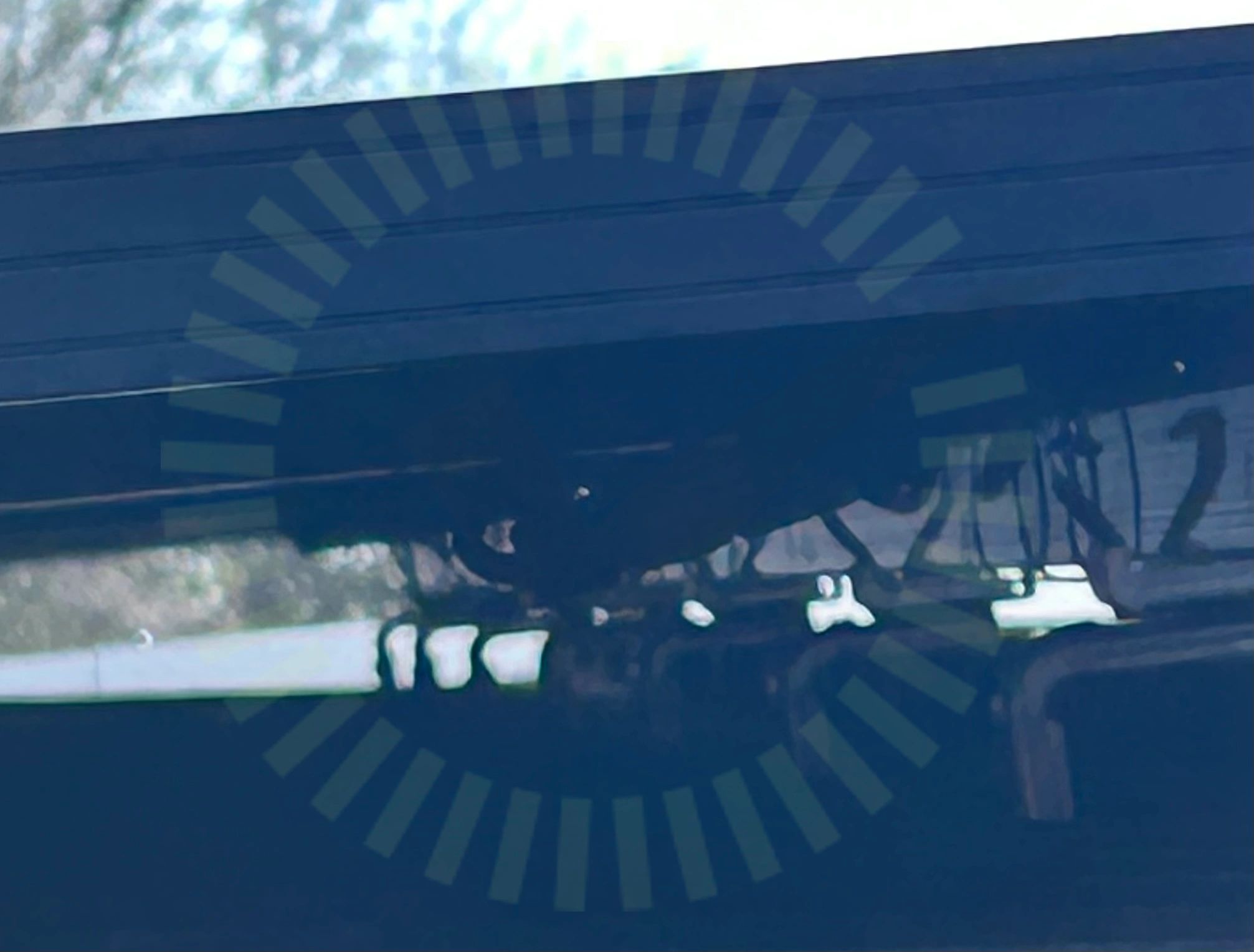

3.2 Stress på kontakter

Inte godkänd

Böjradien ut från kontakt är för skarp. Ska enligt tillverkare först gå 20 mm ut från kontakt innan den böjs.

Godkända kontrollpunkter

11/15
DräneringshålFöremål mot bakstyckeKlämmans överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterKontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/28
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas infästning

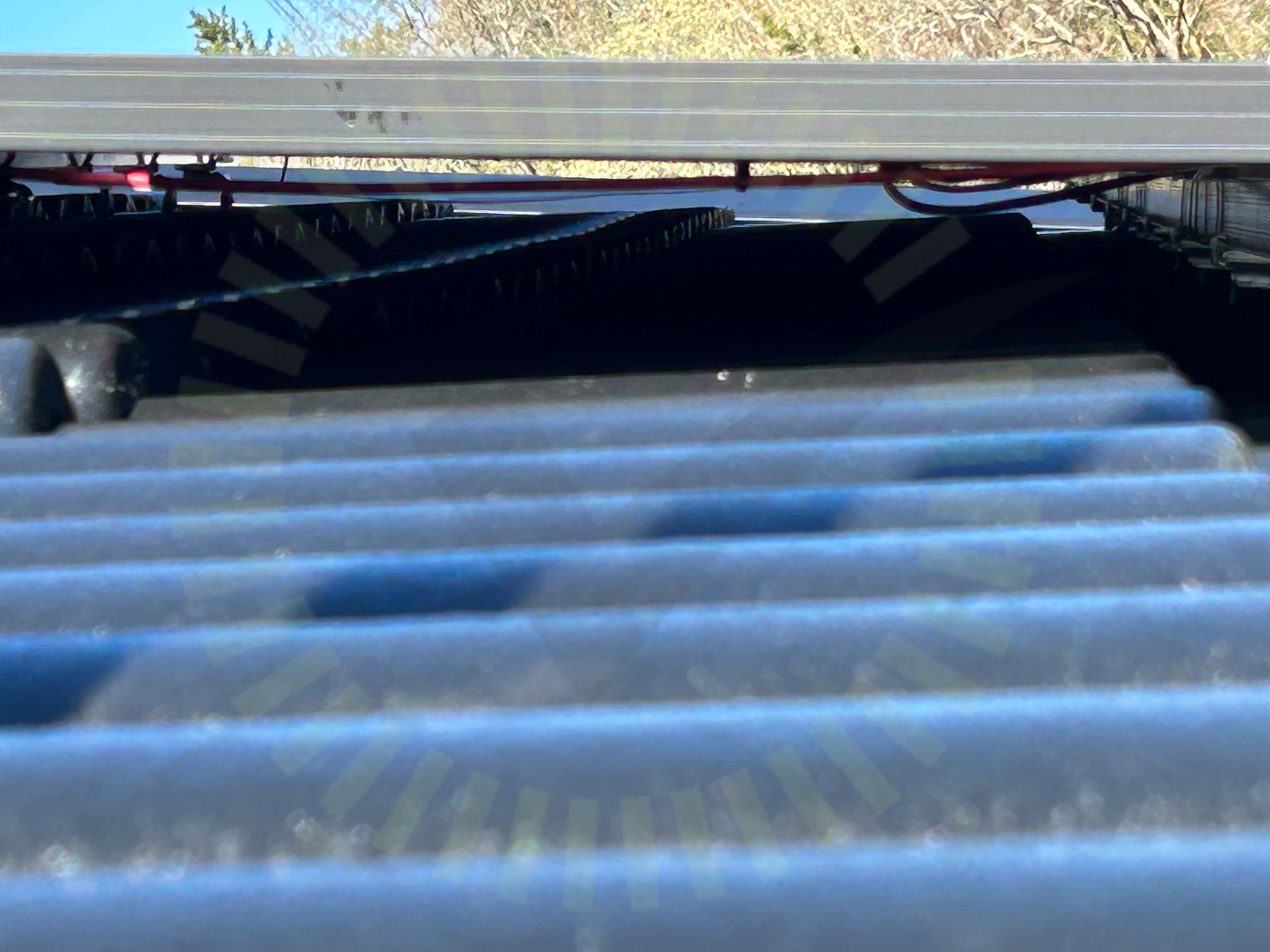

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Infästning ligger inte korrekt i skenan, infästning ligger utanför skenans bottendel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

25/28
DC kabel förläggningFrämmande materialFörstärkningsskruvKlämmans dräneringshålKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/31
Avstånd närliggande objekt

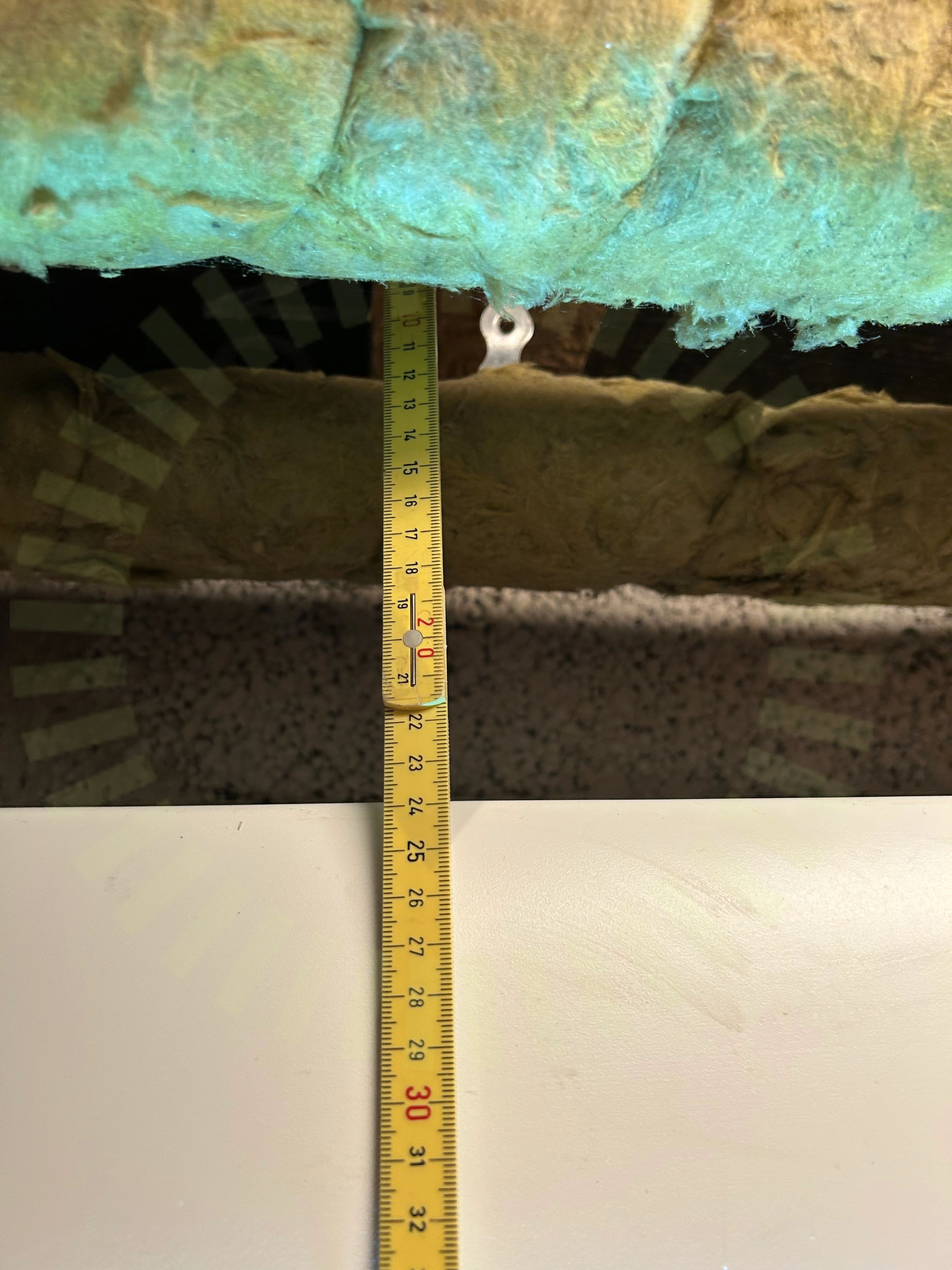

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

Godkända kontrollpunkter

30/31
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
