Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

25 september 2024

Ort

Oskarshamn, Kalmar län

AC anslutning växelriktare

Skenornas överhäng

Säkerhetsavstånd

+ 5

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemESDEC Lutande Panntak

VäxelriktareSVEA SOLAR: Power Shifter 6-10kW

BatteriSVEA SOLAR: Power Saver 5-15kW

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätvärden saknas i egenkontroll.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

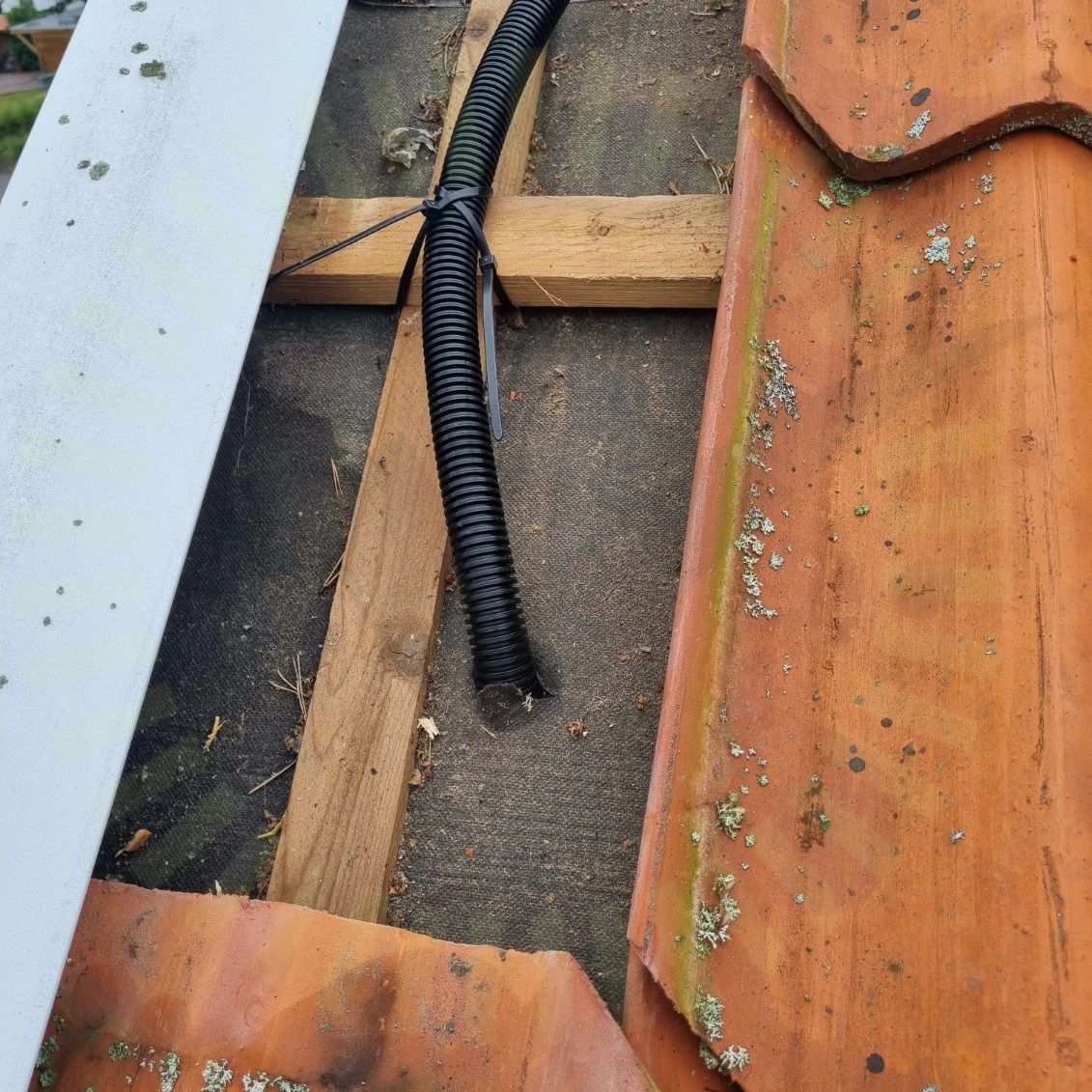

4.1 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad

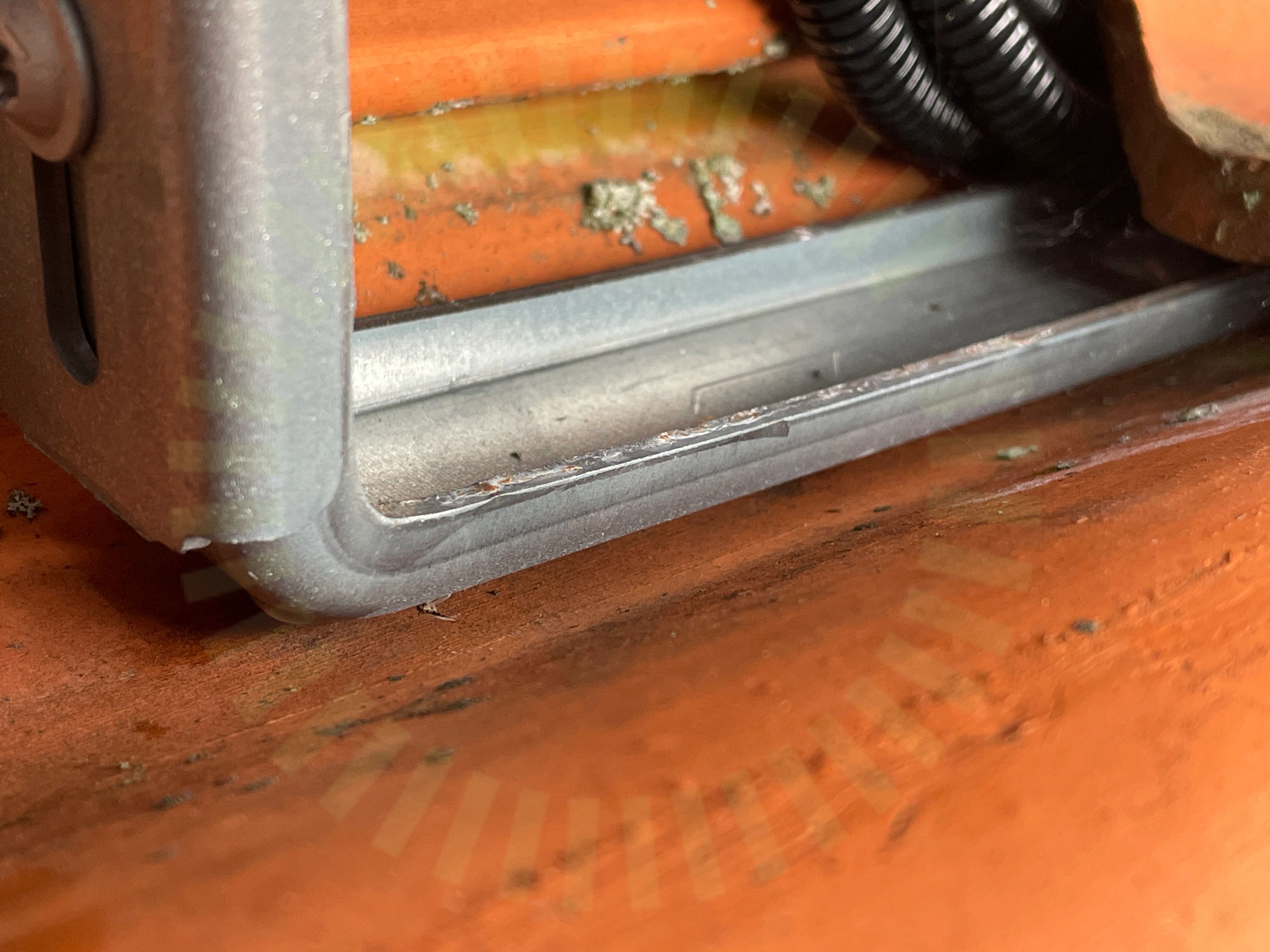

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte från ESDEC utan från tredje part.

Tillverkarens montageanvisningar

4.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

4.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning från Esdec saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

4.6 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

Godkända kontrollpunkter

20/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

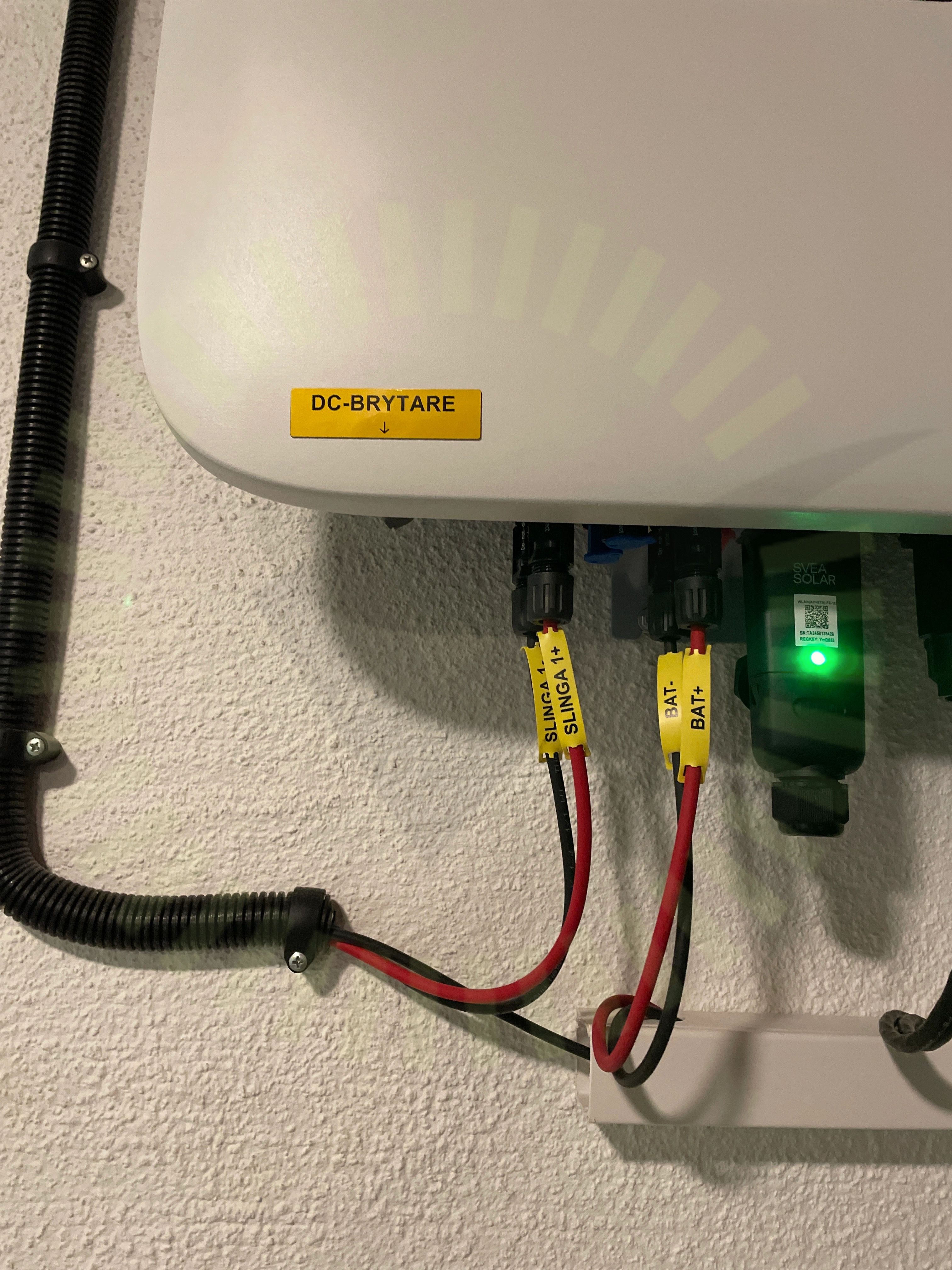

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/36

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 23-24

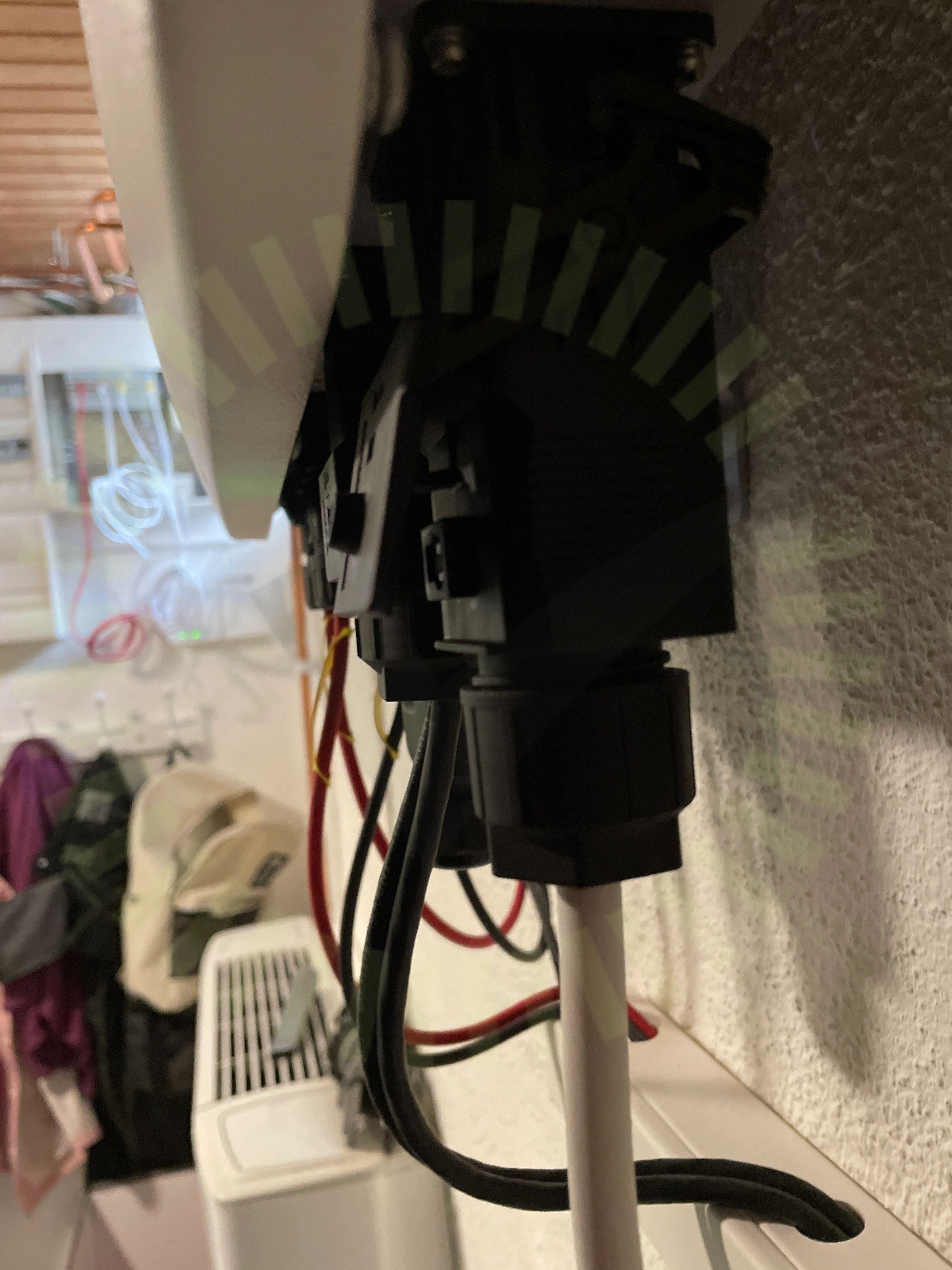

8.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 40-44

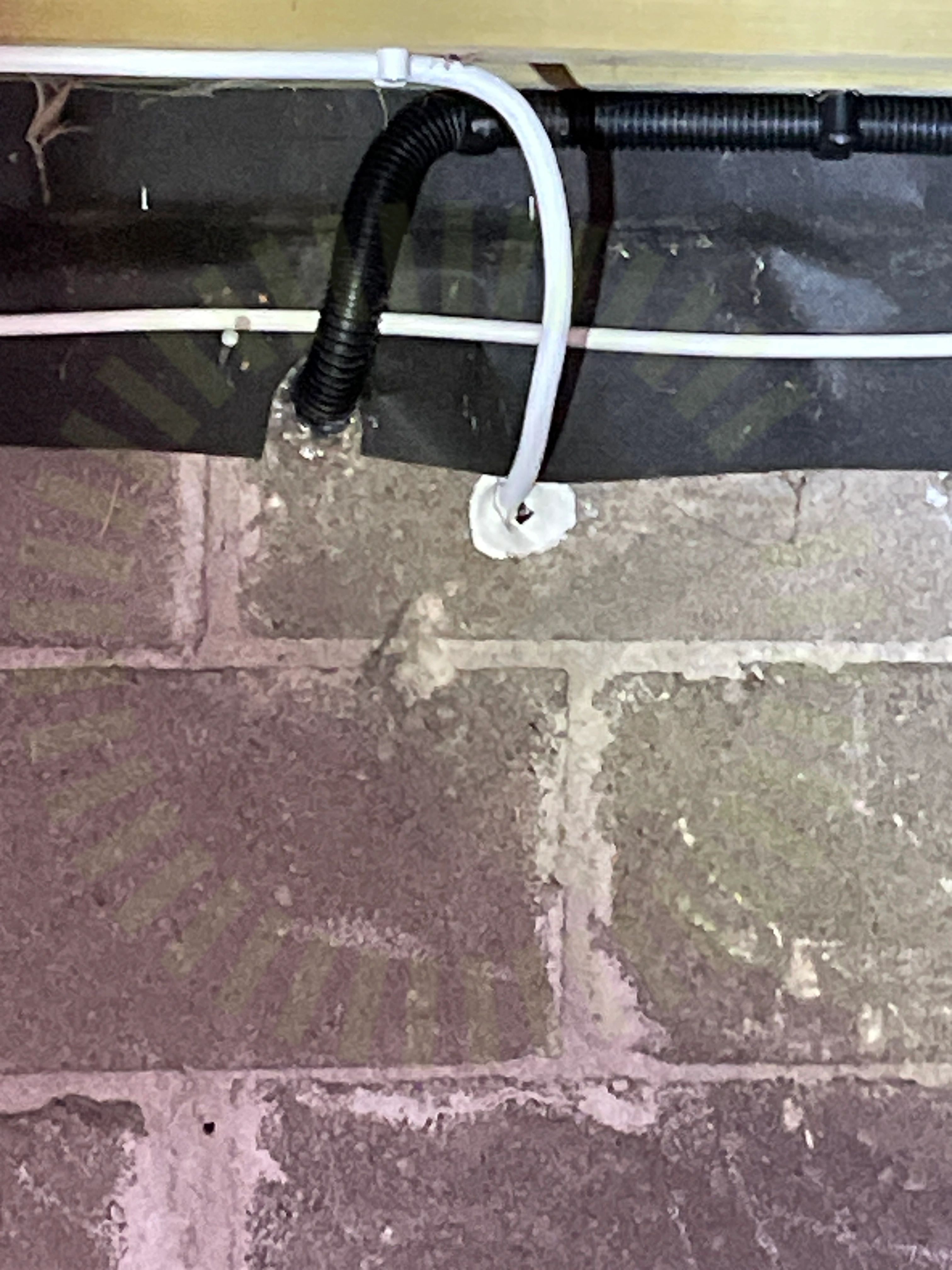

8.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

8.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
