Besiktningsrapport

8.0

Installation genom

E.ON

Datum

29 januari 2024

Ort

Falkenberg, Hallands län

Strängförläggning

Förbindelse av kontakter

DC-kontakter

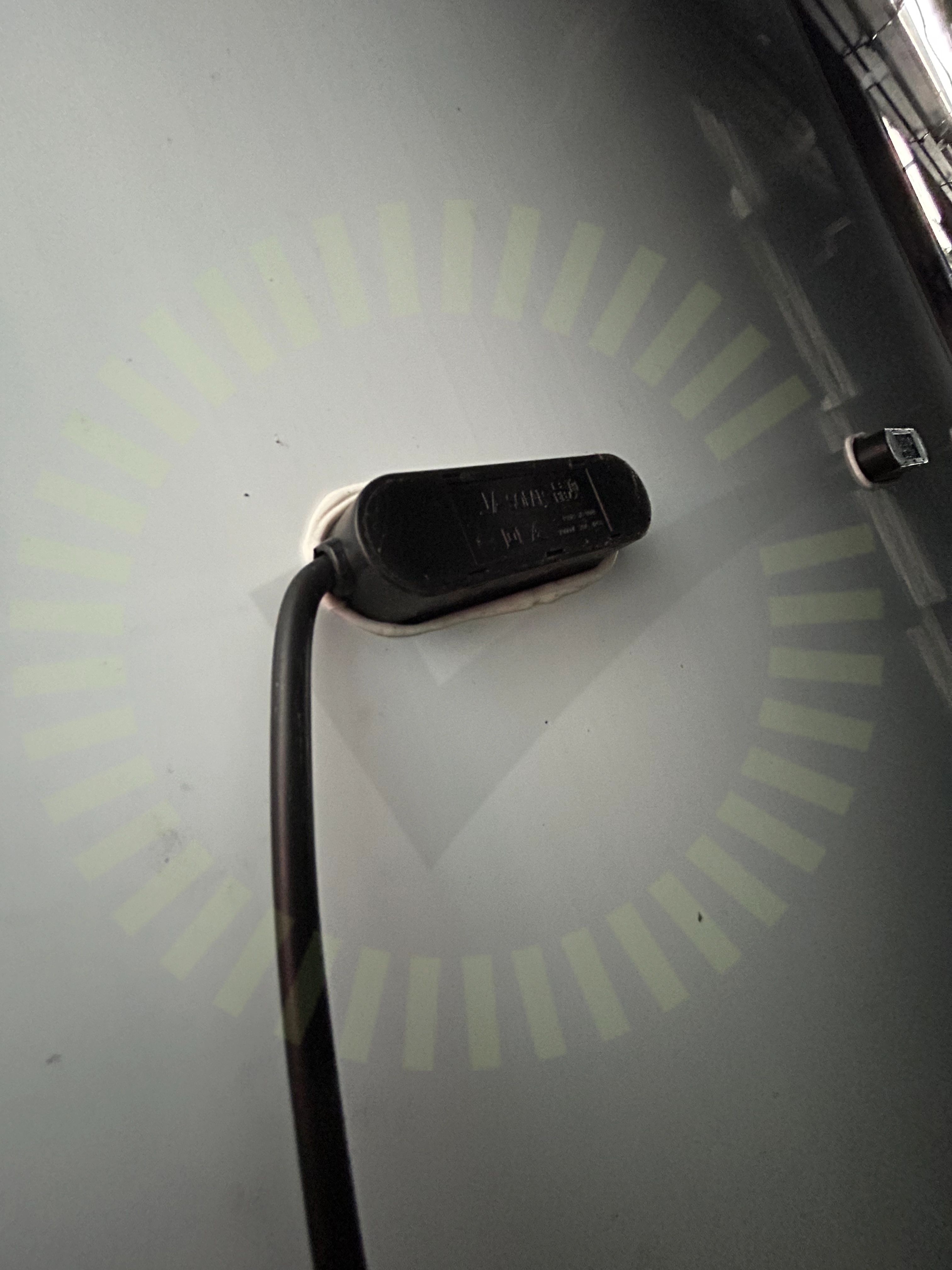

+ 4

85% godkända15% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR

MontagesystemRenusol: VS+

VäxelriktareFronius: SYMO 10.0-3-M

TillbehörElmaterial: Kapsling

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Answered inspection points

Anmärkningar

1/1

1.1 Saknade dokument

Inte godkänd

Saknas dokument för projektet - DC-Mätningar, Strängdesign, Strängschema, egenkontroll.

Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMärkningTillförlitligt fästVarning för backspänningVarning för likström

Villa, JAM60S21-XXX/MR

Anmärkningar

3/14

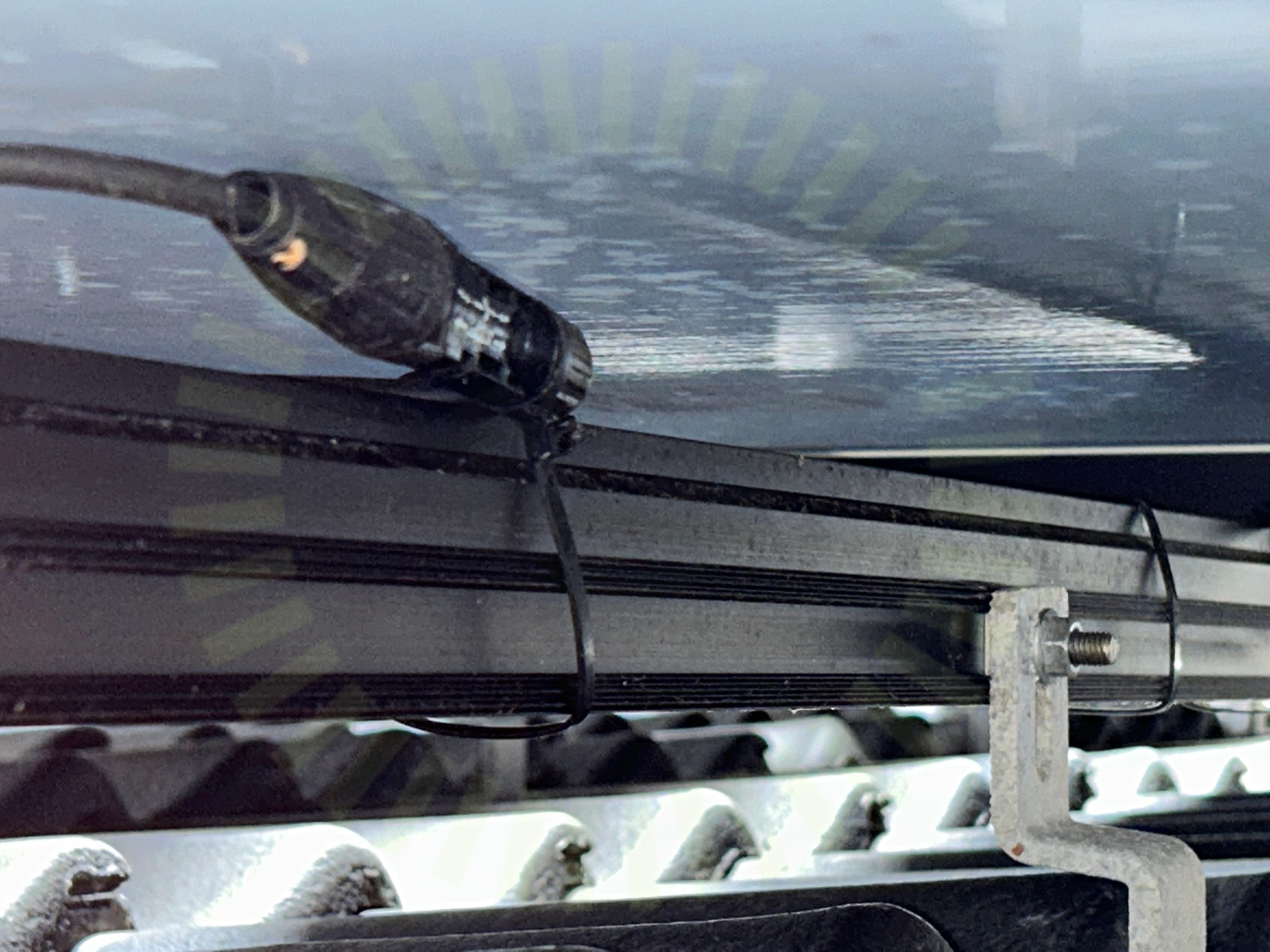

4.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00 (712.526.1)

4.2 Solpaneler: Kablar: Böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie ut från kopplingslådan.

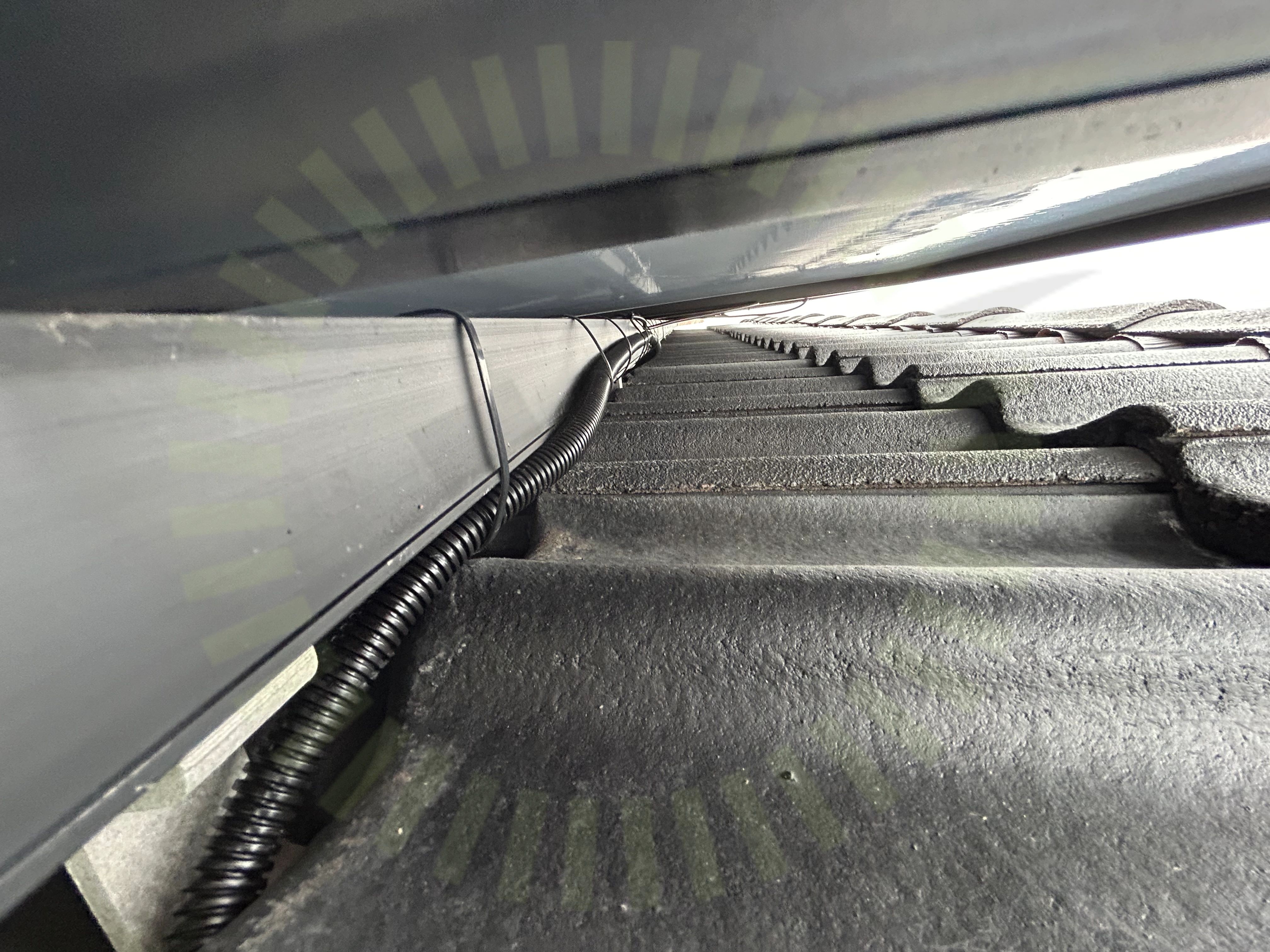

4.3 Strängförläggning

Inte godkänd

DC kablage är förlagt med ett mellanrum som skapar en loop på taket.

SEK 457. Sida 15

Godkända kontrollpunkter

11/14

DragavlastadeHöjdskillnadSkuggaSolpaneler: Avstånd till ytaSolpaneler: Bakstycke: FöremålSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Kontakter: Direkt solljusSolpaneler: MellanrumSolpaneler: Ram: Spänningar

Villa, Renusol: VS+

Anmärkningar

3/19

5.1 Infästning: Infästning Takstol

Inte godkänd

Infästningar är gjorda i plywood som är skruvat över två takstolar. Infästningen är inte tillförlitlig. Skruvarna som använts för att fästa krokarna har på flera ställen skadat tätskiktsduken.

Tillverkarens anvisningar

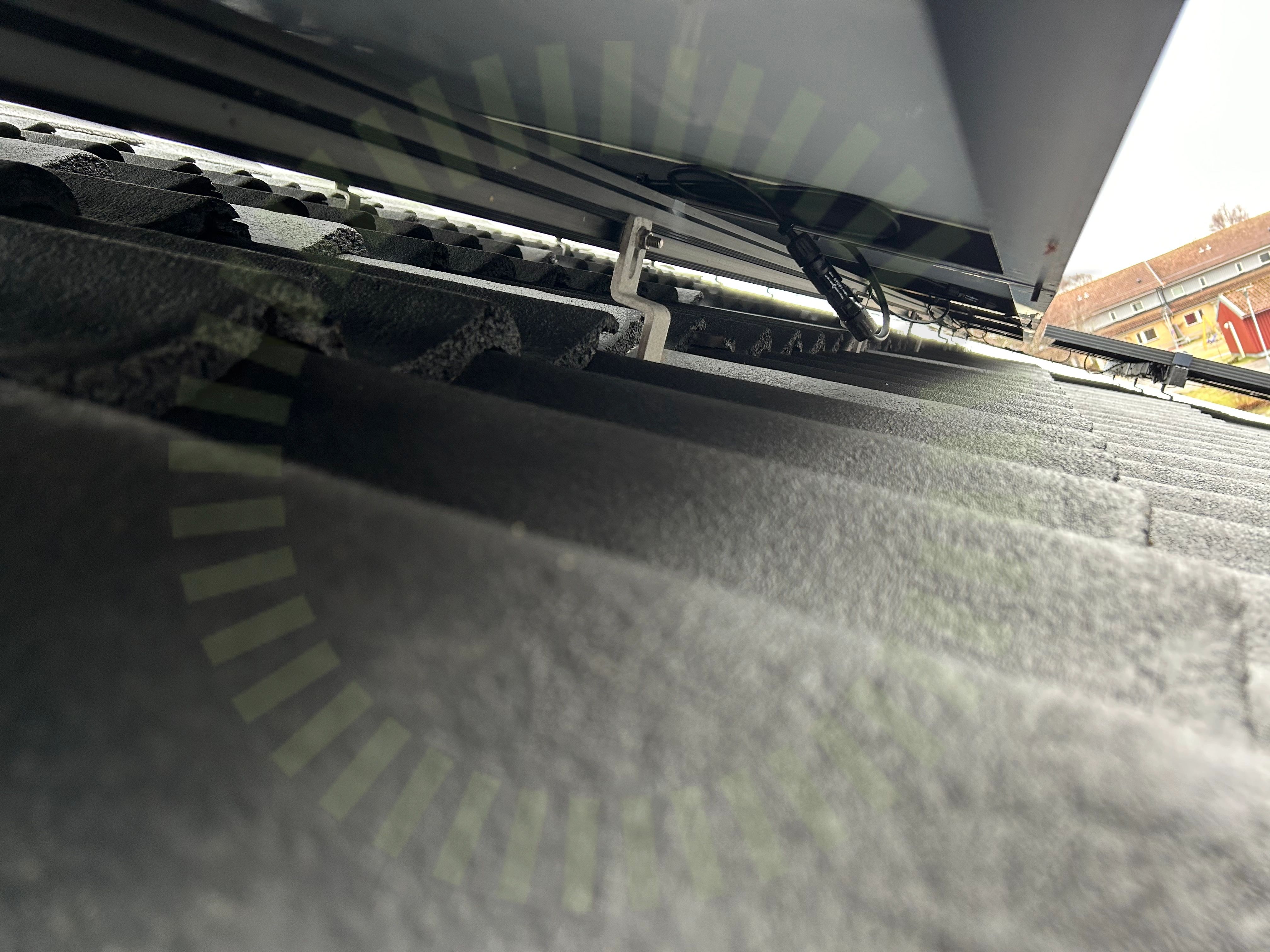

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd och riskerar att utsätta kablage för mekanisk påverkan.

SS 436 40 00 (712.521.101 och 522.8.4)

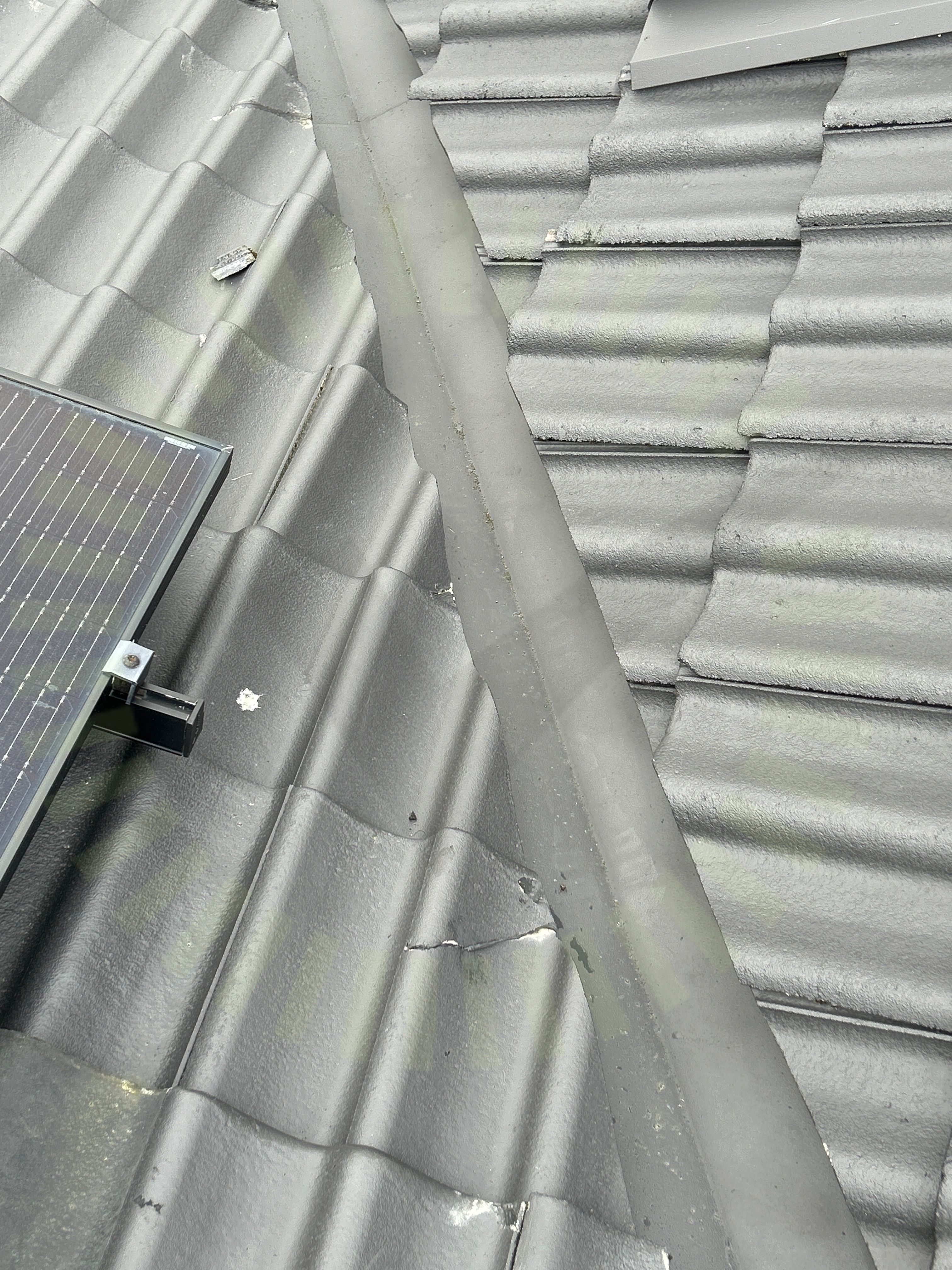

5.3 Skador

Inte godkänd

Flera takpannor är skadade runt installationen.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/19

Främmande materialFästen: SlutfästeInfästning: Avstånd pannaInfästning: CC måttInfästning: UrspårningMittfästeMontagesystem: TaklutningPanelfäste: Panelramens tjocklekShimsSkarp kantSkenor: InfästningSkenor: SkarvSkenor: ÖverhängSkyddSnö- och VindlastberäkningVäderbeständigt material

Växelriktare

Anmärkningar

4/24

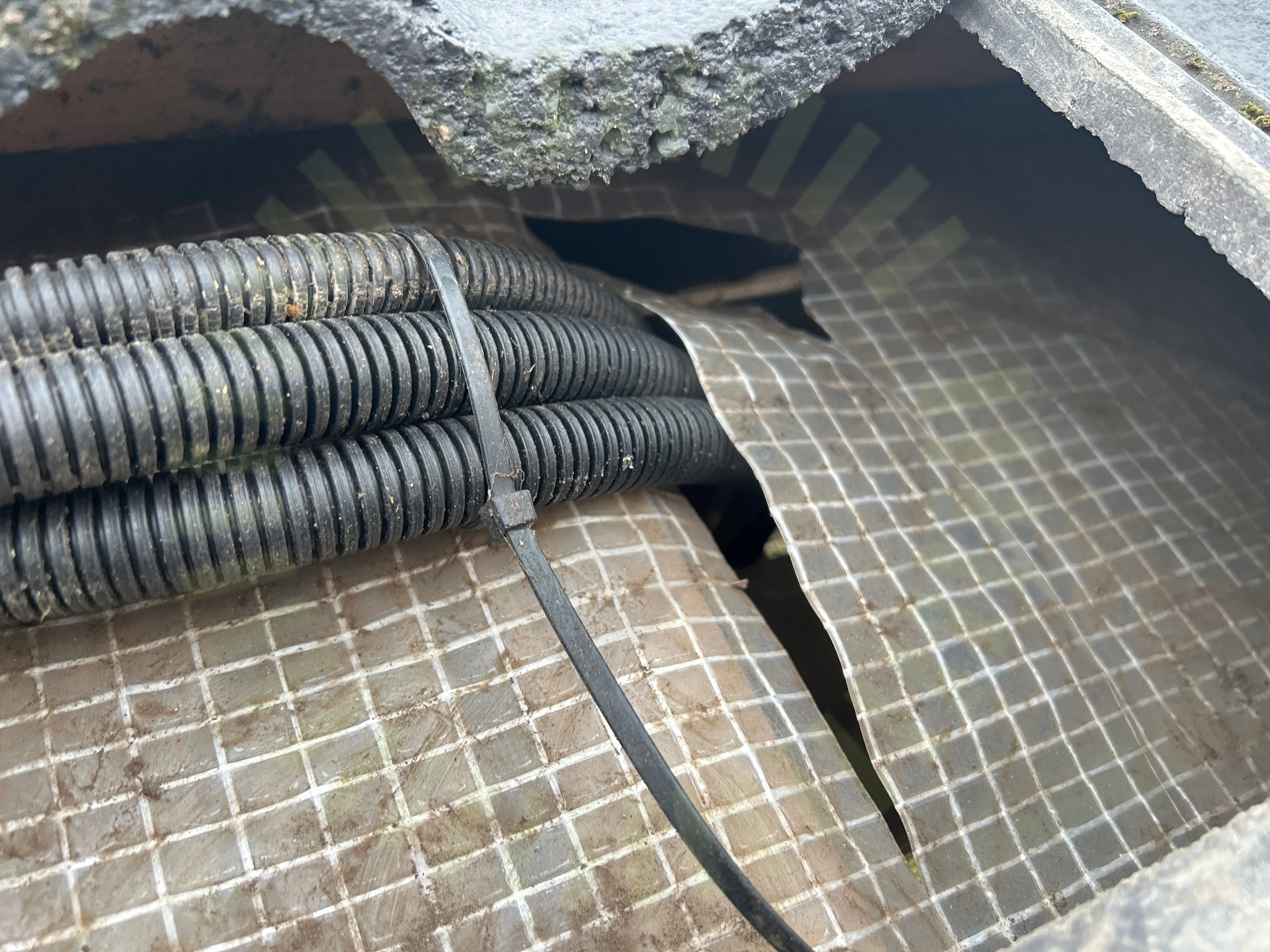

6.1 DC Genomföringar

Inte godkänd

Stort hål är gjort i tätskiksduken.

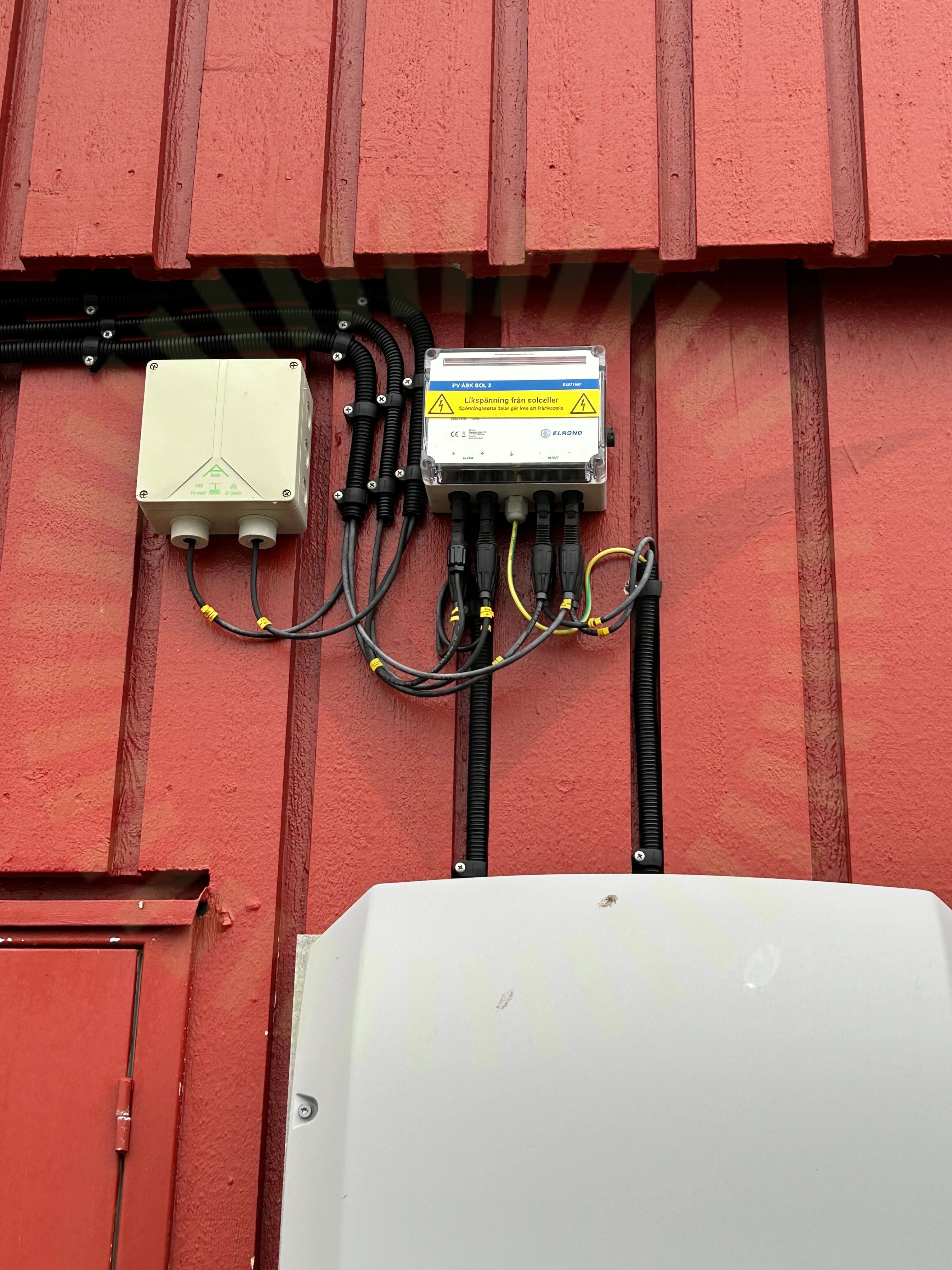

6.2 DC-kontakter

Inte godkänd

DC-kontakter är av olika fabrikat.

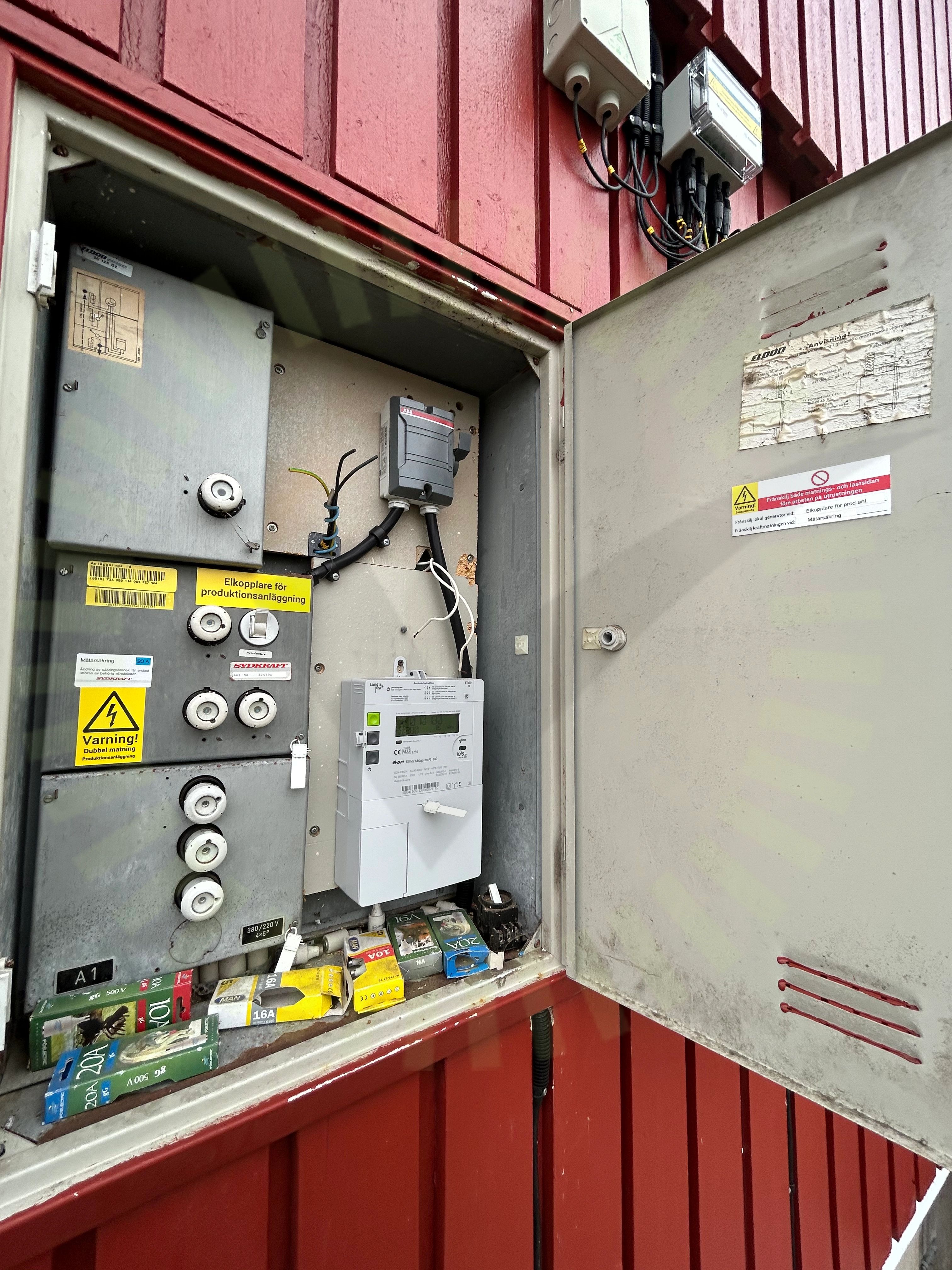

6.3 Säkring

Inte godkänd

Växelriktaren är inte avsäkrad.

Tillverkarens anvisningar

6.4 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktaren saknas.

Godkända kontrollpunkter

20/24

AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanKabelPlacering: AvståndPlacering: InfästningPlacering: VinkelVäxelriktare: Placering: VentilationVäxelriktare: El: DimensioneringVäxelriktare: El: KontakterVäxelriktare: InternetVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling
