1.1 Tillgång till appen
KundkommentarKund kan inte komma åt sin anläggning. Då appen inte fungerar.
Besiktningsrapport
7.9
Installation genom
Svea Solar
Datum
14 mars 2024
Ort
Lidingö, Stockholms län
84% godkända16% ej godkända
Om installationen
PanelerLongi: LR5-54HPH
MontagesystemCWL Infästningsplatta med Wasi skena
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/4
1.2 Strängschema
Inte godkändSträngar är ej tydligt uppmärkta vid växelriktare. Går ej att avgöra vilken sträng som är inkopplad på vilken utgång.
Godkända kontrollpunkter
2/4AvtalMätprotokoll DC
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CWL Infästningsplatta med Wasi skena
Anmärkningar
8/223.1 Främmande material
Inte godkändAnvänt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Blandade montagesystem.

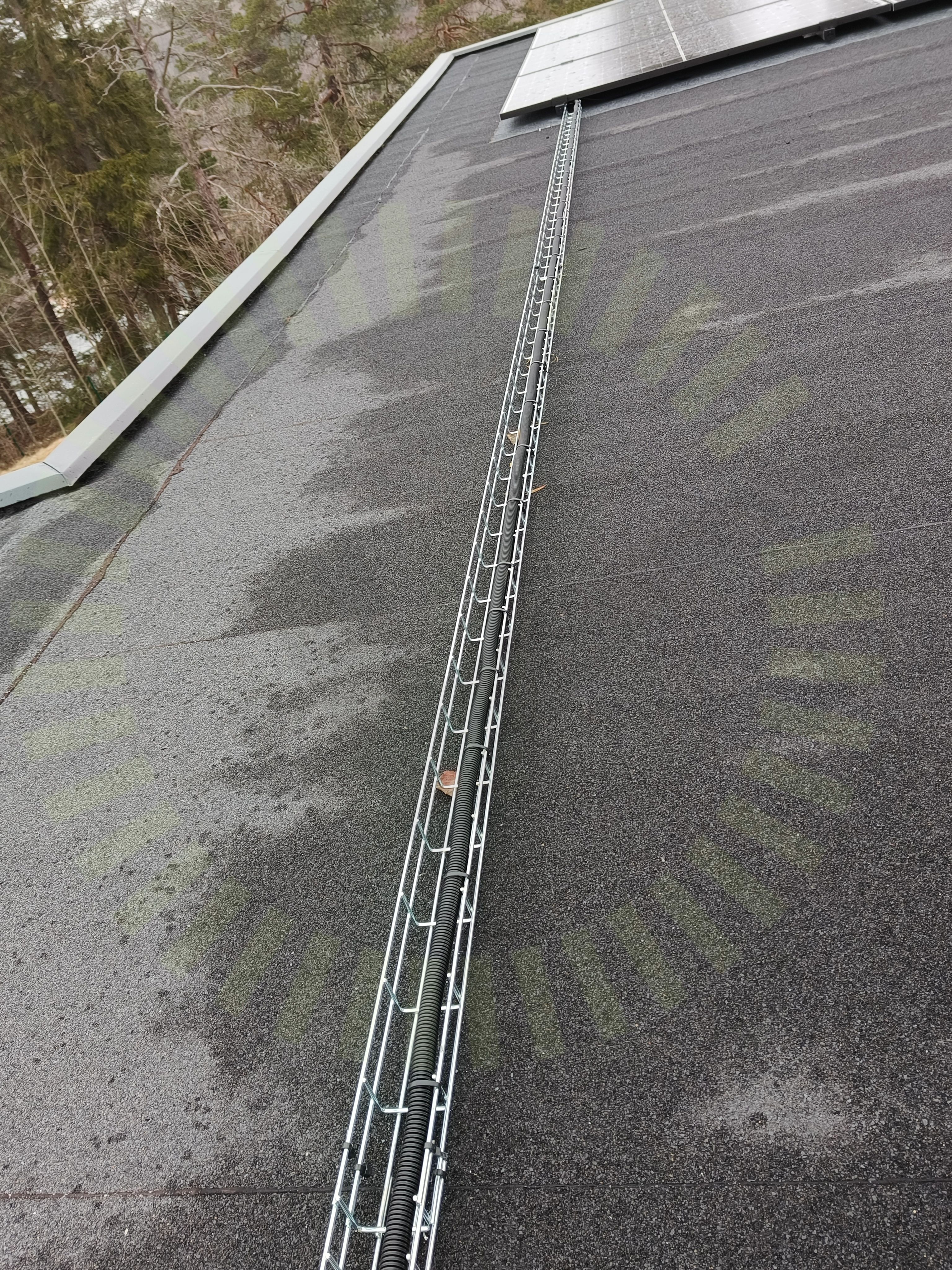

3.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan panelfält är inte lämpligt fastsäkrad. Kabelstege sitter ej fast.
SS 436 40 00 (712.522.101)
3.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.4 Skenornas infästning
Inte godkändDå infästning och skena är från två olika tillverkare kan ingen av tillverkarna lämna någon garanti på att vald infästnings metod är utförd korrekt.
3.5 Skenornas överhäng
Inte godkändUnderlag för att kontrollera korrekt överhäng saknas.
3.6 Skenors avstånd till varandra
Inte godkändUnderlag för att kontrollera korrekt avstånd mellan skenor saknas.
3.7 Snö- och Vindlastberäkning
Inte godkändBlandade montagesystem godkänd lastberäkning går inte att ta fram.
Tillverkarens montageanvisningar
3.8 Tätskiktsplattor CC mått
Inte godkändBlandade montagesystem. Underlag för att kontrollera korrekt CC mått mellan infästningsplattor saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
13/22Använd tätskiktsdukAvsaknat underlagDC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenskarvarSvetsning takpappSäkerhetsavståndVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Tätskiktsplattor Infästning
Tak 1, Longi: LR5-54HPH
Anmärkningar
5/18

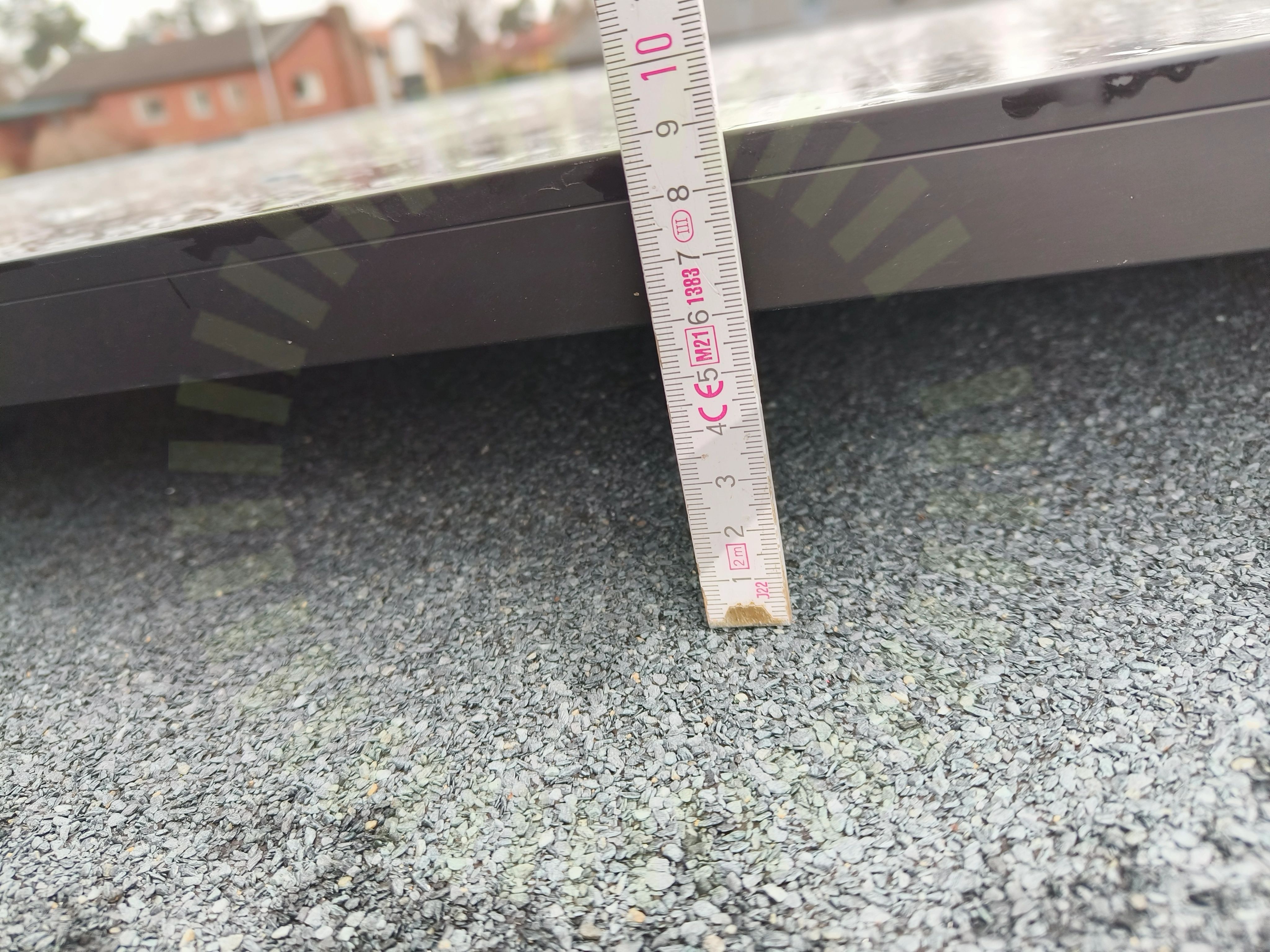

4.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

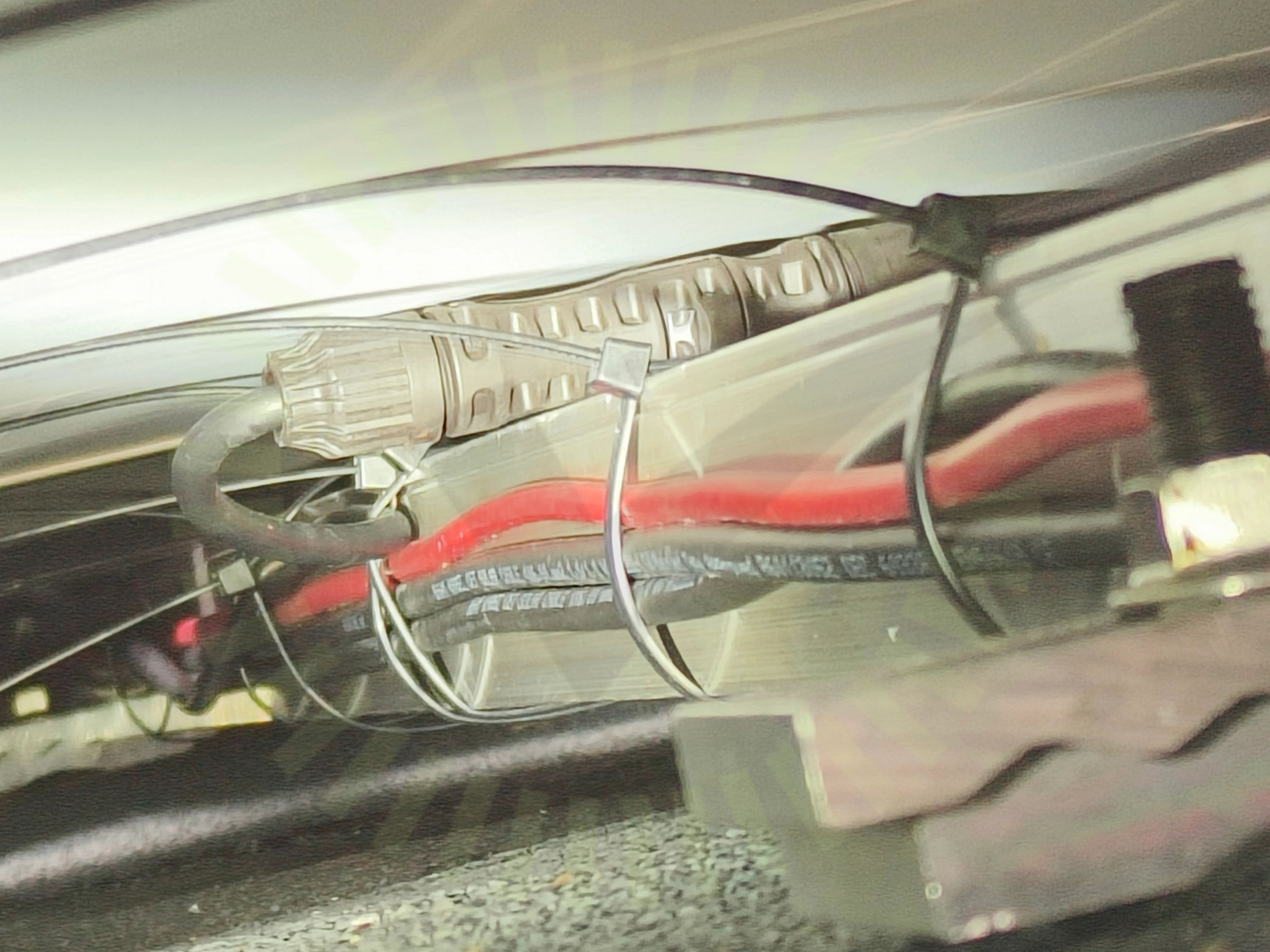

4.2 Föremål mot bakstycke
Inte godkändKontakter ligger i kläm mellan skena och panelens bakstycke.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

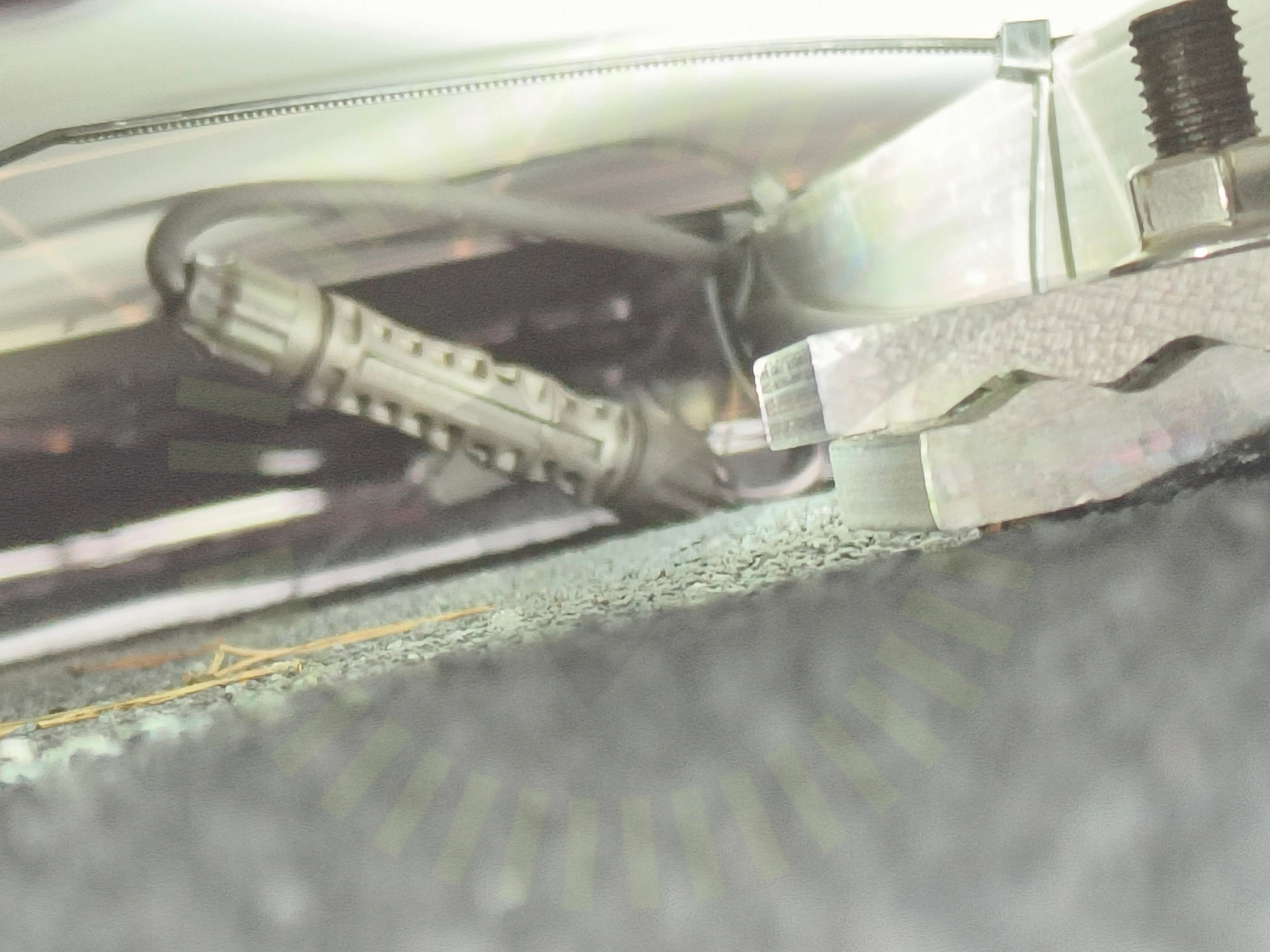

4.3 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
4.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
4.5 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
13/18Avstånd till havDräneringshålFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/38

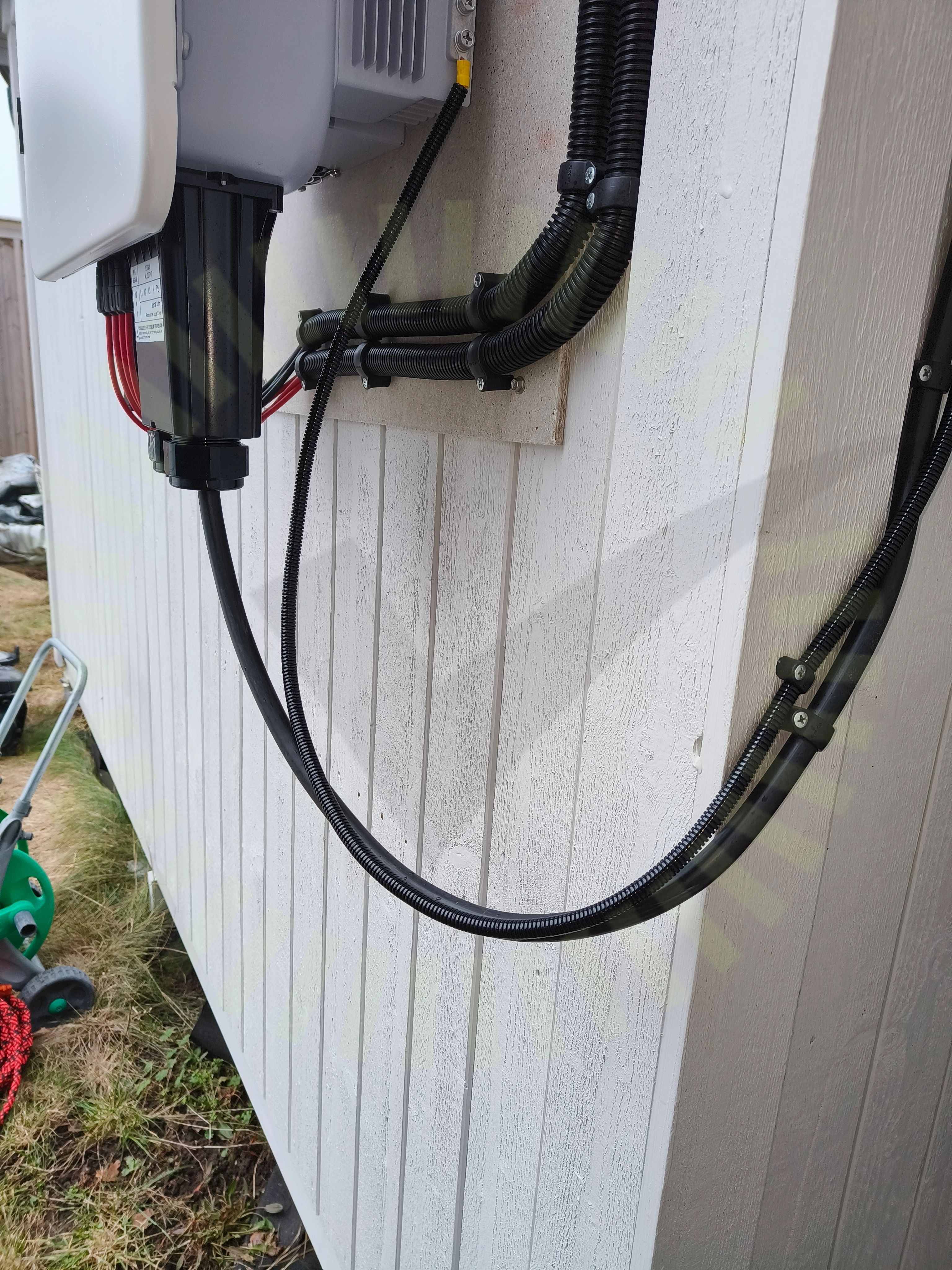

7.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)
7.2 DC Kontakter förskruvning
Inte godkändKontakternas förskruvning är bottnade och har skadat packningen.
MA231 (de_en) Assembly instructions, Sida 10
7.3 Säkringsdimension
Inte godkändVäxelriktarens säkring ligger på gränsen för installerad effekt. Under vissa förhållanden kan effekten överstiga säkringen. Underlag för effektbegränsning saknas.
Godkända kontrollpunkter
35/38AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
