Besiktningsrapport
8.7
Installation genom
Decasol
Datum
11 april 2023
Ort
Dösjebro, Skåne län
Kopplingslåda
Klämmor rätt förläggning

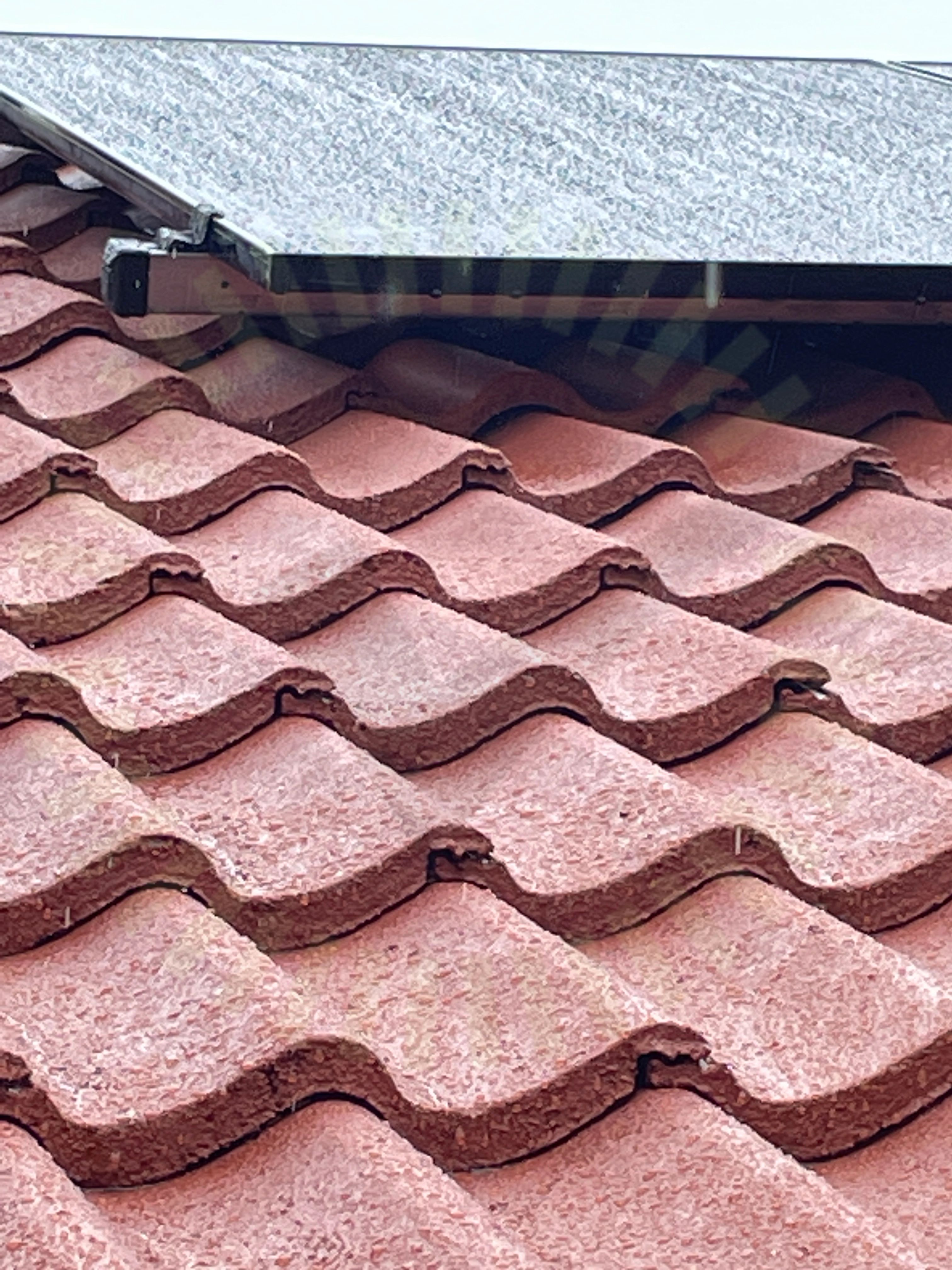

Underliggande takpanna
+ 6
86% godkända
14% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17
3.1 Kopplingslåda
Inte godkänd
Kablage ut från kopplingsdosa ej uppfäst med tillräckligt stöd
Godkända kontrollpunkter
16/17
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/22

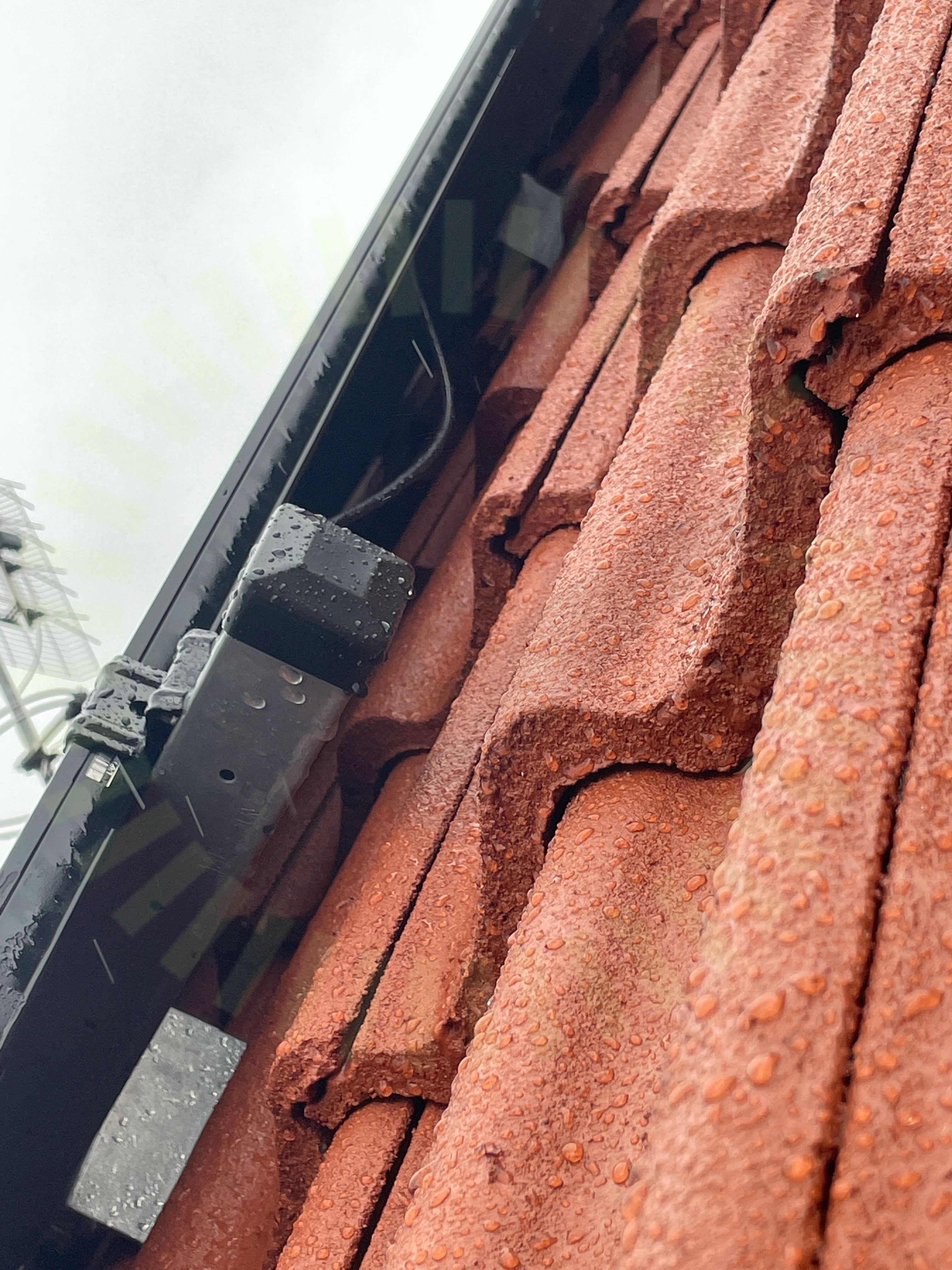

4.1 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablage påträffades

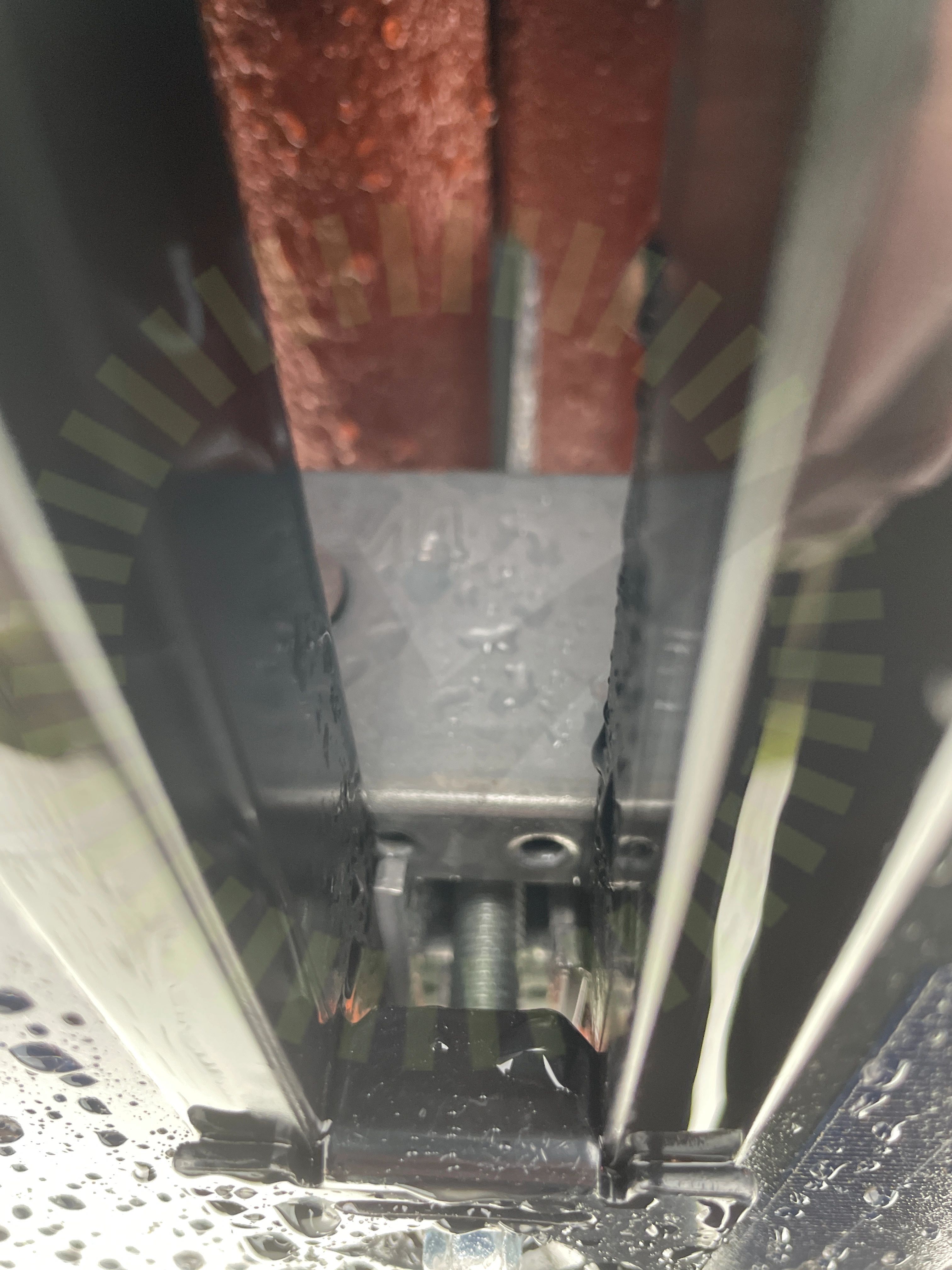

4.2 Klämmor rätt förläggning
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel av klämman är skada.

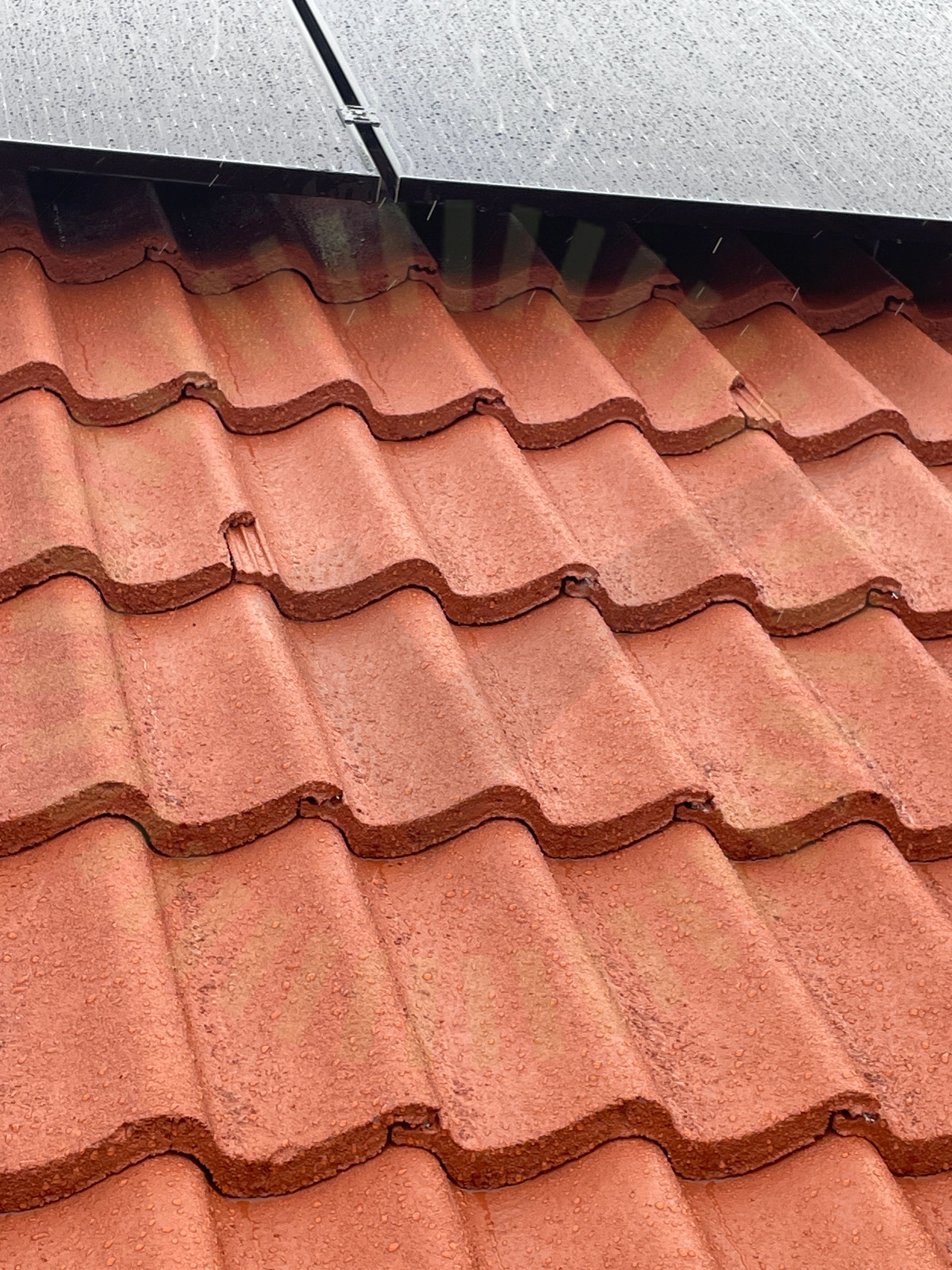

4.3 Skador
Inte godkänd
Skador hittade på takpannor runt installationen.

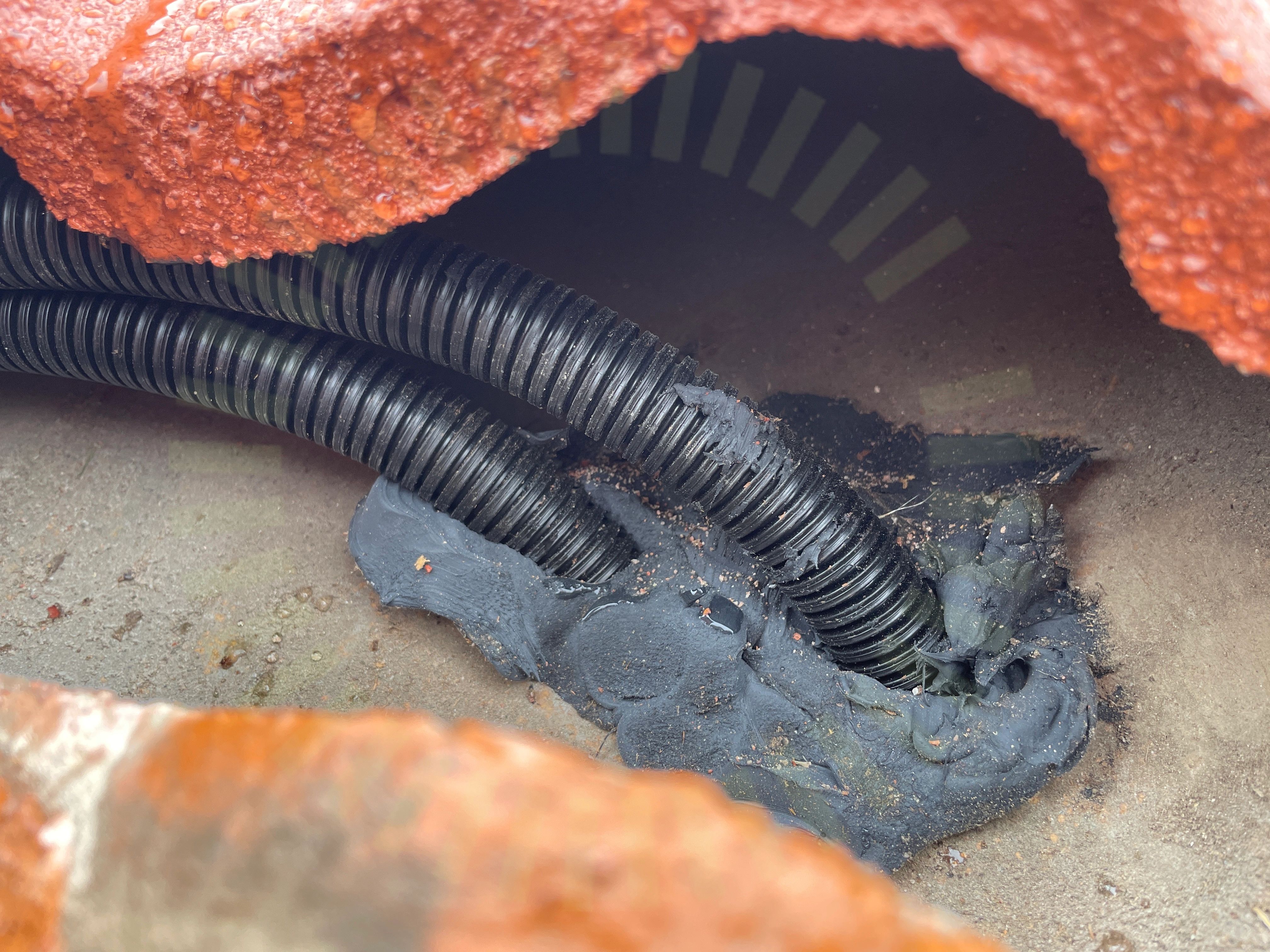

4.4 Takgenomföring
Inte godkänd
Takgenomföring är inte utförd korrekt
4.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. Överhäng överstiger tillverkarens anvisningar

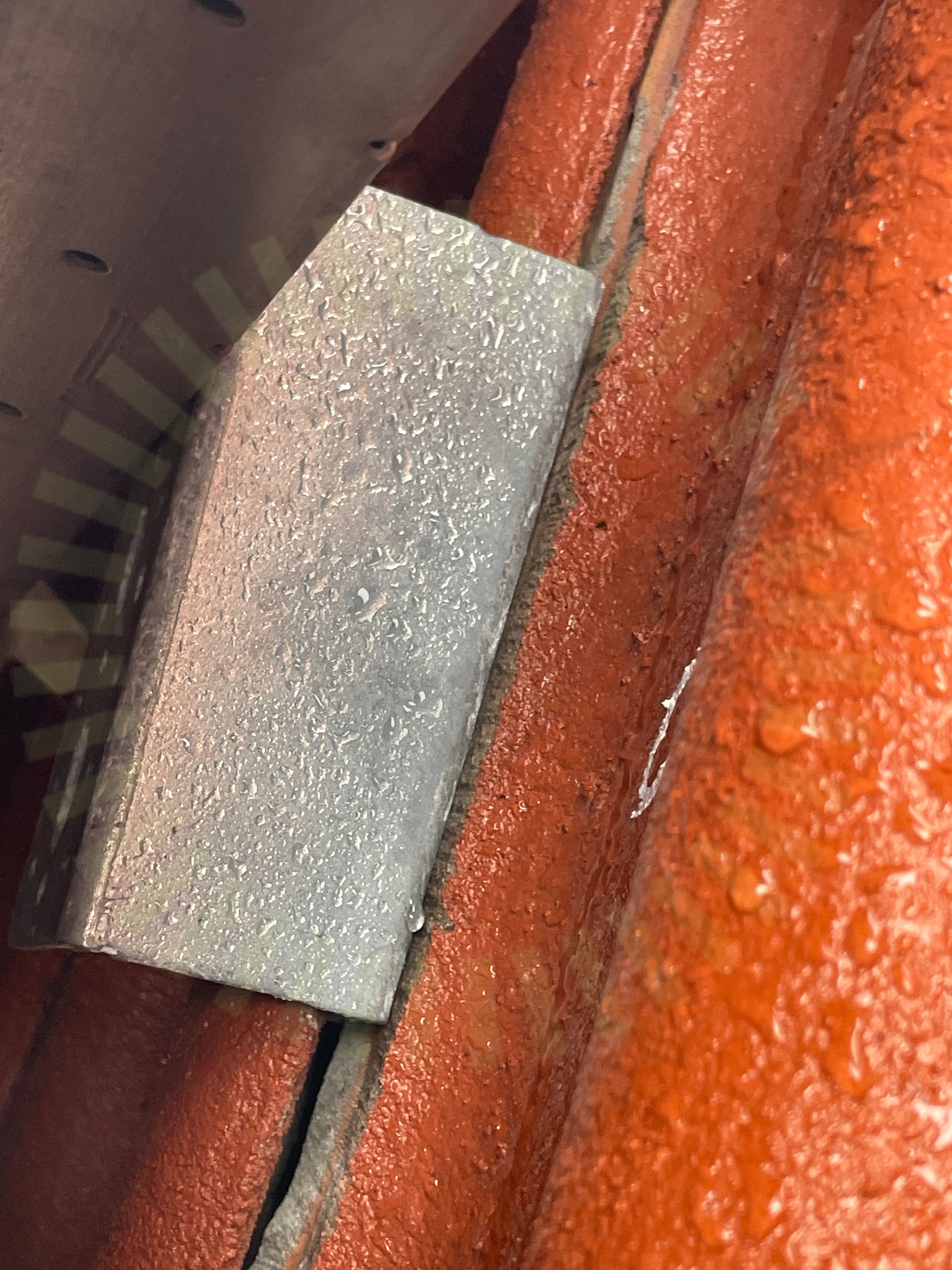

4.6 Underliggande takpanna
Inte godkänd
Krok ligger dikt panna
Godkända kontrollpunkter
16/22
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
3/27

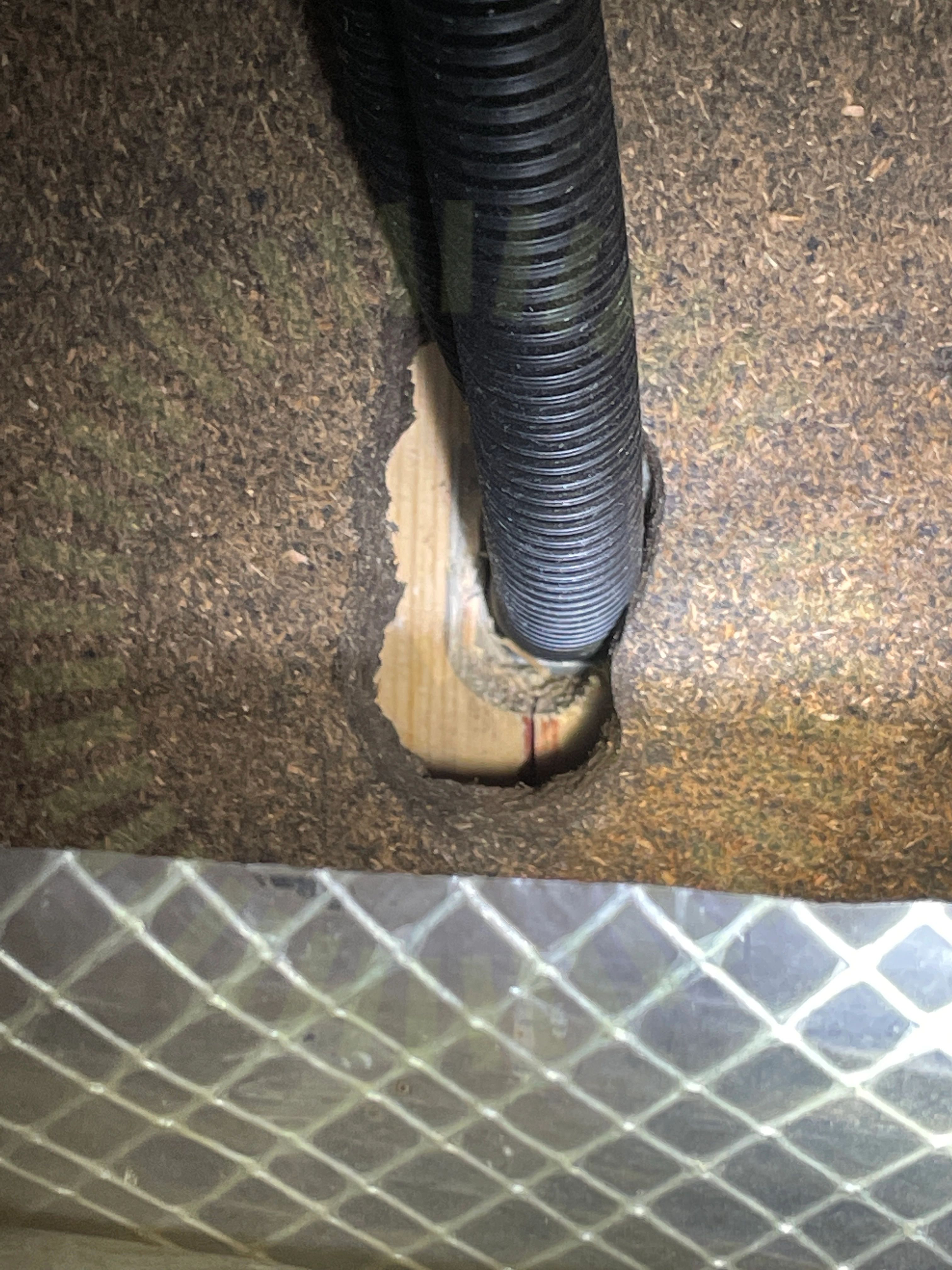

6.1 DC Genomföringar
Inte godkänd
Genomföringar är inte täta.

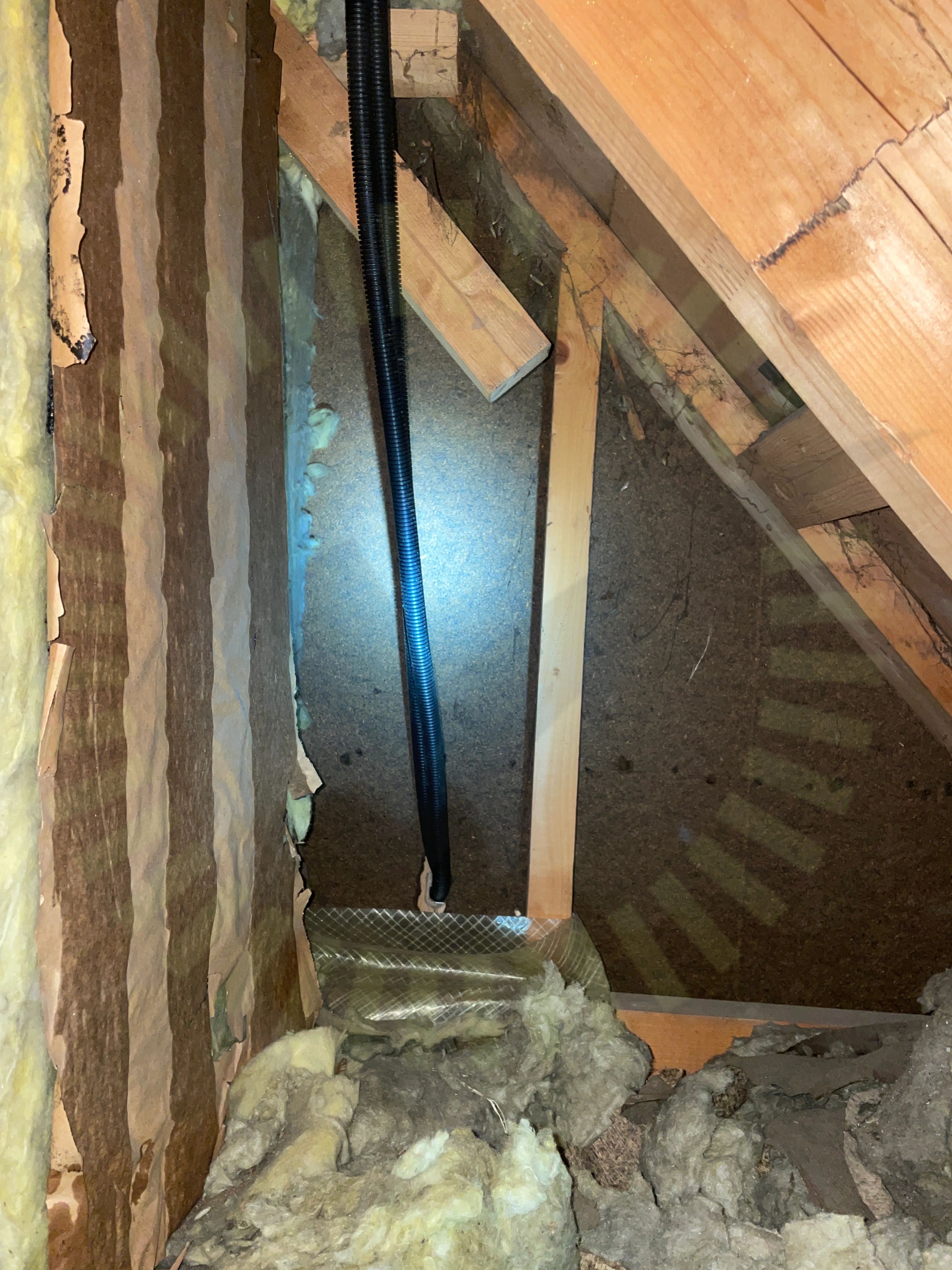

6.2 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.

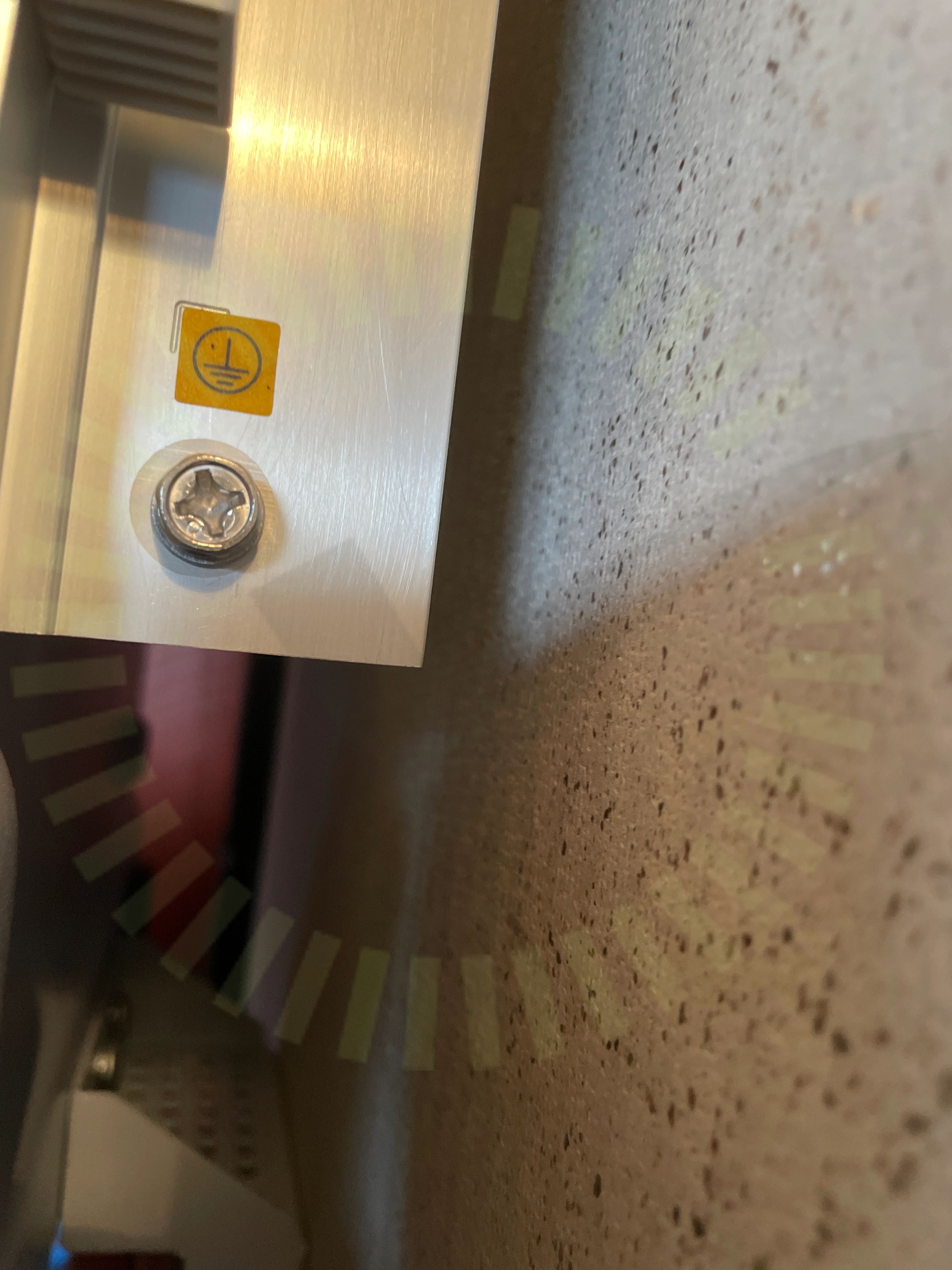

6.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
