Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Sesol

Datum

17 maj 2024

Ort

Harestad, Västra Götalands län
Överspänningsskydd AC
Takkrokarnas CC
Infälld installation
83% godkända17% ej godkända

Om installationen

PanelerLongi: LR4-72HPH
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (Utan CT)
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

4/5

1.1 Fotodokumentation

Kundkommentar

Foto dokumentation av projektet ej levererade exempelvis genomföringar/tätningar (enligt checklista).

1.2 Kundens kommentar

Kundkommentar

- Administratörsuppgifter för växelriktare är ej levererade. - Ritningar och dokumentation är ej komplett. - Produktdokumentation saknas. - Drift och underhållsdokumentation saknas.

1.3 Mätprotokoll

Kundkommentar

Provningsprotokoll ej levererade.

1.4 Avtal

Inte godkänd

I avtalet står det att montagesystemet skall vara i rostfritt.

Avtal

Godkända kontrollpunkter

1/5
Strängschema

Lantbruk, Lantbruk

Anmärkningar

5/12

2.1 Byggnadens lastberäkning

Inte godkänd

Underlag för att snö- och vindlaster har beaktats på takkonstruktion saknas.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 48-49

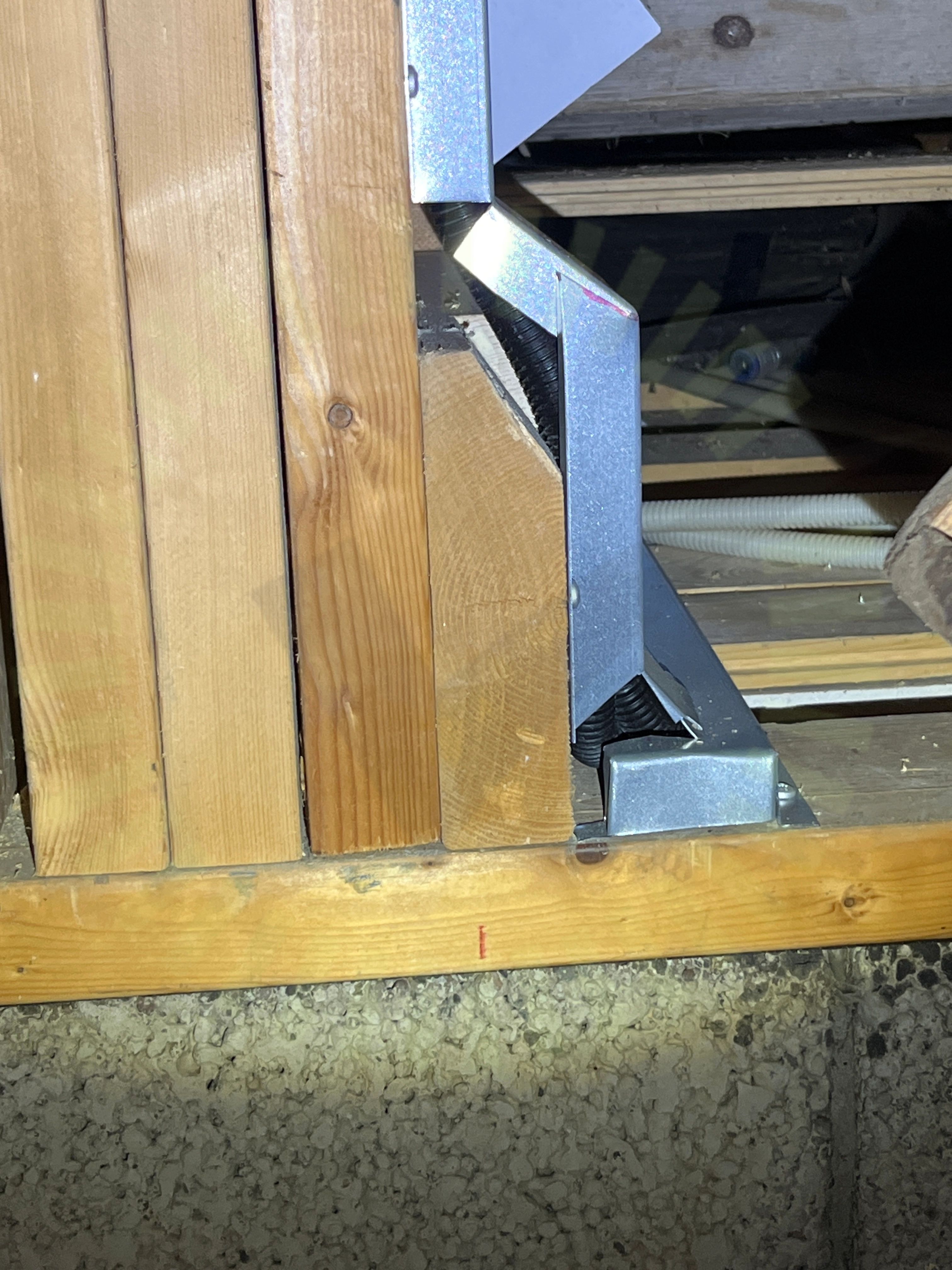

Infälld installation

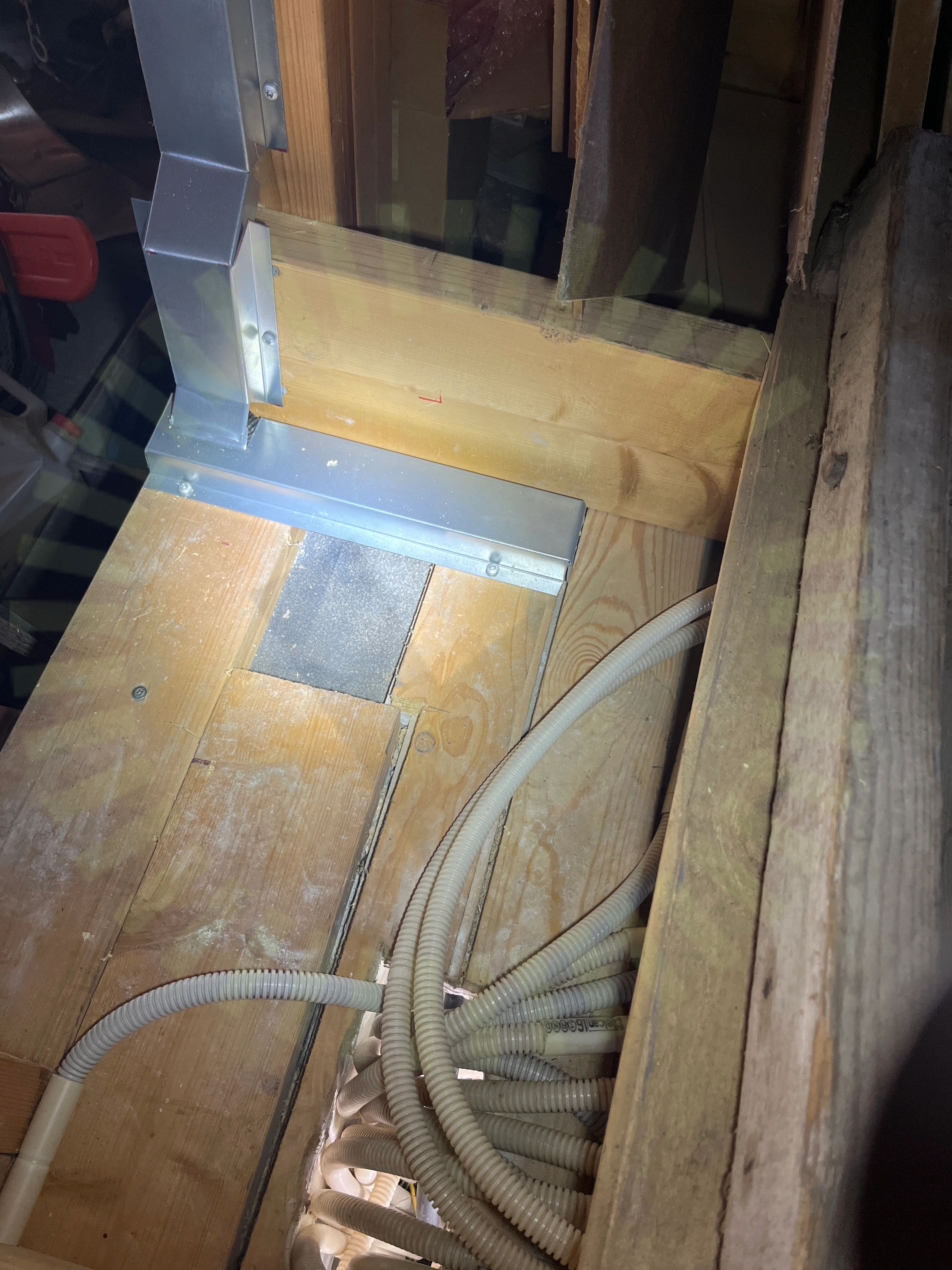

2.2 Infälld installation

Inte godkänd

I genomföring är slangarna gjorda av plast och skyddas inte av något annat.

Elinstallationer i lantbruk och hästverksamhet, Kabelval och förläggning, 6.2
Mekaniskt skydd

2.3 Mekaniskt skydd

Inte godkänd

Detta montage är inte gnagarsäkert.

Elinstallationer i lantbruk och hästverksamhet, Kabelval och förläggning, 6.3

2.4 Ledningssystem

Inte godkänd

Central är ansluten som TN-C. Det är enbart tillåtet att använda sig av TN-S i lantbruk förutom vid anslutningspunkten. TN-S och TN-C har blandats.

Elinstallationer i lantbruk och hästverksamhet, Allmänt 6.1, 2023:1
Överspänningsskydd AC

2.5 Överspänningsskydd AC

Inte godkänd

AC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

6/12
Eventuell anslutningskabelFrånskiljareKopplingsutrustning brandklassningPlacering av växelriktareSkydd mot gnagareÖverspänningsskydd DC

Ej tillgängligt vid besiktning

1/12
Kopplingsutrustning (centraler) brandklassning

Lantbruk, Longi: LR4-72HPH

Anmärkningar

2/15

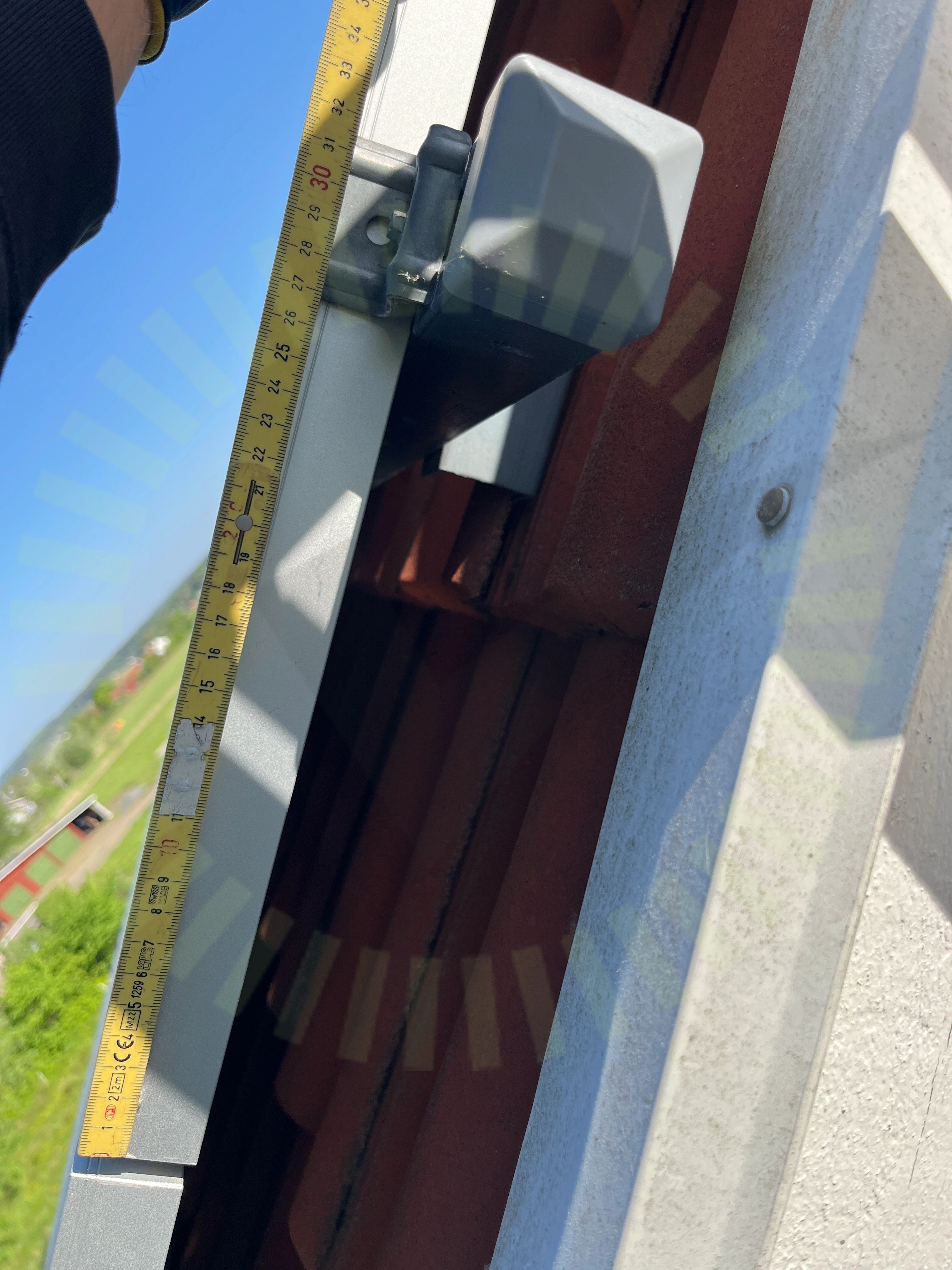

Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules. sida 15-16.
Panelramar separerade

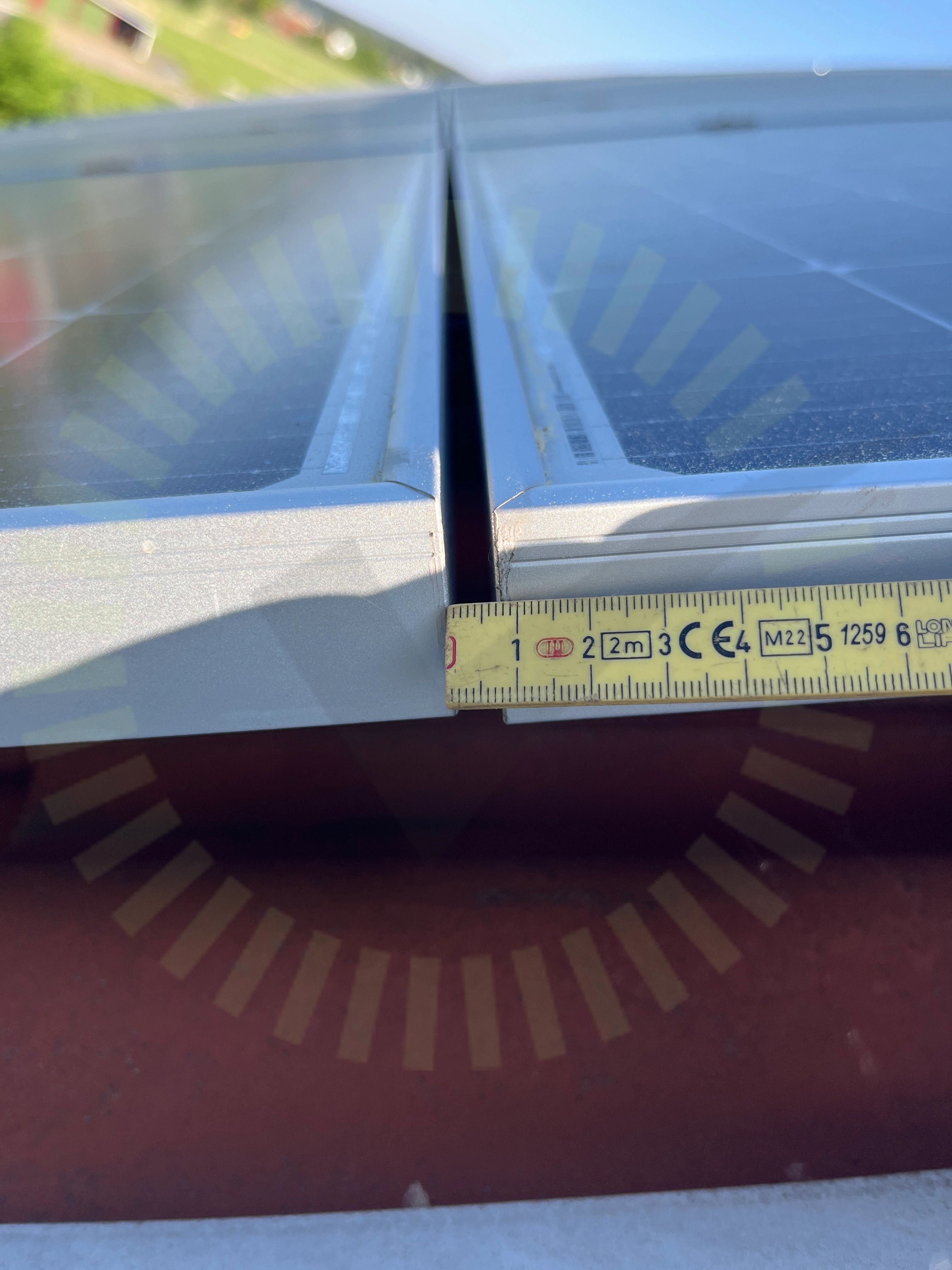

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules. sida 13.

Godkända kontrollpunkter

12/15
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Lantbruk, Weland Stål: Råspont

Anmärkningar

6/23
Pannor

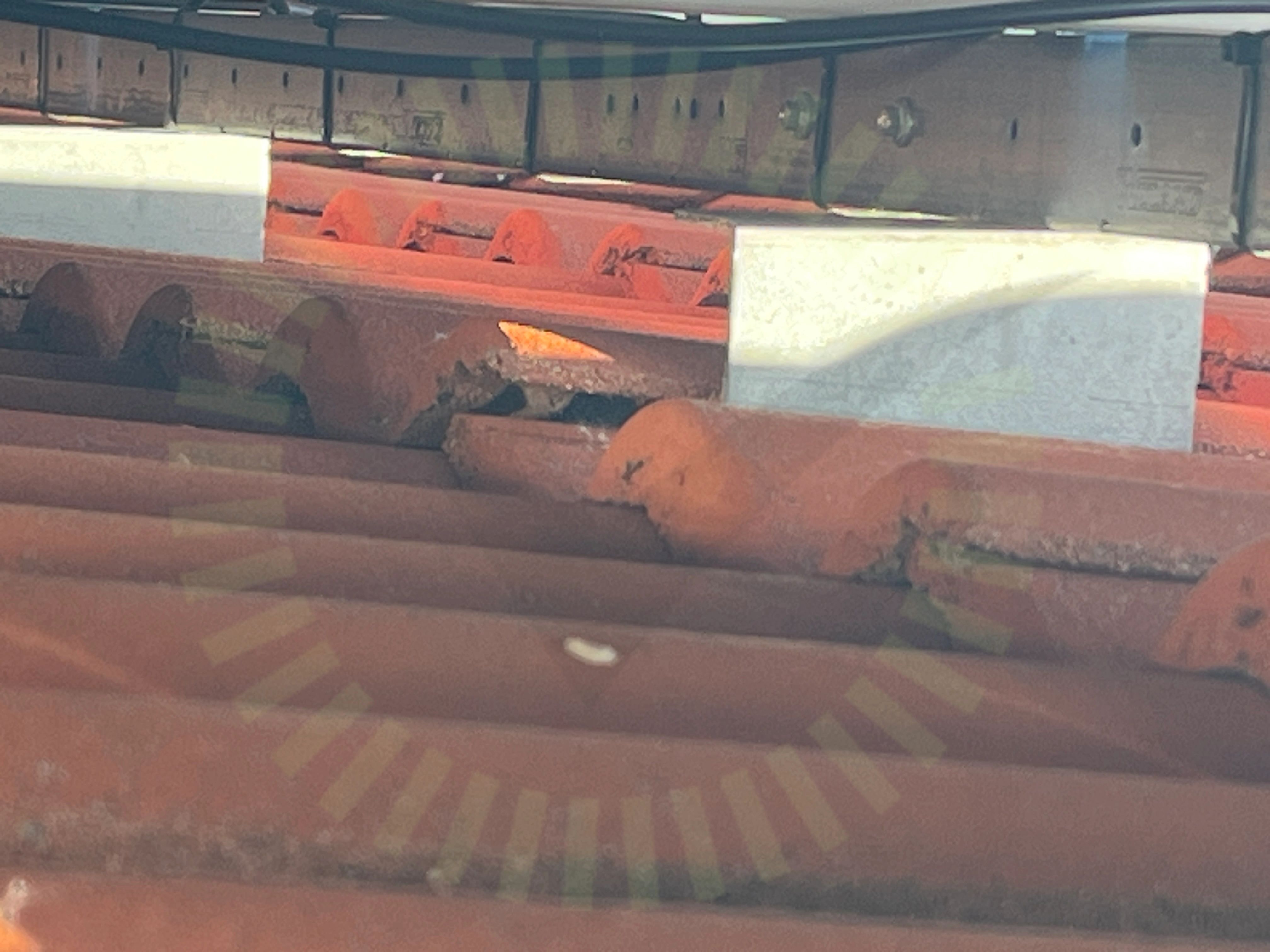

4.1 Pannor

Inte godkänd

Pannor är inte urslipade vilken höjer pannorna för mycket.

Placering

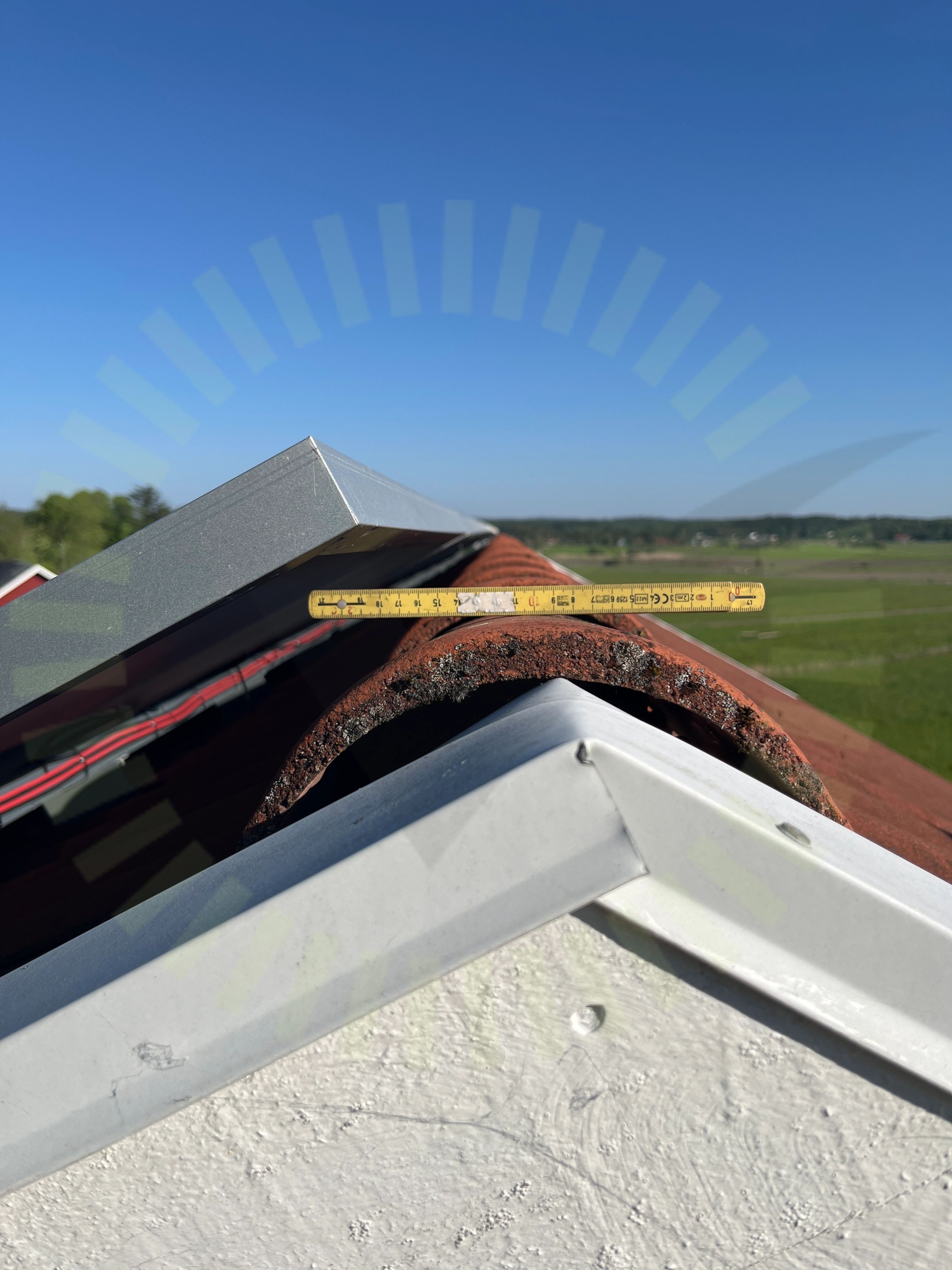

4.2 Placering

Inte godkänd

Paneler sticker utanför takets kant

Skenornas överhäng

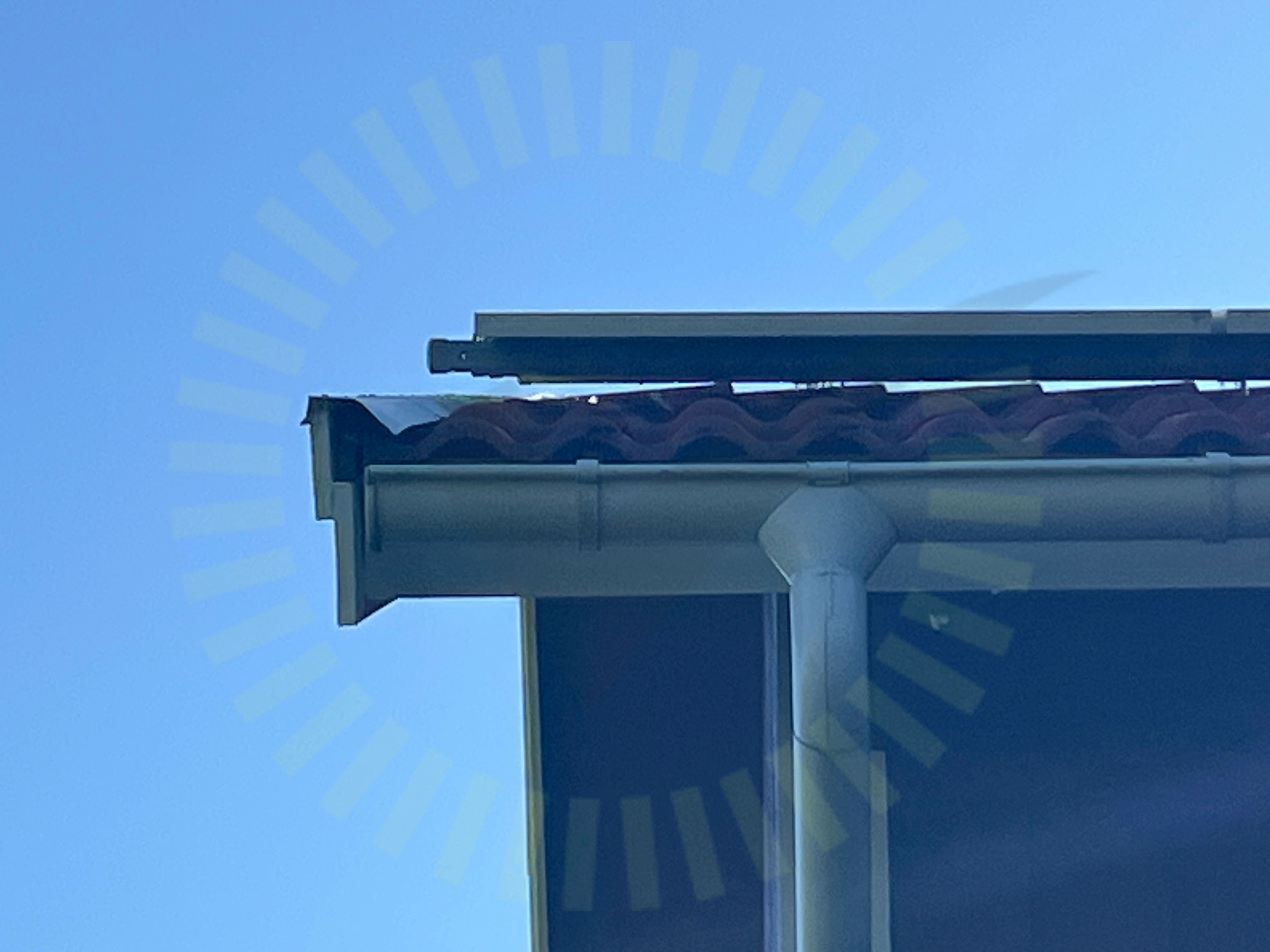

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt ca 45cm

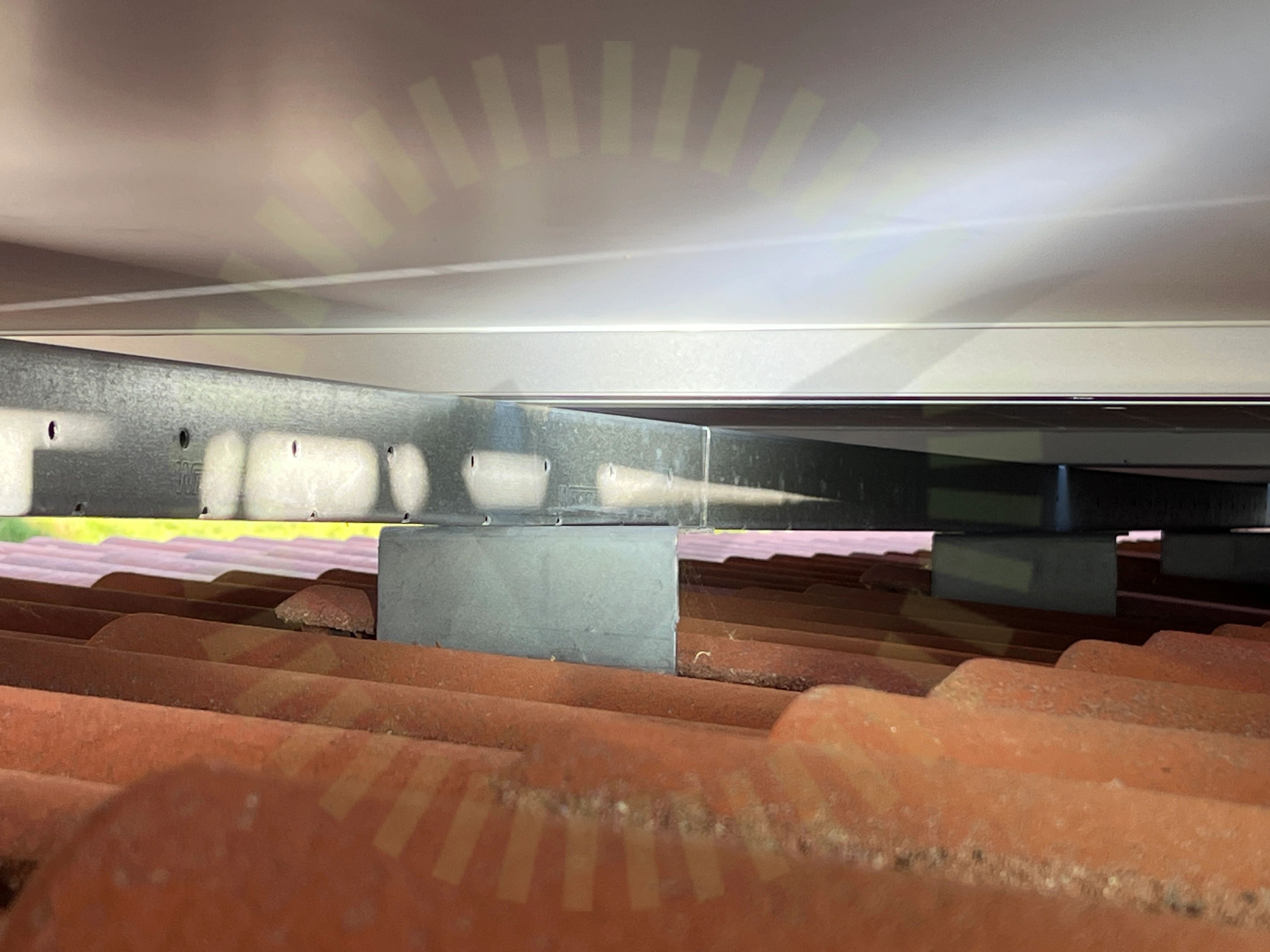

Skenskarvar

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101
Takkrokarnas CC

4.5 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt 120cm.

Snö- och vindlastberäkning
Underliggande takpanna

4.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorRåspontsinfästningSkadorSkenornas infästningSkenors avstånd till varandraSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Undercentral

Anmärkningar

1/6

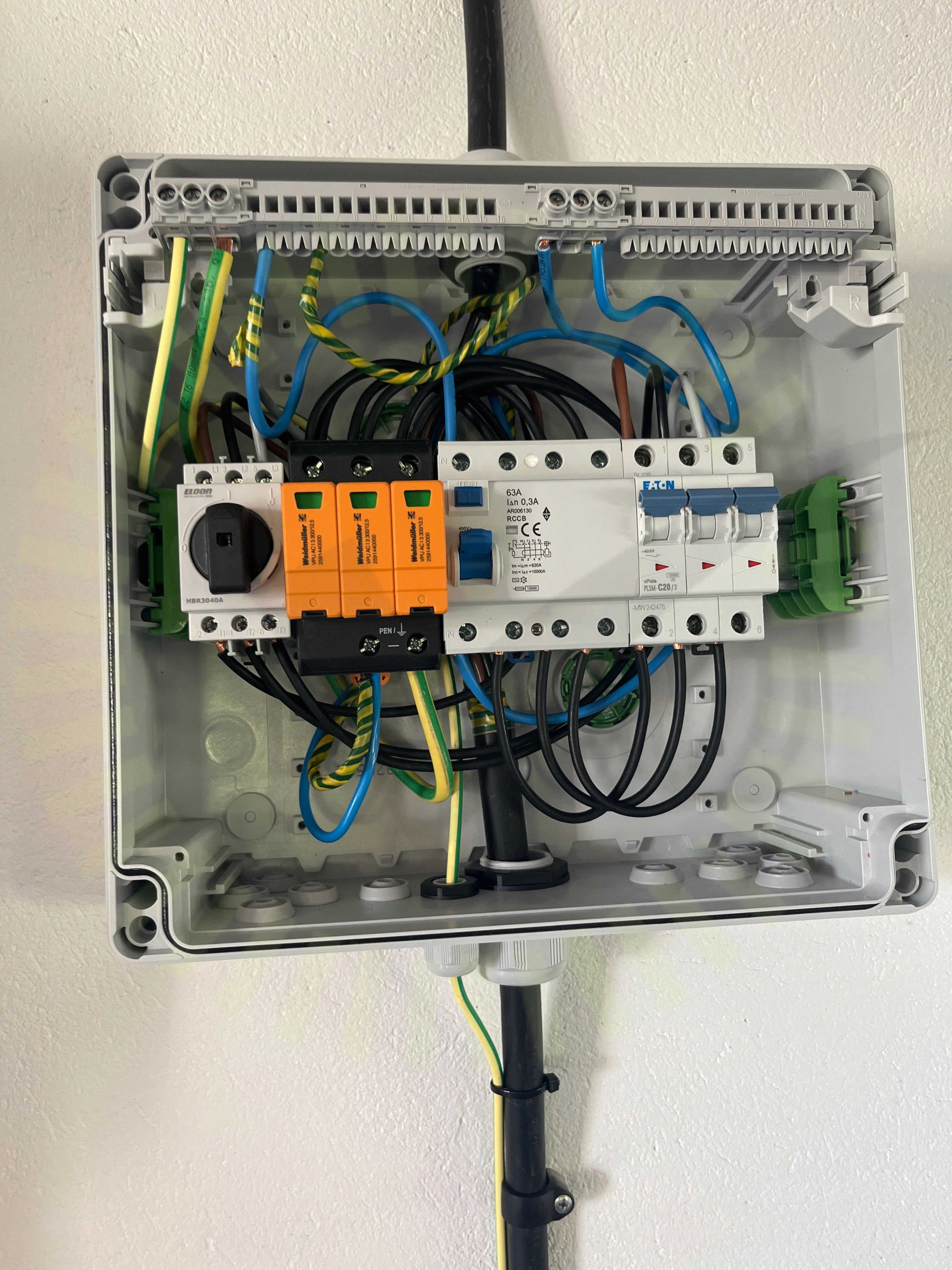

PEN-ledare

6.1 PEN-ledare

Inte godkänd

Man har gått från 4 ledarsystem till 5 ledarsystem och sen tillbaka till 4 ledarsystem.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Informering av solceller

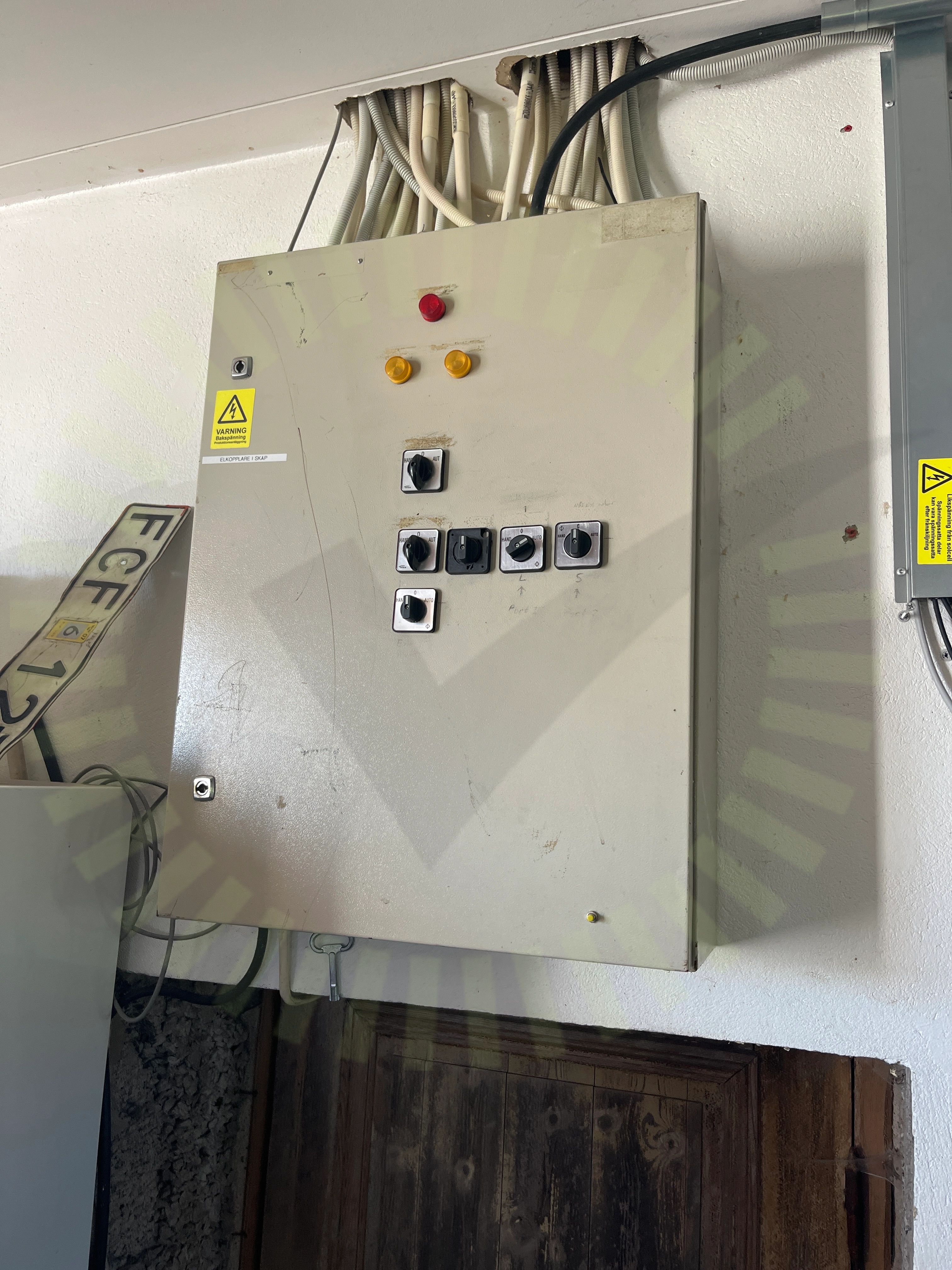

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varselmärkning Räddningstjänst

7.2 Varselmärkning Räddningstjänst

Inte godkänd

Skylt med information om att det finns solcellsanläggning saknas i räddningstjänstens angreppsväg.

Bohus Räddningstjänstförbund

Godkända kontrollpunkter

3/5
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/39
AC Kablage förläggning

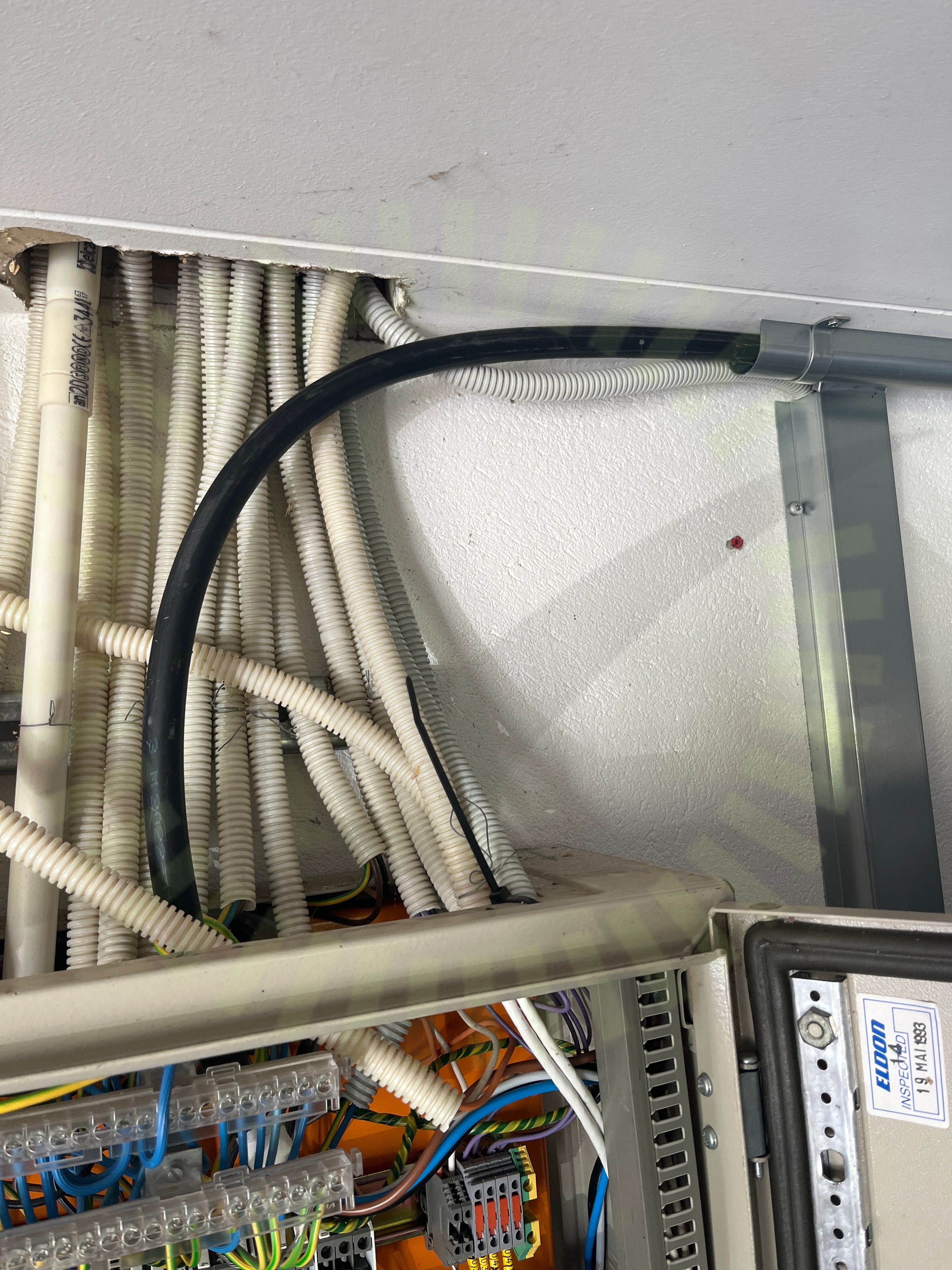

8.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

8.2 Genomföringar

Inte godkänd

Genomföringar är inte åtgärdade efter att man har monterat en säkerhetsbrytare på utsidan.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

37/39
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
