Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Otovo

Datum

3 maj 2024

Ort

Trensum, Blekinge län
Jordning av chassi
Kablagets böjradie
Stress på kontakter
85% godkända15% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemSweMount: Fotplatta betongpannor
VäxelriktareGroWatt: MOD 3-10KTL3-XH(BP)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/17
Fästens placering

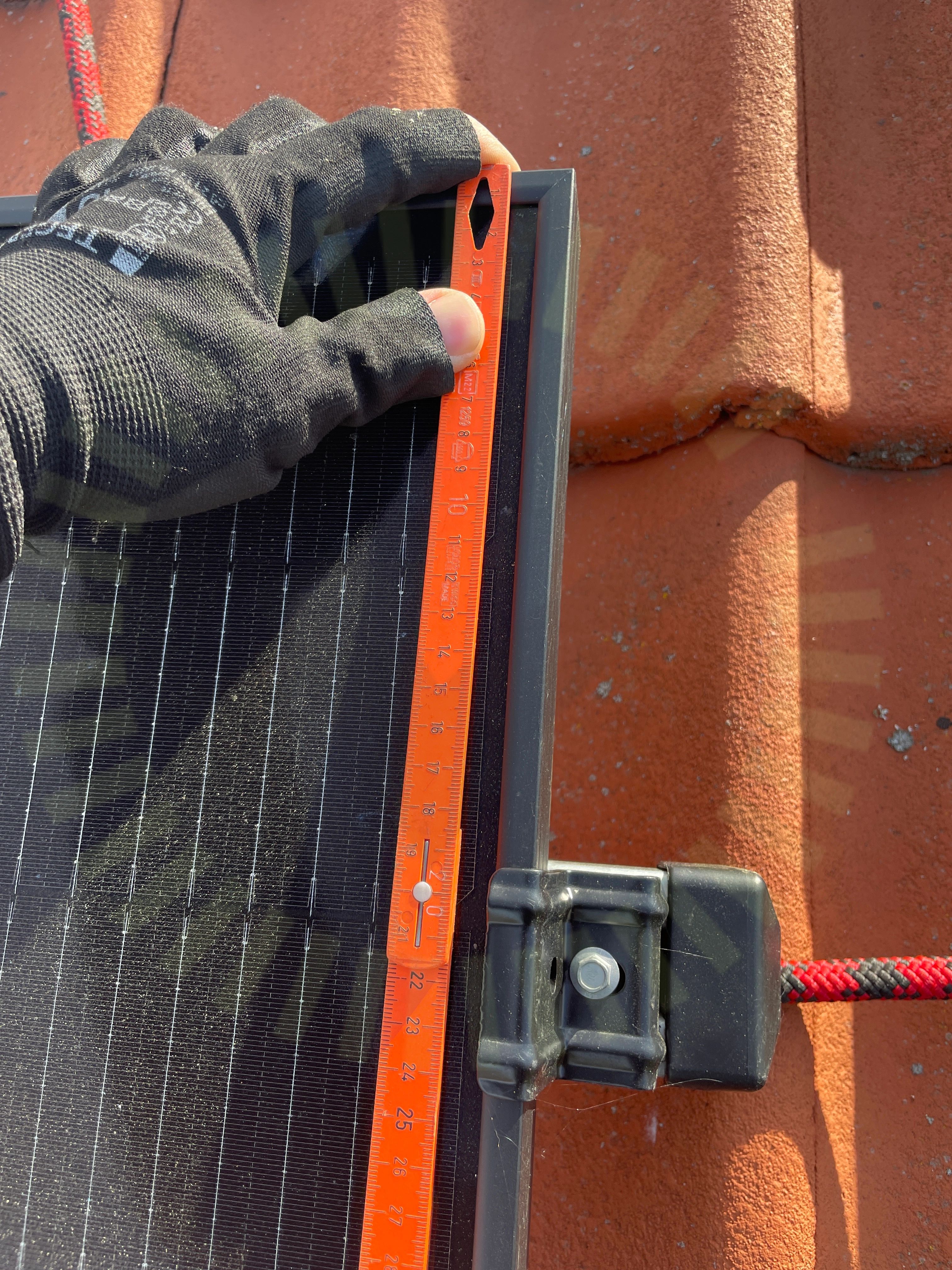

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12
Kontaktdon

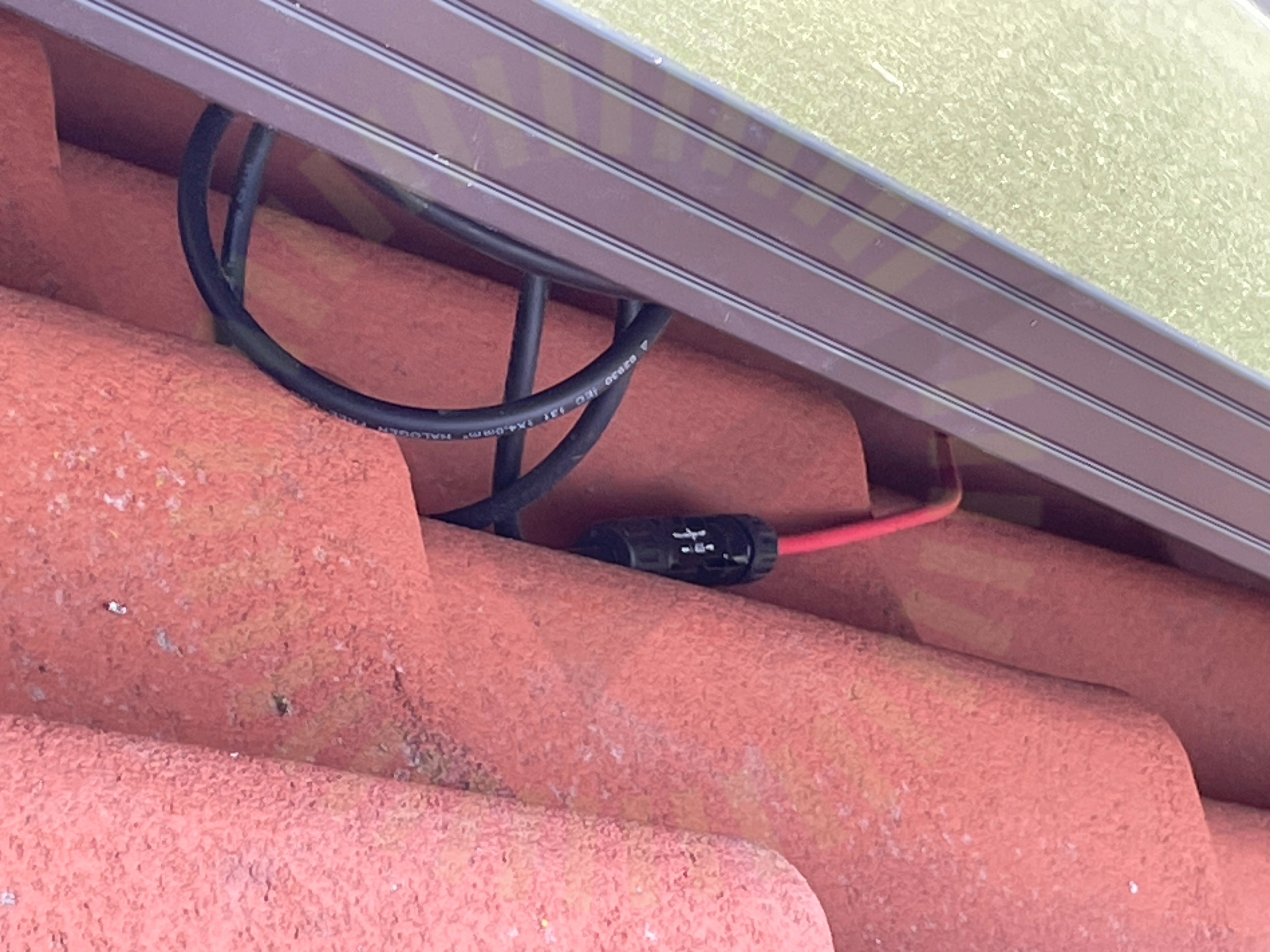

3.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

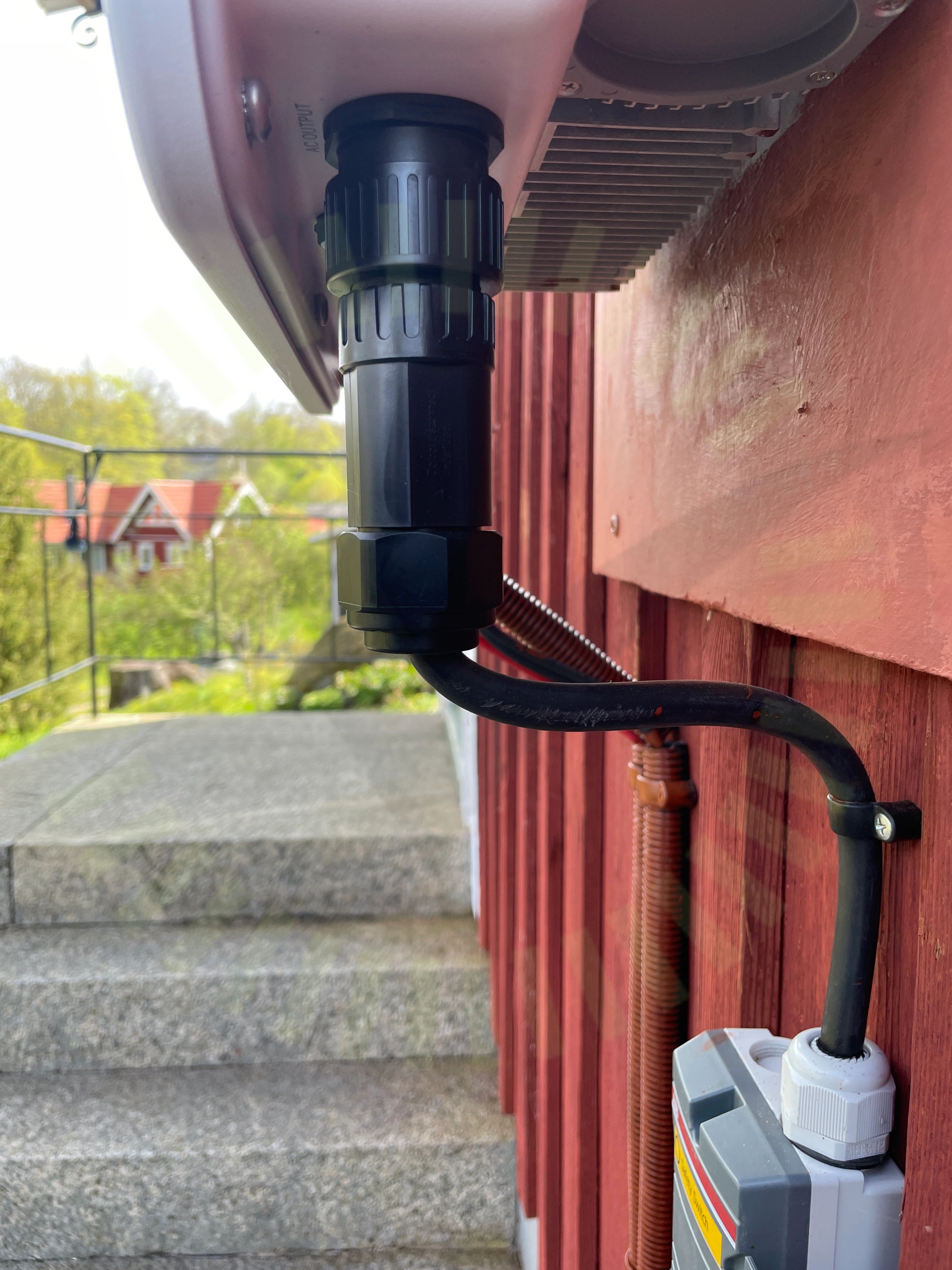

Kopplingslåda böjradie

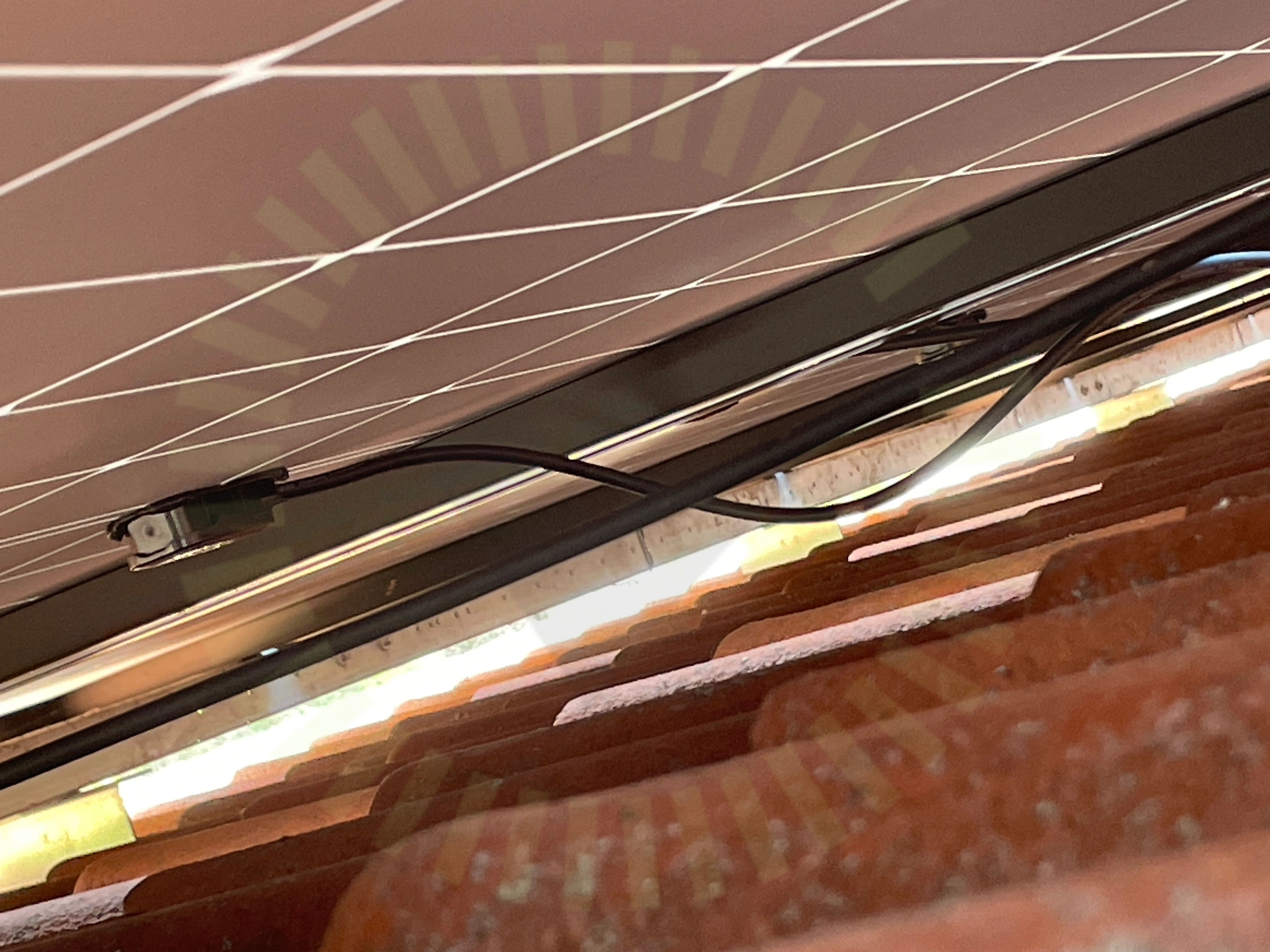

3.3 Kopplingslåda böjradie

Inte godkänd

Kopplingslådans utgångar utsätts för negativ effekt från hängande kablage, generellt.

SS 436 40 00 (522.8.3)
Stress på kontakter

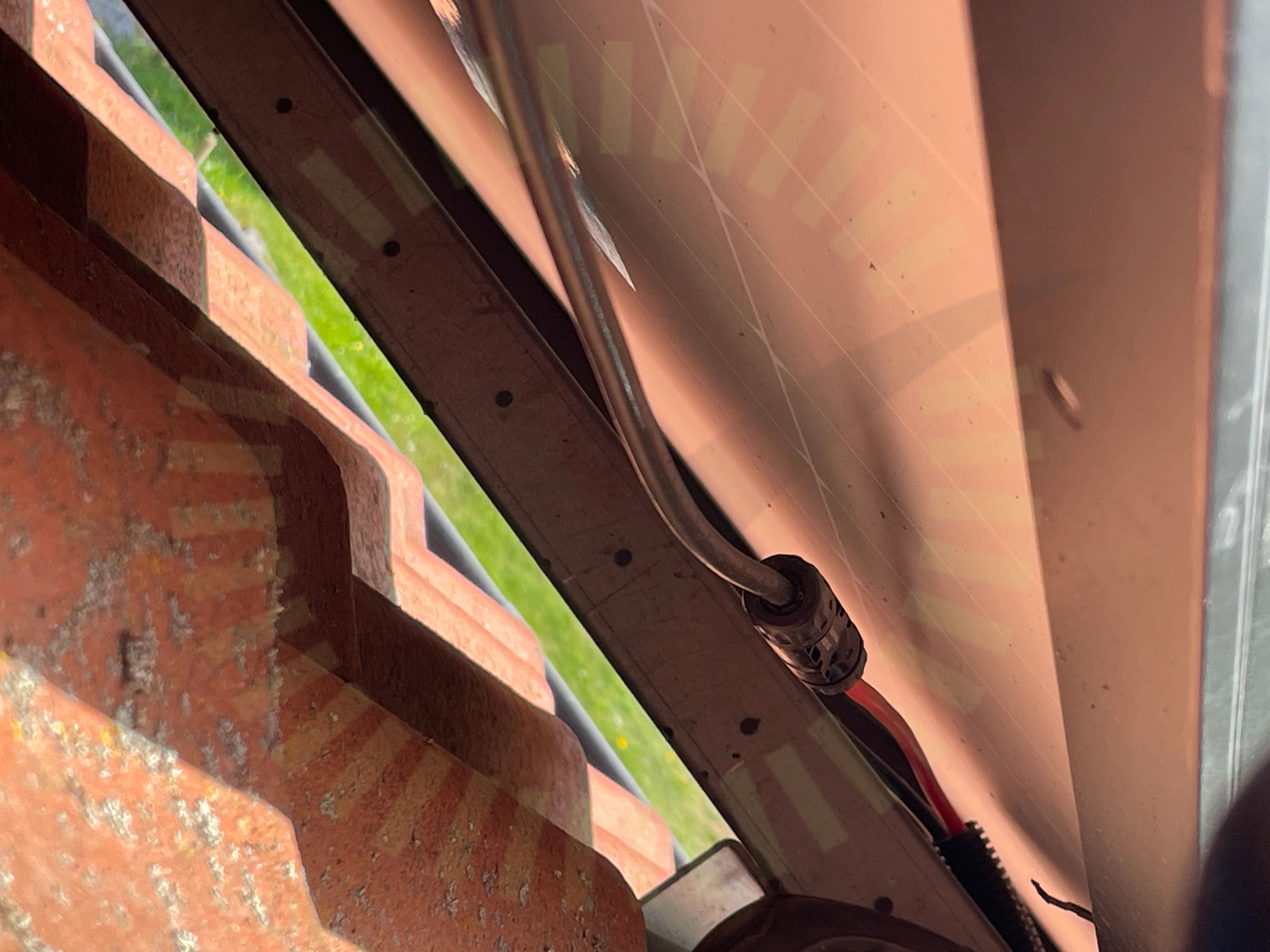

3.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, SweMount: Fotplatta betongpannor

Anmärkningar

5/25

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Manual saknas.

Kabeluppfästning

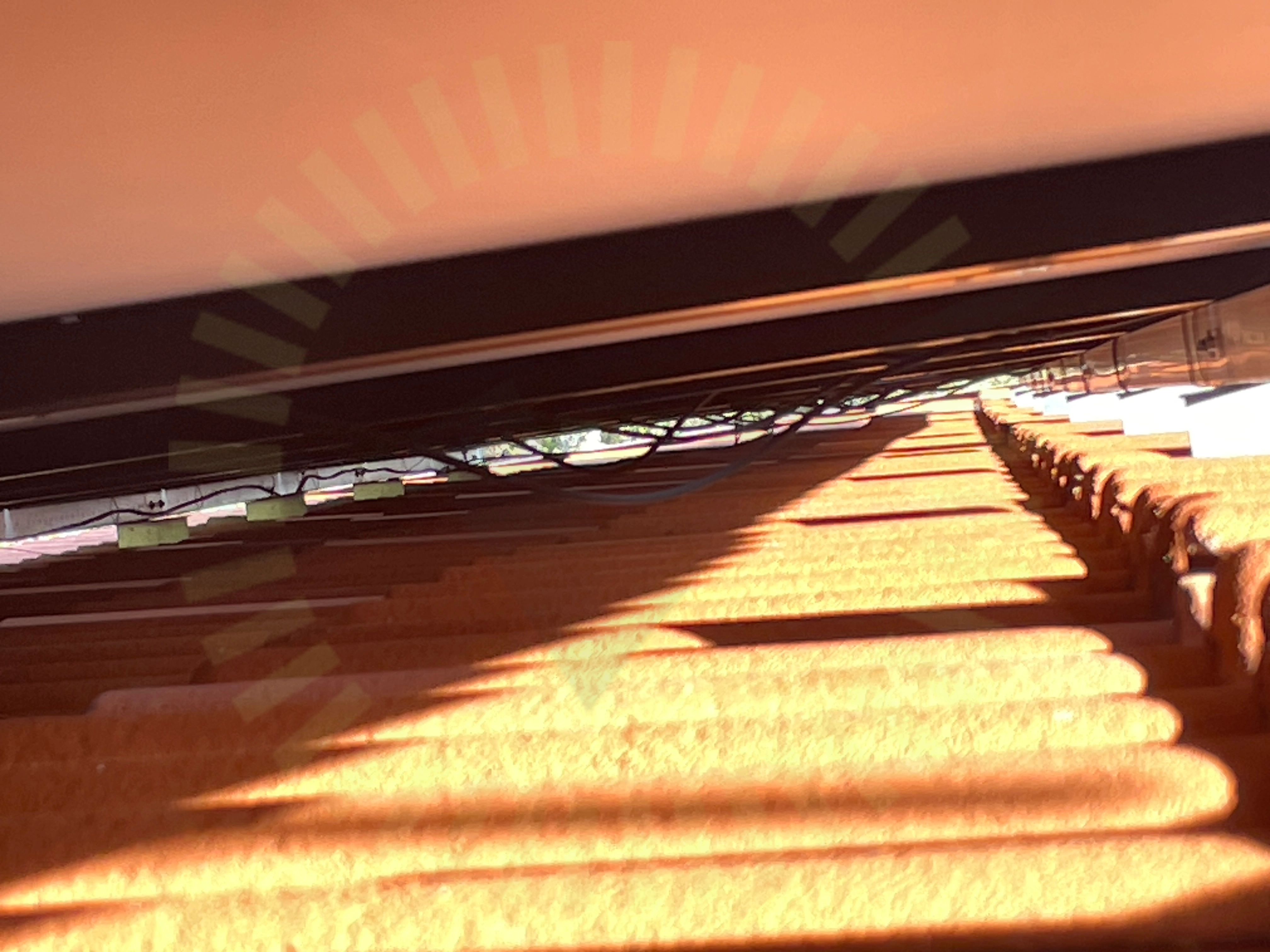

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd generellt.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

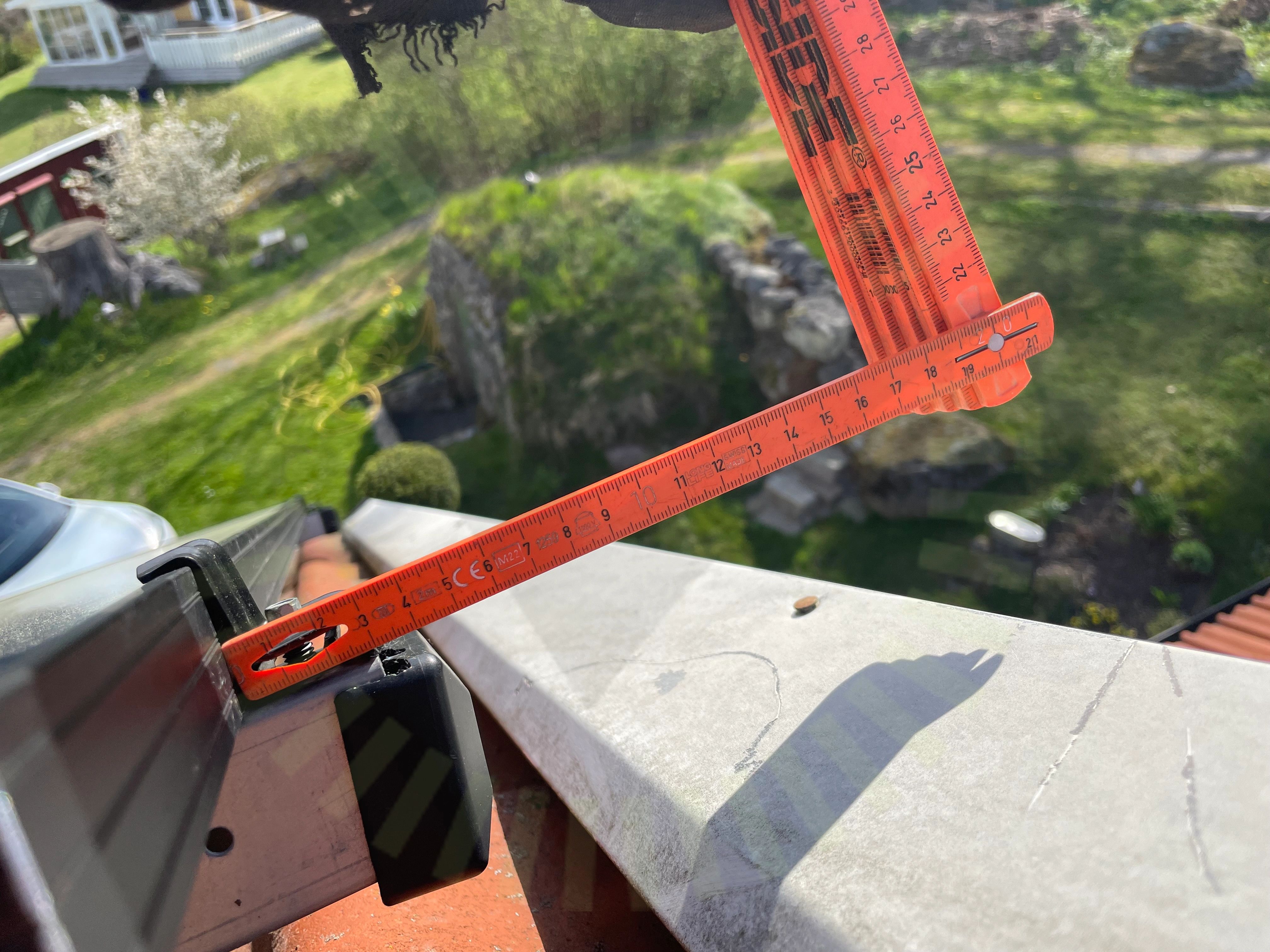

4.3 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från panelens ram.

Mittklämmor

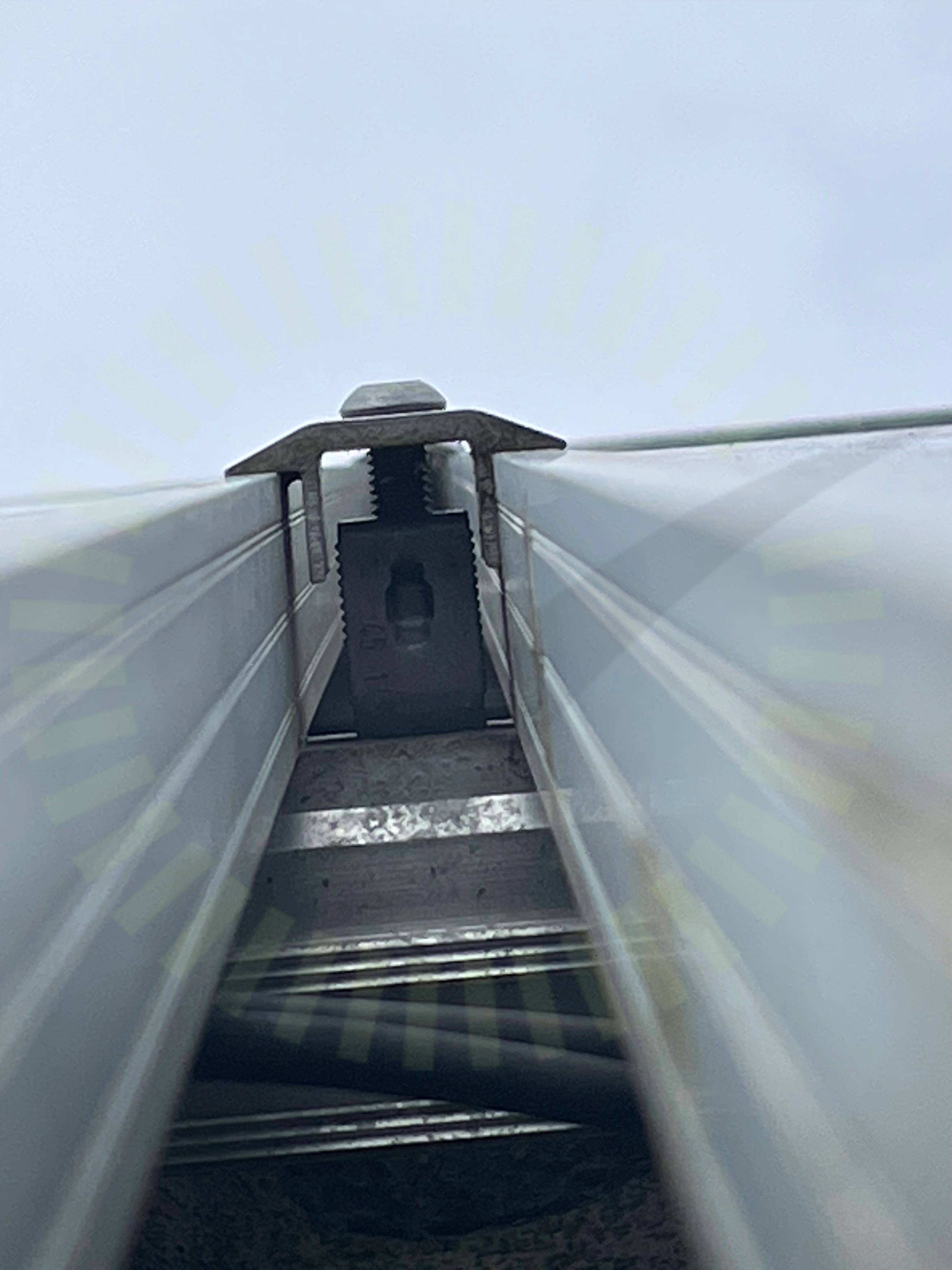

4.4 Mittklämmor

Inte godkänd

Mittklämmor är inte monterade korrekt mot panelram.

4.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Bl.a. plats och taklutning stämmer ej. Beräkning anger snözon 1, korrekt snözon är 2.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Undercentral

Godkända kontrollpunkter

5/5
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Varning för backspänning

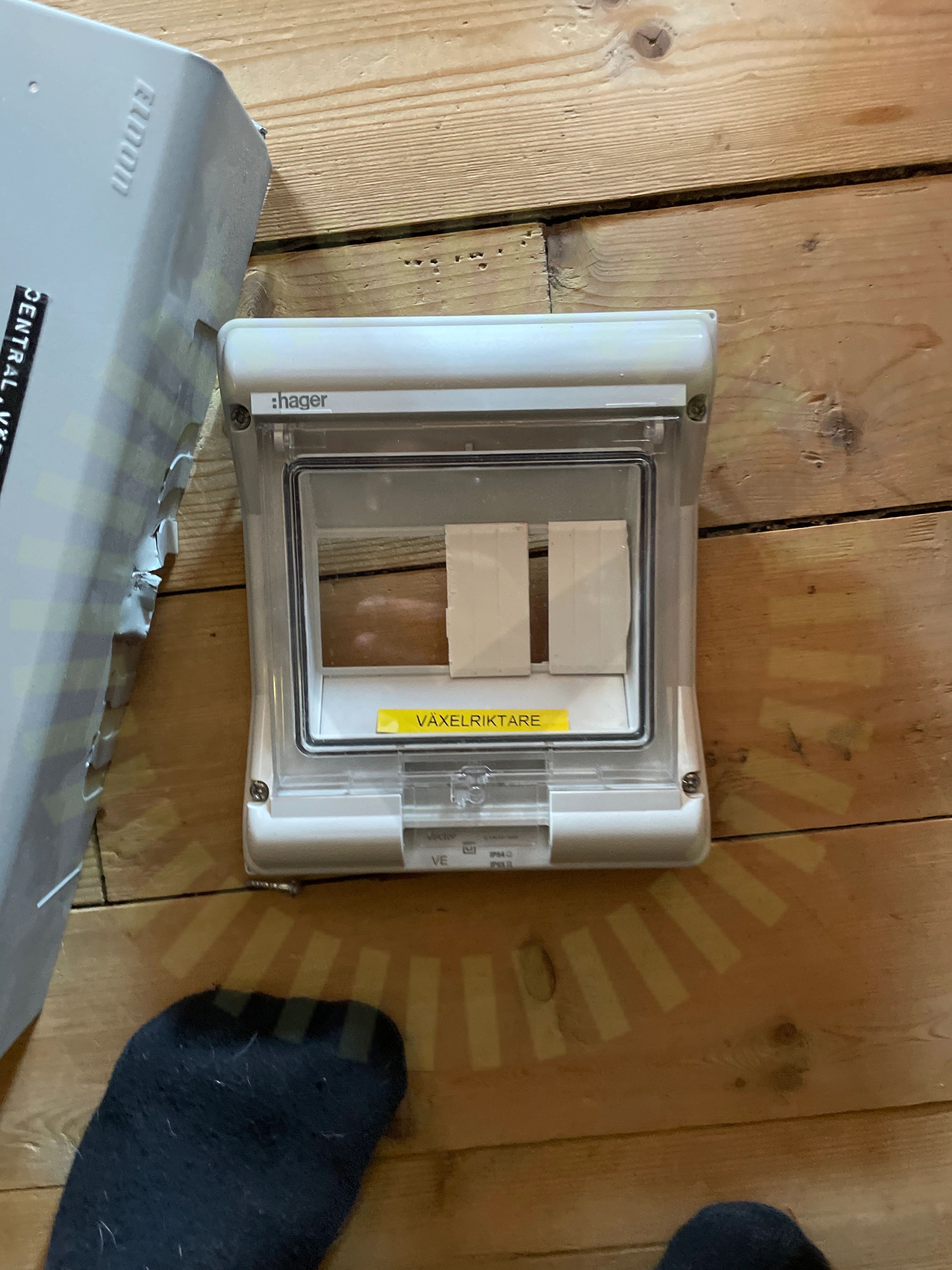

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

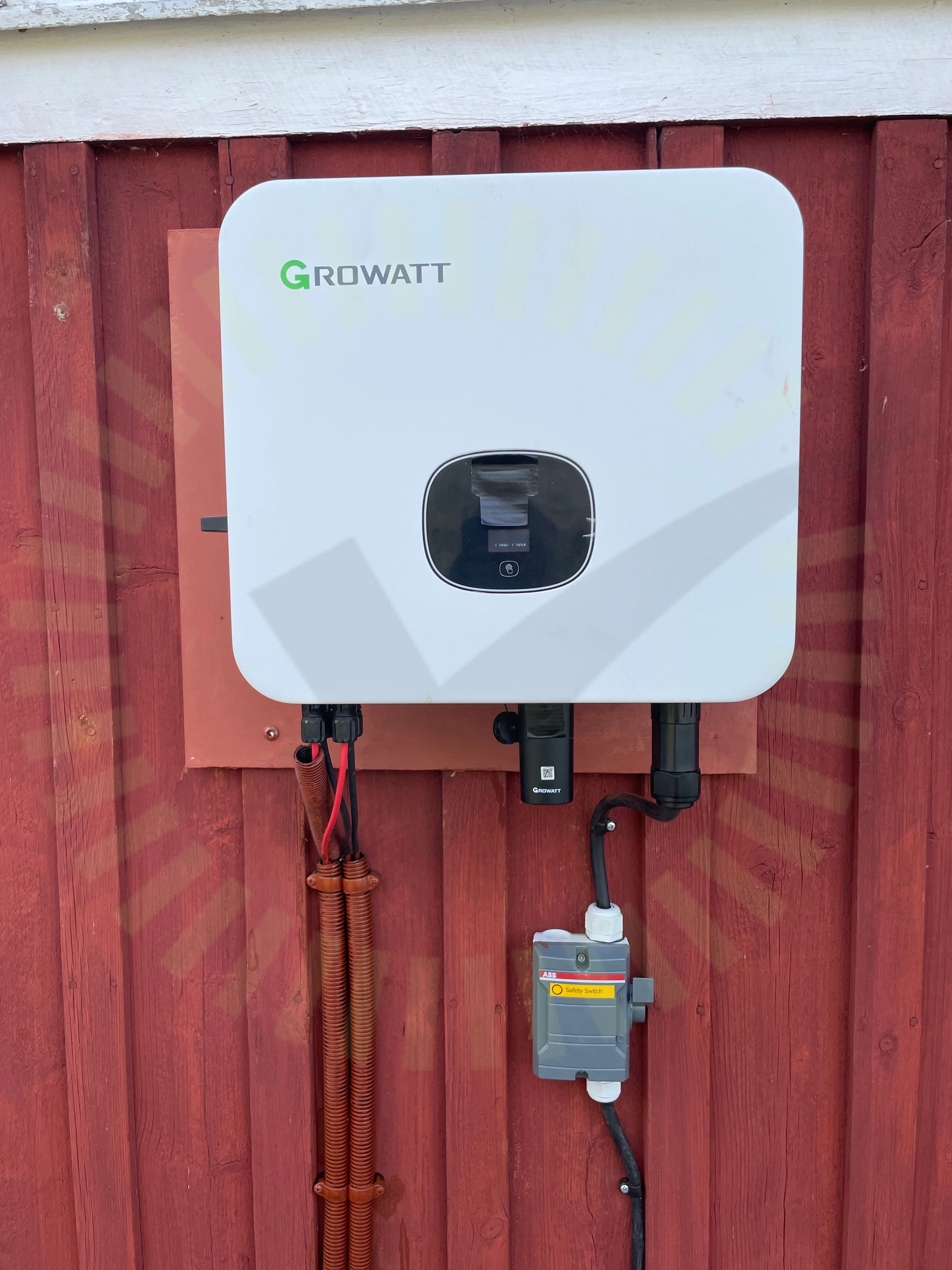

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

3/35
Jordning av chassi

7.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
Kablagets böjradie

7.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter

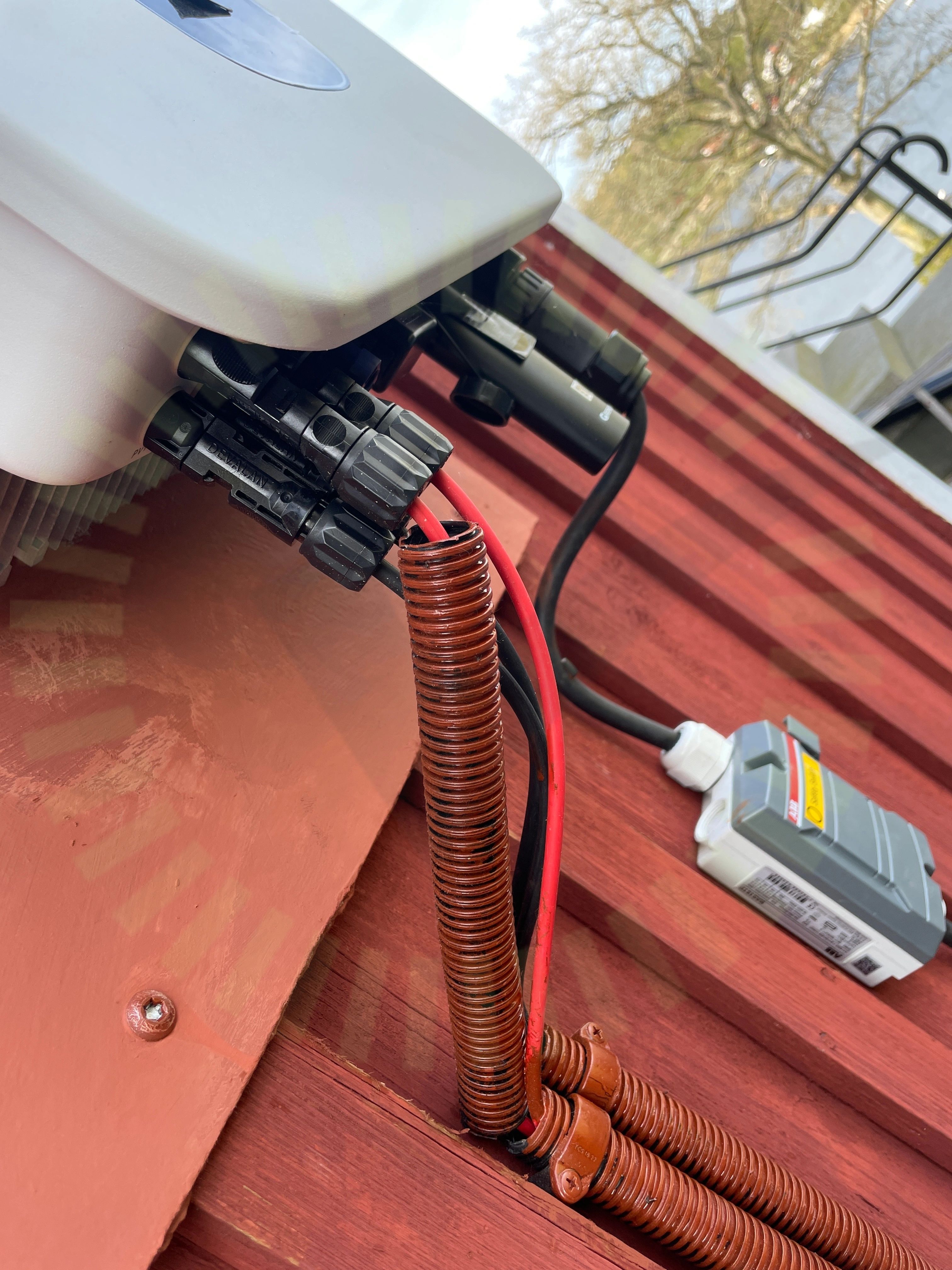

7.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakt utsätts för stress.

Godkända kontrollpunkter

31/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Strängdesign
