Besiktningsrapport

7.3

Installation genom

Solverket Alfa

Datum

10 mars 2022

Ort

Valla, Södermanlands län

Infästning: Infästning Råspont

Fästen: Slutfäste

Optimerare: Placering

+ 1

80% godkända

20% ej godkända

Om installationen

Paneler

Axitec: AXIblackpremium XL HC (120 cells)

Optimerare

SolarEdge: P650-P950

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE12.5K-SE20K

Installerad av Solverket Alfa som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Elektriskt: Allmänt (6)Elektriskt: Transportsträckor AC (4)Elektriskt: Transportsträckor DC (4)Elektriskt: Varselmärkning (5)Tak 1, Axitec: AXIblackpremium XL HC (120 cells) (10)Tak 1, K2: SingleRail: CrossHook 3S (17)Tak 1, SolarEdge: P650-P950 (5)Växelriktare: El (4)Växelriktare: Placering (6)

Elektriskt: Allmänt

Godkända kontrollpunkter

6/6

Elektriskt: Basskydd

Elektriskt: Förläggning

Elektriskt: Kabeldimension

Elektriskt: Säkringar

Elektriskt: Val av material

Elektriskt: Åtkomlighet

Elektriskt: Transportsträckor AC

Godkända kontrollpunkter

4/4

Transportsträckor AC: Genomföringar

Transportsträckor AC: Skador på kabel

Transportsträckor AC: Uppfästning

Transportsträckor AC: Yttre påverkan

Elektriskt: Transportsträckor DC

Godkända kontrollpunkter

4/4

Transportsträckor DC: Genomföringar

Transportsträckor DC: Skador på kabel

Transportsträckor DC: Uppfästning

Transportsträckor DC: Yttre påverkan

Elektriskt: Varselmärkning

Anmärkningar

2/5

4.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

4.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid växelriktare/kopplingslåda för dc.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/5

Märkning

Varselmärkning: Tillförlitligt fäst

Varselmärkning: Varning för backspänning

Tak 1, Axitec: AXIblackpremium XL HC (120 cells)

Anmärkningar

4/10

5.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke.

Tillverkarens montageanvisningar

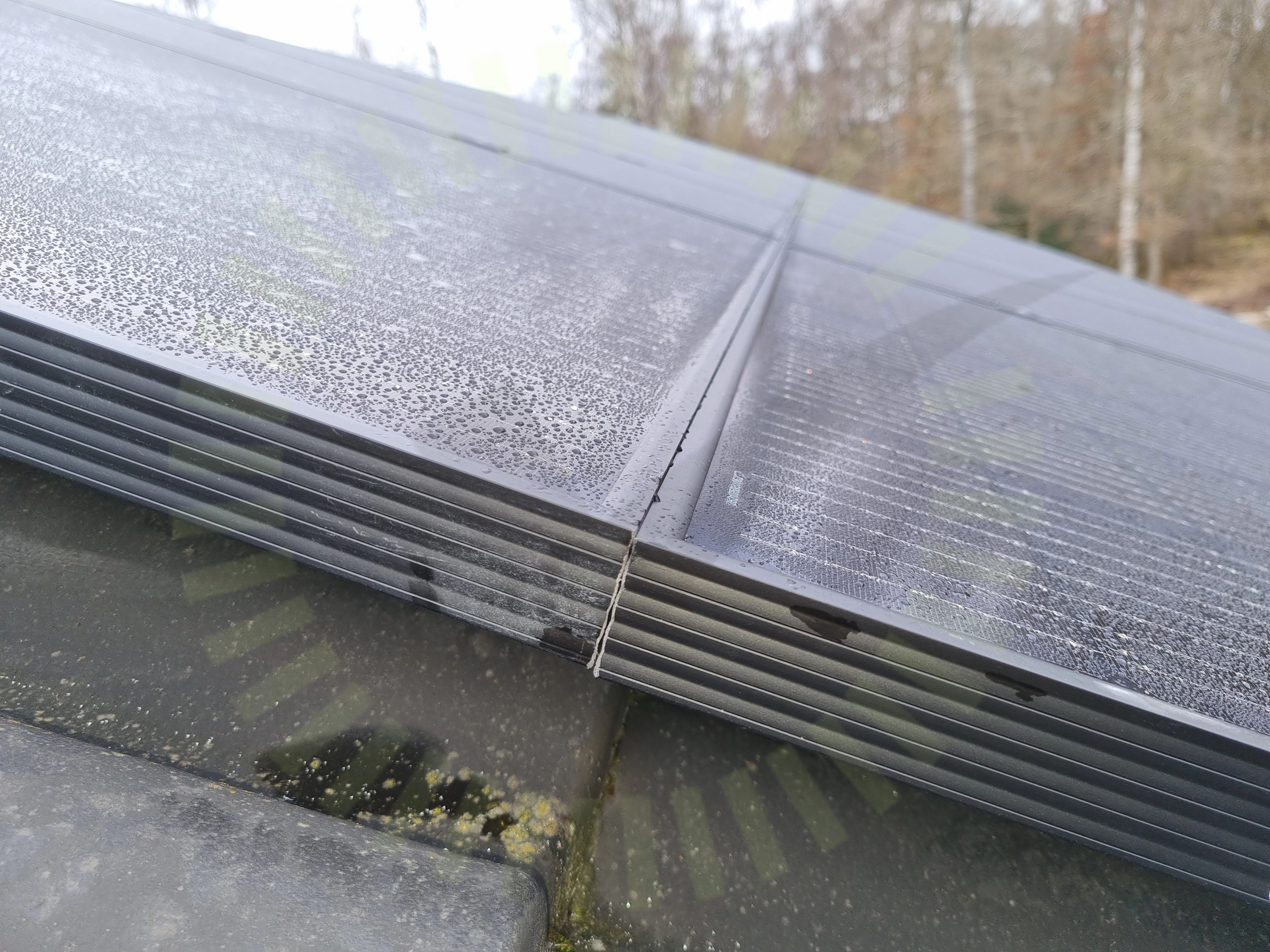

5.2 Solpaneler: Mellanrum

Inte godkänd

Paneler är monterade dikt an varandra. Måste separeras.

Tillverkarens anvisningar

5.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ett par kablar är dragna med för skarp böjradie.

SS 436 40 00 (522.8.3)

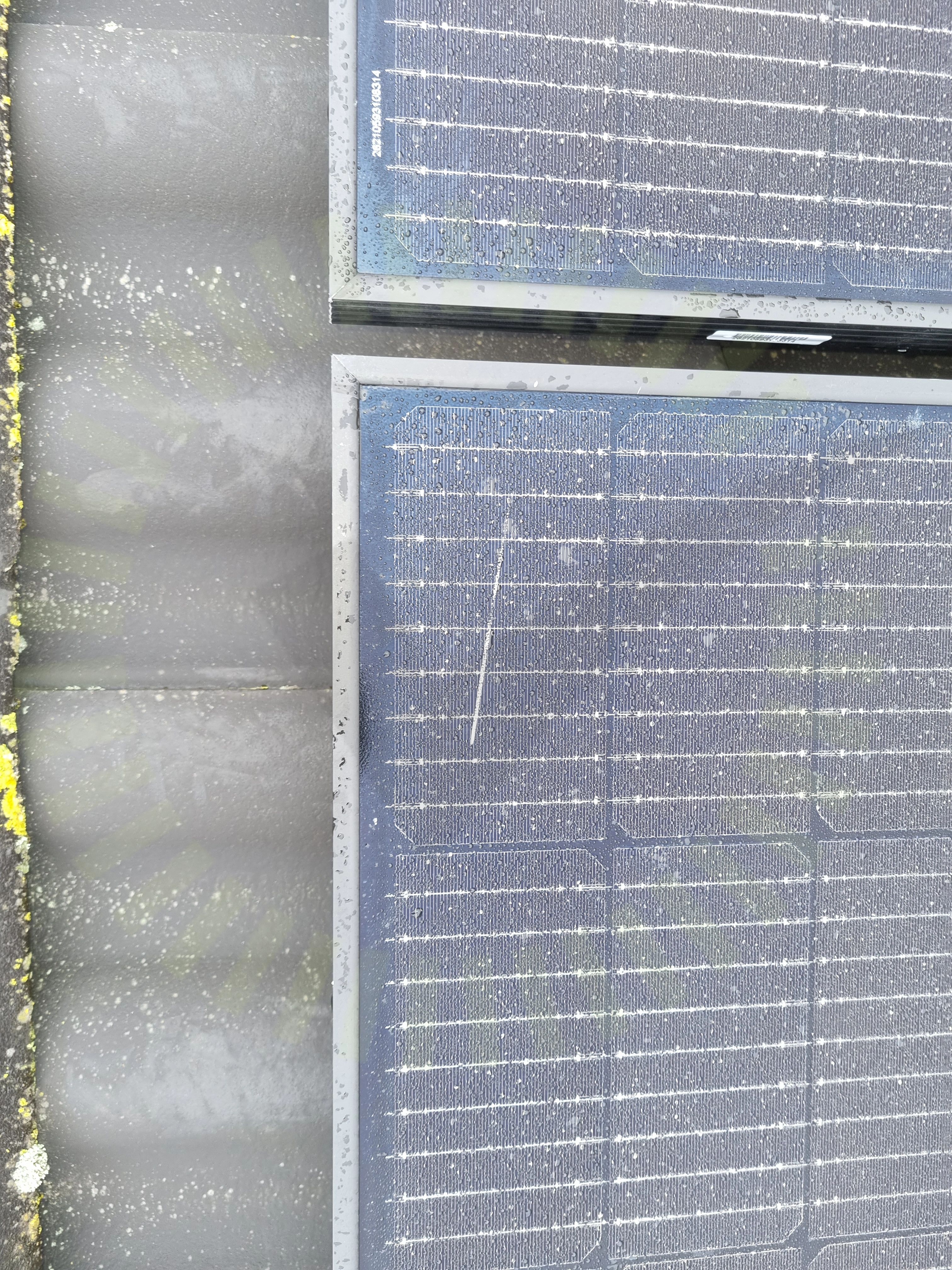

5.4 Solpaneler: Skador

Inte godkänd

Skador noterade på panelerna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

6/10

Solpaneler: Dräneringshål

Solpaneler: Fästen: Överlappning

Solpaneler: Höjdskillnad

Solpaneler: Kablar: Kontakter

Solpaneler: Lutning

Solpaneler: Skugga

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

5/17

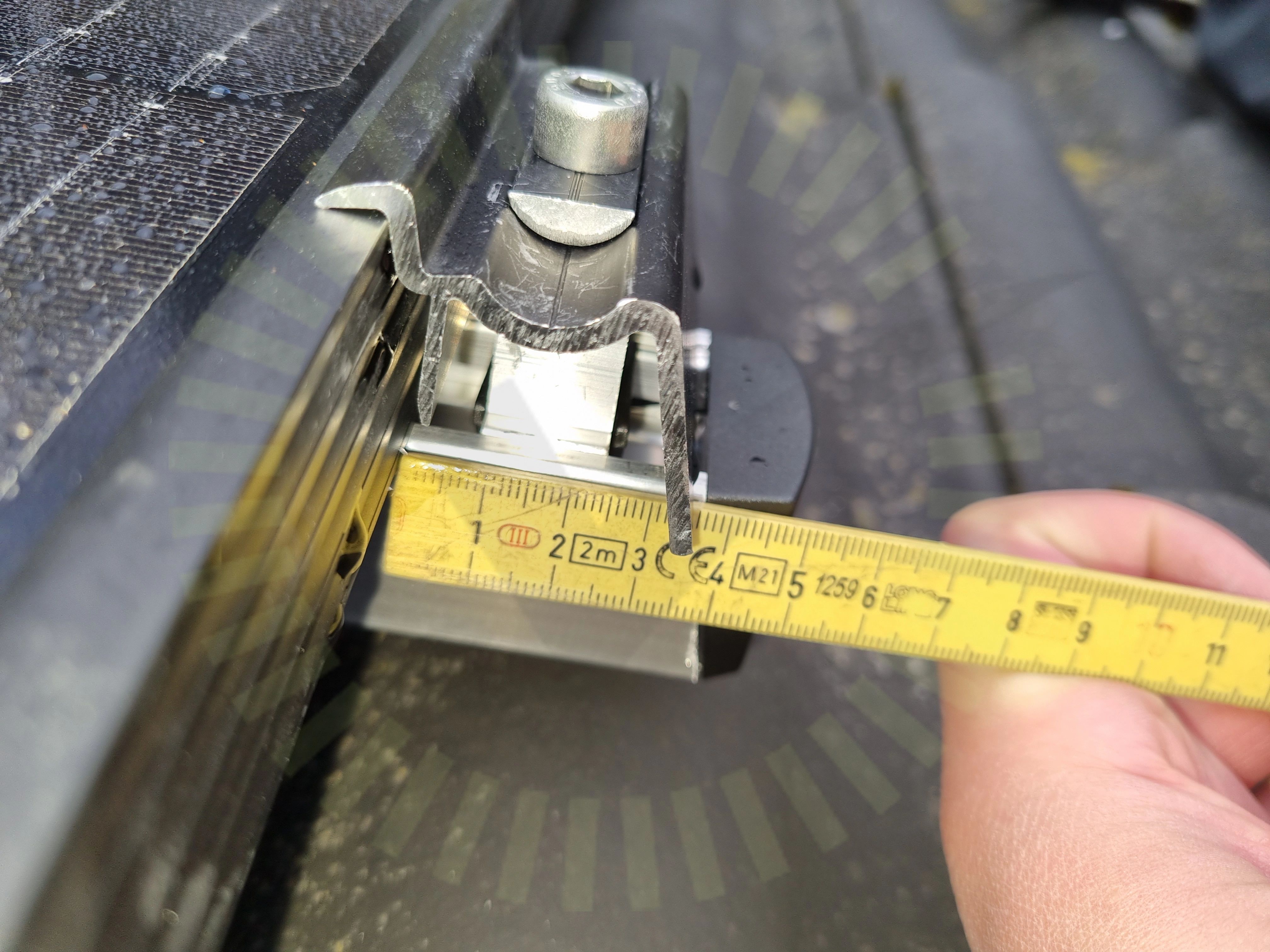

6.1 Fästen: Slutfäste

Inte godkänd

Samtliga slutfästen är monterade utan tillräckligt med skena som sticker ut. Minst 50mm måste sticka ut.

Tillverkarens anvisningar

6.2 Infästning: CC mått

Inte godkänd

Delar av lastberäkning saknas. Mått kontrolleras mot överlämnat underlag. Uppmätt 130 cm.

Tillverkarens anvisningar

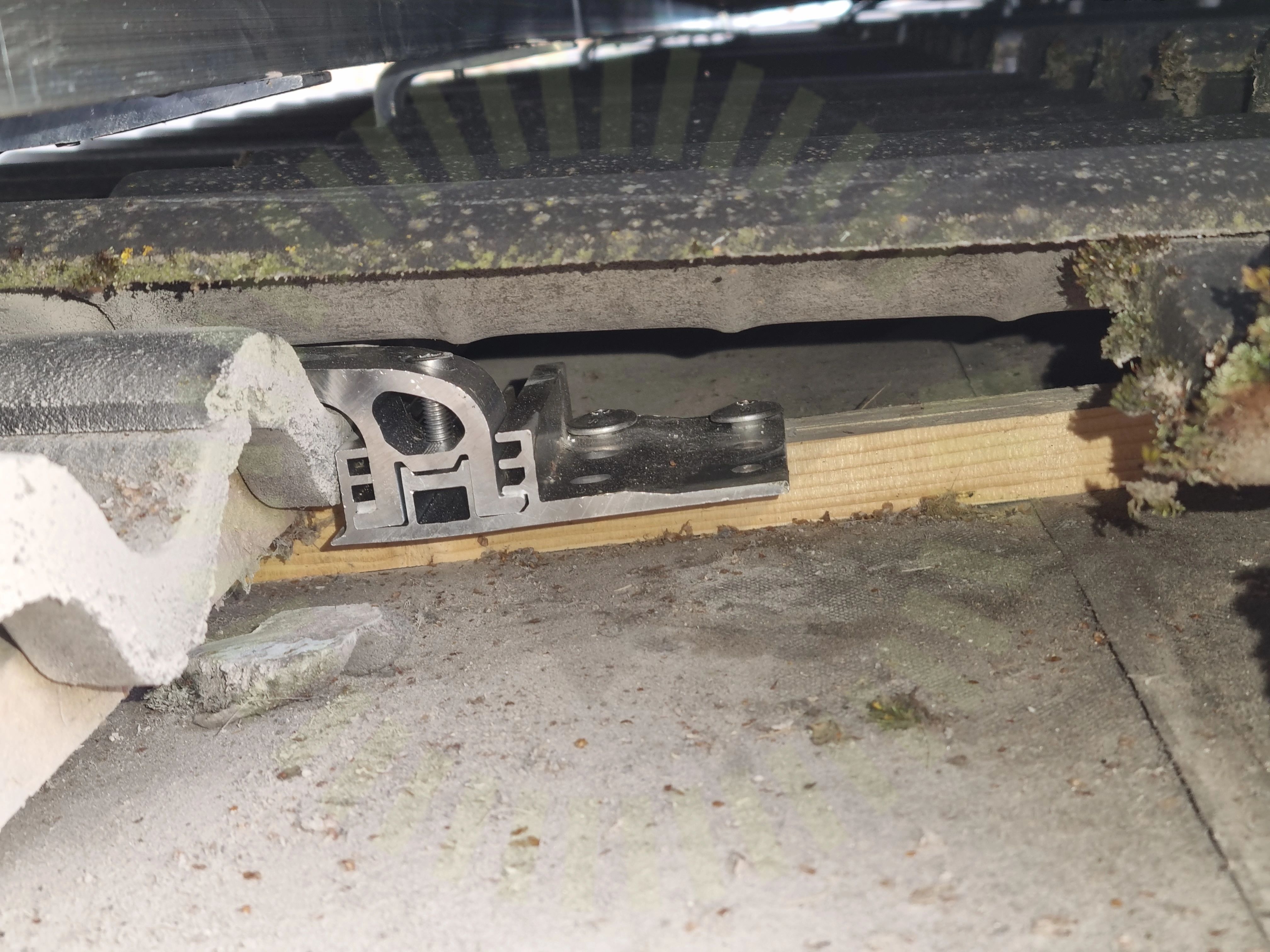

6.3 Infästning: Infästning Råspont

Inte godkänd

Krokar monterade i råspont är ej korrekt utförda.

Tillverkarens anvisningar

6.4 Infästning: Infästning Takstol

Inte godkänd

Flera infästningar har missat takstolar.

Tillverkarens anvisningar

6.5 Skenor: Överhäng

Inte godkänd

Delar av lastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 54 cm.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/17

Infästning: Avstånd panna

Infästning: Urspårning

Likströmskabel: Kopplingslådor

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Uppfästning

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Skador

Montagesystem: Taklutning

Skenor: Infästning

Skenor: Skarv

Tak 1, SolarEdge: P650-P950

Anmärkningar

1/5

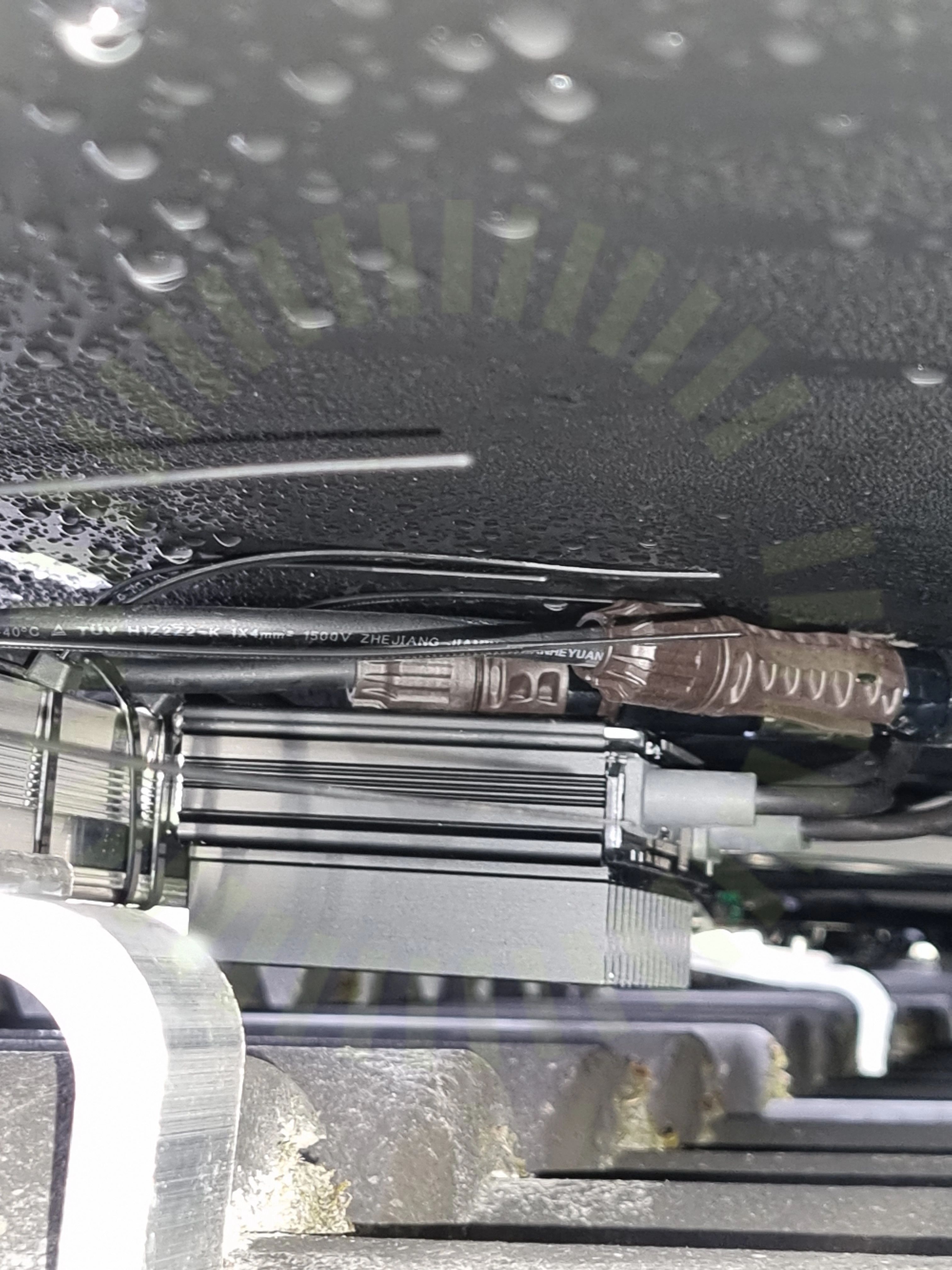

7.1 Optimerare: Placering

Inte godkänd

Optimerare är inte installeras efter tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare: Dragavlastade

Optimerare: Fastsäkring av produkt

Optimerare: Kompatibilitet

Optimerare: Kontakter

Växelriktare: El

Godkända kontrollpunkter

4/4

Växelriktare: El: Dimensionering

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: El: Tätningsinsatts

Växelriktare: Placering

Godkända kontrollpunkter

6/6

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Växelriktare: Placering: Ventilation

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
