Besiktningsrapport
9.9
Installation genom
Nova Solar
Datum
5 augusti 2024
Ort
Göteborg, Västra Götalands län
AC Kablage förläggning
Placering
Enkelisolerade ledare
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R5 (3-12K)-T2-15
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
20/25
Använd skruv
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
5/25
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Läktinfästning
Råspontsinfästning metod 1
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
2/14
Panelkablagets böjradie
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/35
7.1 AC Kablage förläggning
Inte godkänd
Kabelskydd för AC kablage är inte fackmässigt utfört.
SS 436 40 00 (522.8.4)

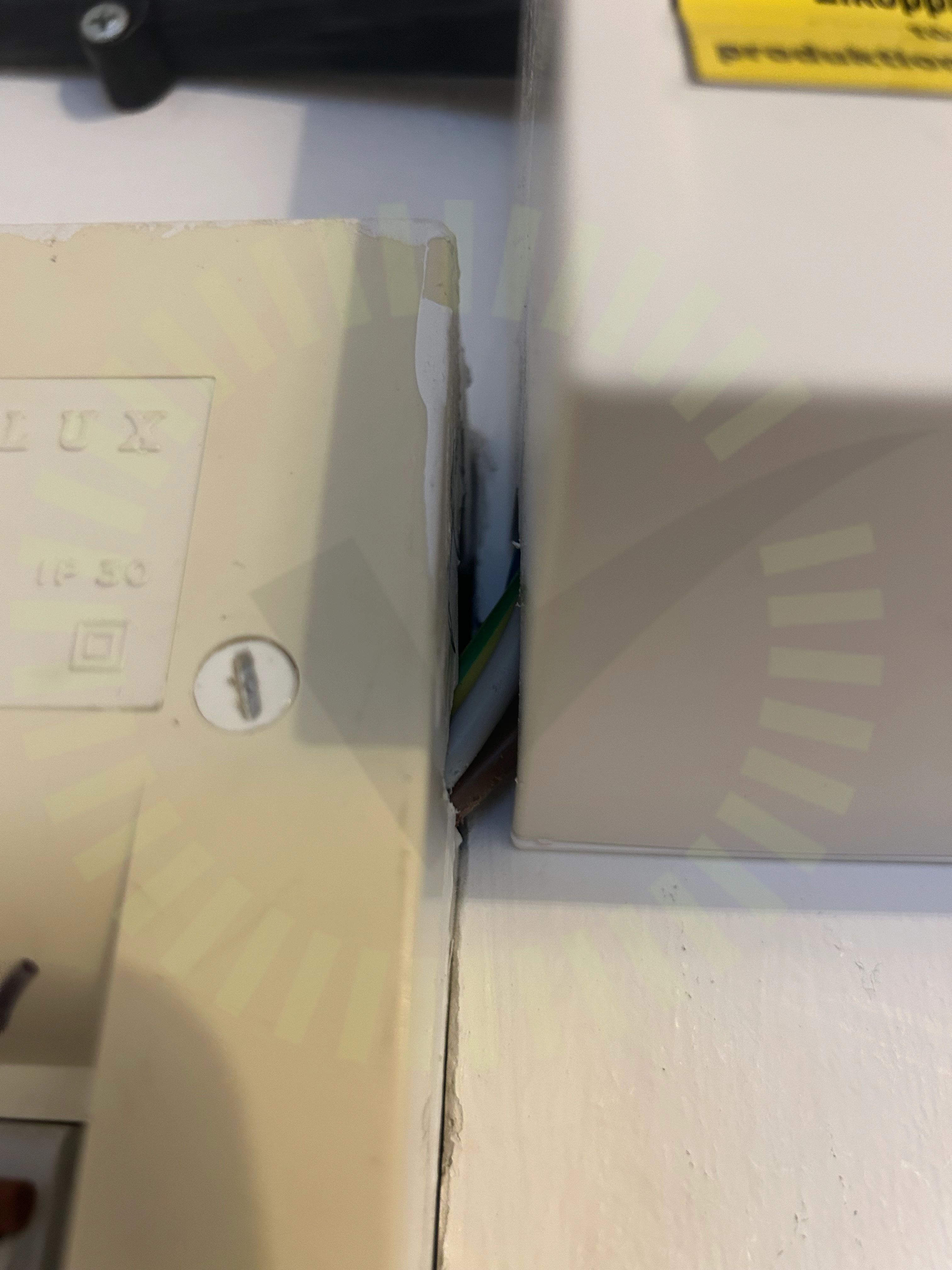

7.2 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
7.3 Placering
Inte godkänd
Växelriktaren lutar lite framåt.
SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 22
Godkända kontrollpunkter
32/35
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
