Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

Svea Solar

Datum

31 augusti 2023

Ort

Lund, Skåne län
Växelriktare mppt
Kabeldragning mellan takytor
Kabeluppfästning
83% godkända17% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemWasi: Papptak
VäxelriktareSolarEdge: SE3K-10K
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Risen: RSM40-8

Anmärkningar

5/18
Avstånd till yta

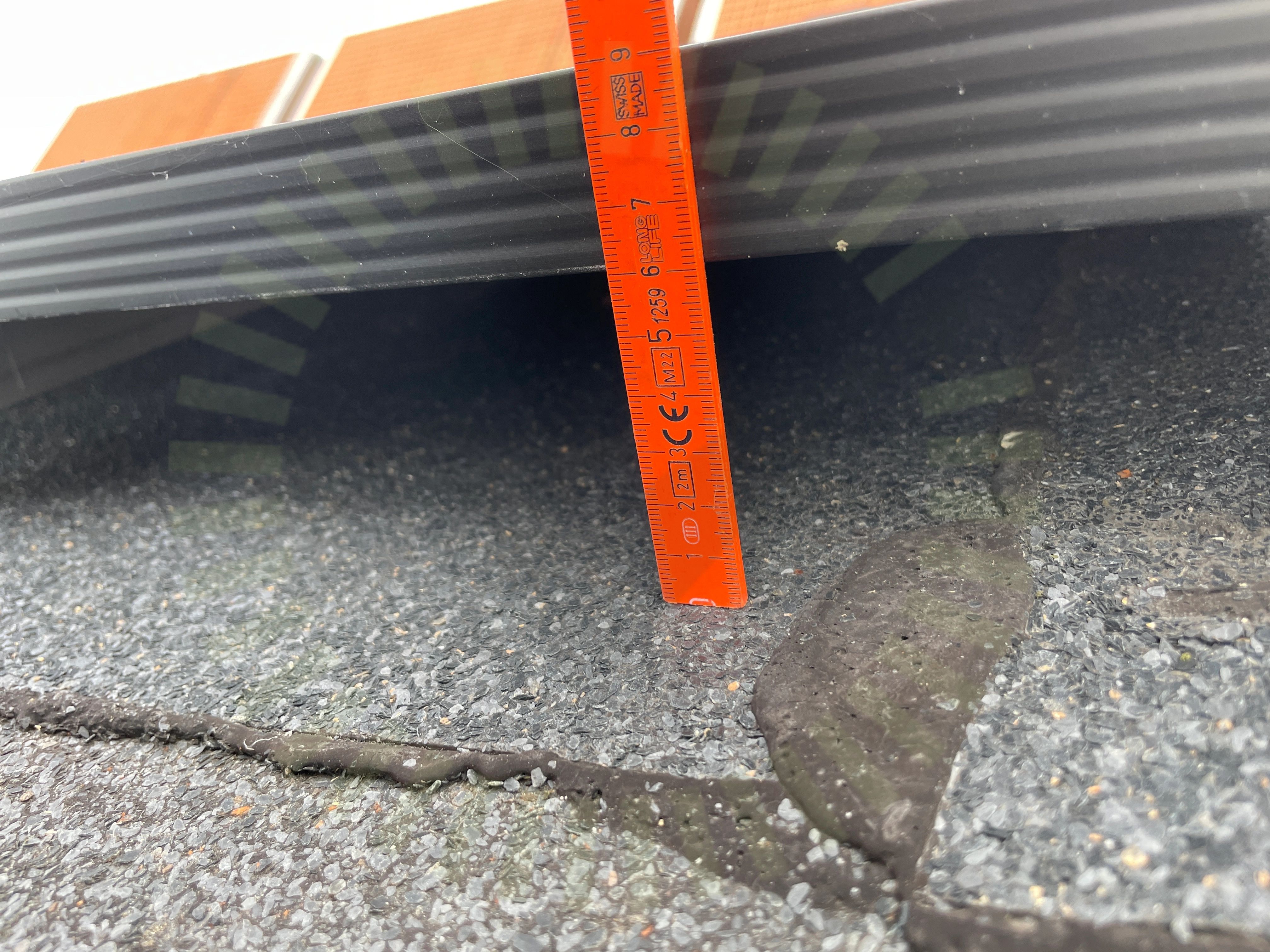

2.1 Avstånd till yta

Inte godkänd

Samtliga panelfält är placerade för nära kringliggande yta.

PV module installation and maintenance manual A1 2023 sida 9.
Föremål mot bakstycke

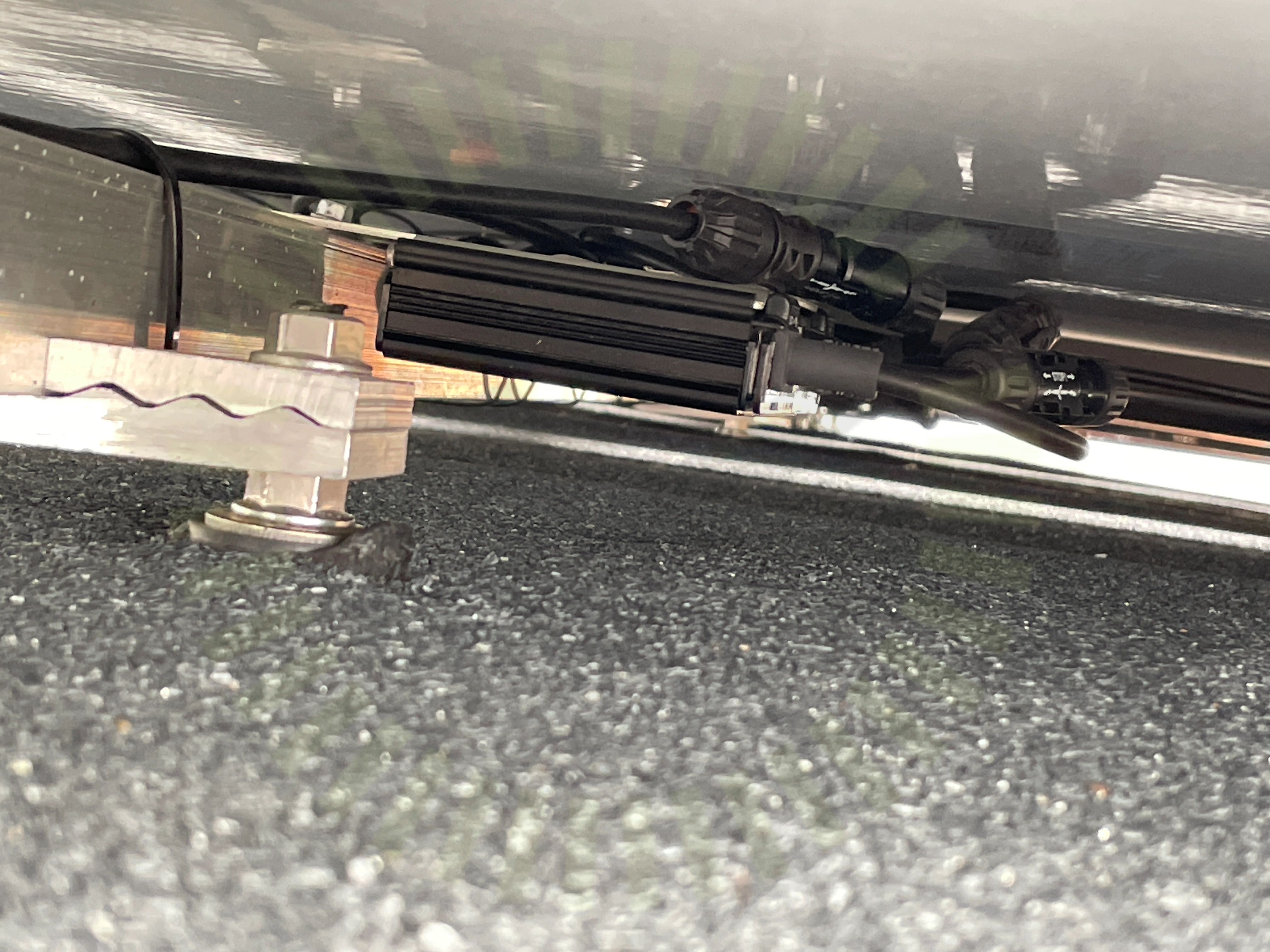

2.2 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke.

Skador på panel

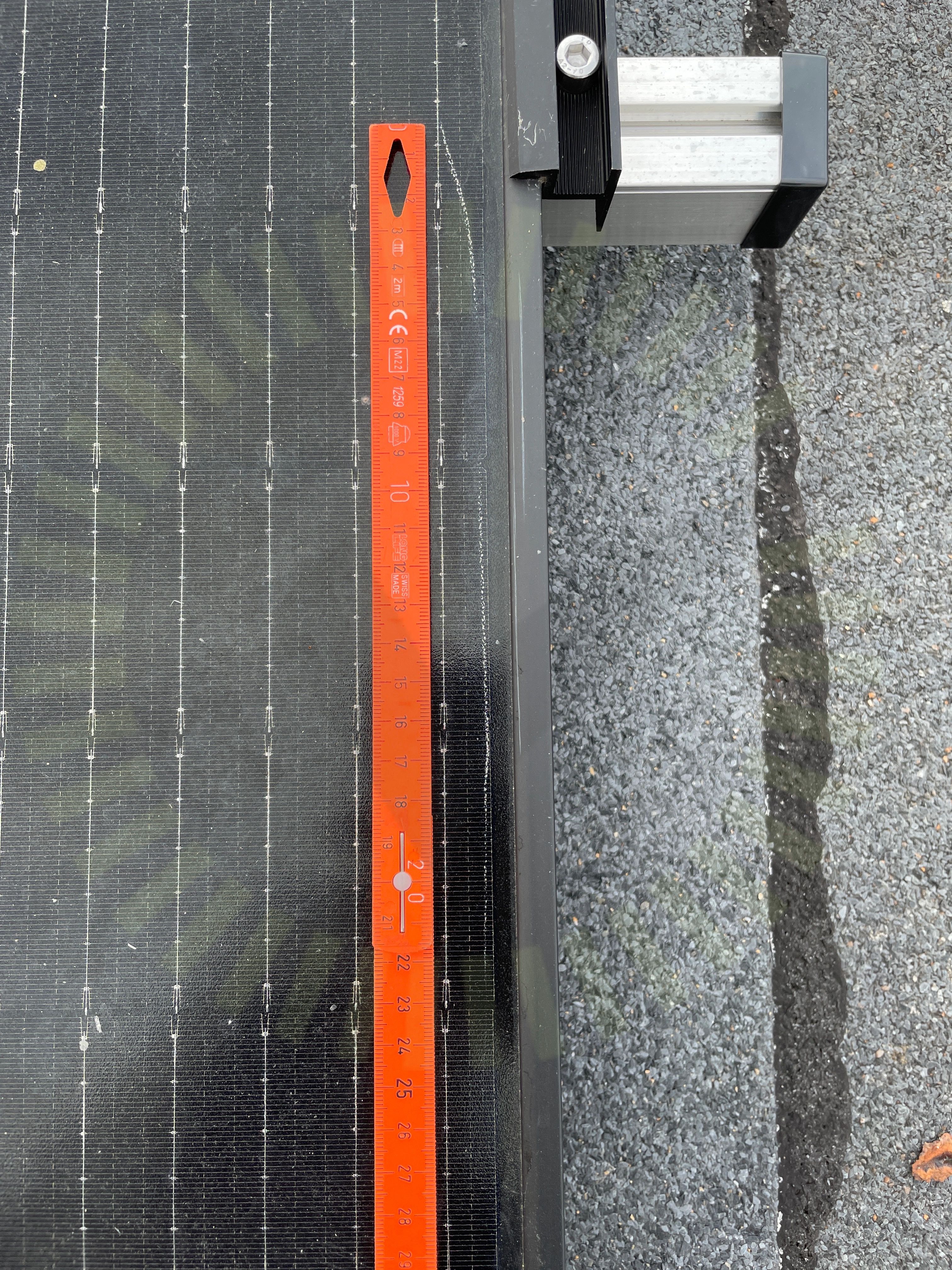

2.3 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Panelkablagets böjradie

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag på flertalet ställen under panelfälten.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/18
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

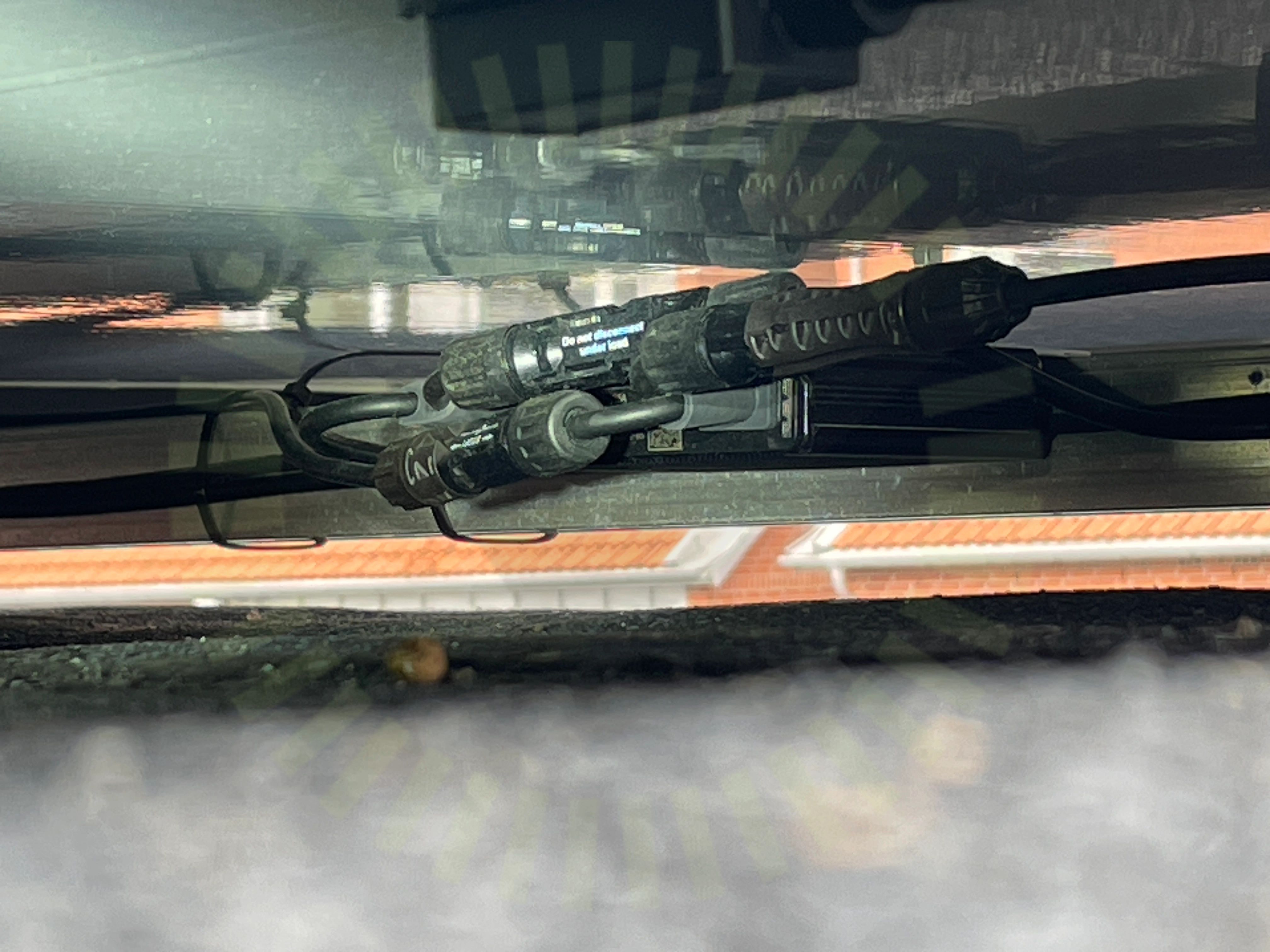

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Wasi: Papptak

Anmärkningar

6/16
Främmande material

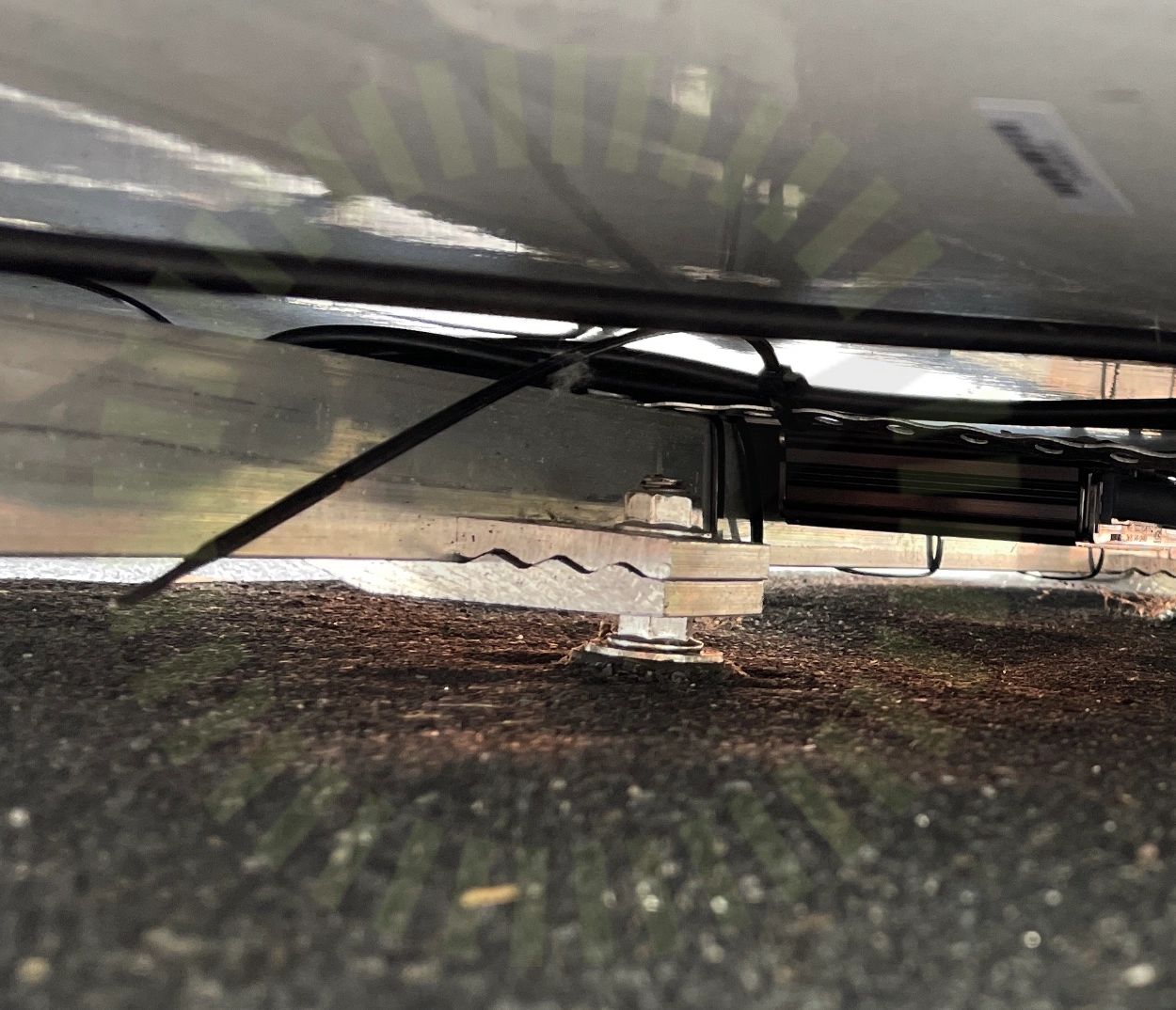

4.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Kroken som använts är Schletter medan skenan är Wasi.

4.2 Skenornas infästning

Inte godkänd

Eftersom det är blandade montagematerial finns ingen korrekt infästning mellan de båda.

4.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas vid besiktning. Högst uppmätta cc mått 1050mm.

Tillverkarens anvisningar
Kabeldragning mellan takytor

4.4 Kabeldragning mellan takytor

Inte godkänd

Kabelskydd mellan takytor är uppfäst med buntband.

Kabeluppfästning

4.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/16
DC kabel förläggningFöremål mellan skena och panelramMittklämmorPlaceringSkadorSkenornas överhängSvetsning av takpappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/16
Mekanisk infästning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
