Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Sesol

Datum

26 september 2023

Ort

BARSEBÄCK, Skåne län
Dragavlastade
Shims
Kabeluppfästning
88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi: LR5-54HPB

Anmärkningar

3/14
Föremål mot bakstycke

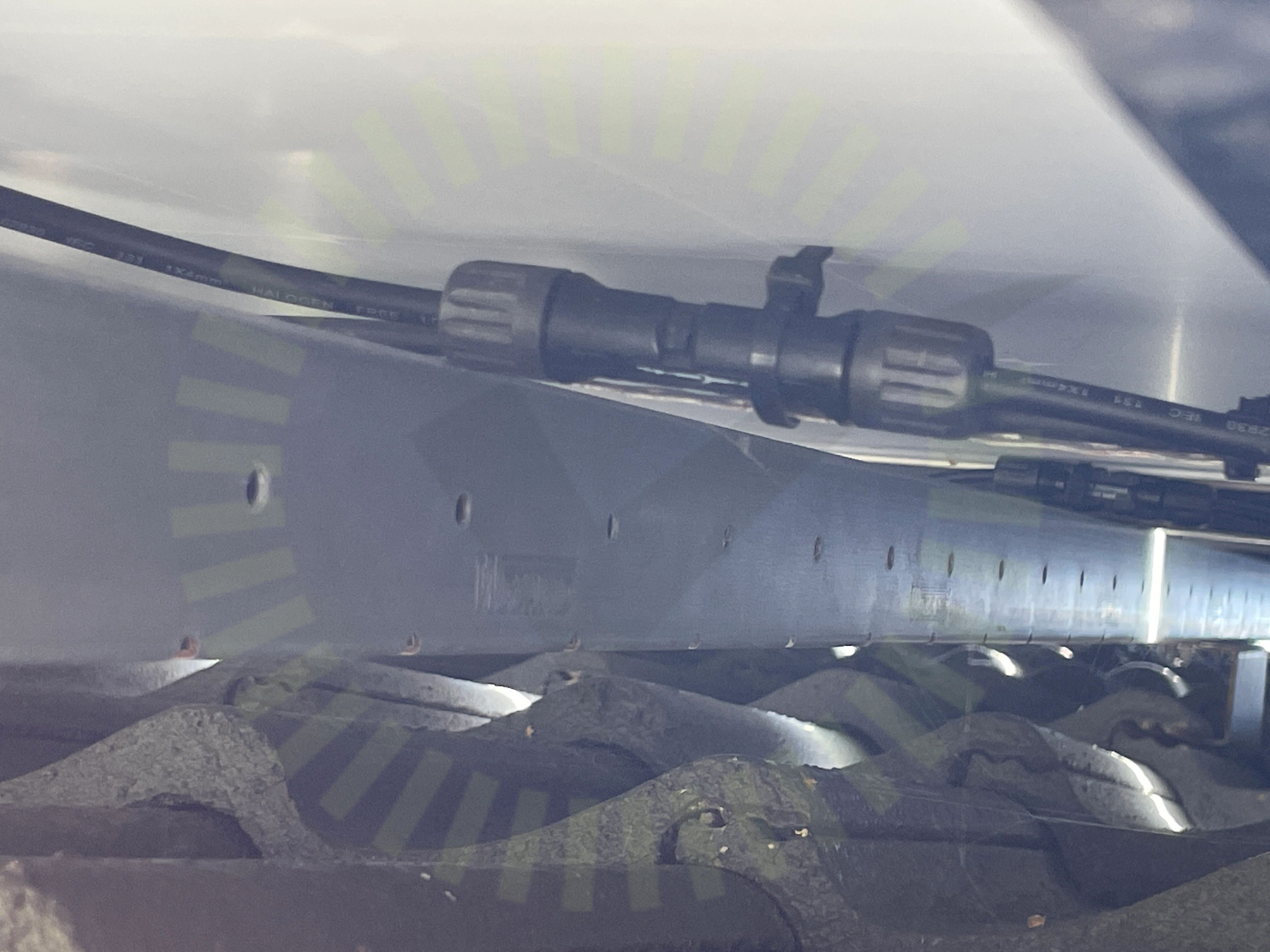

2.1 Föremål mot bakstycke

Inte godkänd

Föremål ligger och skaver mot panelens baksida.

Installation Manual for LONGi Solar PV Modules, V14, Sida 13.
Dragavlastade

2.2 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)
Kontaktdon

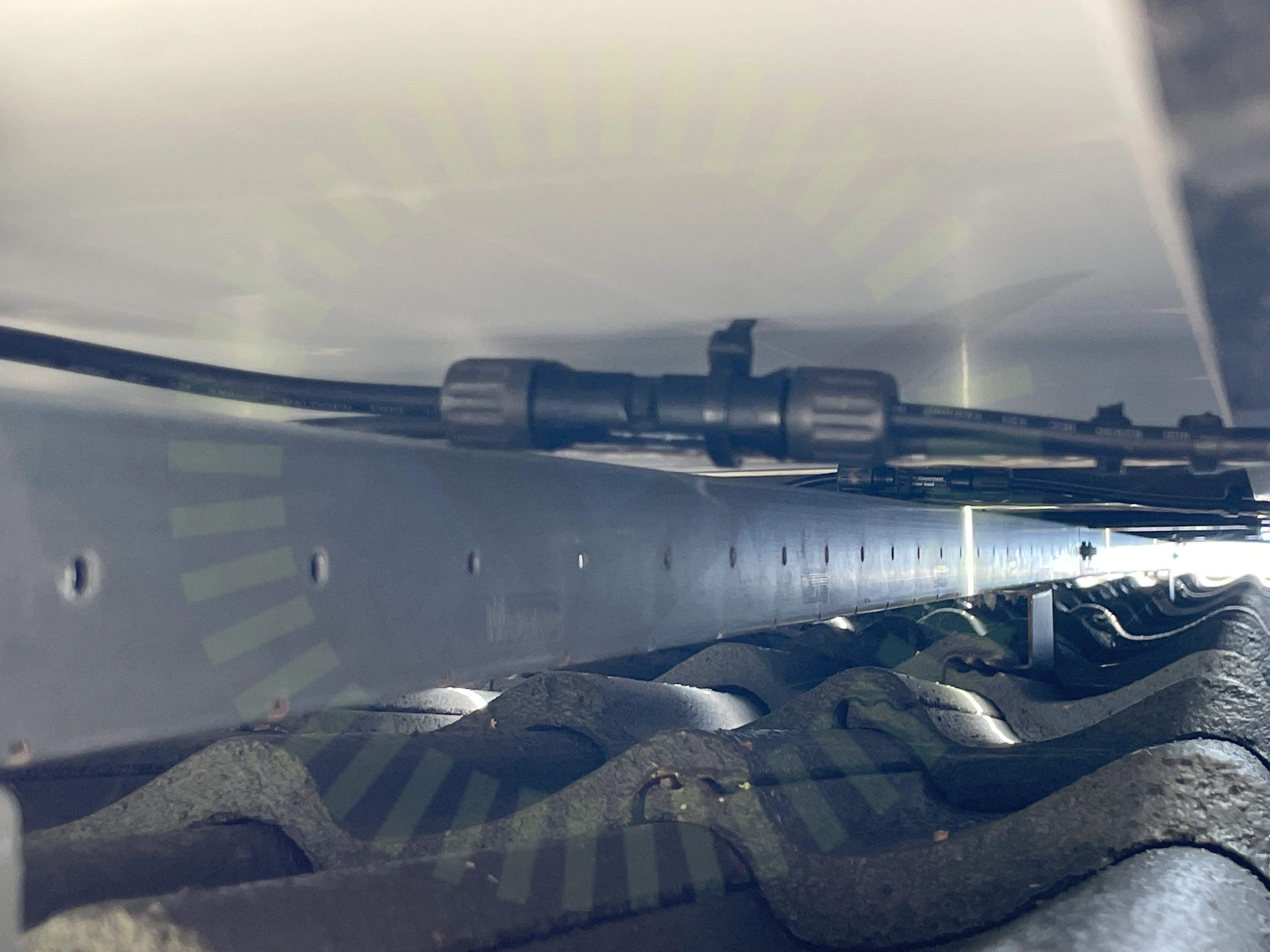

2.3 Kontaktdon

Inte godkänd

Buntband får ej placeras över kontaktkropp.

Godkända kontrollpunkter

10/14
Avstånd till takDräneringshålFörbindelse av kontakterHöjdskillnadMellanrumSkadorSkadorSkuggaSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/14
Fästens placering

Tak 1, Weland Stål: Läktfästen

Anmärkningar

4/22

3.1 Avstånd

Inte godkänd

Avstånd mellan skenor stämmer inte överens med lastberäkning. Uppmätt mått 1200mm.

MA5104 Sid 1 (1) | Version 4 - 221101
Ovanliggande panna

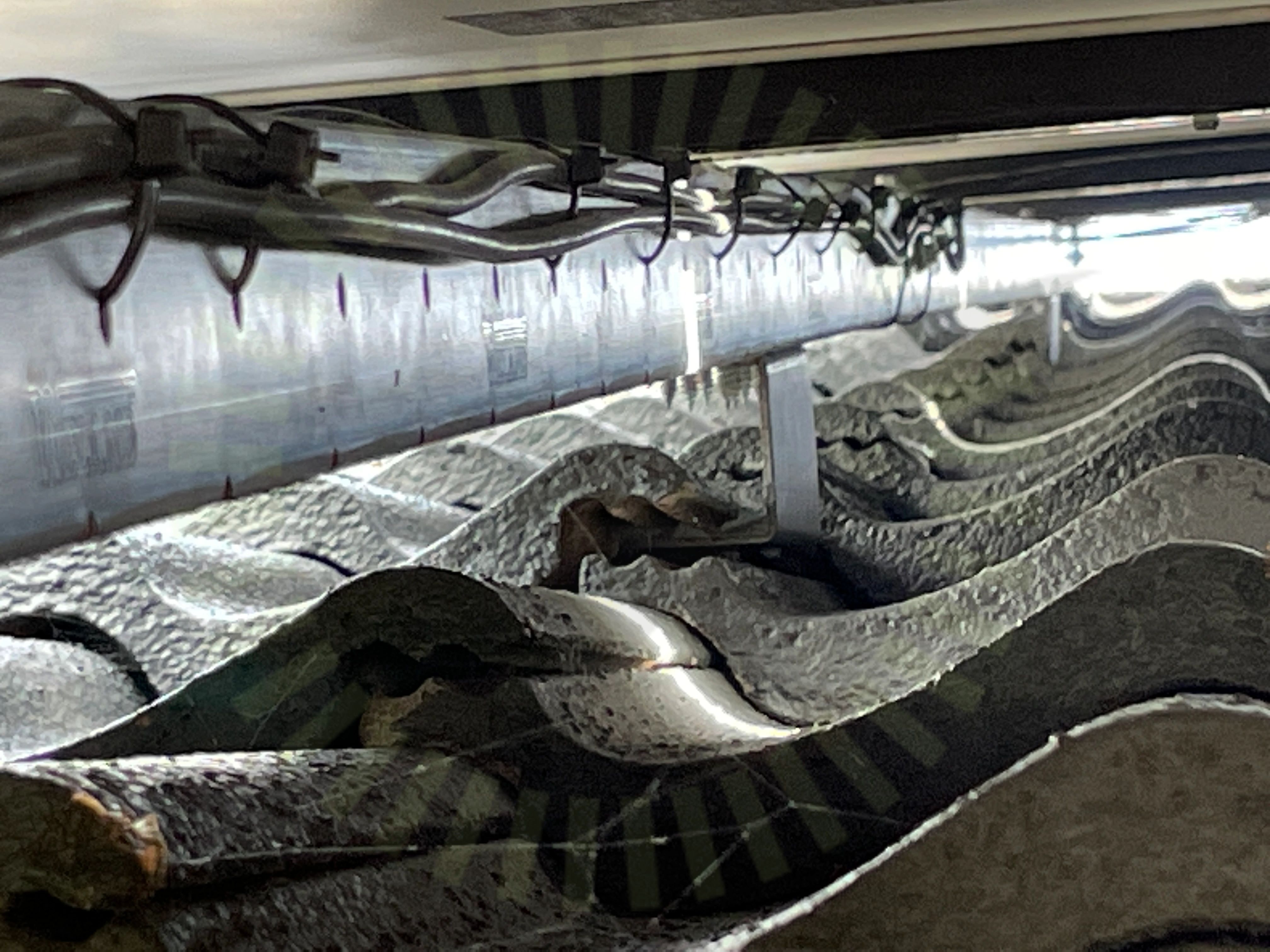

3.2 Ovanliggande panna

Inte godkänd

Ovanliggande panna sluter ej tätt vid takkrok. Detta skapar större risk för sprickbildning.

Kabeluppfästning

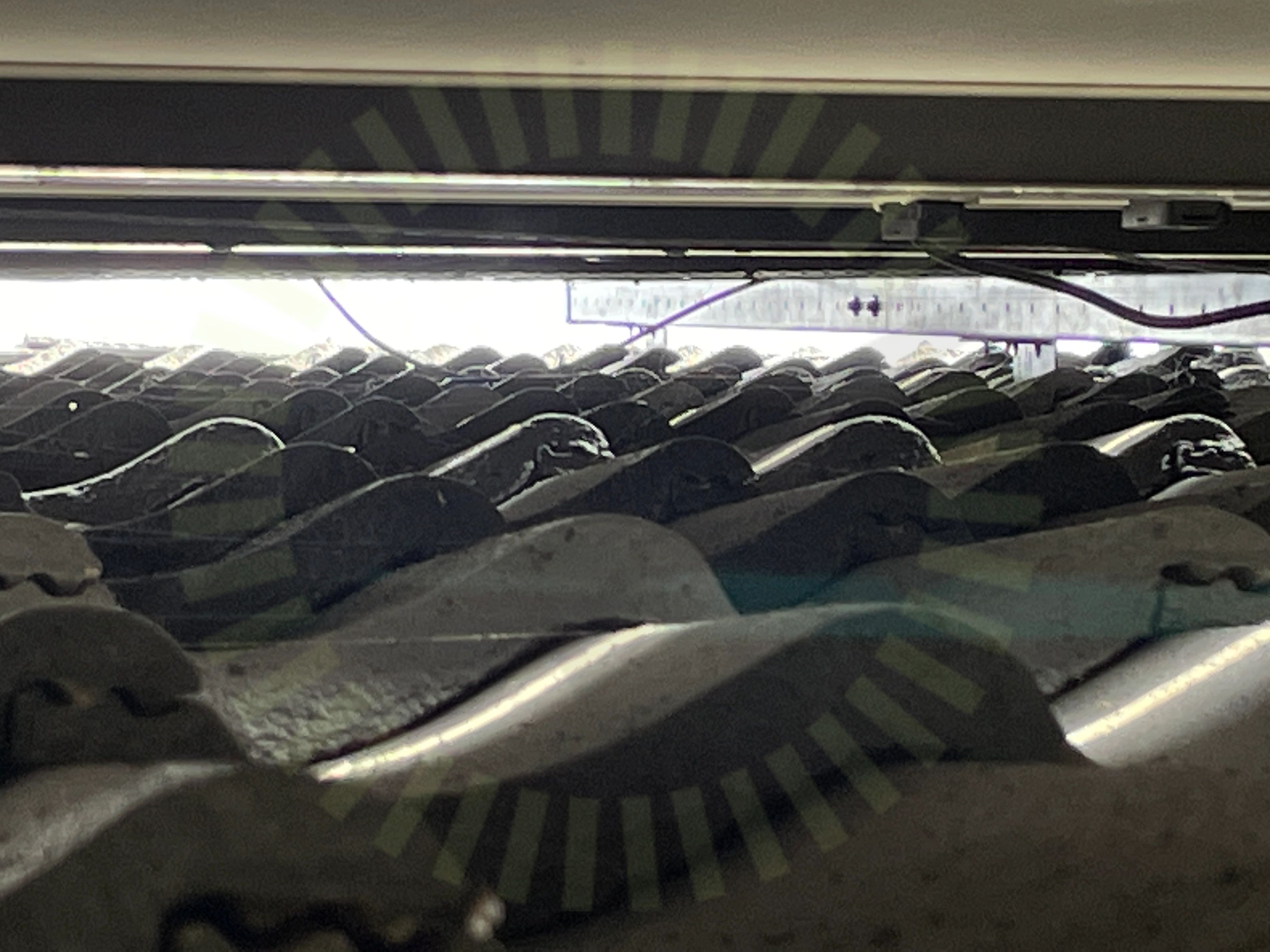

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)
Shims

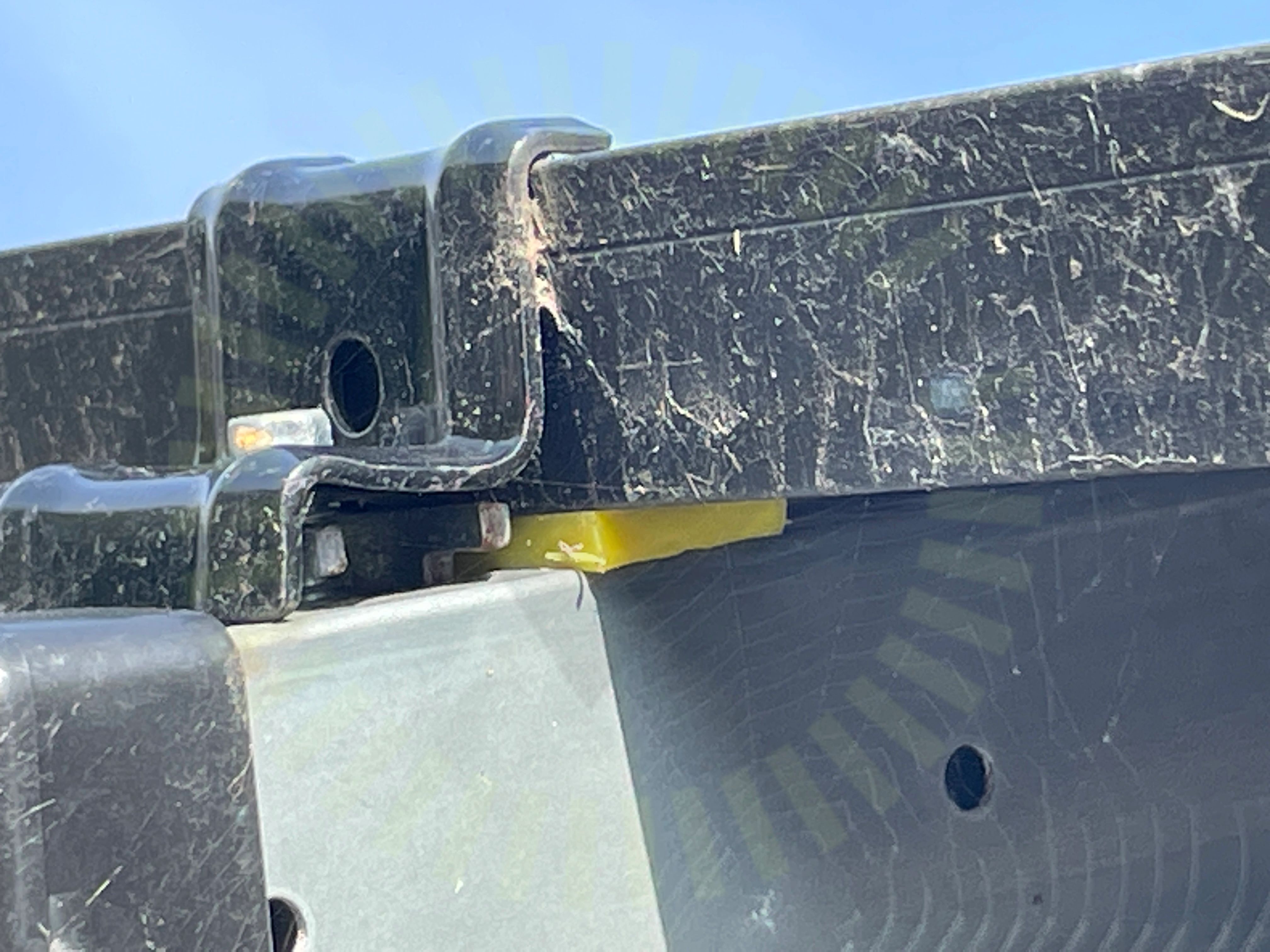

3.4 Shims

Inte godkänd

Höjdjustering på valt sätt är olämpligt.

Tillverkarens anvisningar

Godkända kontrollpunkter

18/22
Avstånd pannaBärläktCC måttFrämmande materialMittklämma rätt förläggningMittklämma skruvMittklämmorSkadorSkarp kantSkenornas infästningSkenskarvSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Undercentral

Anmärkningar

1/14
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation i första undercentral inne vid fasadmätarskåp är utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

13/14
BöjradieBöjradieFemledarsystemFörskruvningarFörskruvningarInfästningInfästningIP-KlassningIP-KlassningPlaceringPlaceringSkydd mot beröringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

2/42

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

6.2 Strängschema

Inte godkänd

Strängschema stämmer ej överens med verkligheten. Bara två strängar i verkligheten.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

38/42
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDC Skador på kabelDC Yttre påverkanEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/42
DC Max StrömSträngdesign
