3.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
9 oktober 2023
Ort
Mölnlycke, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16Godkända kontrollpunkter
14/16Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/16Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23
4.1 Skenans utstick för klämma
RekommendationTillverkaren rekommenderar att skenan sticker ut minst 7 cm från panelens kant.
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

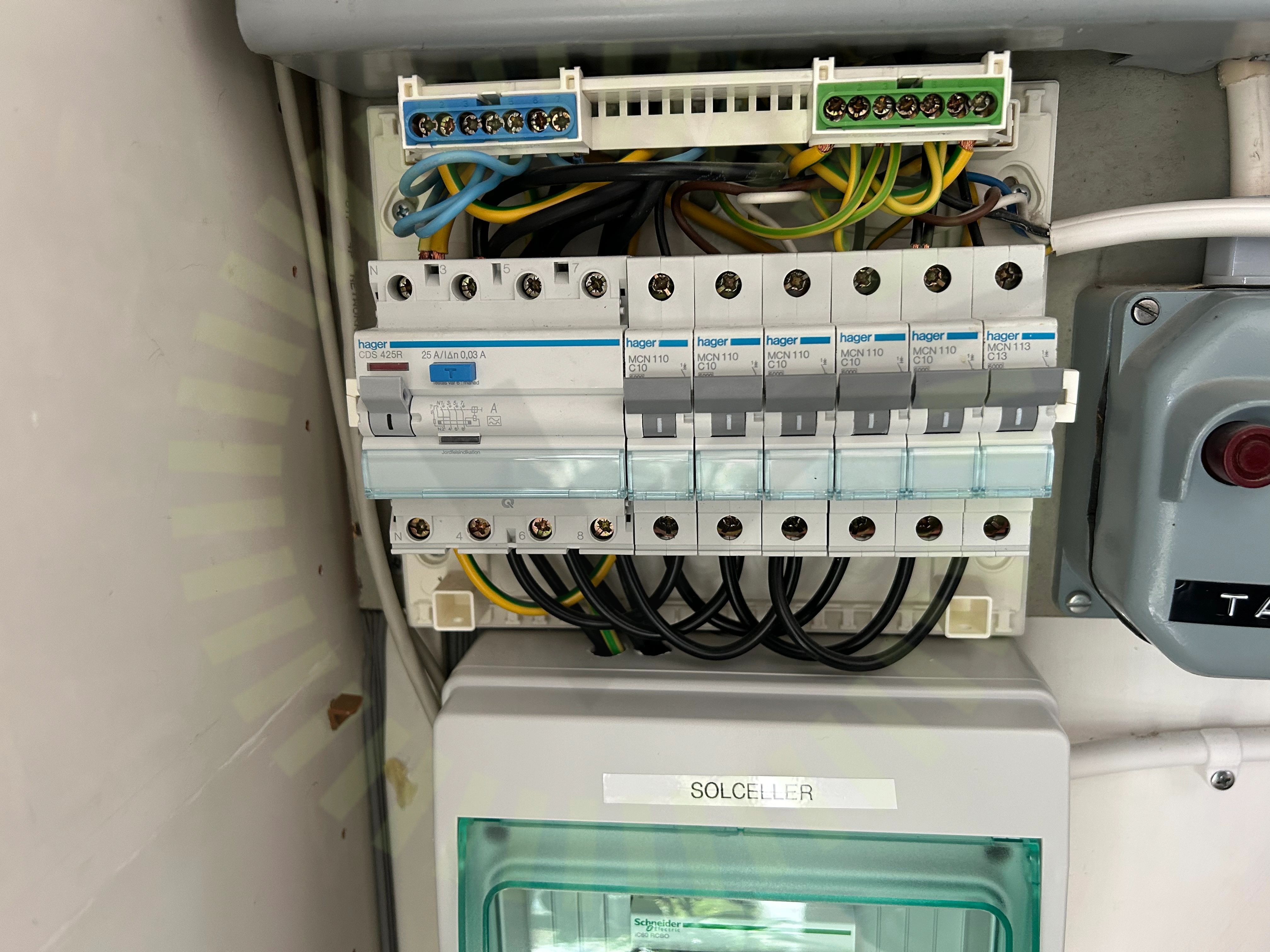

Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

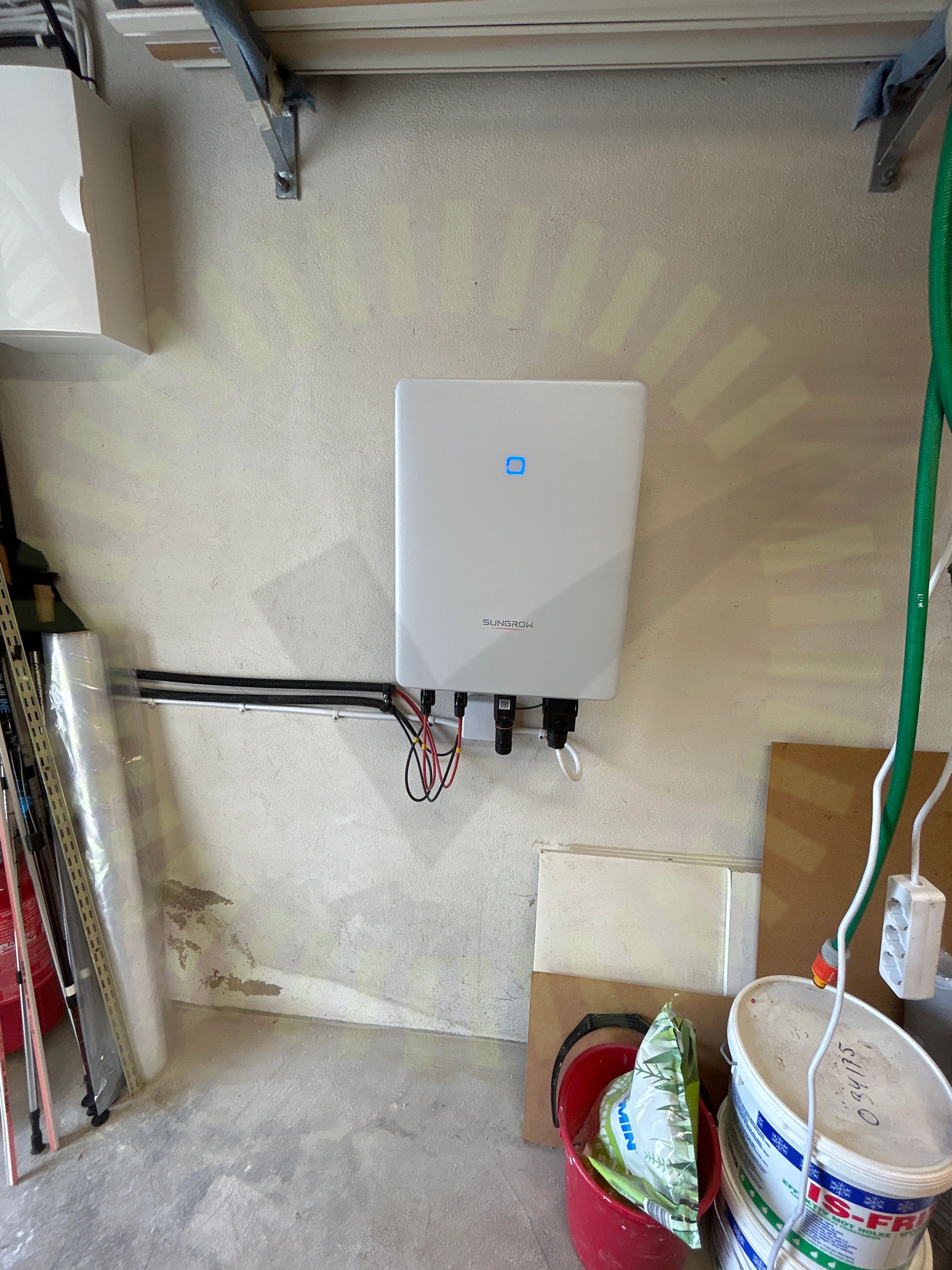

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/36
7.1 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd.

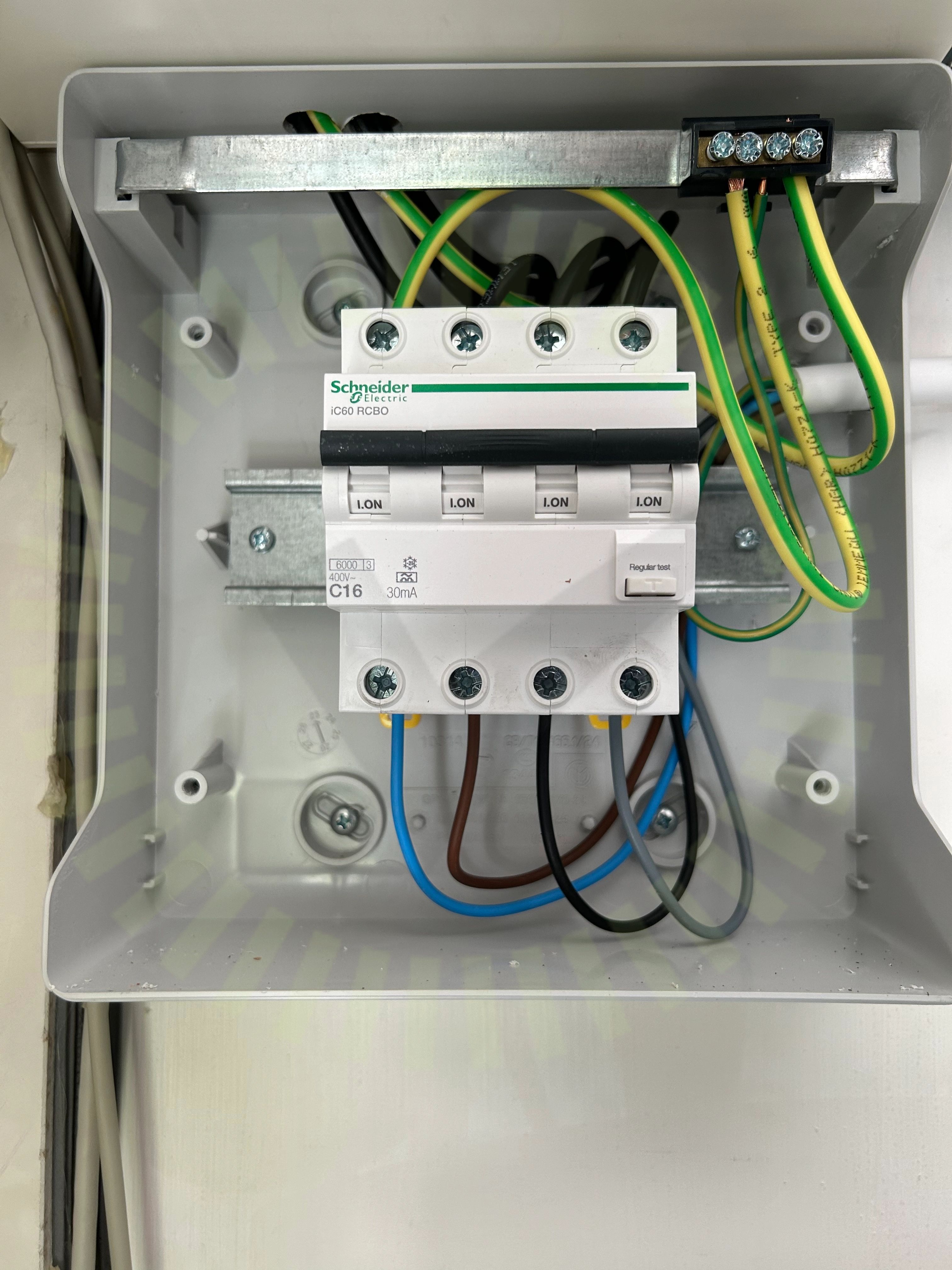

7.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

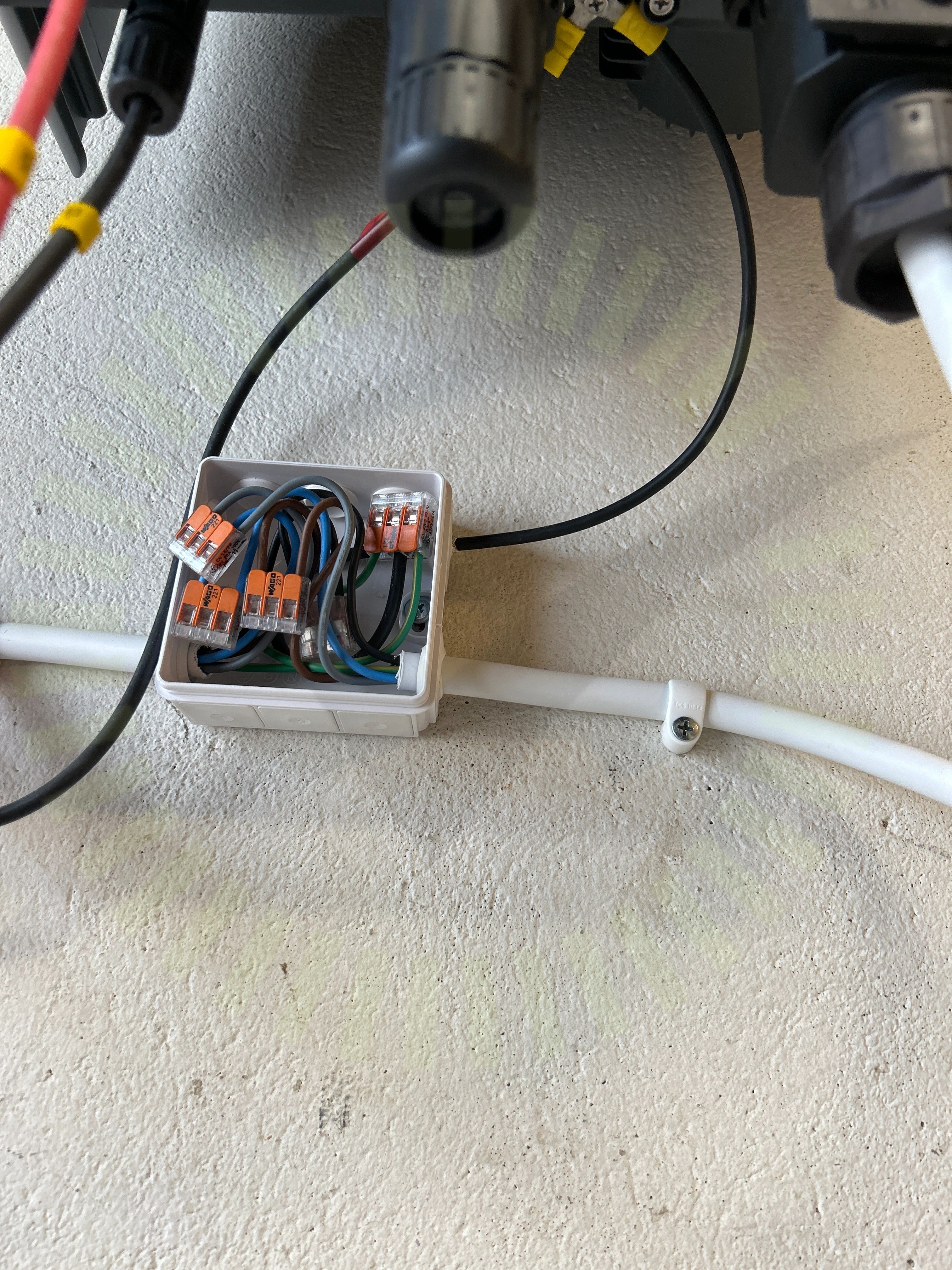

7.3 Jordning av chassi
Inte godkändVäxelriktarens jordning har fel färgmärkning.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
33/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
