Besiktningsrapport
8.6
Installation genom
1KOMMA5°
Datum
5 februari 2024
Ort
Uddevalla, Västra Götalands län
DC anslutning
DC Kontakter
DC Kablage egenskaper
AC Kablage förläggning
93% godkända
7% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/15
1.1 DC anslutning
Inte godkänd
Kontakter som använts för att ansluta batteriet är inte samma som de förmonterade.
SBR064-256-UEN-Ver19-202302, Sida 26-27
Godkända kontrollpunkter
14/15
Batteri PE
Batterimodul
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/36

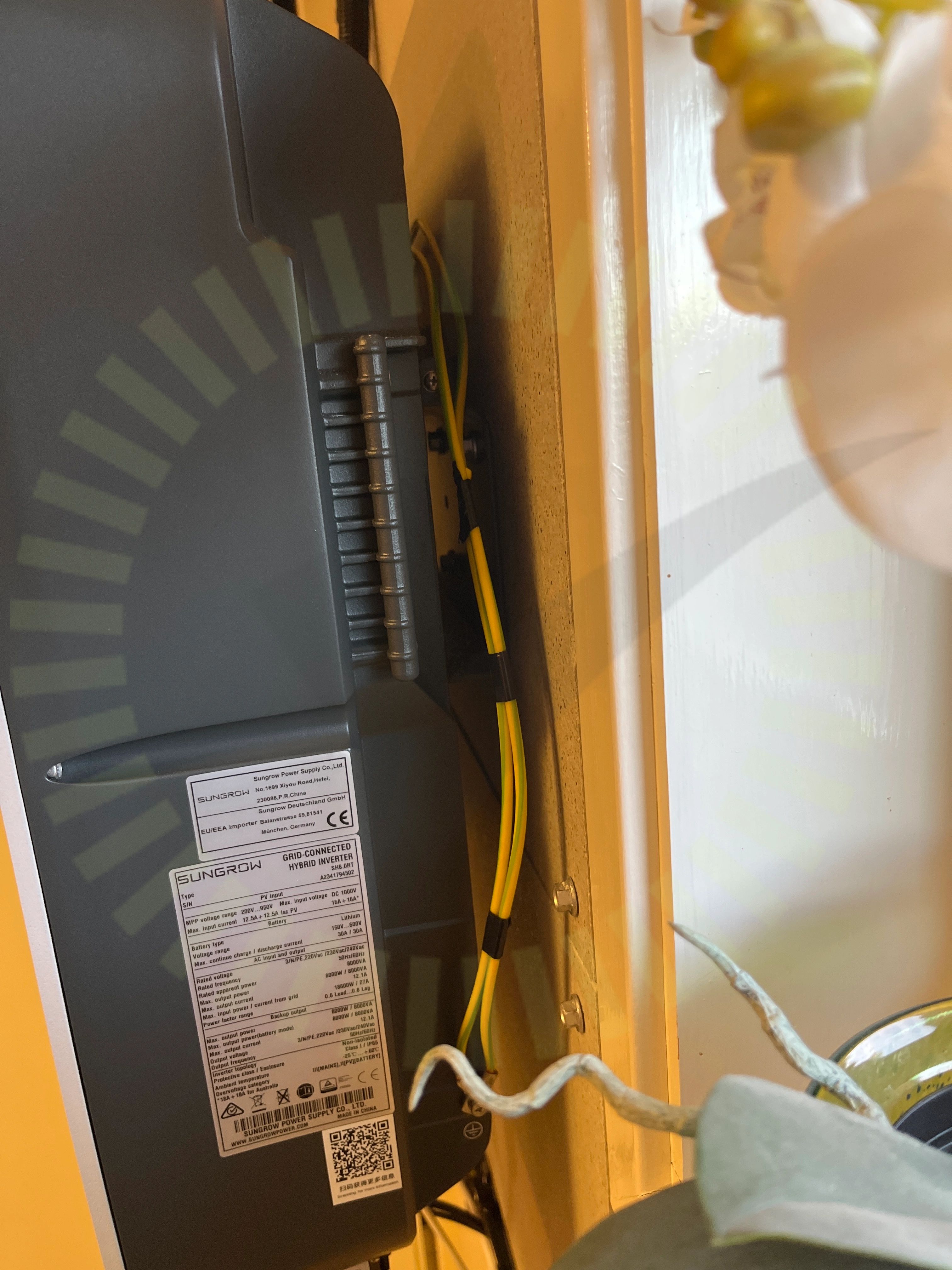

3.1 AC Kablage förläggning
Inte godkänd
Förläggning av jordkablarna är bristfälliga.
SS 436 40 00 (522.8.4)
3.2 DC Kablage egenskaper
Inte godkänd
Den använda likströmskabeln har inte dubbel eller förstärkt isolering.

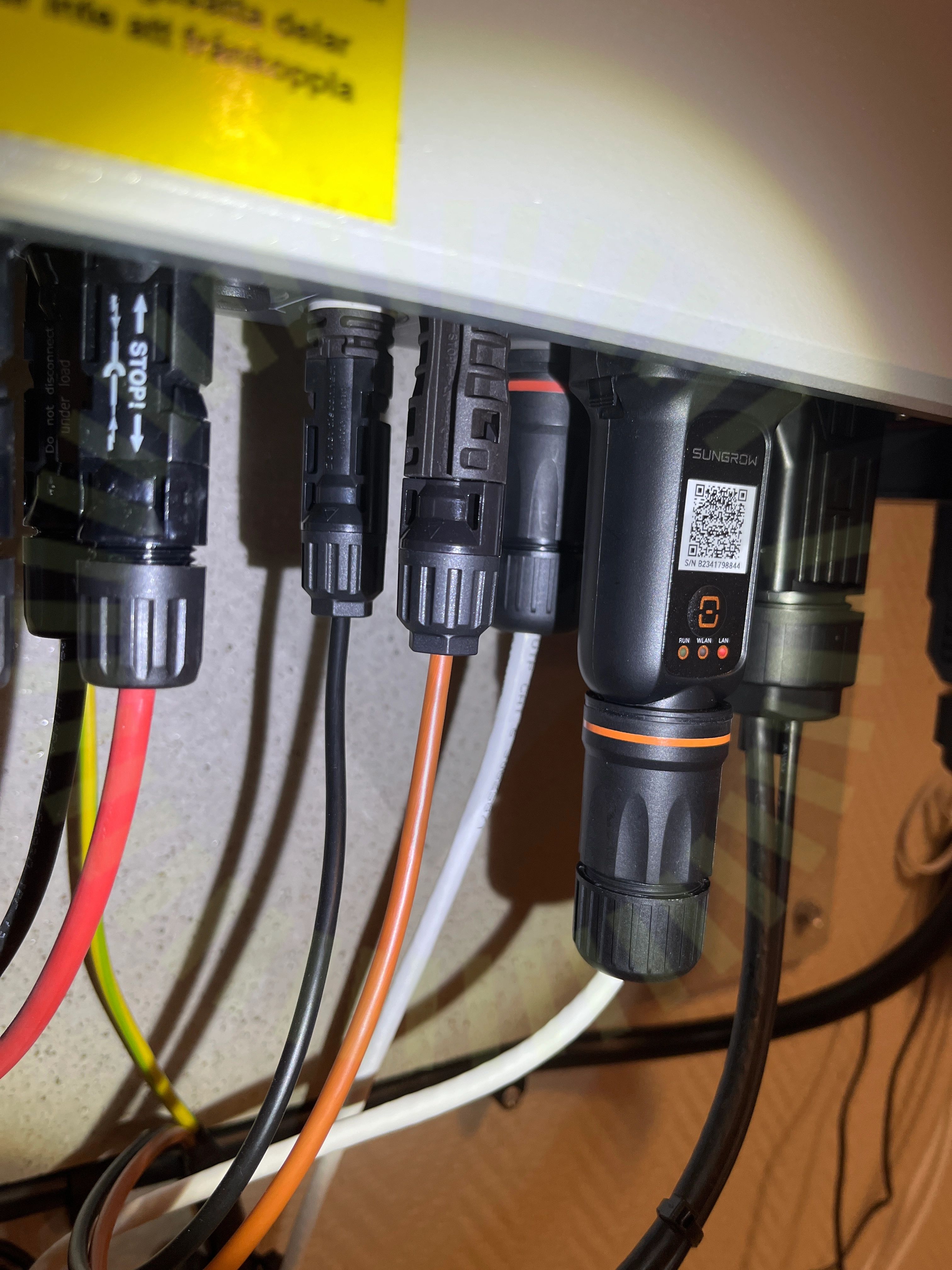

3.3 DC Kontakter
Inte godkänd
Kontakter avviker från anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Godkända kontrollpunkter
33/36
AC kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
