Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

1KOMMA5°

Datum

5 februari 2024

Ort

Uddevalla, Västra Götalands län
PEN-ledare
Kopplingslåda böjradie
DC anslutning
87% godkända13% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

1/15
DC anslutning

2.1 DC anslutning

Inte godkänd

Kontakter som använts för att ansluta batteriet är inte samma som de förmonterade.

SBR064-256-UEN-Ver19-202302, Sida 26-27

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Anmärkningar

1/4
Skador signalkablage

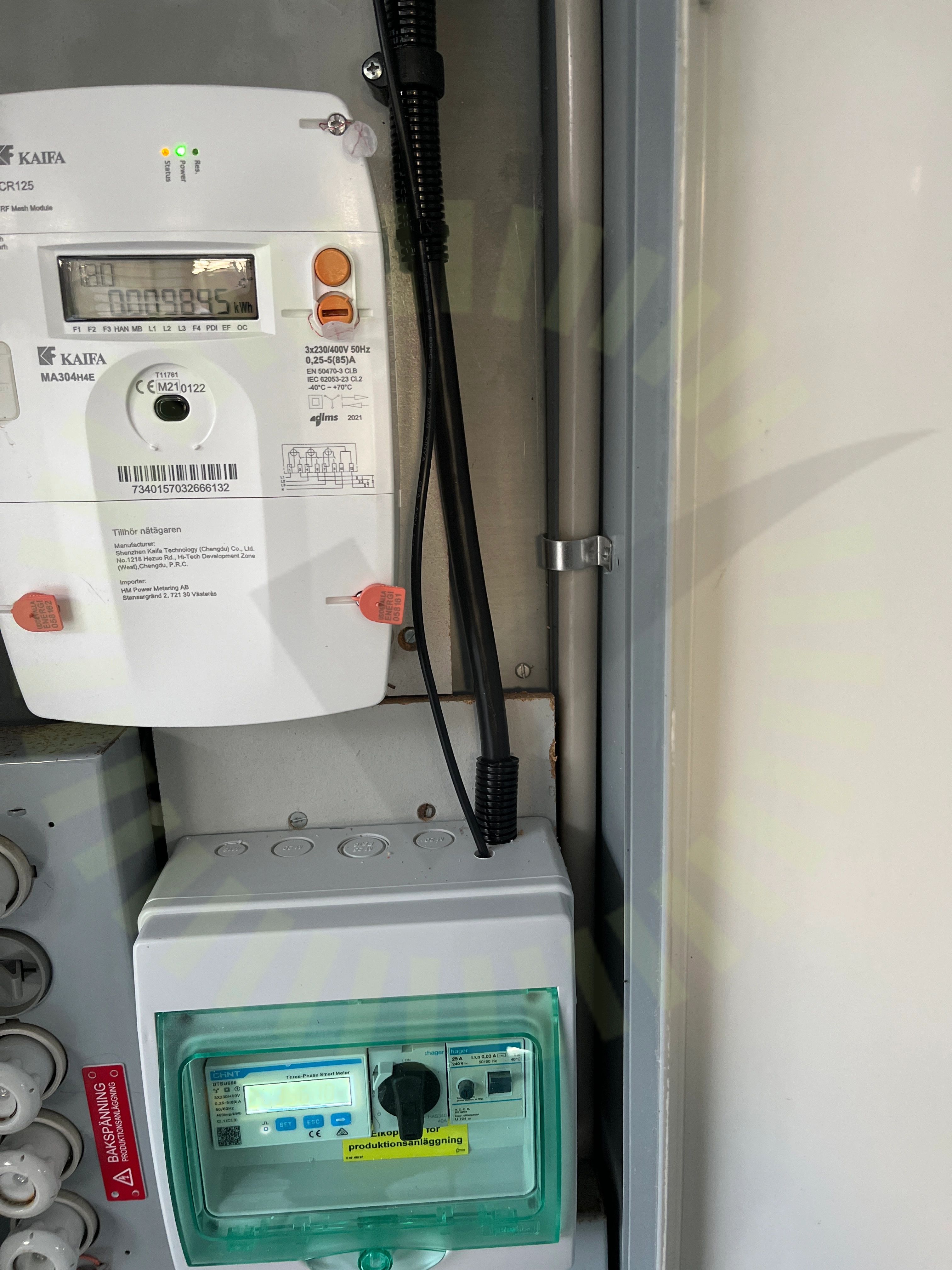

3.1 Skador signalkablage

Inte godkänd

Signalkabel är inte dragavlastad.

Godkända kontrollpunkter

3/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktaren

Tak 1, 1Komma5° - Fullblack

Anmärkningar

3/18
Klämmornas storlek

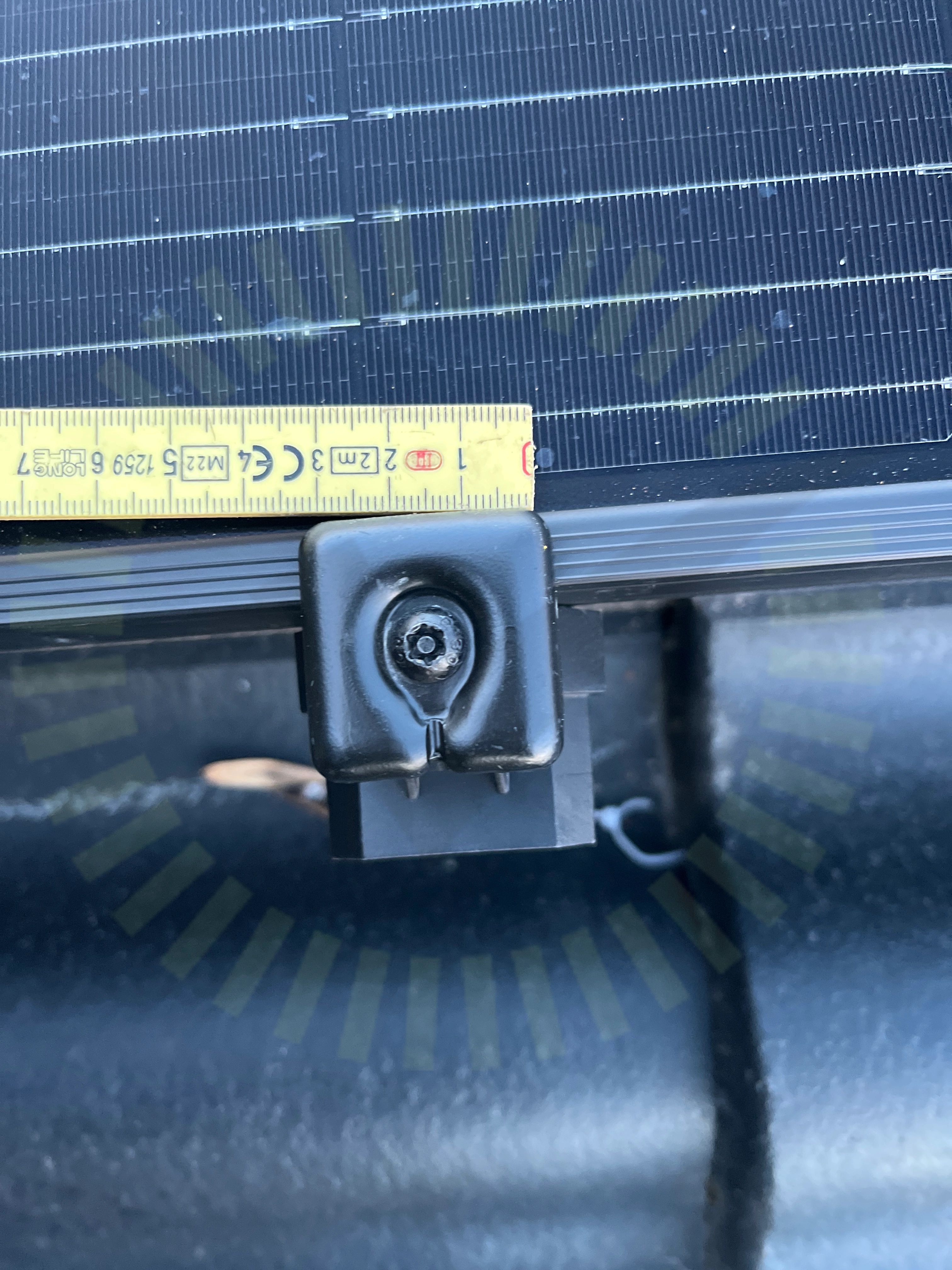

4.1 Klämmornas storlek

Rekommendation

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17
Panelkablaget böjradie

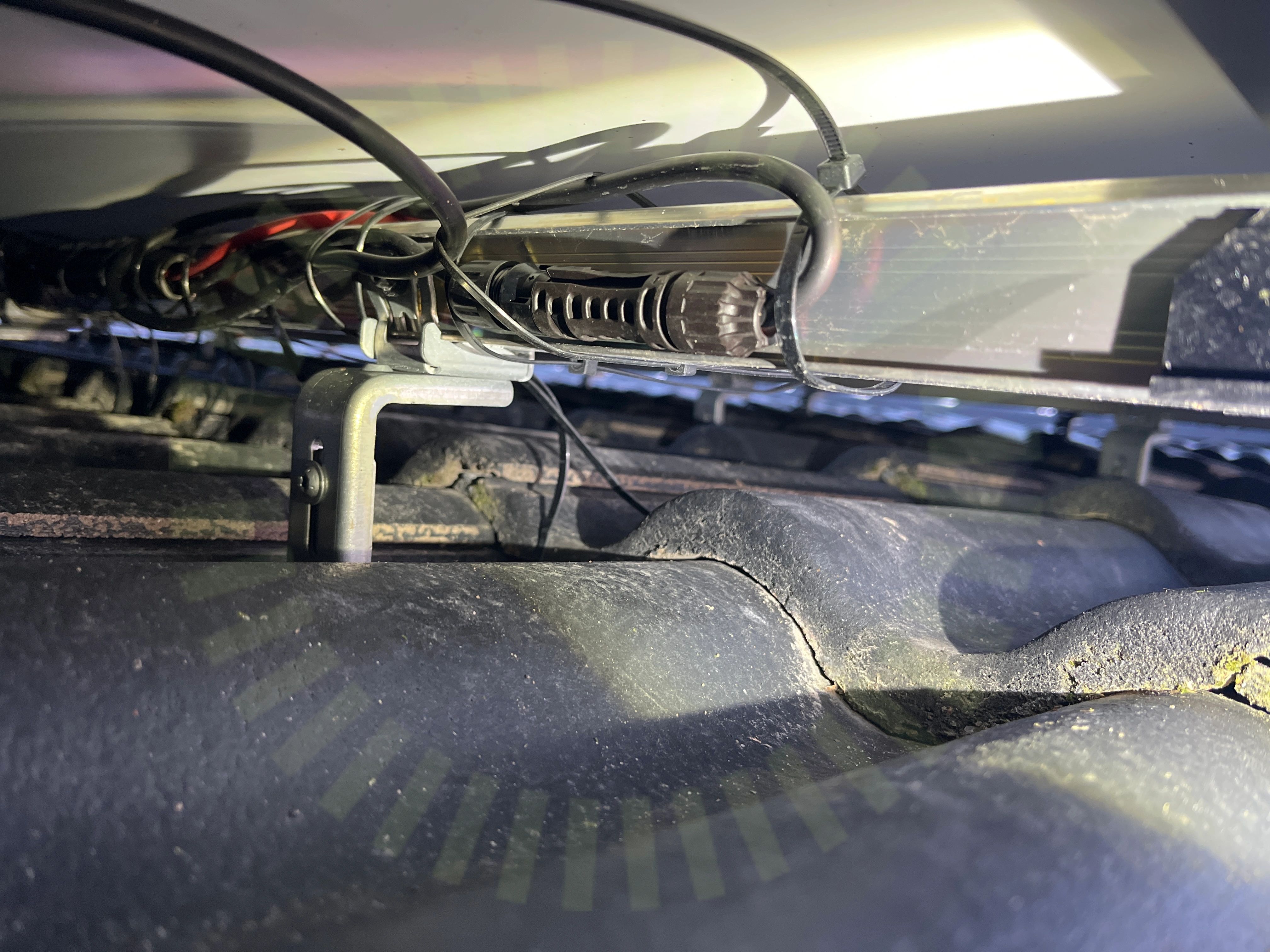

4.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)
Kopplingslåda böjradie

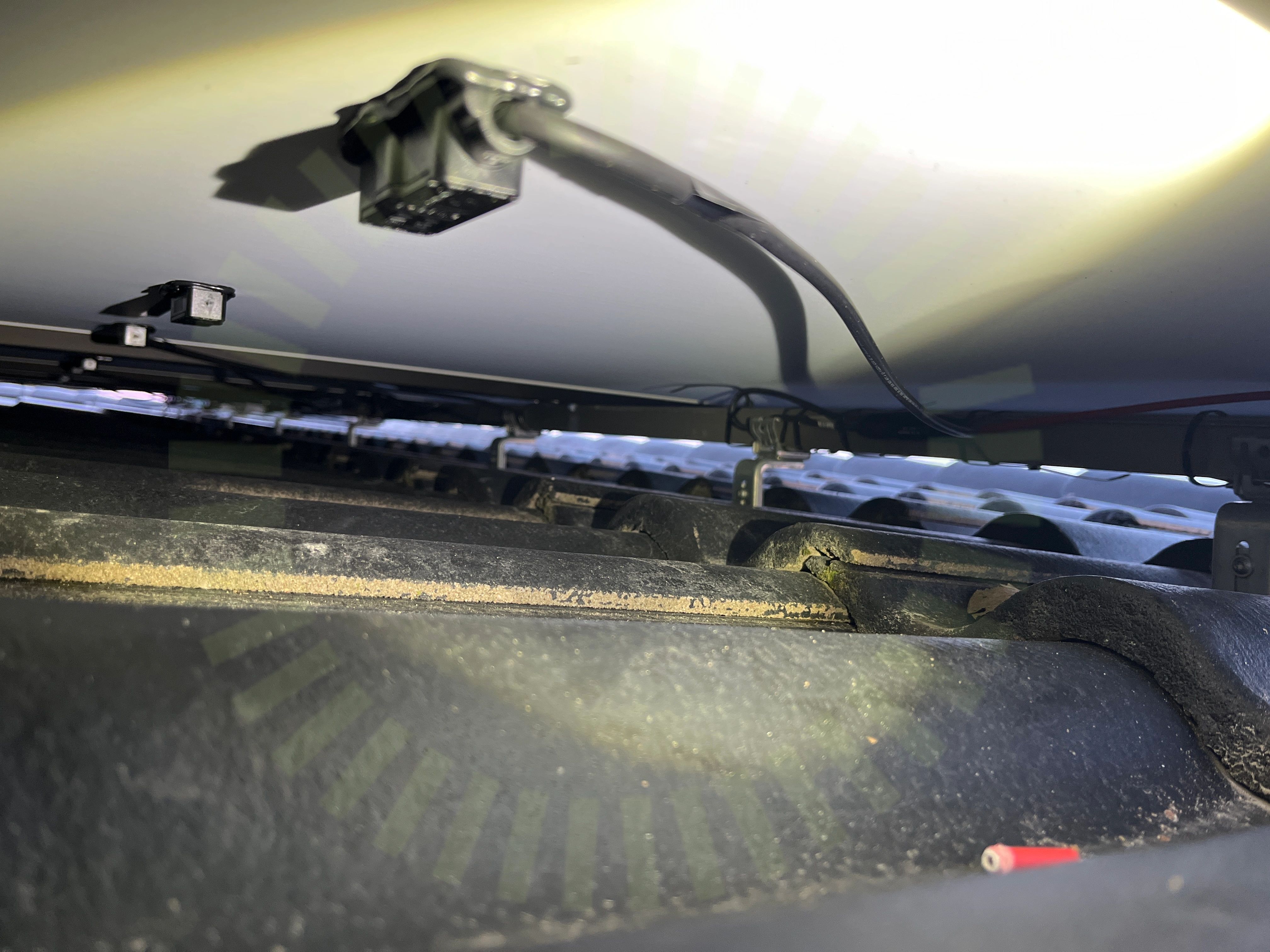

4.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/25
Dräneringskanal

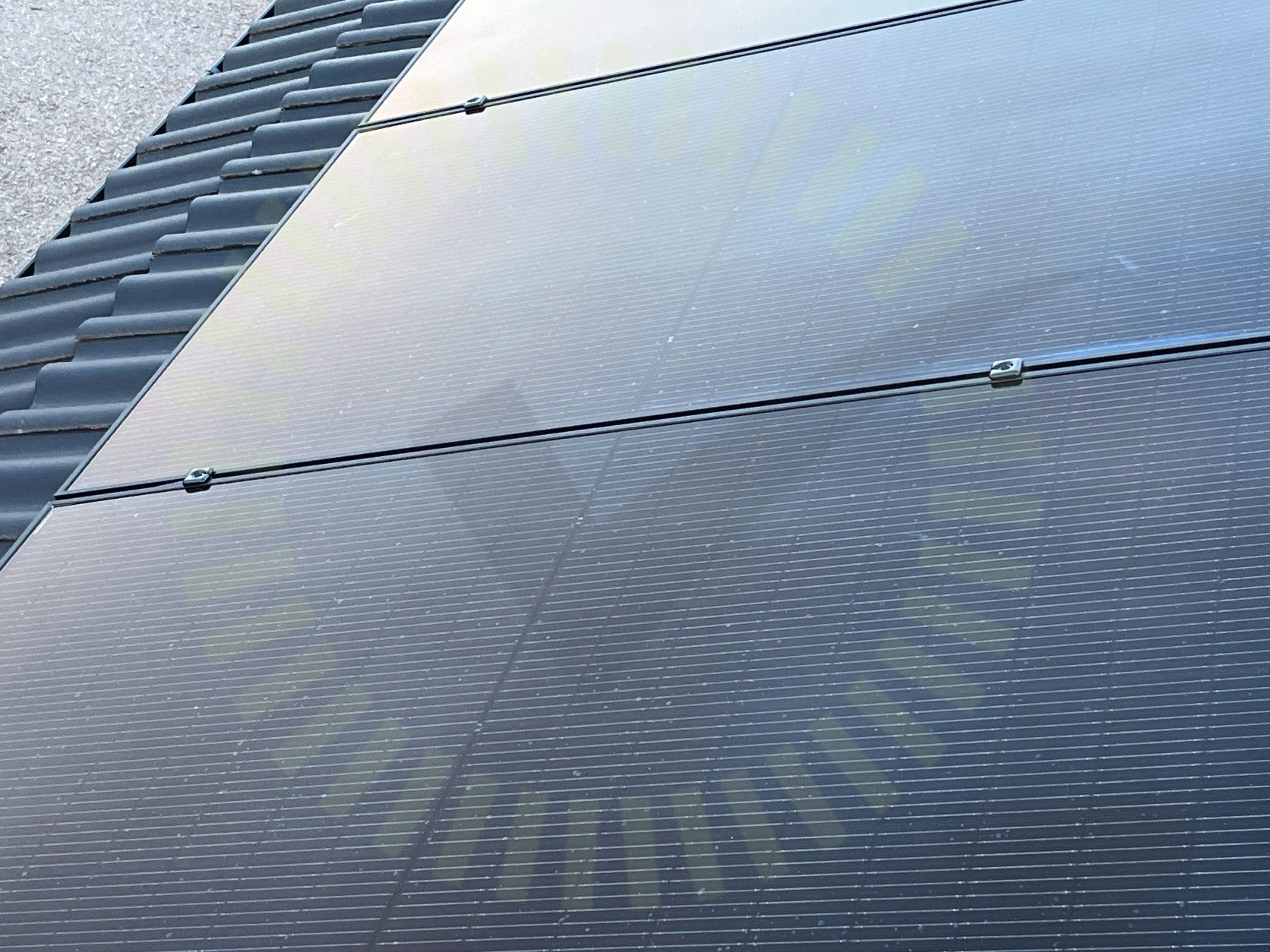

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Föremål mellan skena och panelram

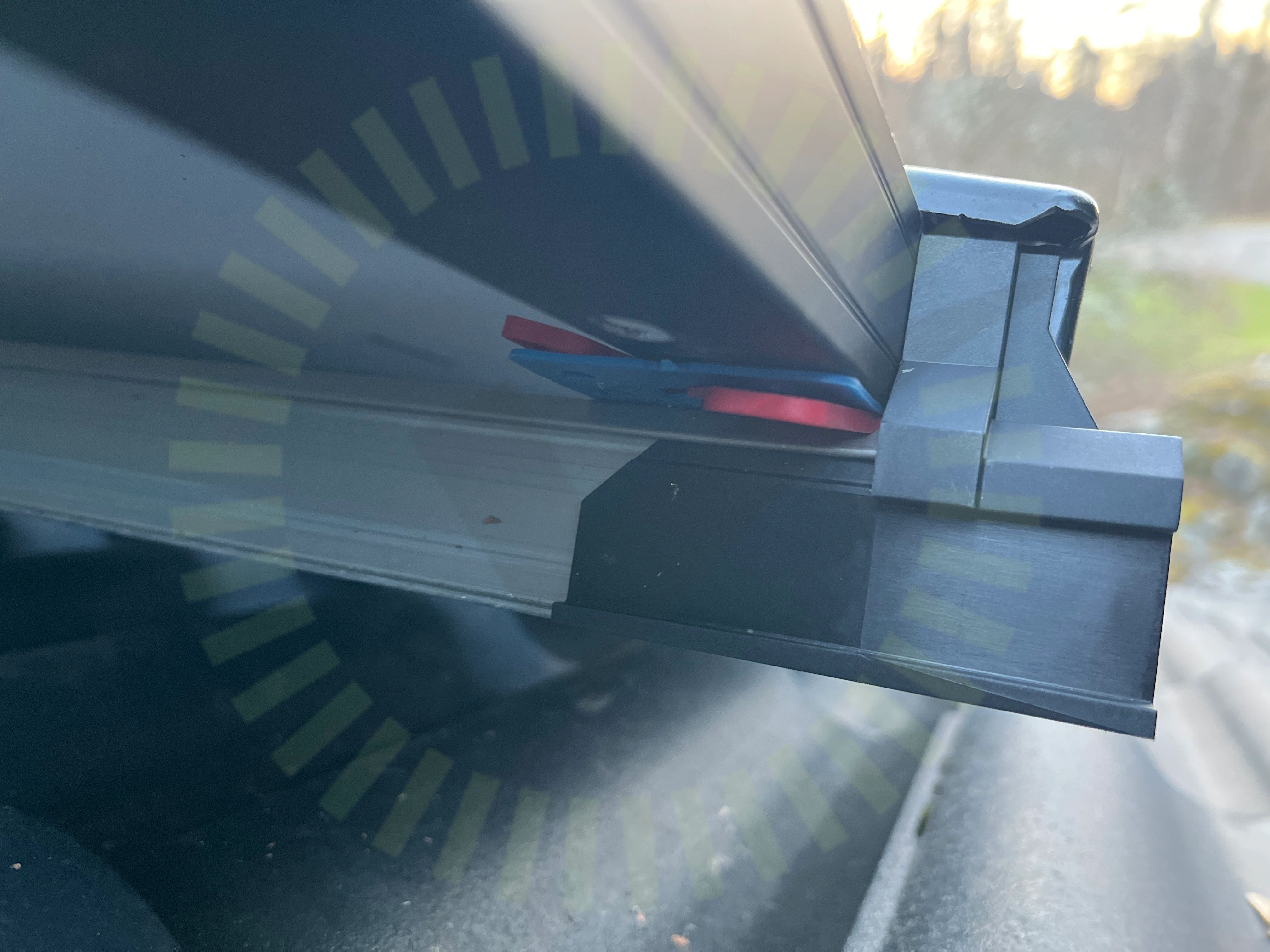

5.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

Skenornas överhäng

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Skenskarvar

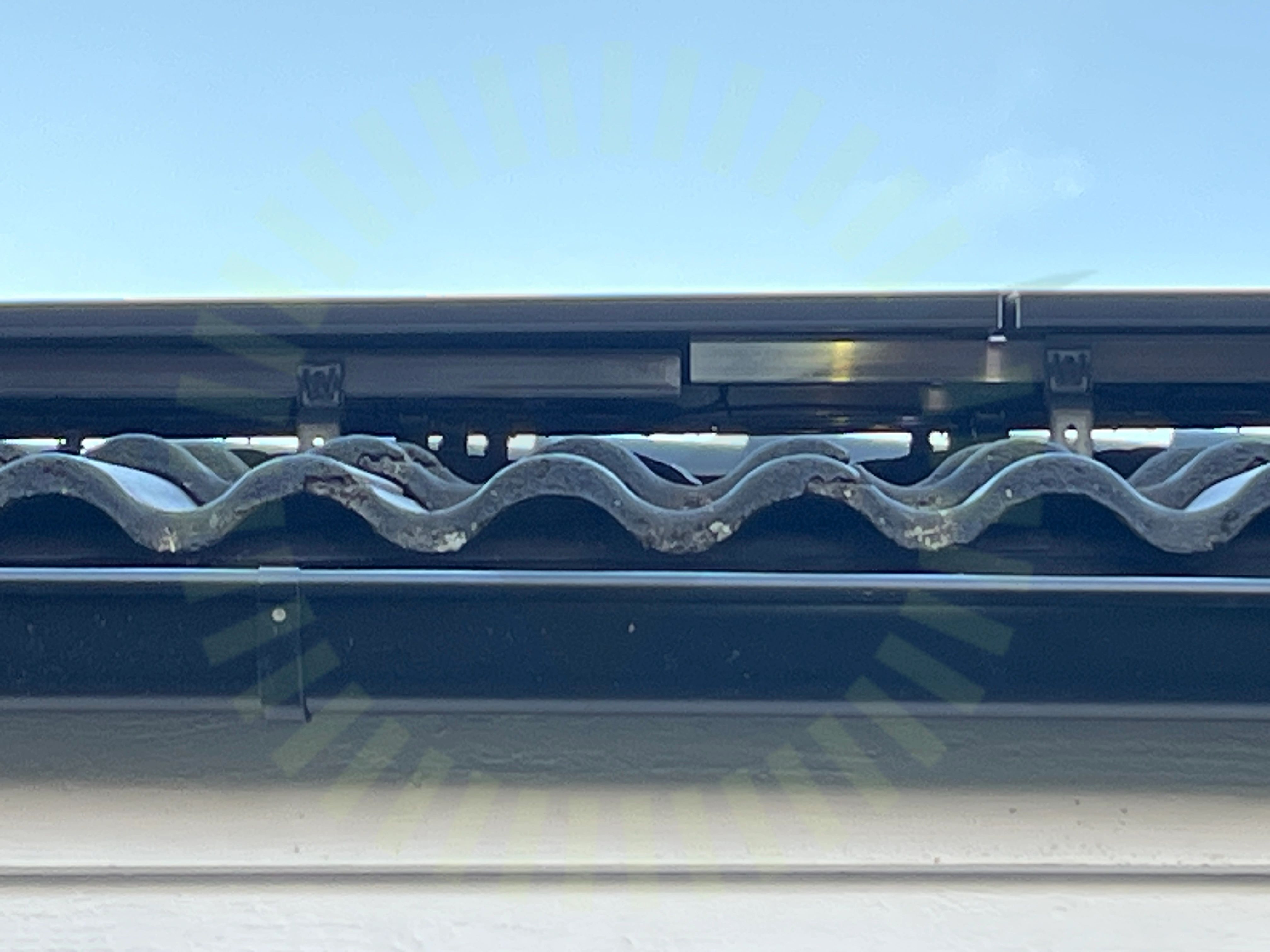

5.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25
DC kabel förläggningFrämmande materialFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

1/6
PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt. Detta gäller både inne och ute.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
