Besiktningsrapport

9.2

Installation genom

Niutech Sol och Energi AB

Datum

12 oktober 2023

Ort

Täby, Stockholms län

Anslutning av ledare

Genomföringar

Skarp kant

Väderskydd

92% godkända8% ej godkända

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt APX HV Battery

Installerad av Niutech Sol och Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/34

2.1 Anslutning av ledare

Inte godkänd

Ledare är inte fastsäkrade i plint. Både till säkringar och till smartmätare.

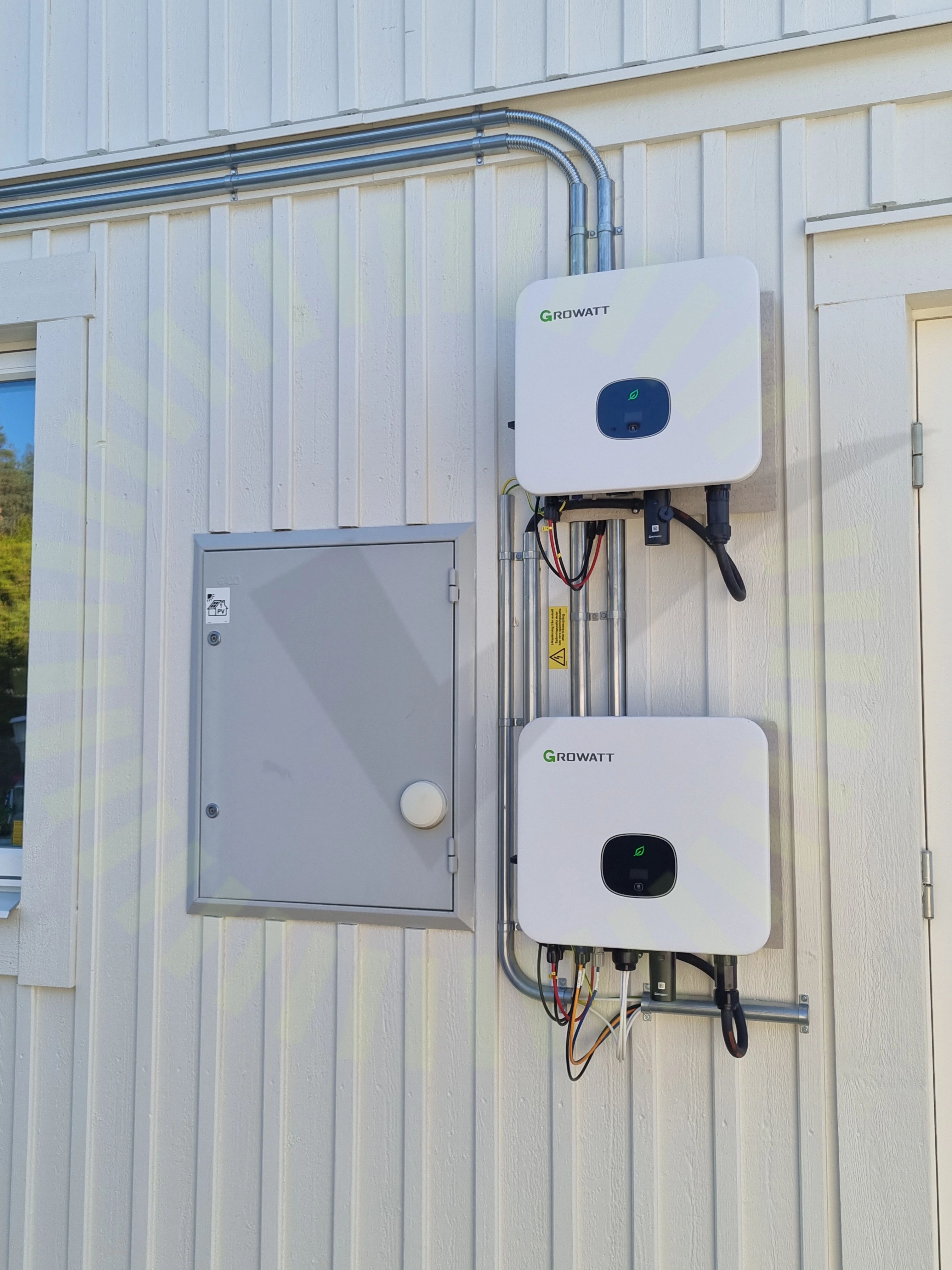

2.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

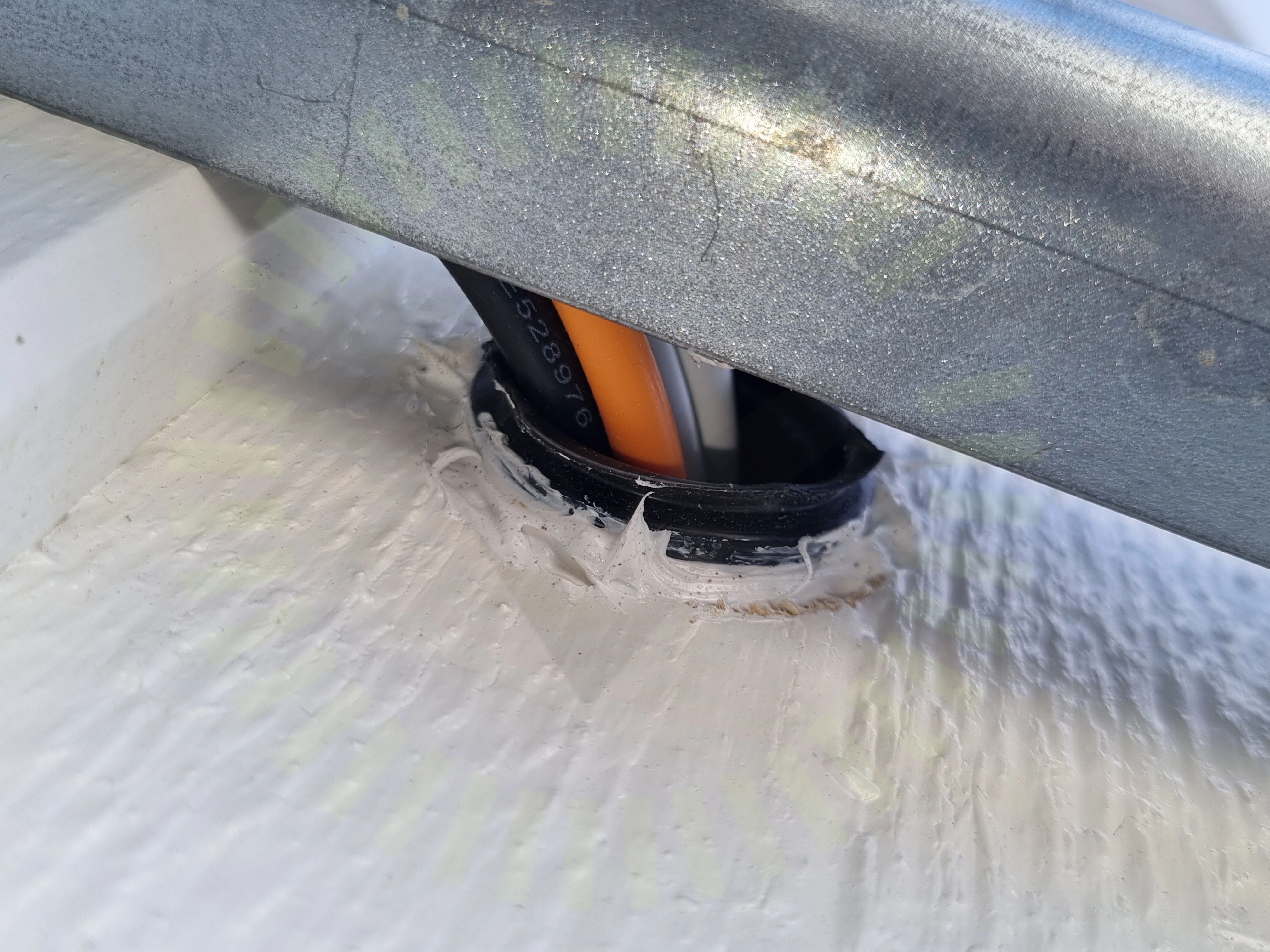

2.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad. Tätat runt flexrör men luft och väta kan komma in genom flexrör

SS 436 40 00 (527.2.1)

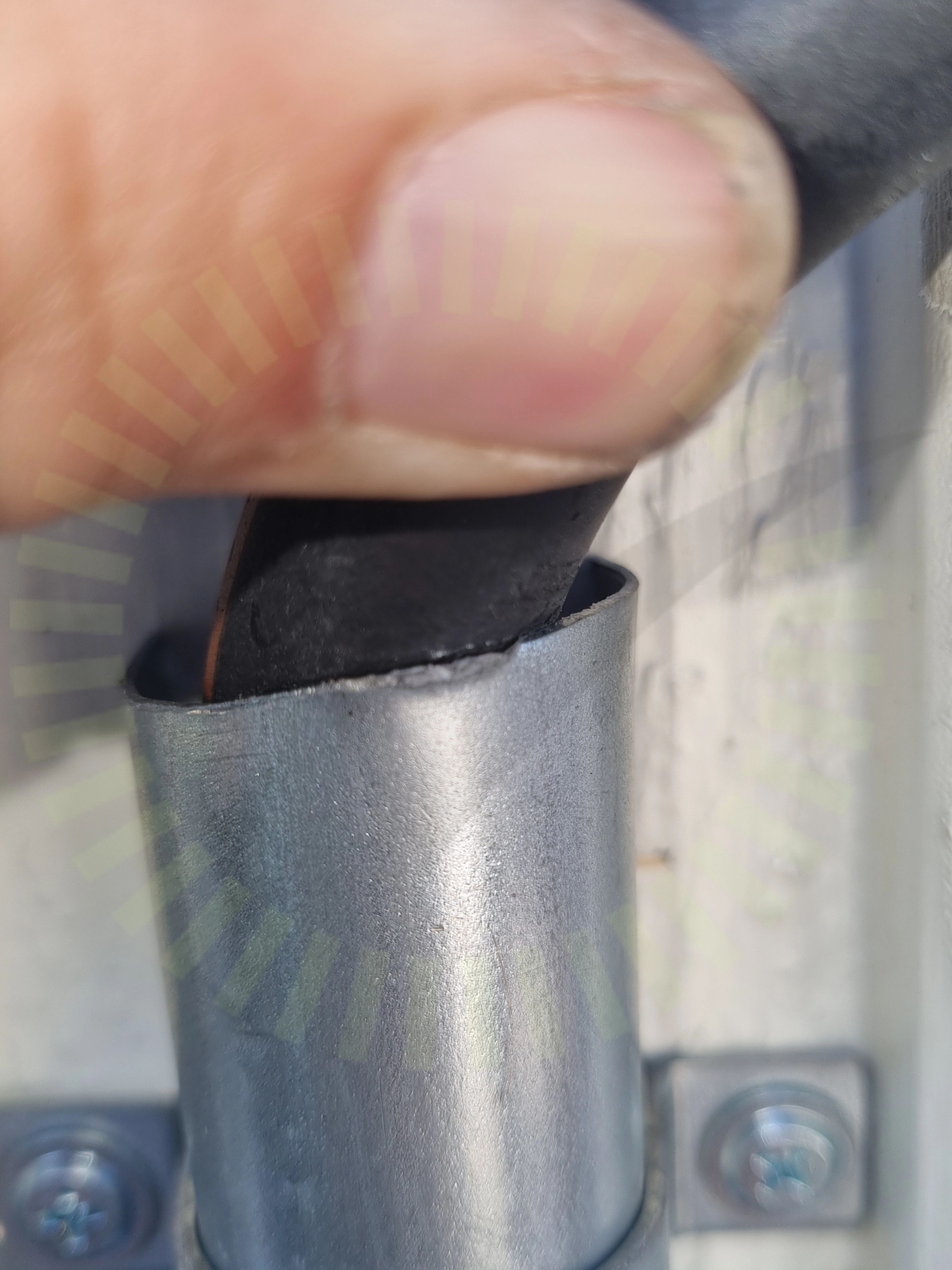

2.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Även i fasadskåp

Godkända kontrollpunkter

30/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningIdentifieringJordning av chassiLikspänningskomponenterMekanisk påverkanHuvudsäkringInfästningKabeldimensioneringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
