1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.2
Installation genom
Sesol
Datum
15 augusti 2023
Ort
Vittsjö, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR4-72HPH 430-460M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Longi: LR4-72HPH 430-460M
Anmärkningar
2/15

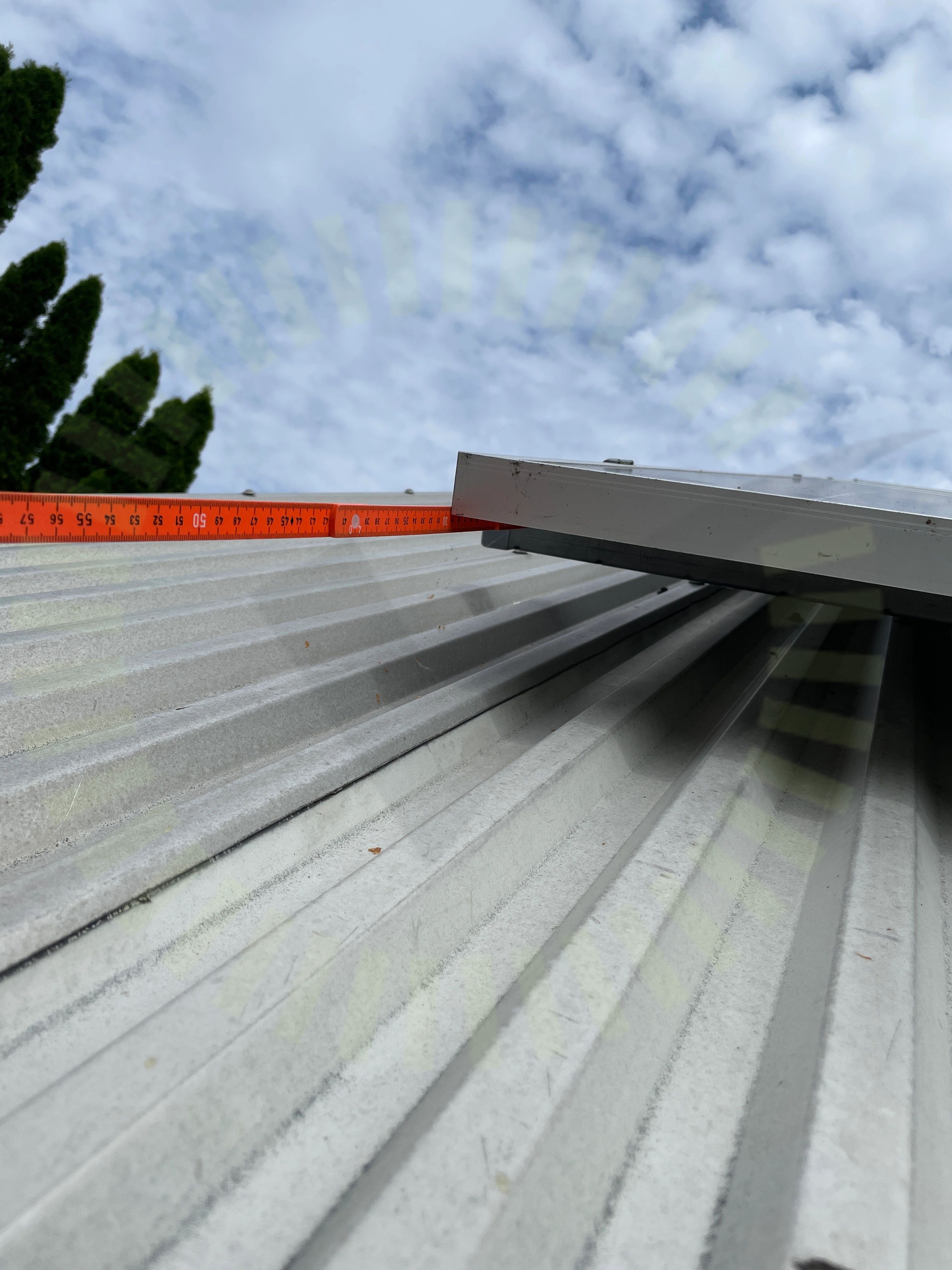

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 295mm.
Installation Manual for LONGi Solar PV Modules. sida 15-16.

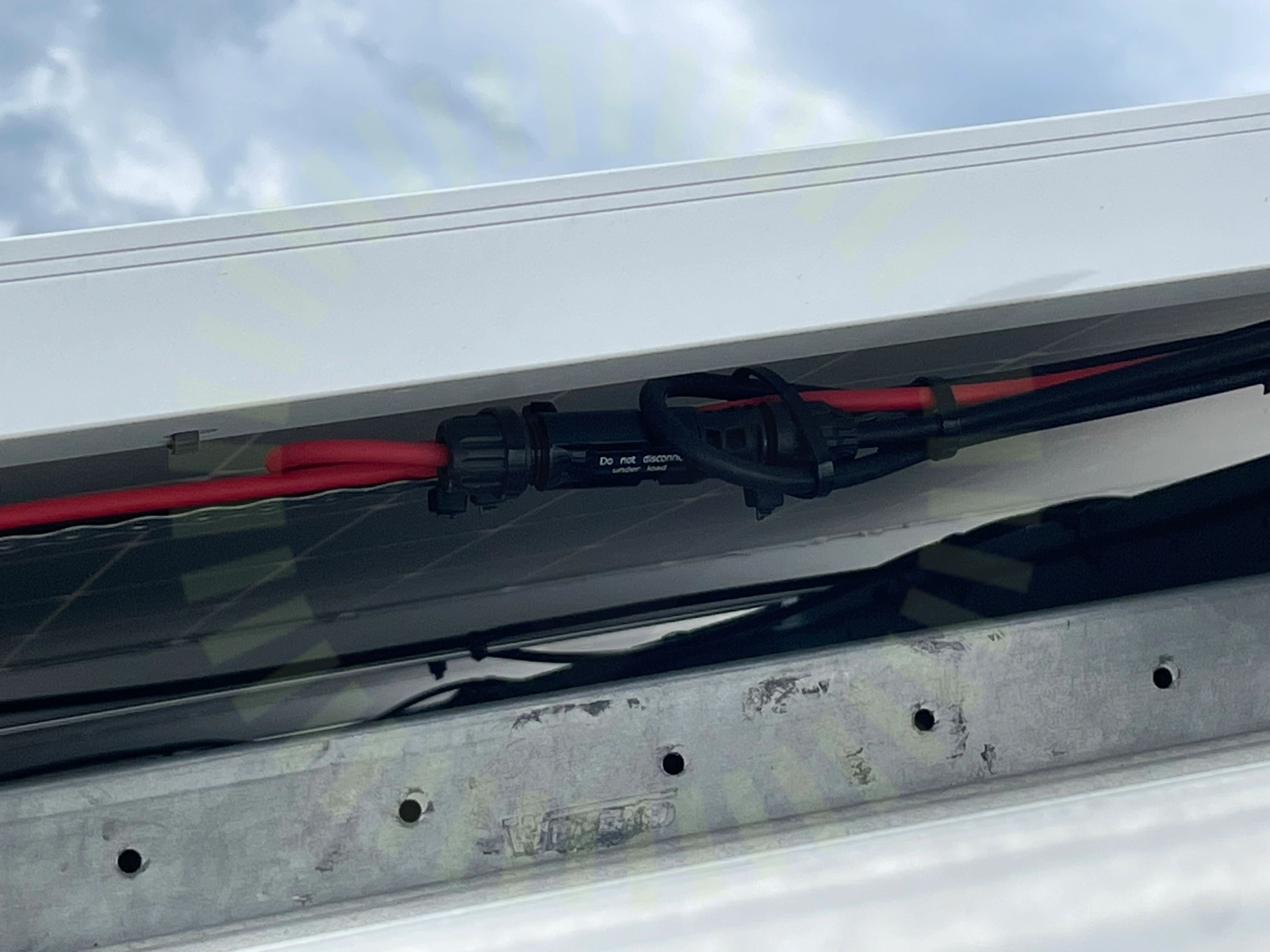

3.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
13/15Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Plåttak
Anmärkningar
2/18

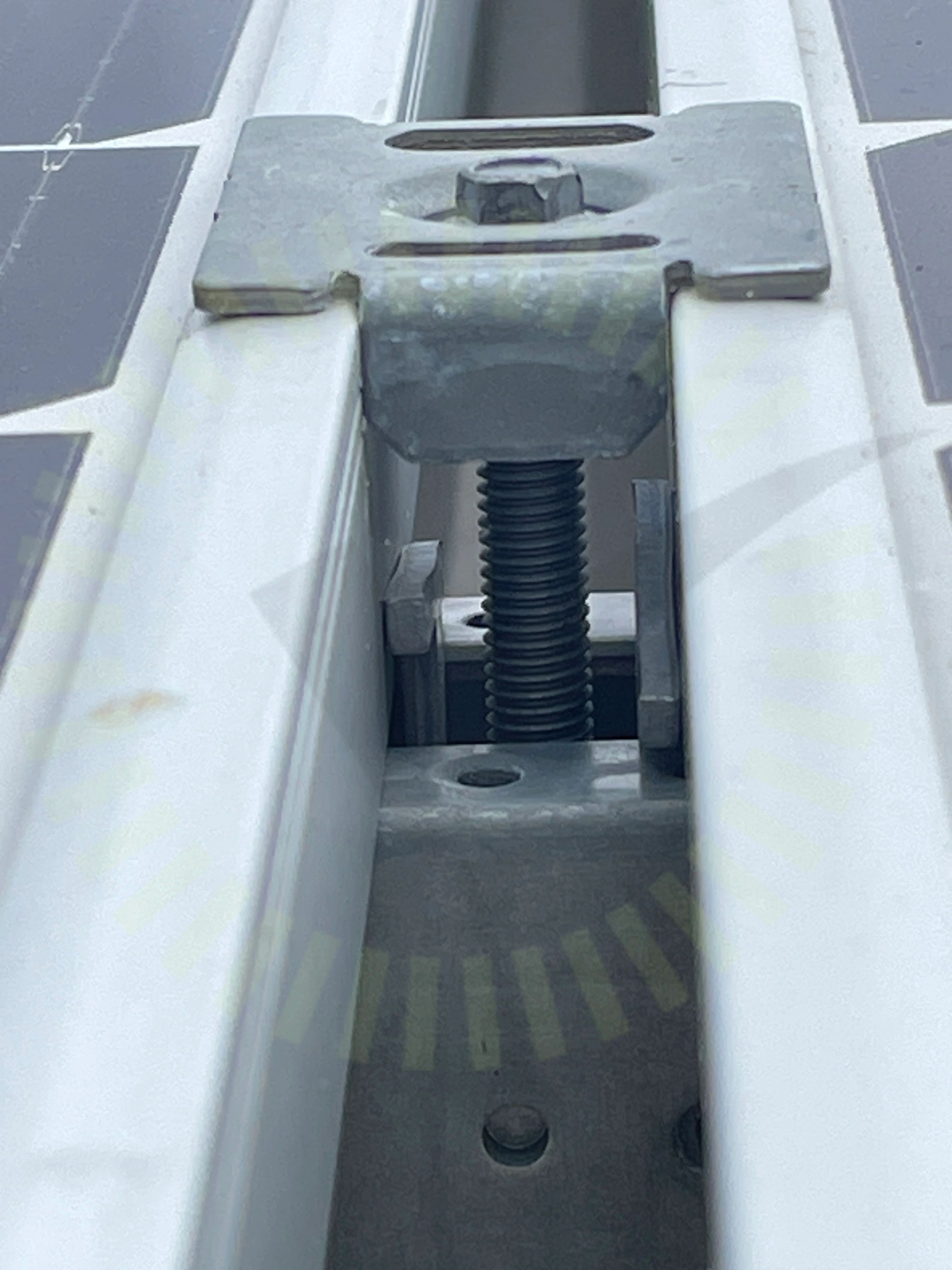

4.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad generellt över panelfältet.
MA5111 Sid 1 (1) | Version 4 - 221117

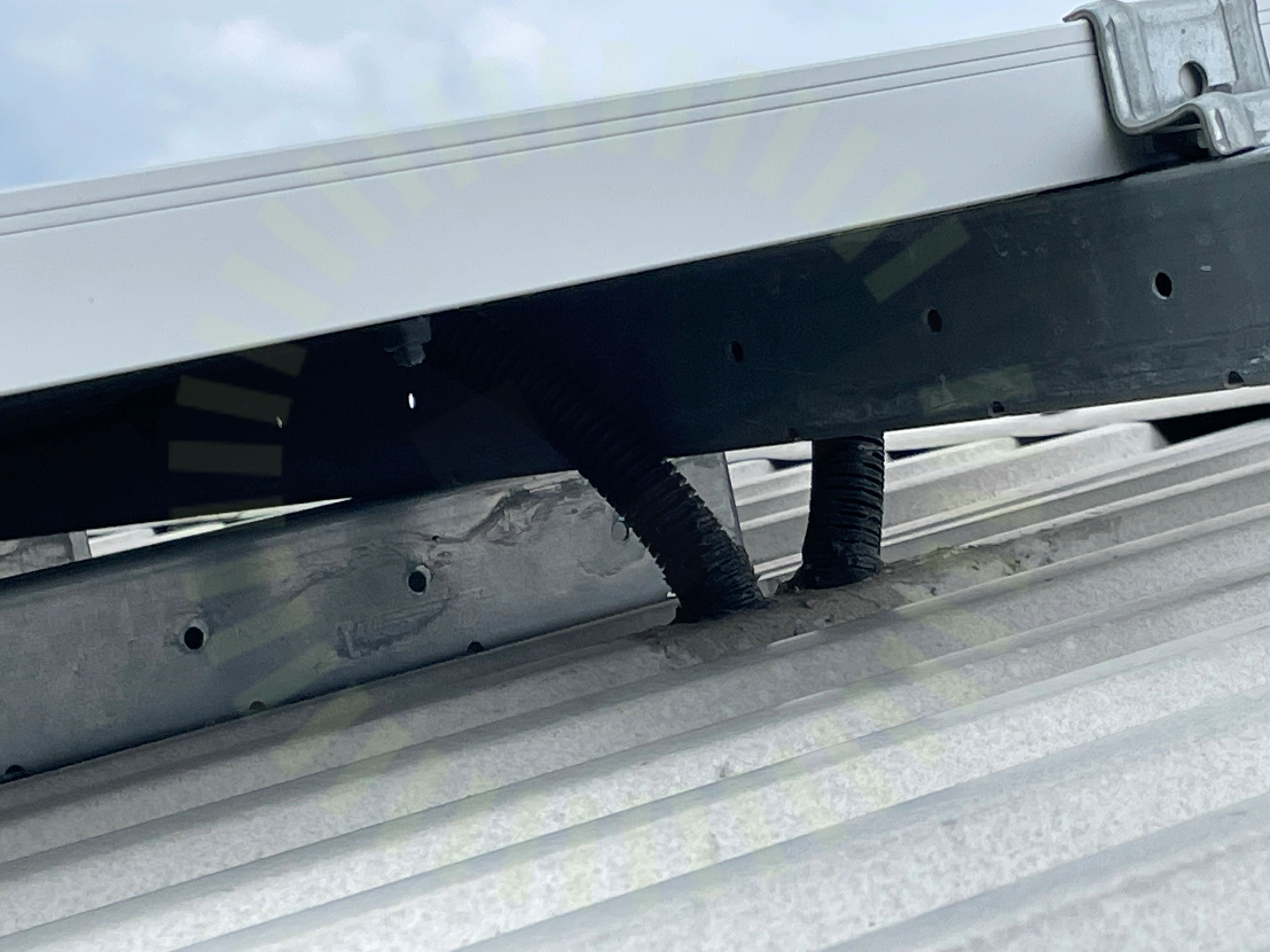

4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
16/18Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning skenaKabeluppfästningMittklämma skruvMittklämmorPlaceringSkadorSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
1/5

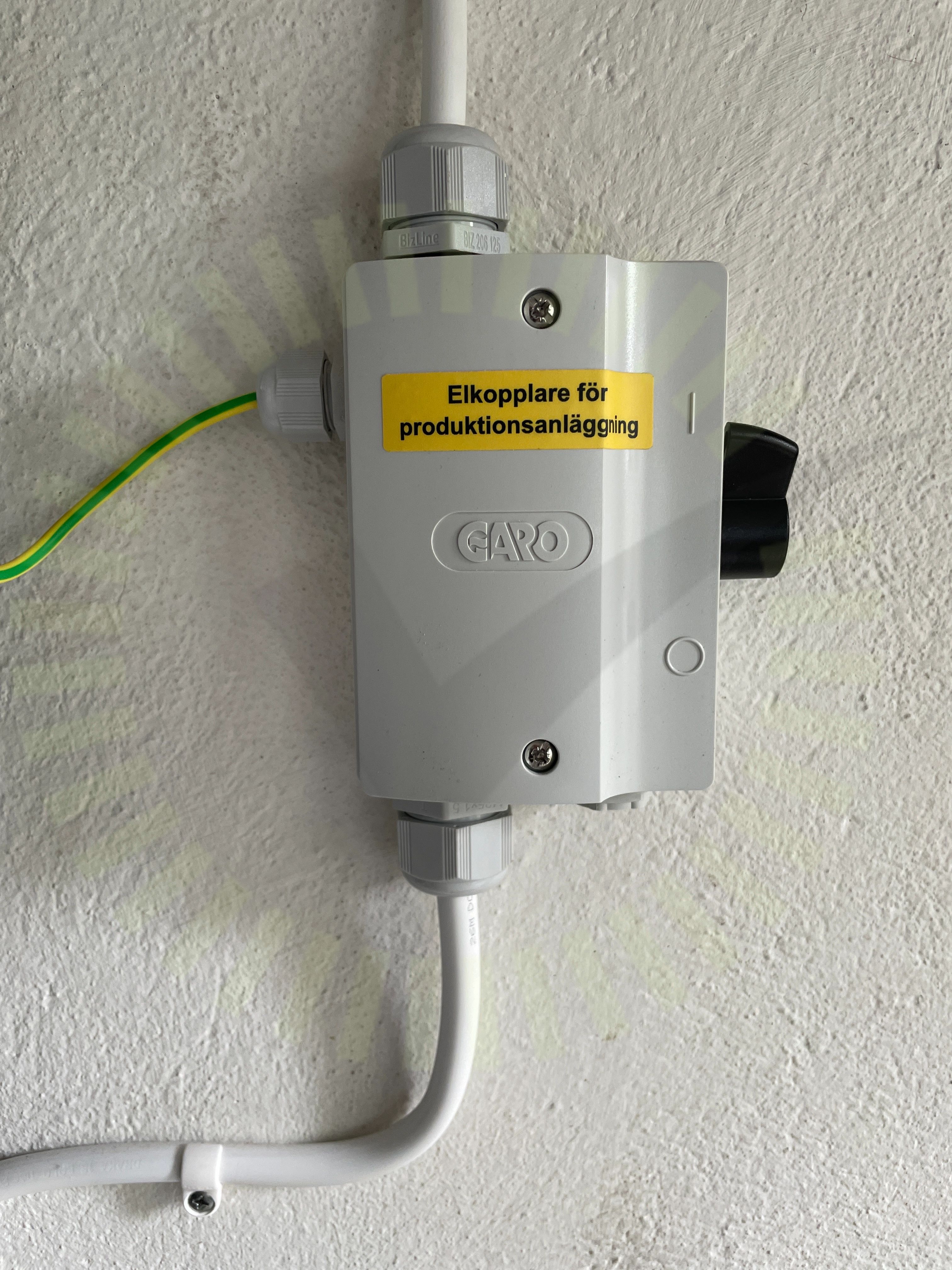

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytare.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
2/33

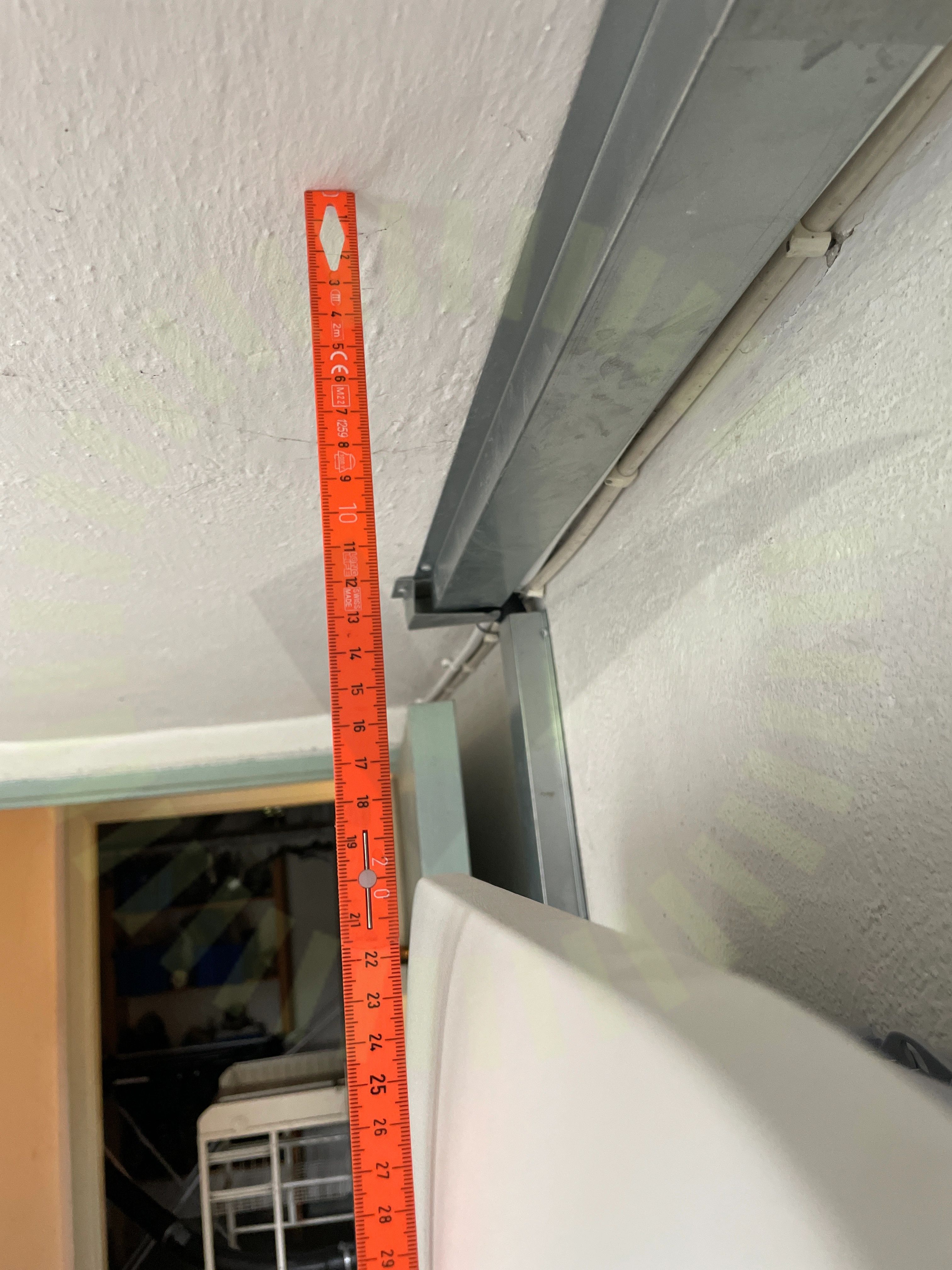

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren har inte ett korrekt avstånd till närmaste objekt. Uppmätt mått 200mm.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30
6.2 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter utsätts för tryck från skyddsslangen.
Godkända kontrollpunkter
31/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
