Besiktningsrapport

6.7

Installation genom

Voltify

Datum

27 juli 2023

Ort

Växjö, Kronobergs län

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

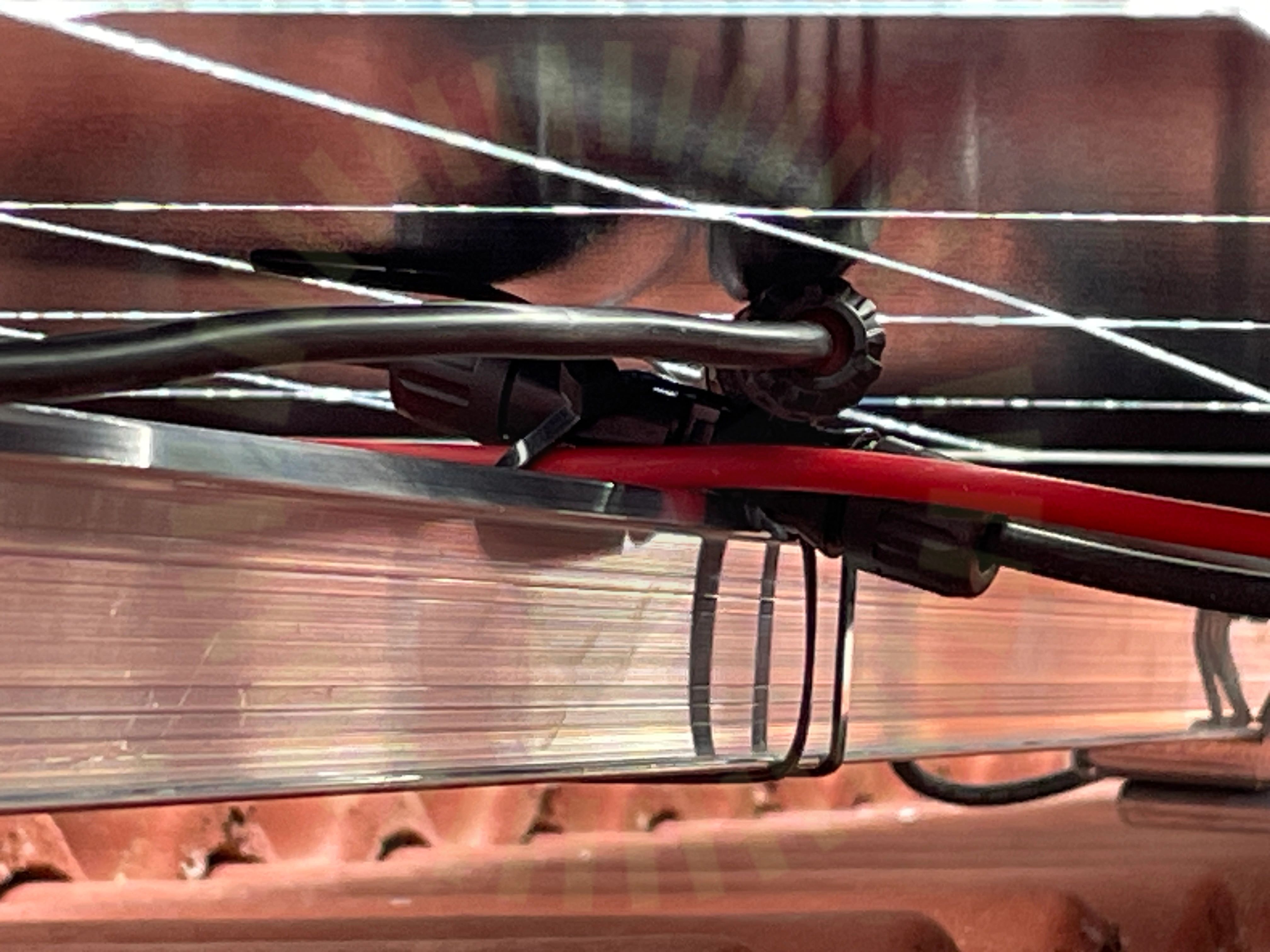

+ 17

69% godkända31% ej godkända

Om installationen

PanelerJolywood: JW-HD108N

MontagesystemESDEC Lutande Panntak

VäxelriktareSAJ: H2 3-20K-T2

TillbehörSäkerhetsbrytare AC

Installerad av Voltify som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Kund signerade avtalet med Voltify. Innan monteringen lät Voltify avtalet överlåtitas till Tasol AB. Kund erbjöds bättre produkter som kompensation och såg inget alternativ än att acceptera. Först vid besiktning framkom att Tasol, som utfört all elinstallation på taket, ej är anslutna till elsäkerhetsverket. Elektrikern som kommer från ett annat företag lyckades inte få produktion. Viss omkoppling har skett på taket men anläggningen kan fortfarande inte startas/producera.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Säkerhetsbrytare AC

Anmärkningar

1/6

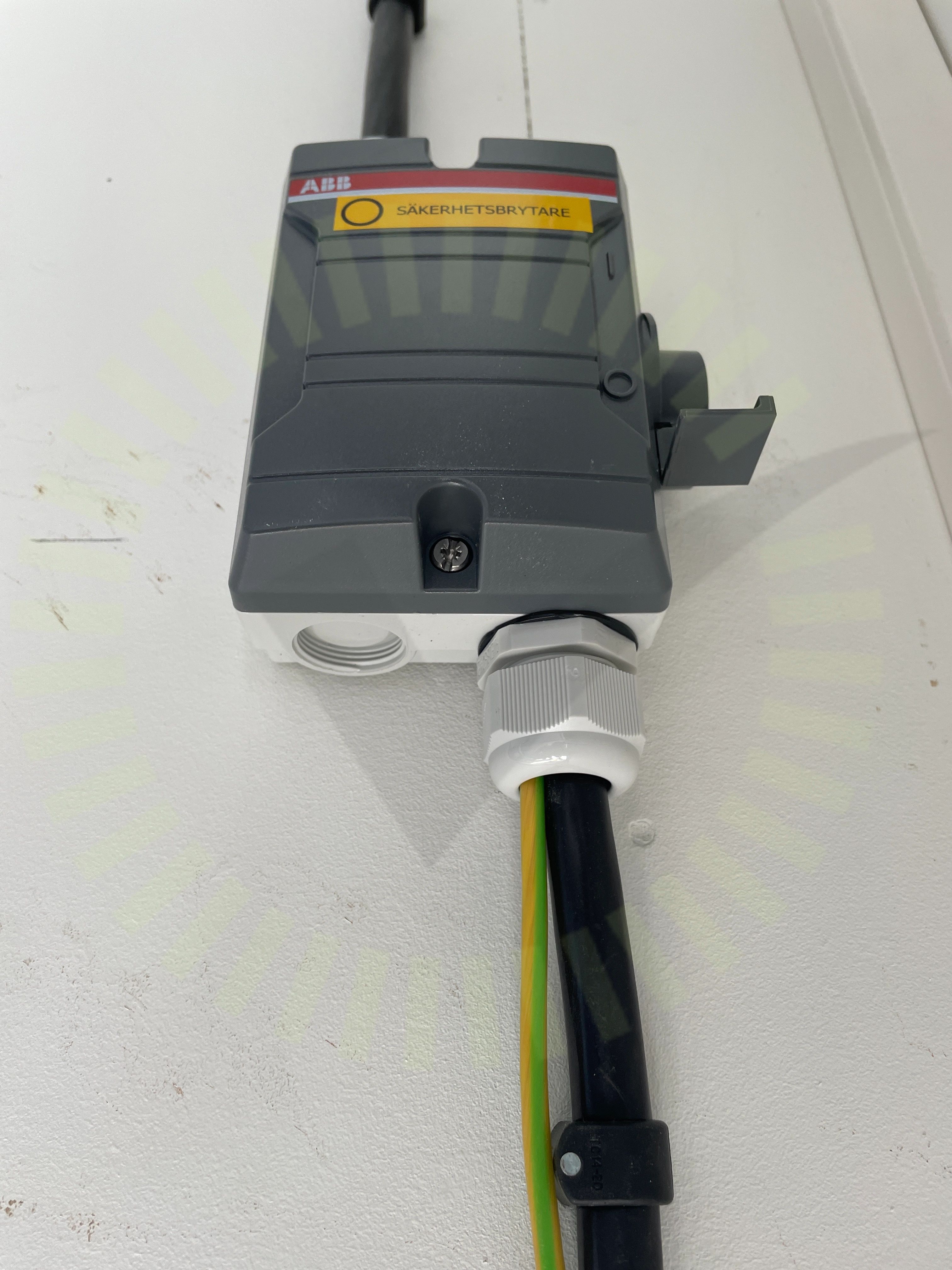

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

13/25

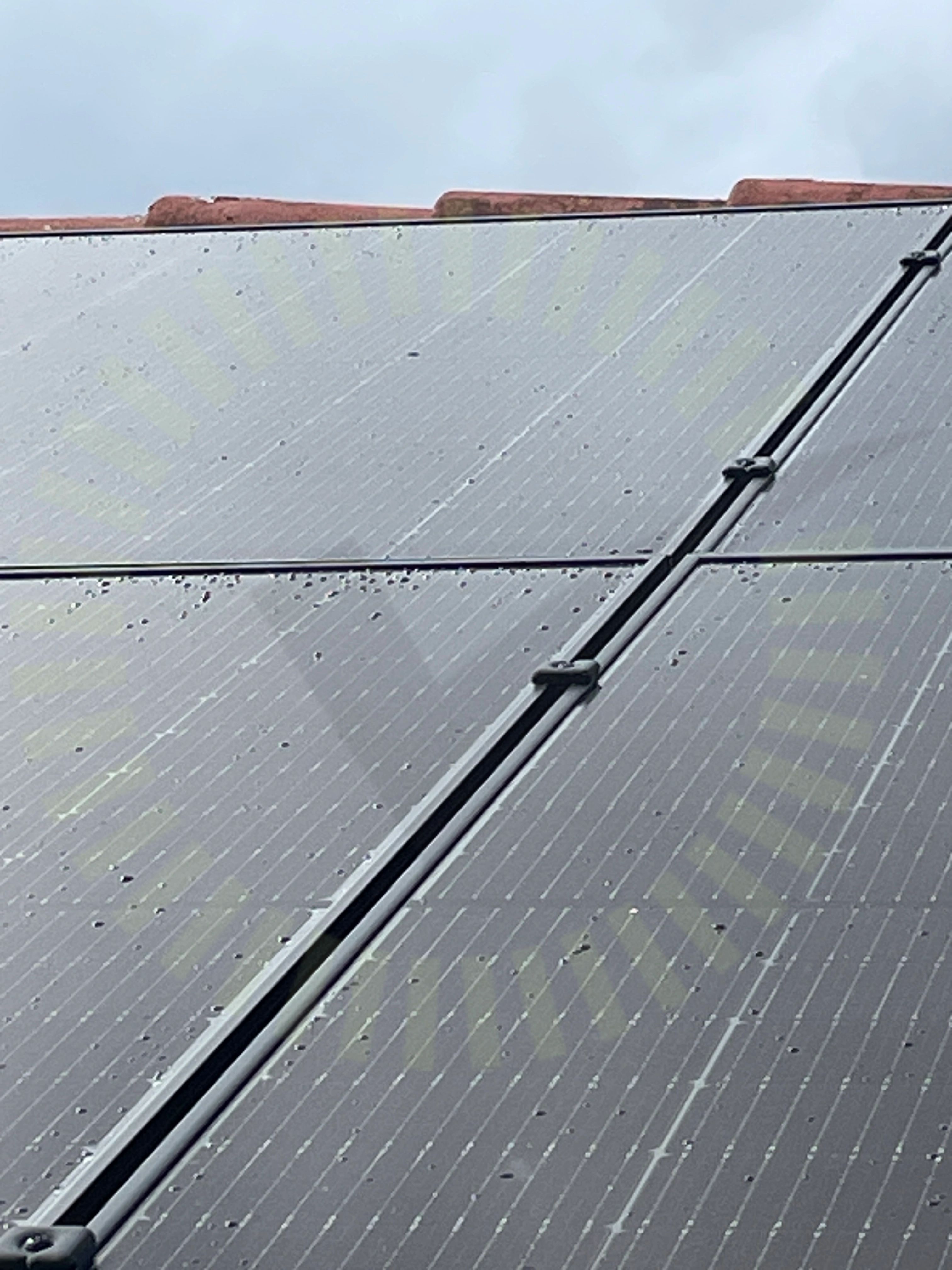

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

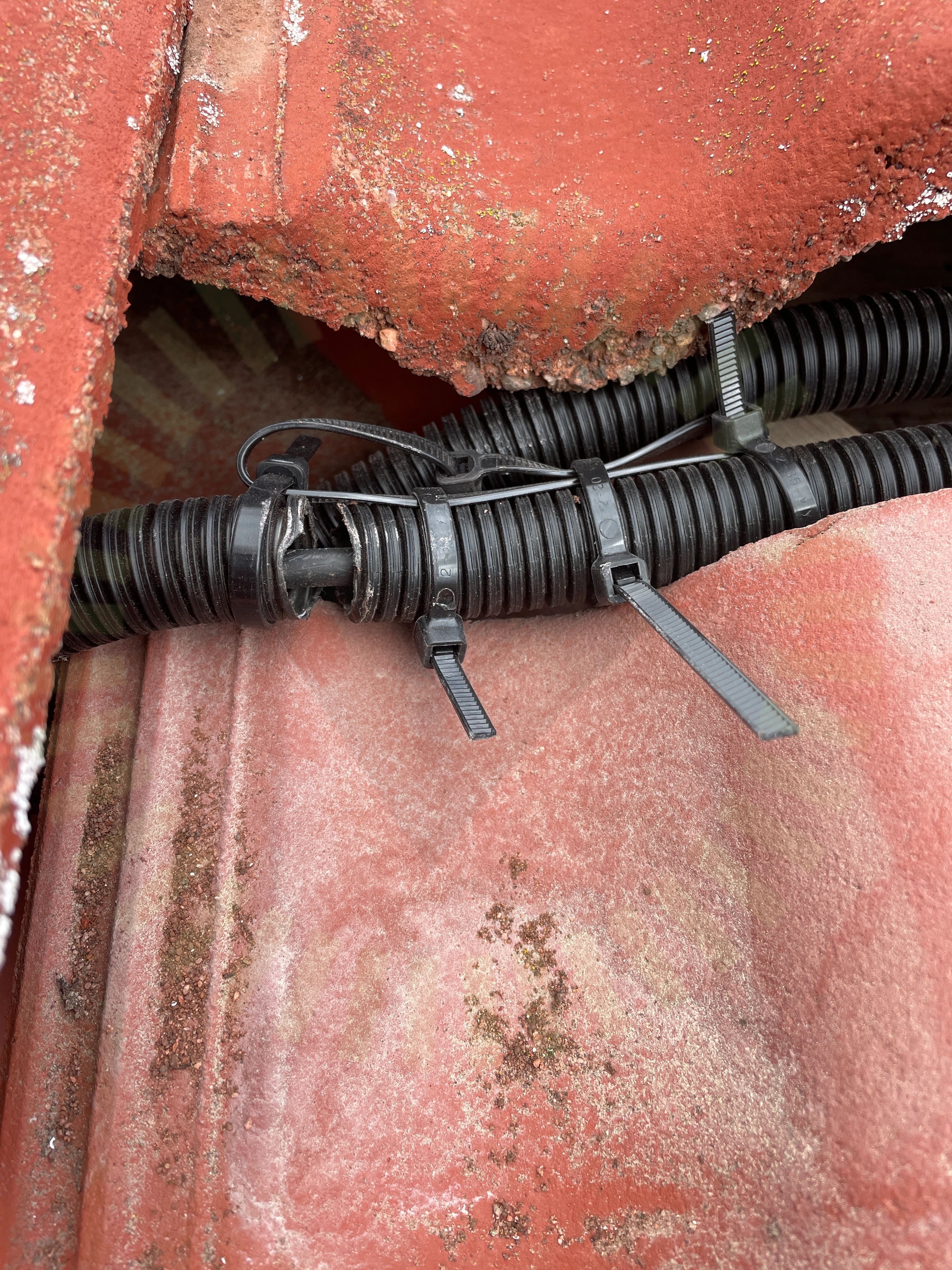

3.2 DC kabel förläggning

Inte godkänd

Bristande mekaniskt skydd på utsatt yta

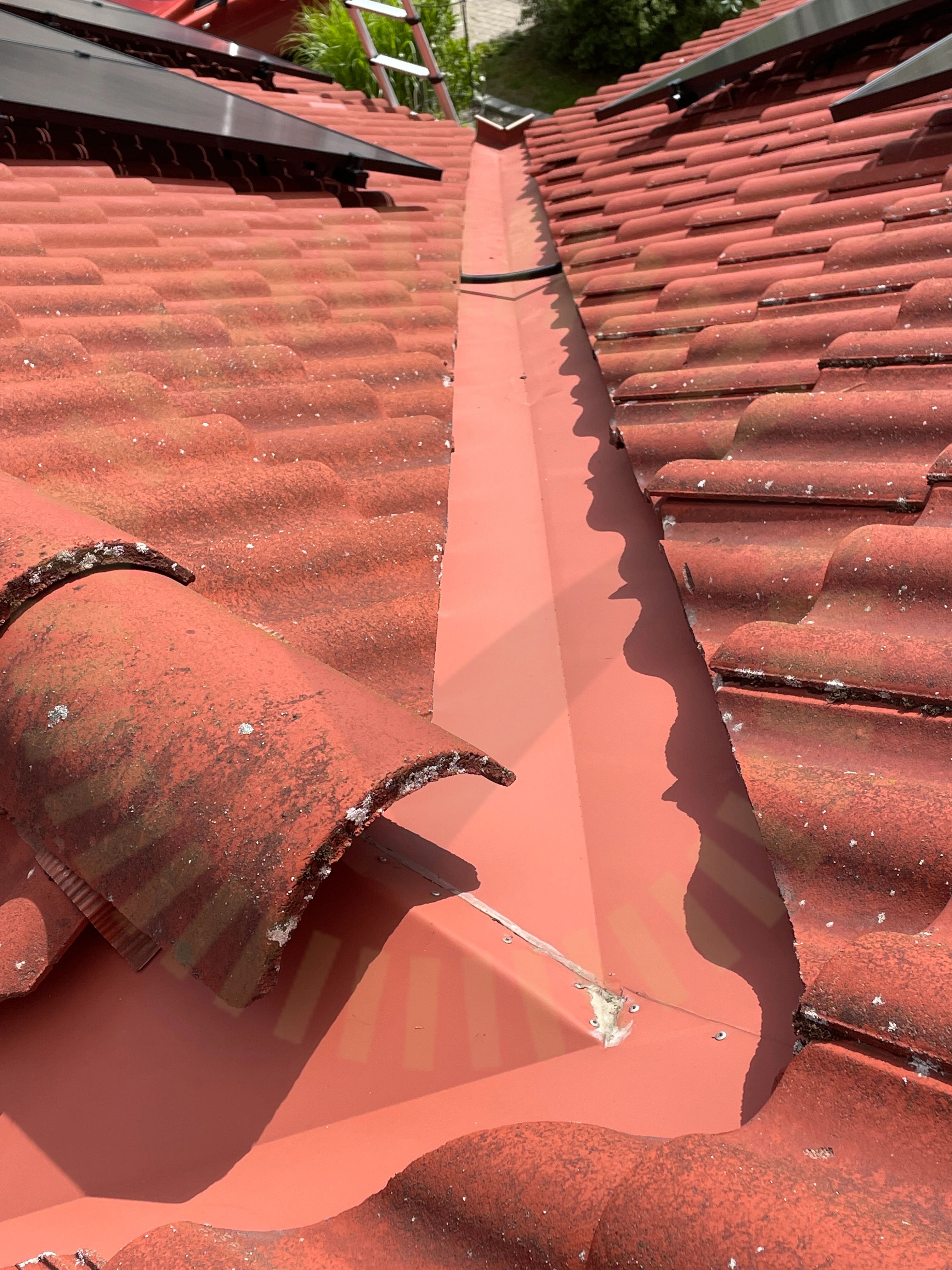

3.3 Kabeldragning mellan takytor

Inte godkänd

Förläggning riskerar kraftig påverkan av snö.

3.4 Kabeluppfästning

Inte godkänd

Kablar hänger utan stöd långa sträckor

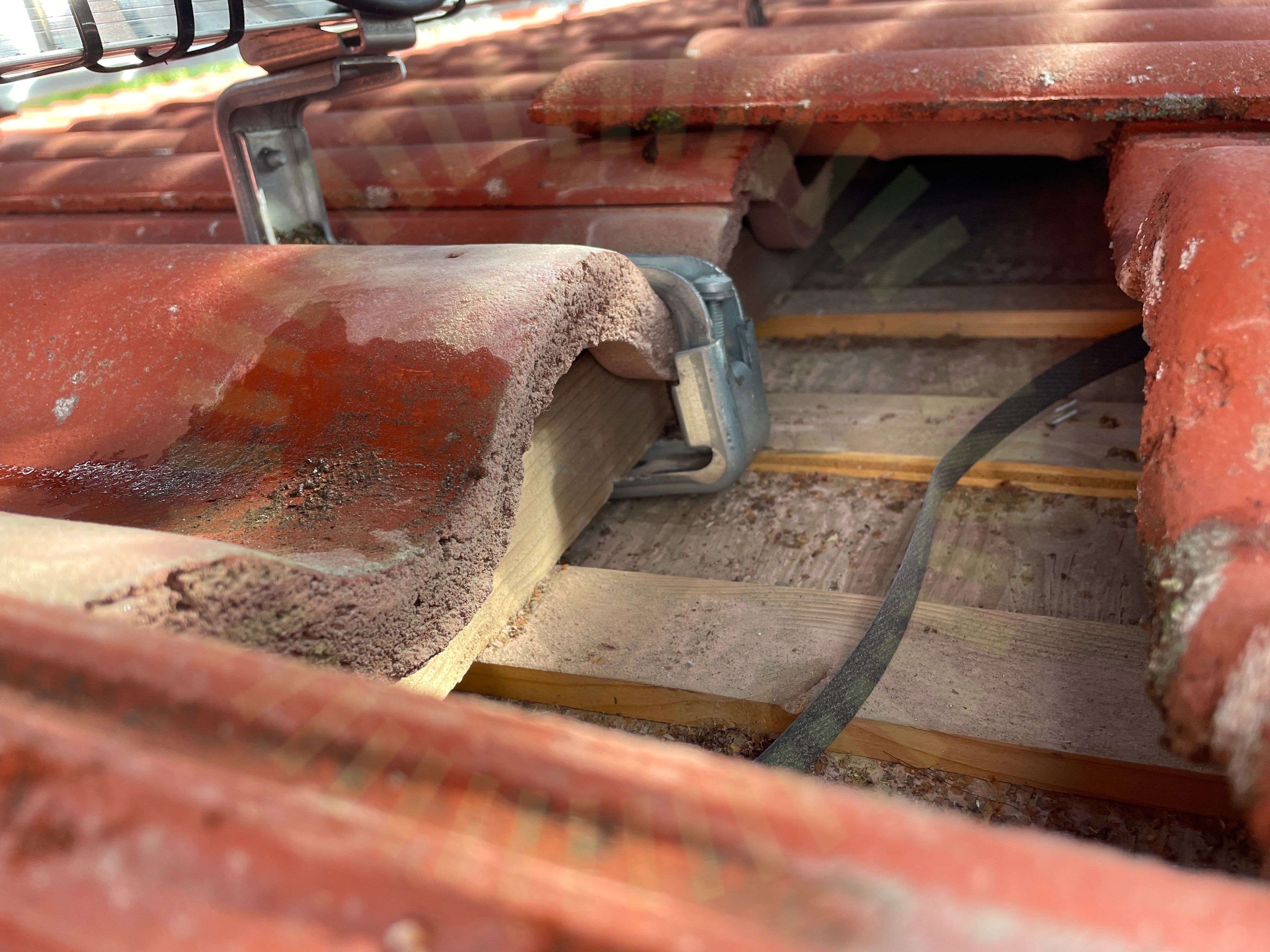

3.5 Läktinfästning

Inte godkänd

Flera krokar ligger inte korrekt runt läkten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

3.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

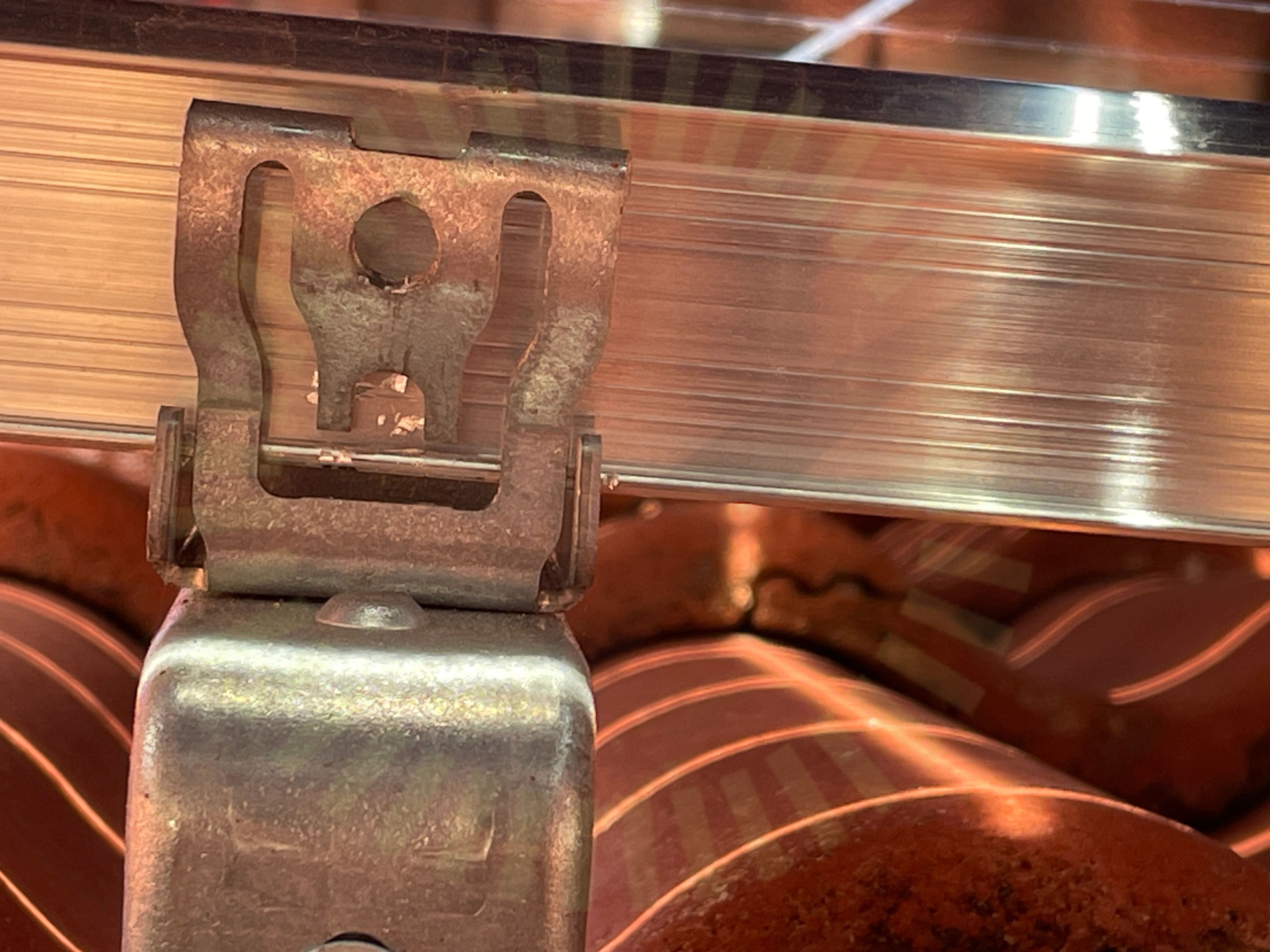

3.7 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför. Krokar som är snett monterade håller inte i skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.8 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.9 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt utförd.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

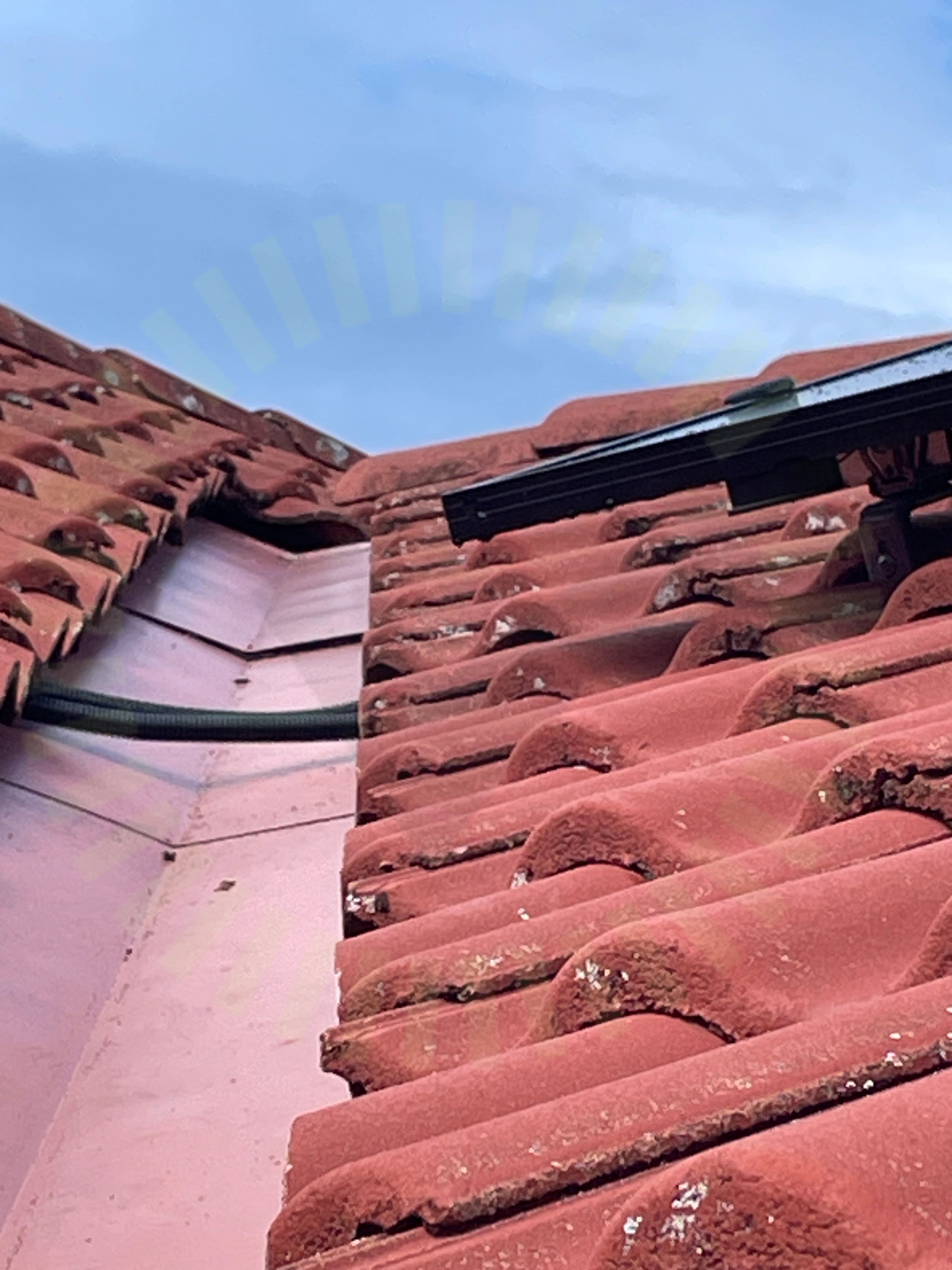

3.10 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära ränndalens kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

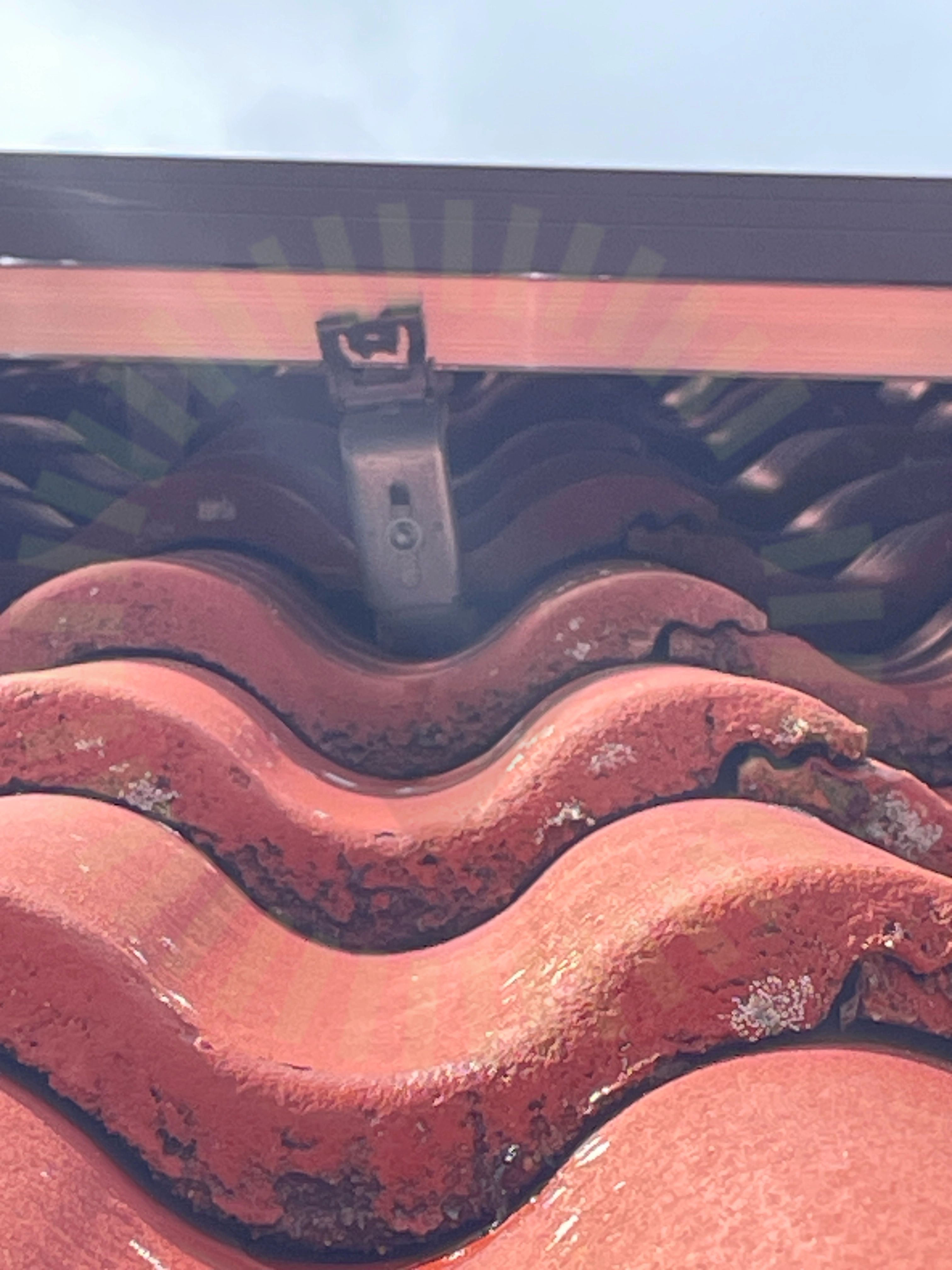

3.11 Underliggande takpanna

Inte godkänd

Flertal krokar monterade snett vilket leder till ökad punktbelastning på underliggande panna. Risk för spräckta pannor

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

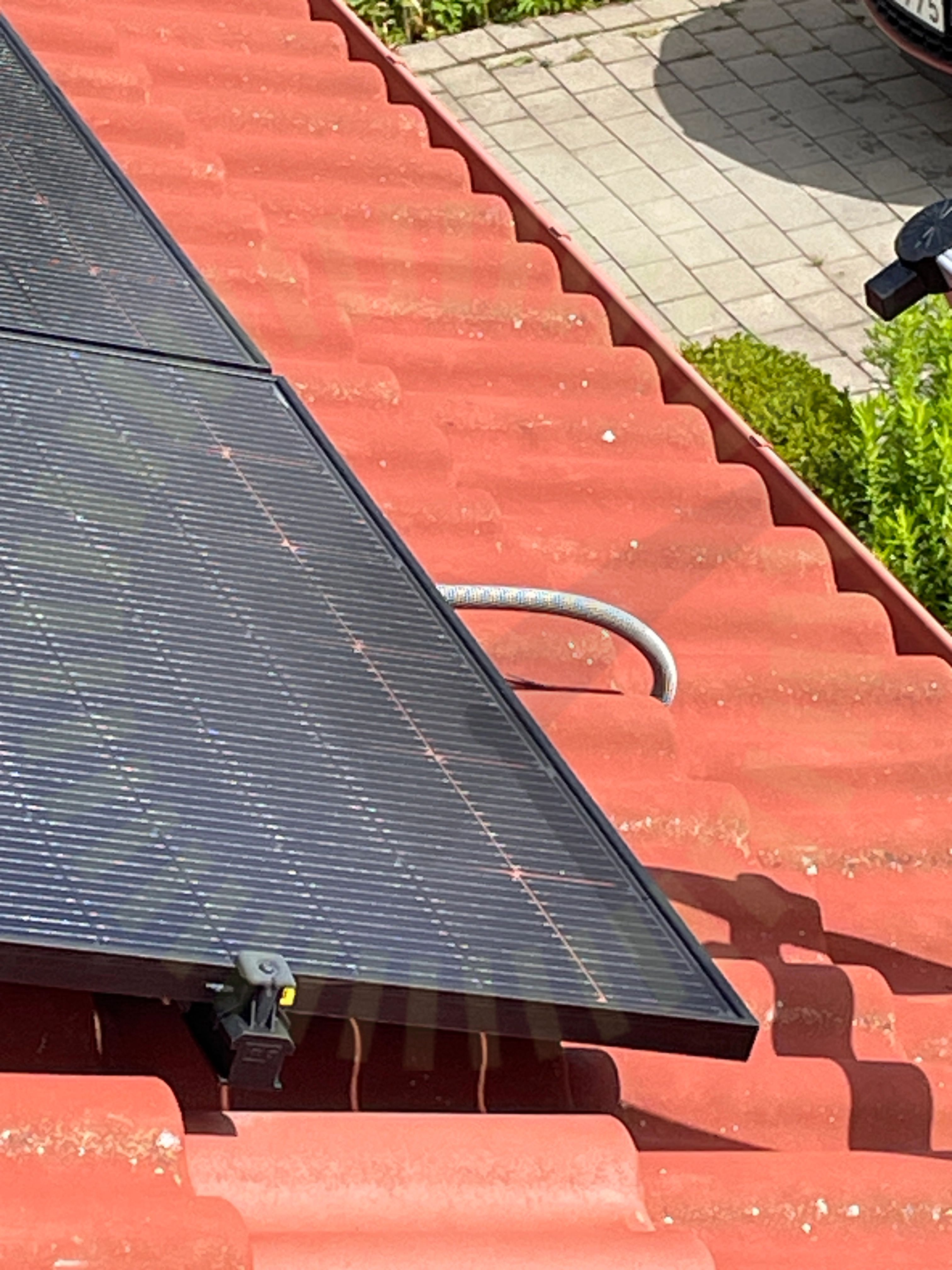

3.12 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

3.13 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

11/25

Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekSkadorSnö- och VindlastberäkningTakets lutningTakkrokens höjdjusteringUnderbyggnad

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Jolywood: JW-HD108N

Anmärkningar

6/14

4.1 Klämmornas storlek

Inte godkänd

Paneltillverkaren anvisar att klämman ska vara mellan 40-50 mm, använd klämma är från Esdec och har ett avvikande mått

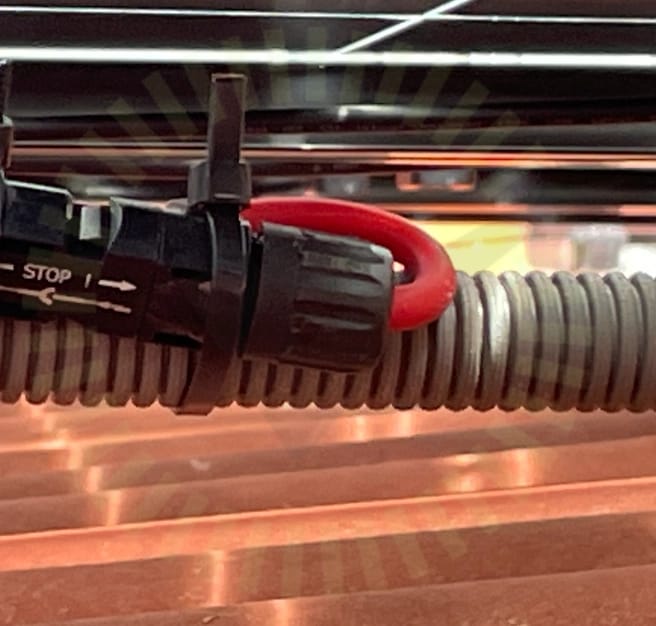

4.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

4.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

4.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt som lägst 31 och som mest 42 cm avstånd från kortsida

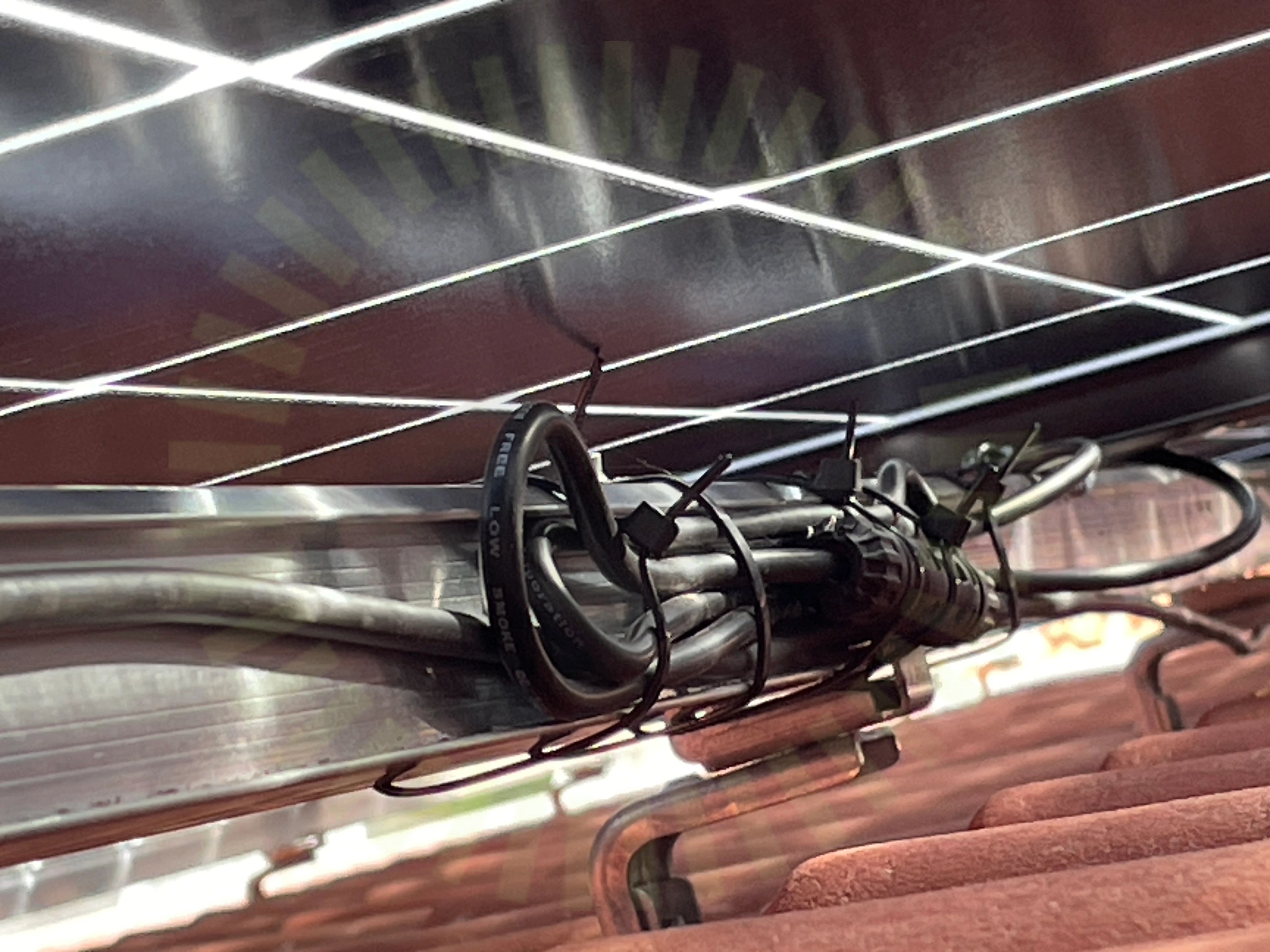

4.5 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711

4.6 Stress på kontakter

Inte godkänd

Kabel måste förläggas rakt in i kontaktdonet

Staubli Monteringsanvisning MA711

Godkända kontrollpunkter

7/14

Avstånd till havetDräneringshålFörbindelse av kontakterKopplingslådaPanelramar separeradeSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Anmärkningar

2/5

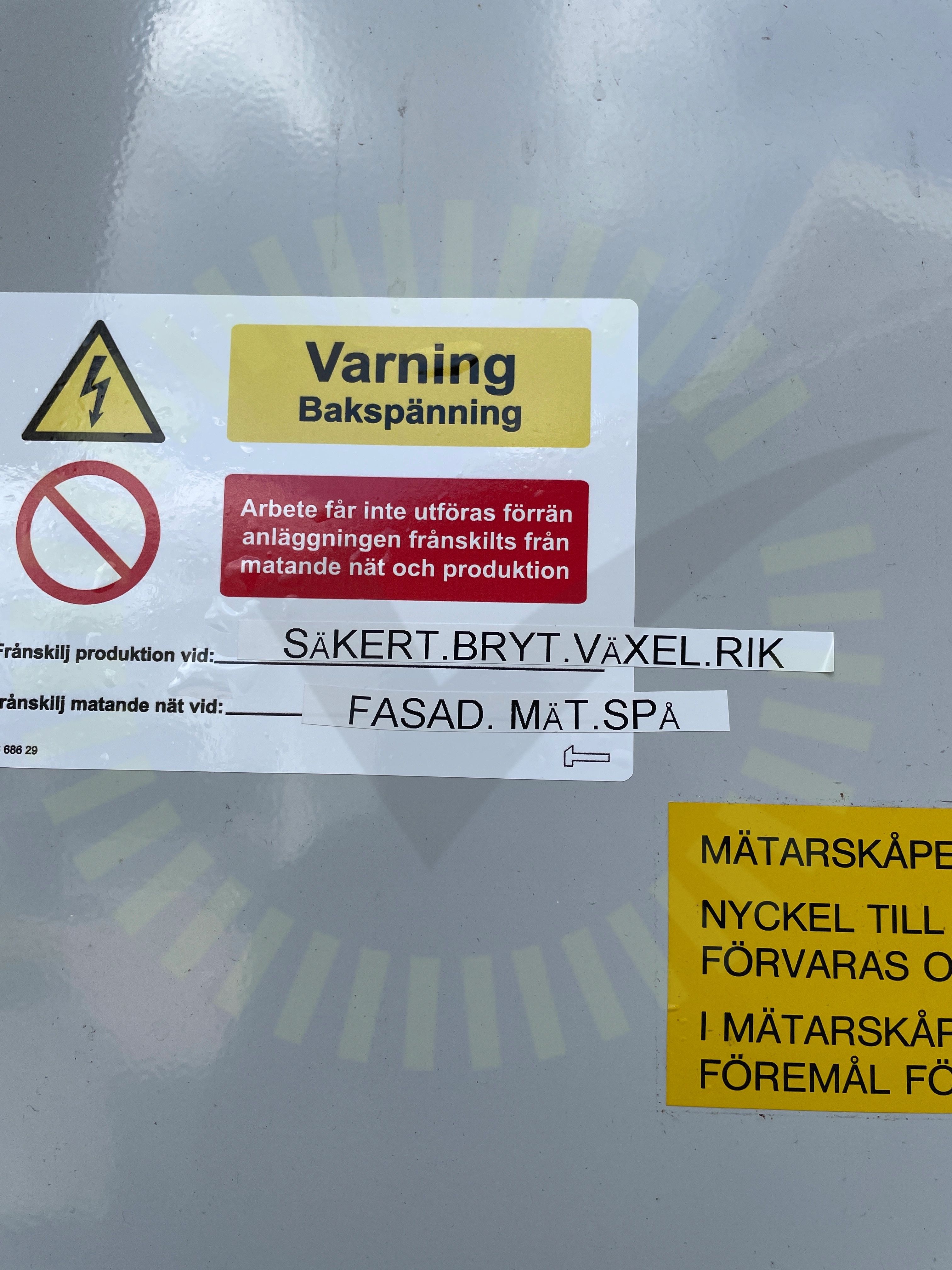

5.1 Missvisande varselmärkning

Inte godkänd

Anvisning otydlig

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/33

6.1 Dubbel matning

Rekommendation

Husets undercentral matas med 20A (Nät) och ca 15A (sol) via 6 mm2 ledningar som ej avsäkrats. Ledningsdimensionering av stigare till husets central rekommenderas.

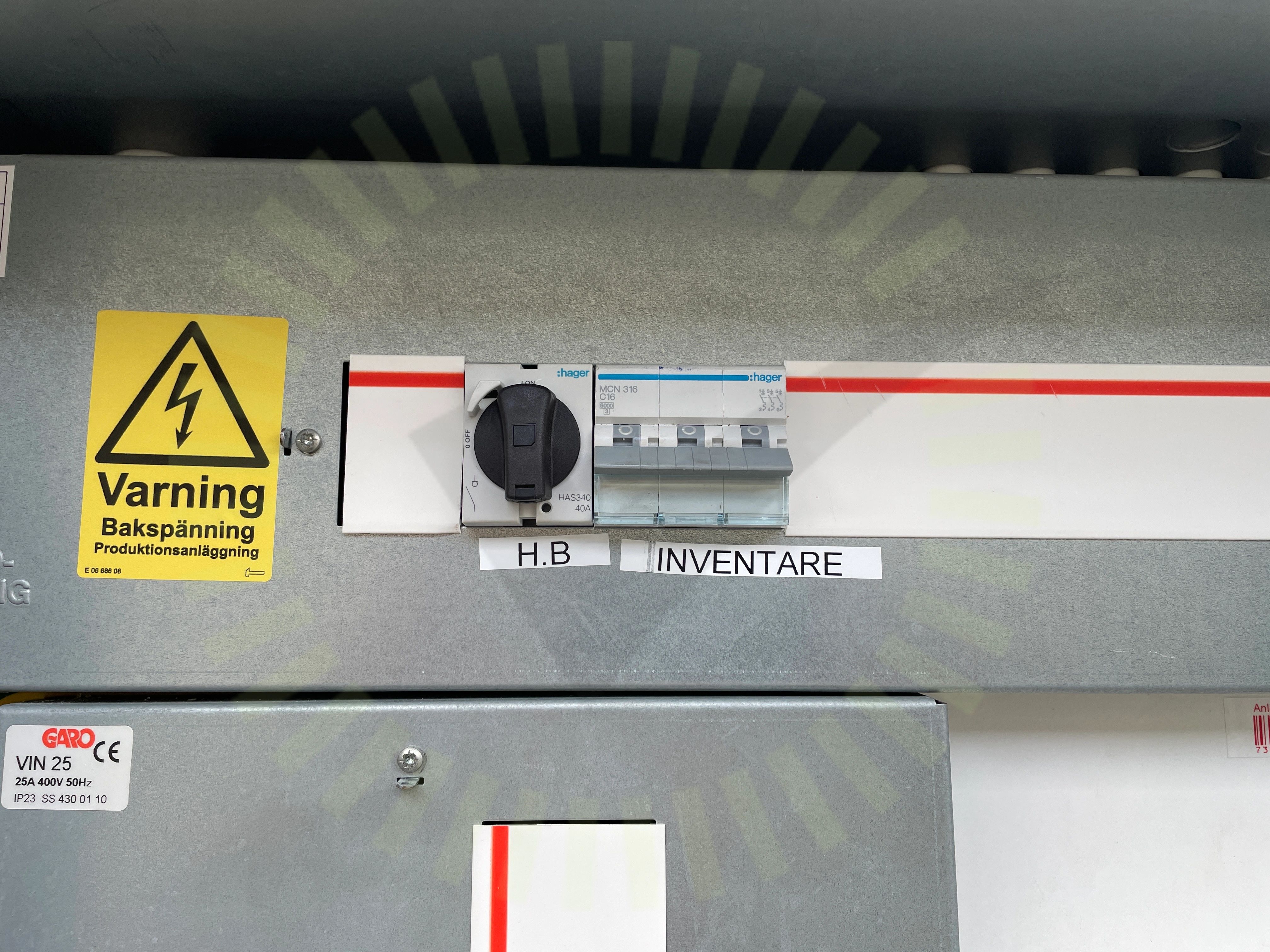

6.2 Märkning

Inte godkänd

Ej tydligt vad märkning avser avser

Godkända kontrollpunkter

28/33

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/33

DC Max SpänningDC Max StrömSträngdesign
