Besiktningsrapport

6.4

Installation genom

1KOMMA5°

Datum

15 februari 2024

Ort

Glemmingebro, Skåne län

Förskruvning

AC anslutning

Dragavlastade

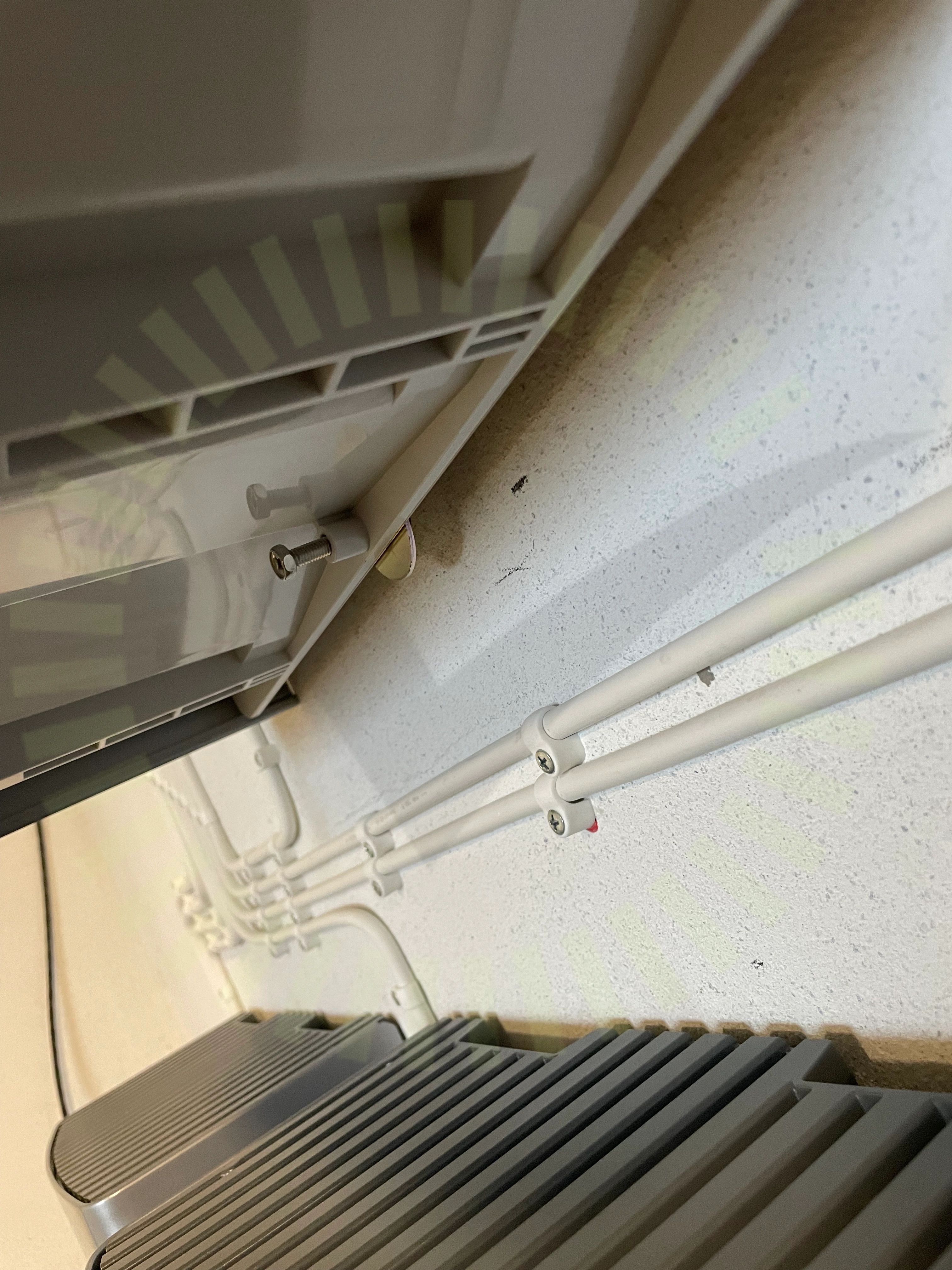

+ 16

78% godkända22% ej godkända

Om installationen

PanelerSunTech: STPXXXS - B60/Wnh

OptimerareSolarEdge: P300-P505

MontagesystemK2: BasicRail

VäxelriktareSolarEdge: SE3K-10K

BatteriEnphase: IQ BAttery 3T

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Tillbehör1KOMMA5°: Heartbeat

TillbehörSolaredge Smartmätare

TillbehörEnphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Anmärkningar

2/3

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Enphase: IQ BAttery 3T

Anmärkningar

2/10

3.1 AC anslutning

Inte godkänd

Felaktig dimensionering av ledare.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 5

3.2 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

8/10

Avstånd närliggande objektPlacering av batteriSkadorSmartmätareSäkringsdimensionTillgång till batterietUppfästning av kablageVäderskydd

Enphase: IQ Gateway Metered

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätarePlacering av CT klämmorSkador signalkablage

K2: BasicRail

Anmärkningar

12/25

5.1 Använd plåtskruv

Inte godkänd

Felaktig skruv för infästning är använd.

BasicRail Assembly EN V21 | 0823, Sida 6

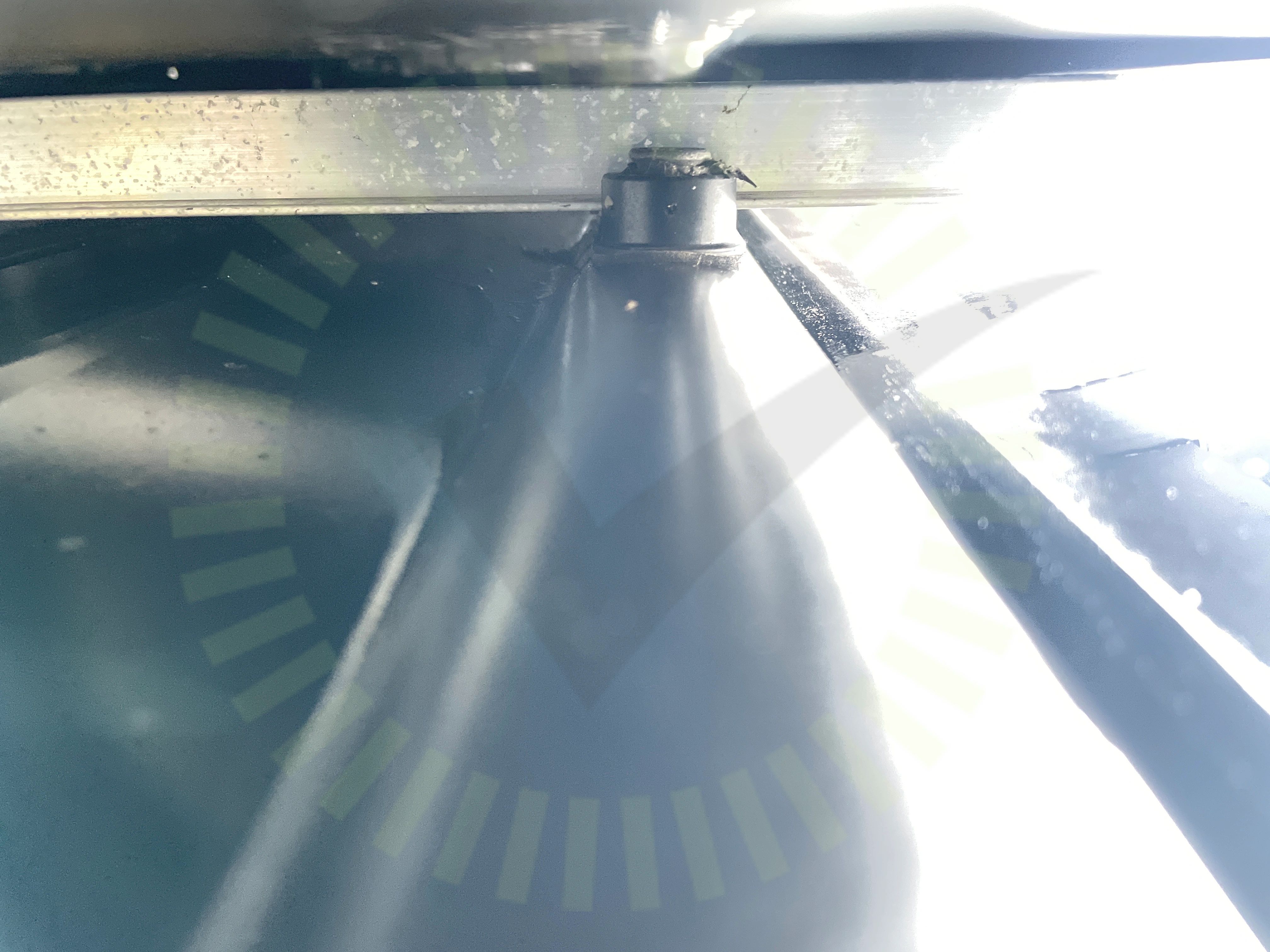

5.2 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav.

BasicRail Assembly EN V21 | 0823, Sida 5

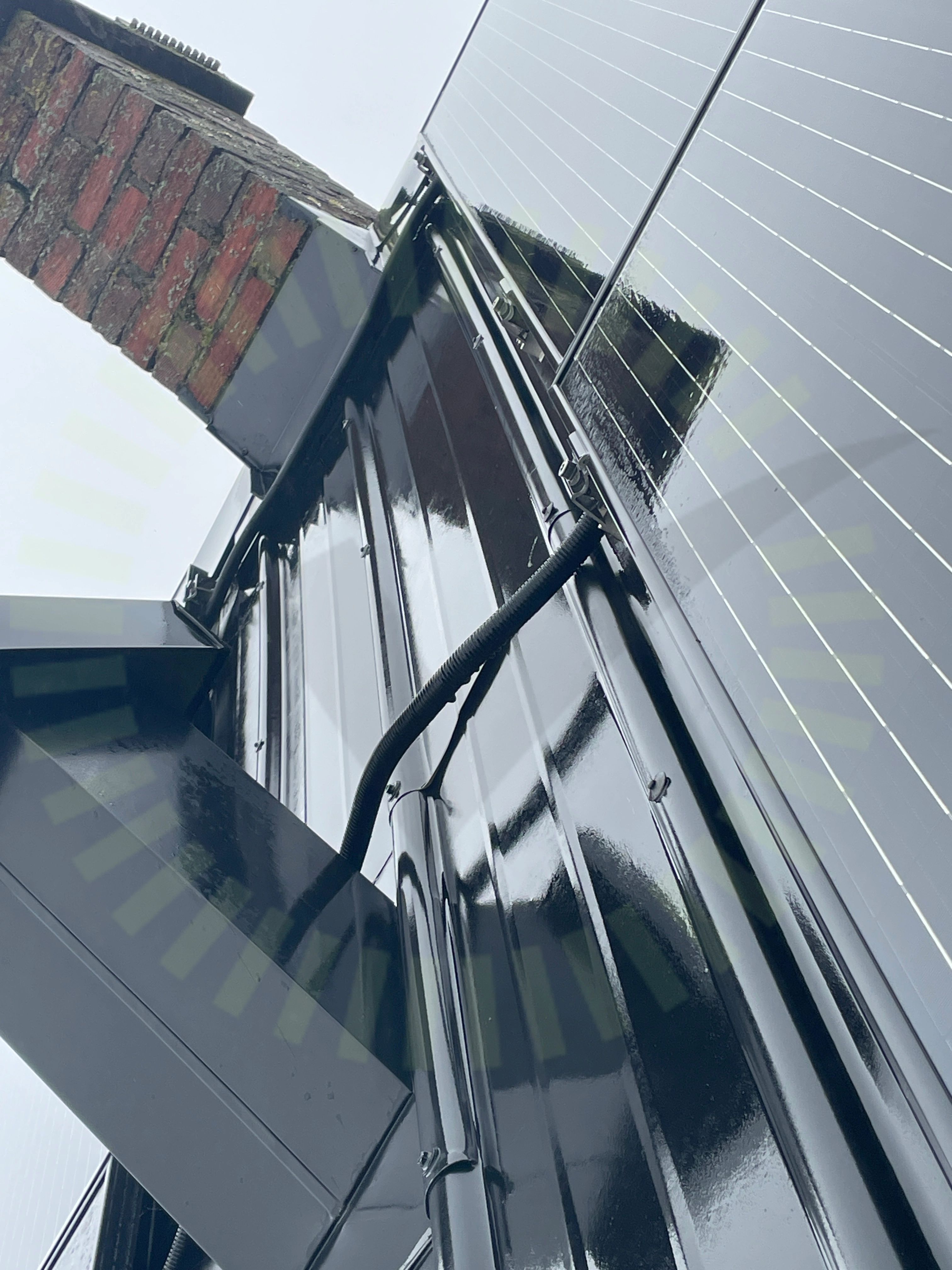

5.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

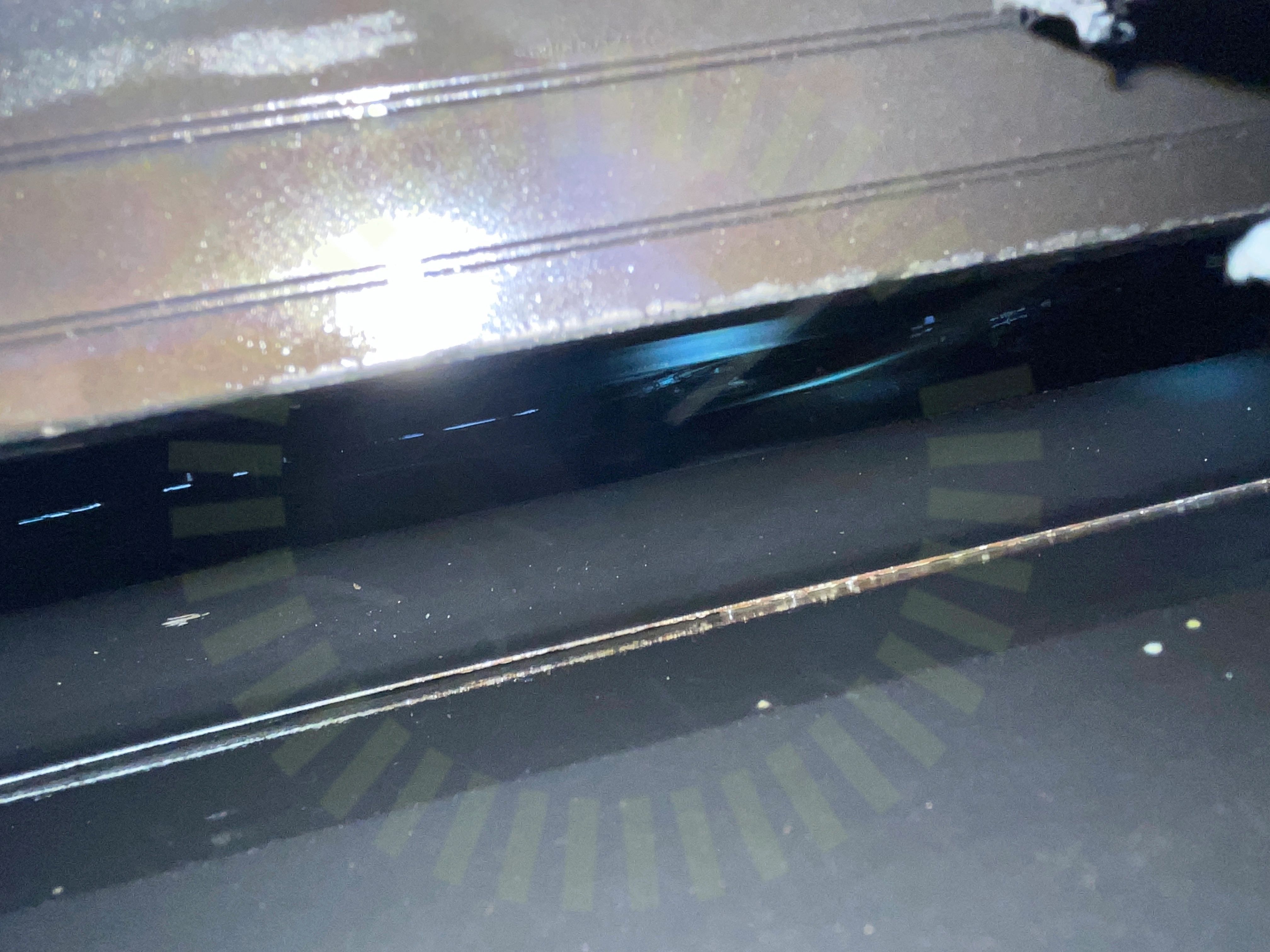

5.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket generellt.

SS 436 40 00 (712.522.101)

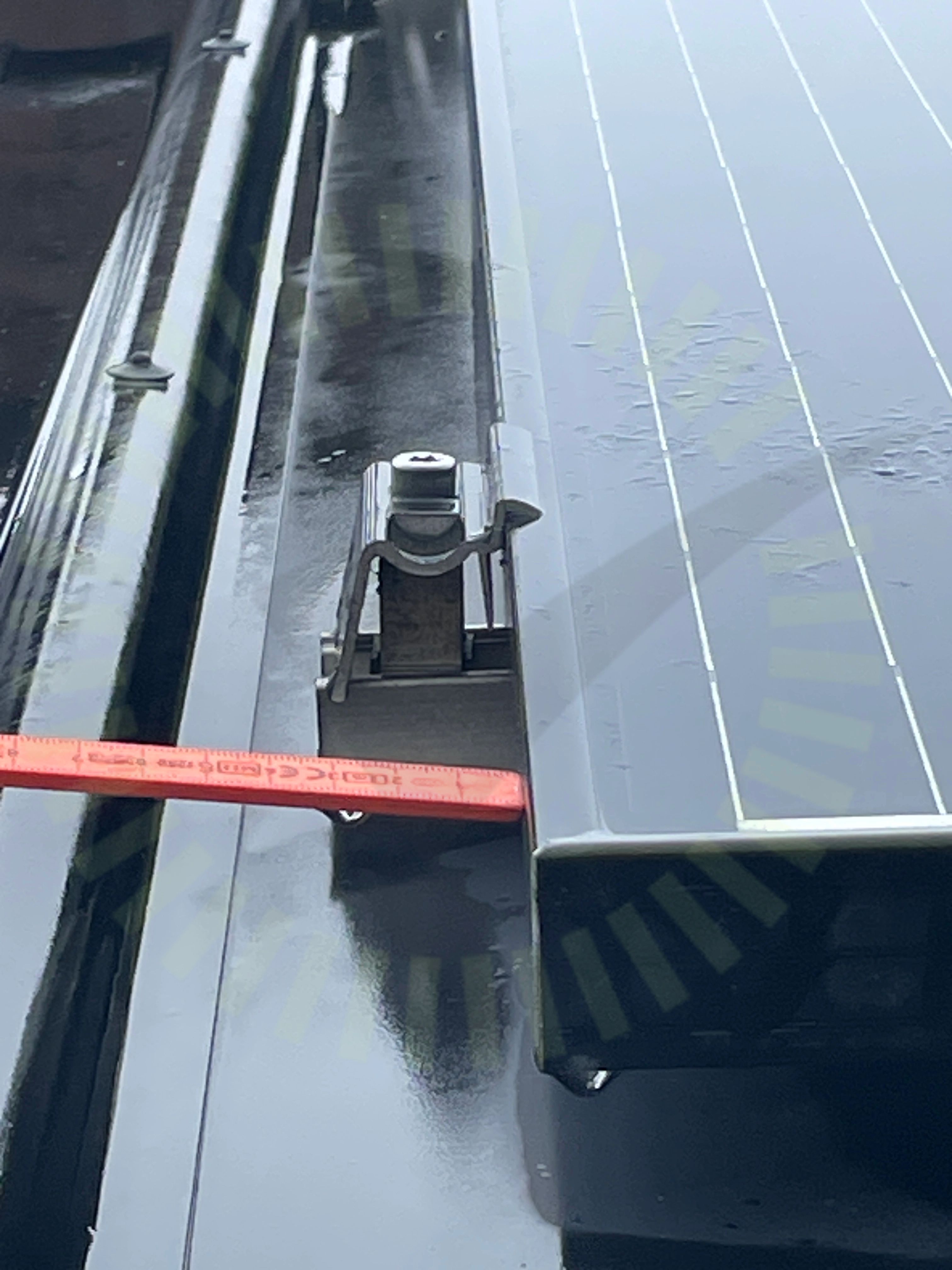

5.5 Skenans utstick för klämma

Inte godkänd

Föertalet skenor har för kort utstick för klämman.

BasicRail Assembly EN V21 | 0823, Sida 14

5.6 Skenornas överhäng

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

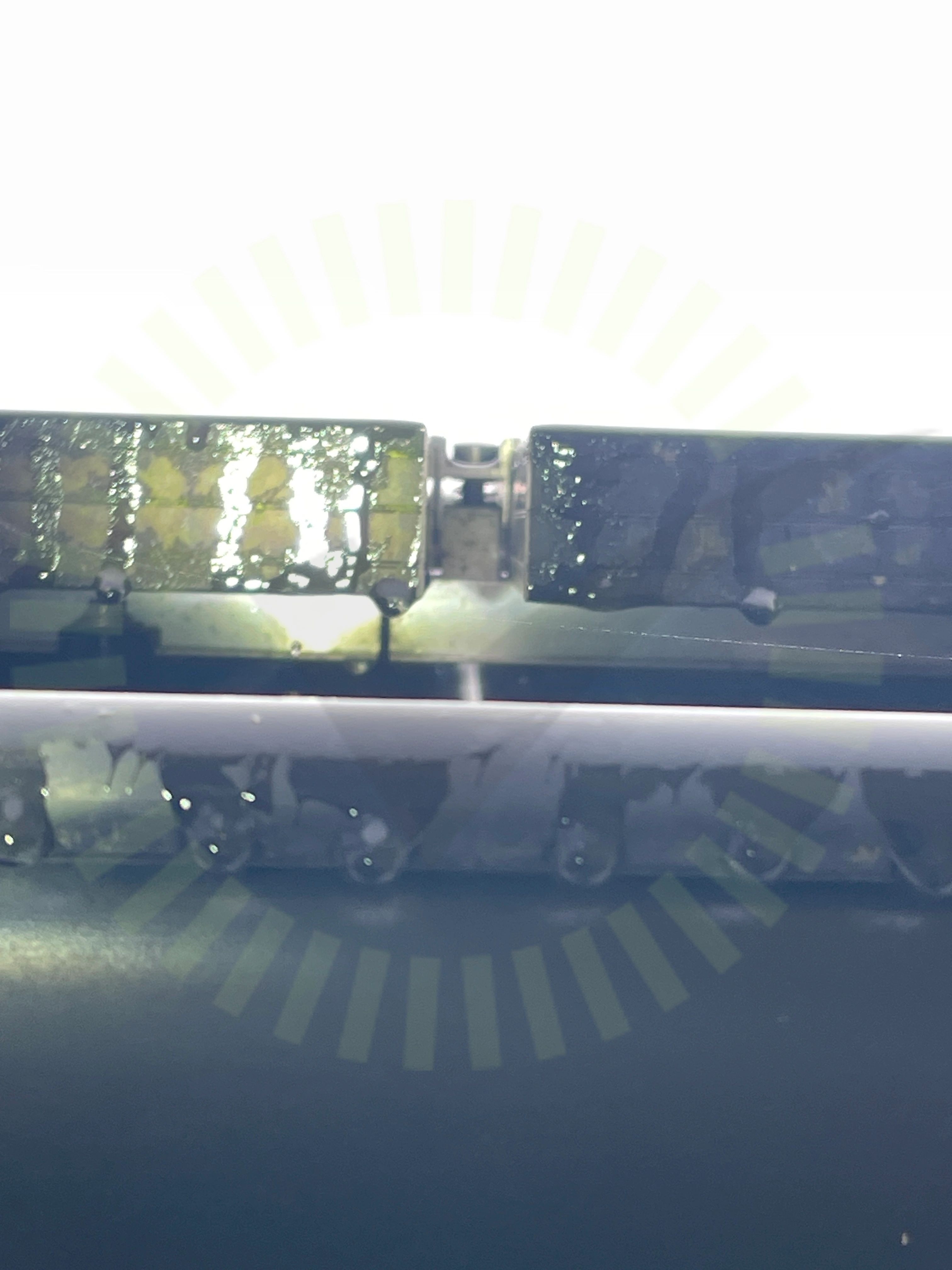

5.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BasicRail Assembly EN V21 | 0823, Sida 12

5.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.9 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

BasicRail Assembly EN V21 | 0823, Sida 13/ Snö- och vindlastberäkning

5.10 Takinformation

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

5.11 Plåtens tjocklek

Inte godkänd

Dokumentation saknas som påvisar vilka krav som finns för plåtens tjocklek.

Snö- och vindlastberäkning

5.12 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

12/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringPlåtinfästningSkada på klämmorSkadorSkenornas infästningTaklutningÄndklämmor

Ej tillgängligt vid besiktning

1/25

Infästningarnas placering

Solaredge Smartmätare

Godkända kontrollpunkter

1/1

Smartmätare

SolarEdge: P300-P505

Anmärkningar

1/6

7.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/6

Fastsäkring av produktKompatibilitetKontakter

Ej tillgängligt vid besiktning

2/6

PlaceringSkada

SolarEdge: SE3K-10K

Anmärkningar

5/36

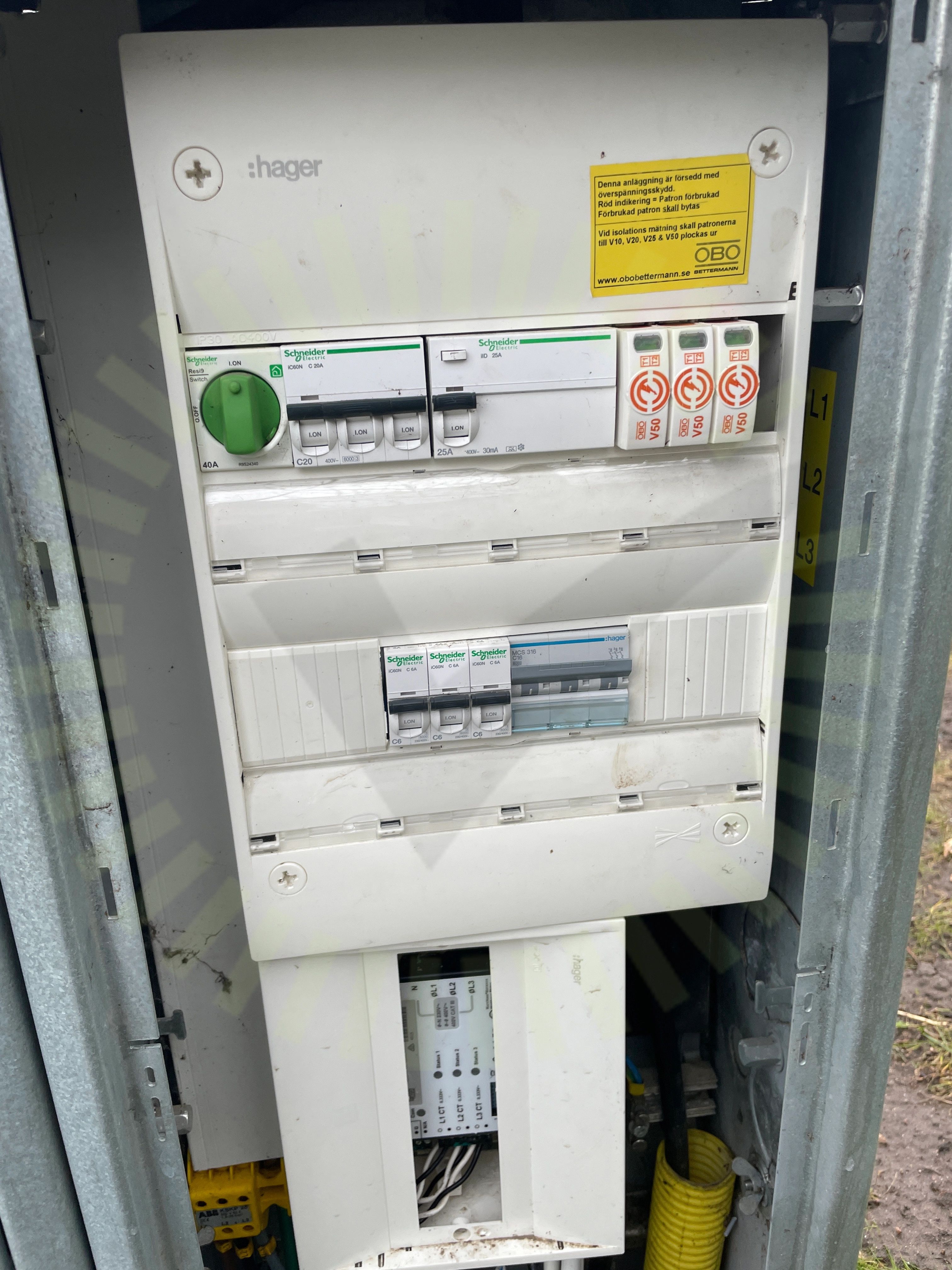

8.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

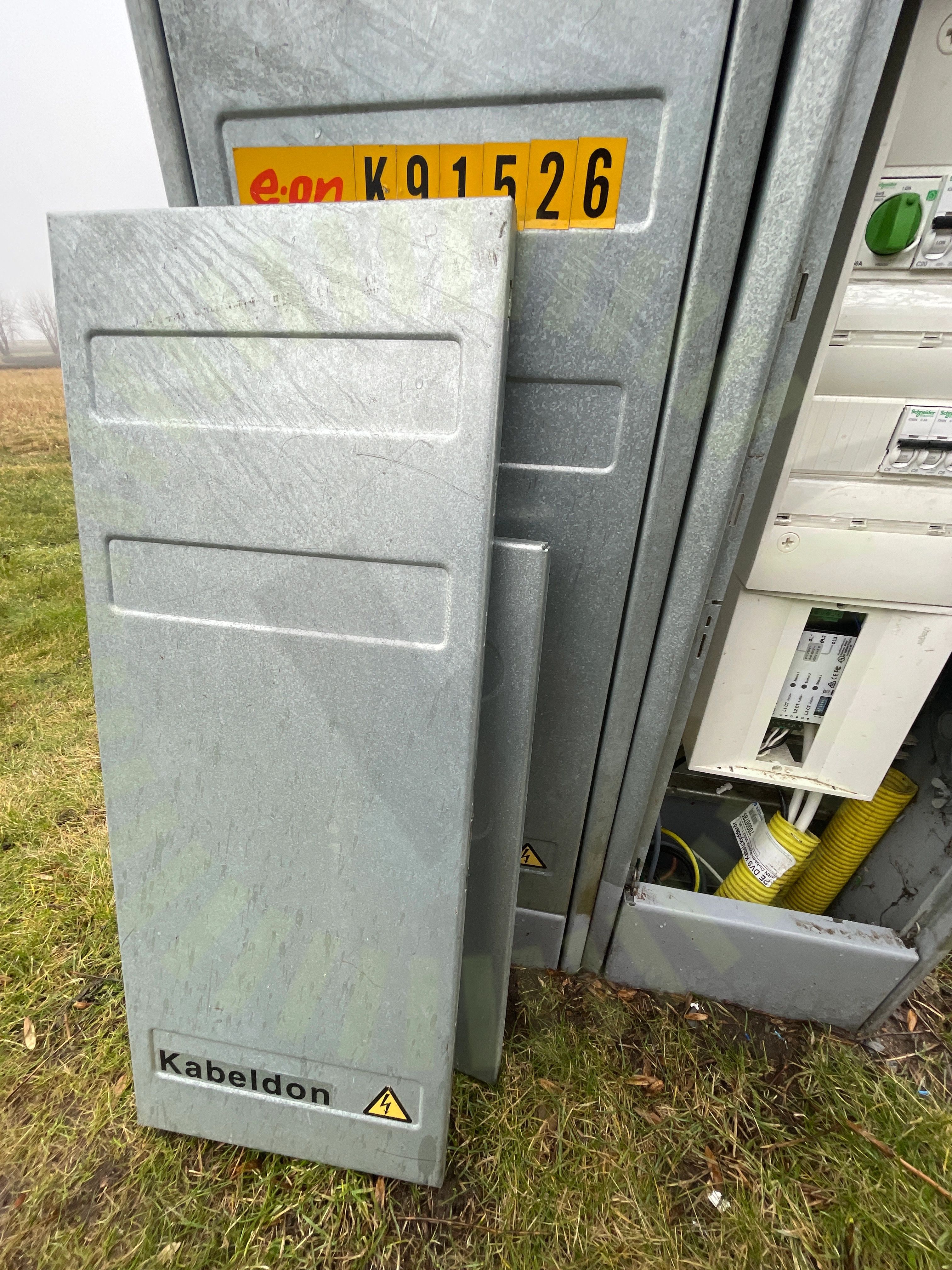

8.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

8.4 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

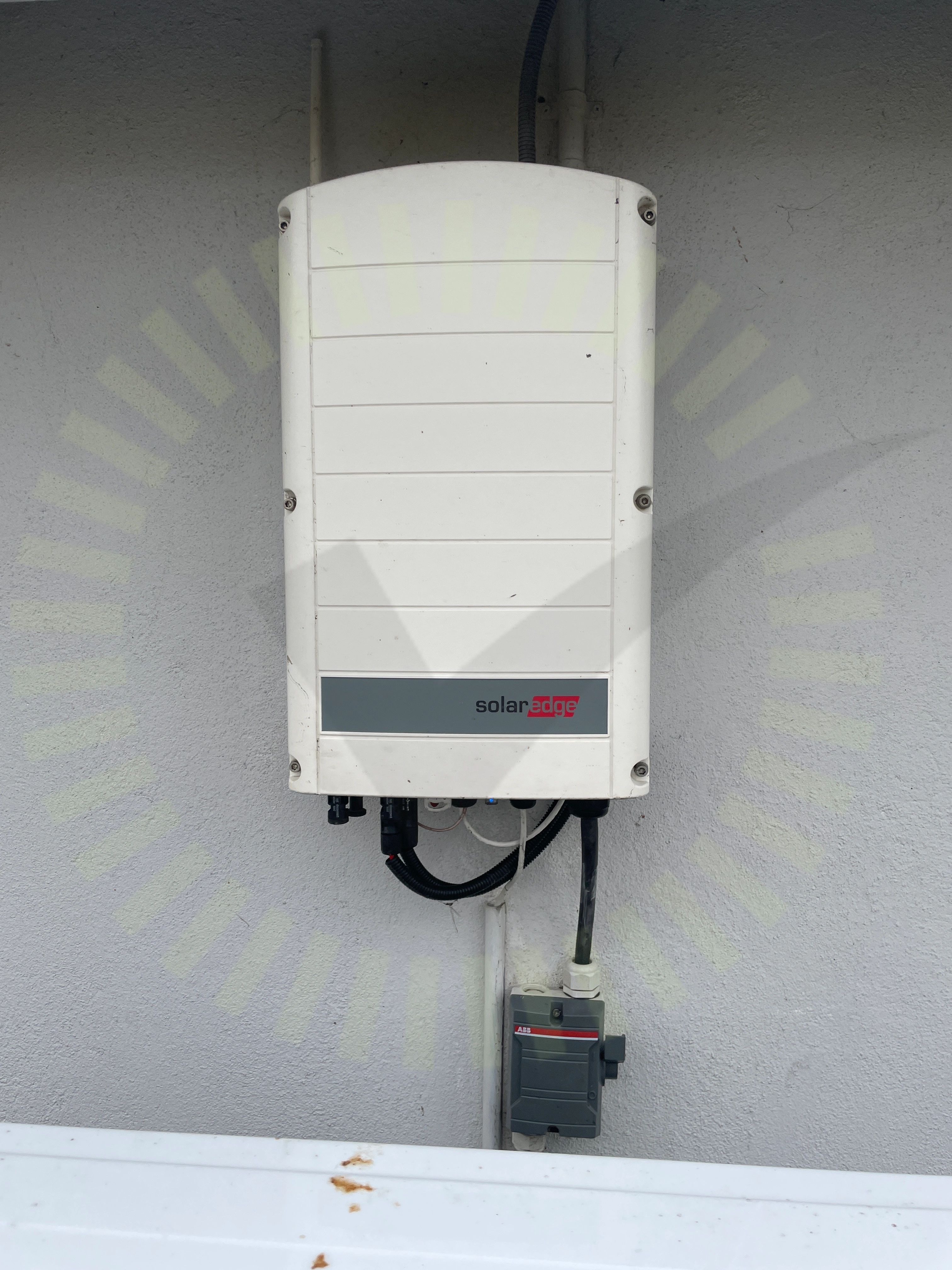

8.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

30/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVarning för backspänningVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/36

Strängdesign

SunTech: STPXXXS - B60/Wnh

Anmärkningar

3/17

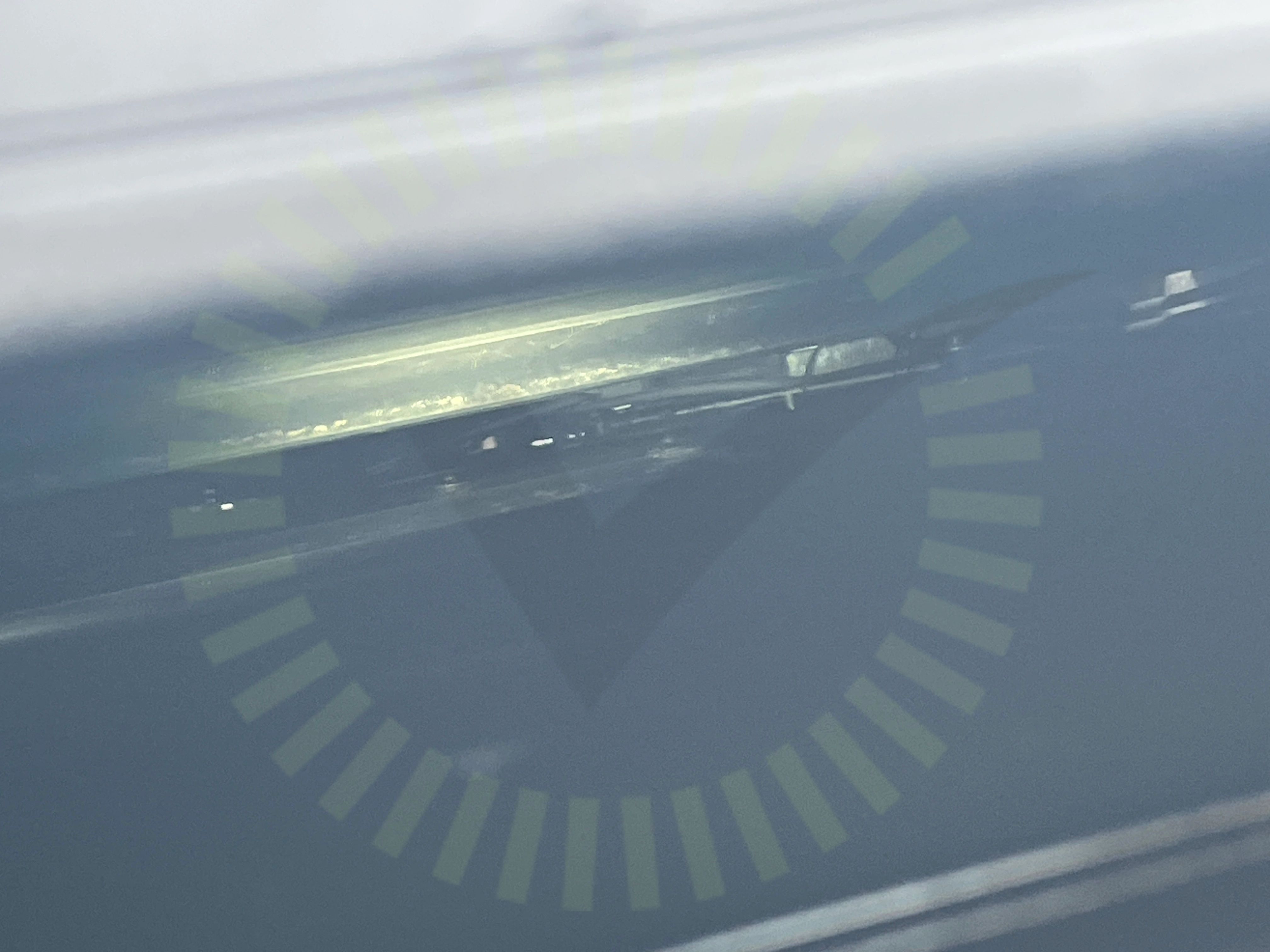

9.1 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas vid flertalet ställen under panelfält.

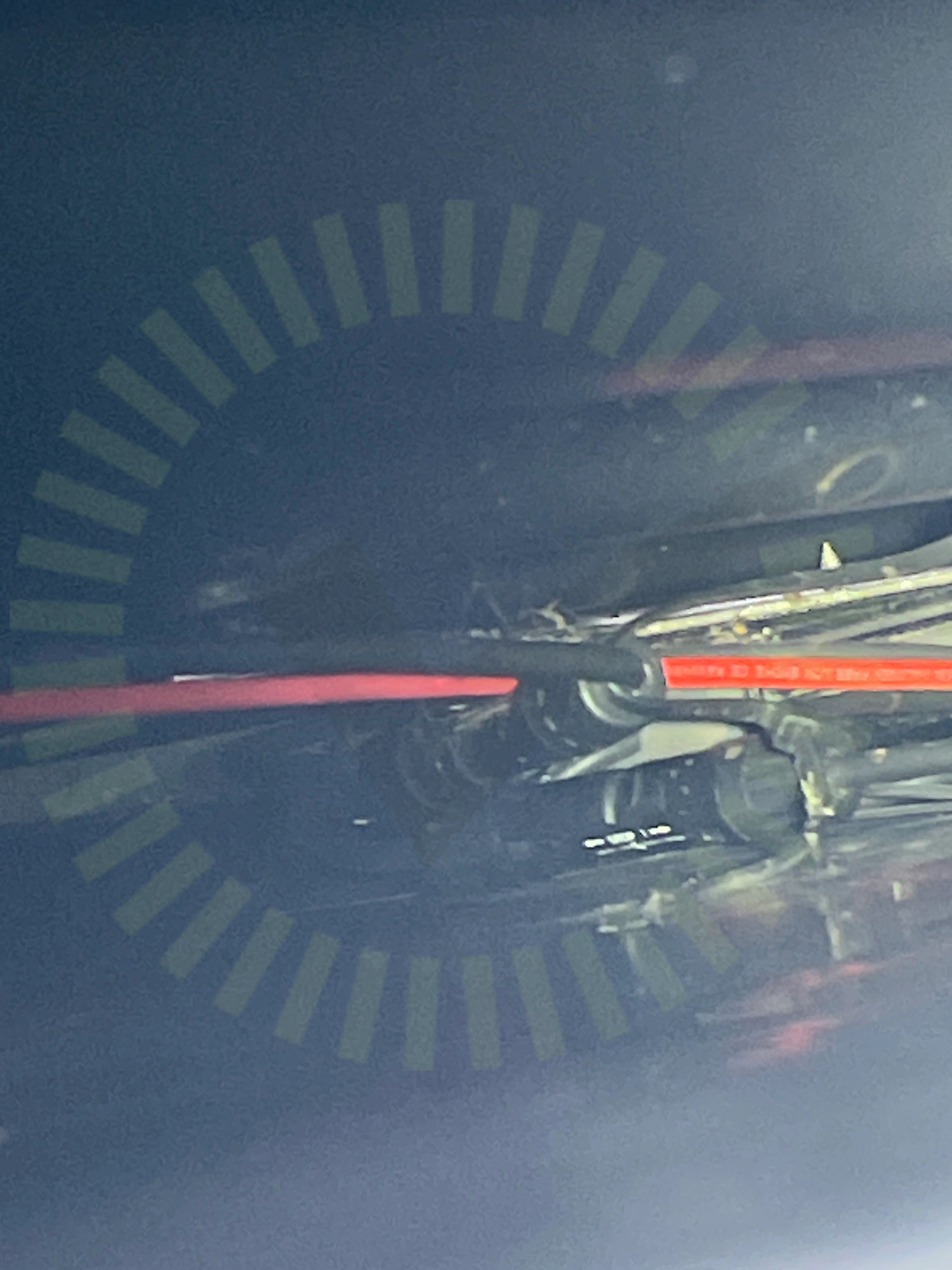

9.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

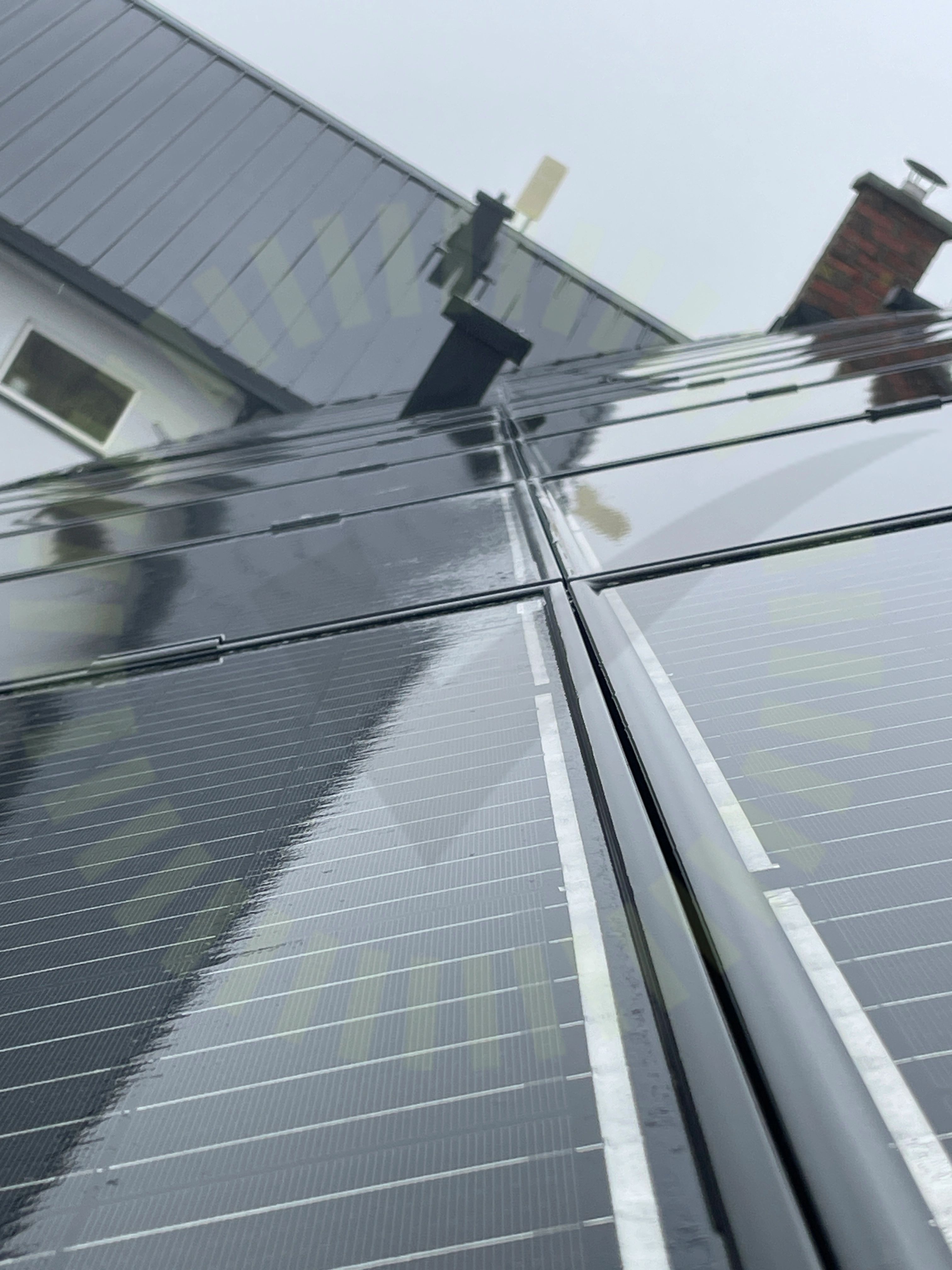

9.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

SunTech: Installation-Manual GLOBAL 2023-01-01, Sida 4

Godkända kontrollpunkter

14/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/7

10.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: BasicRail

Anmärkningar

1/1

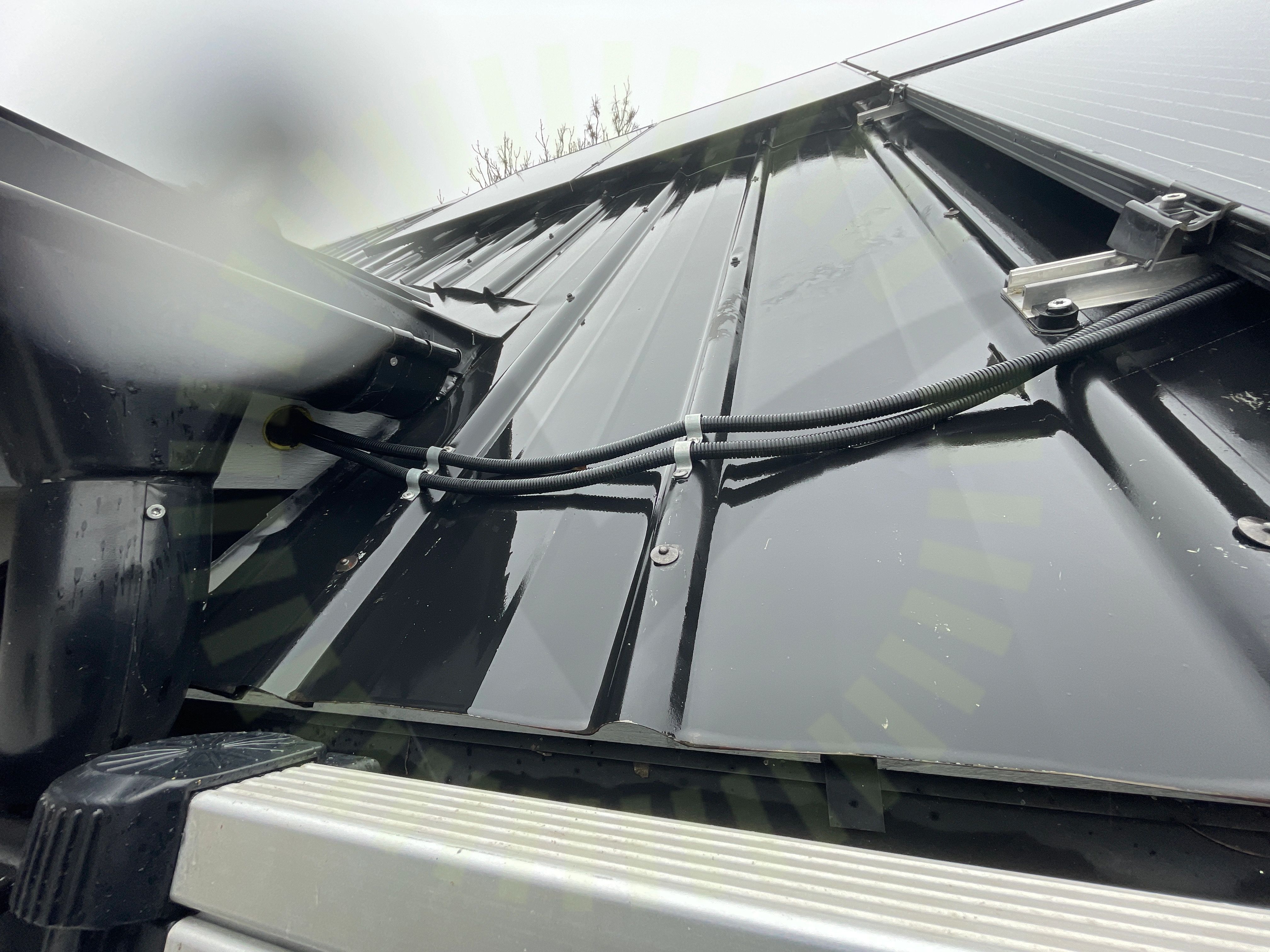

11.1 Skruv genom takplåt

Inte godkänd

Skruvhål saknar tätning.

Undercentral

Anmärkningar

1/5

12.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/5

FemledarsystemInfästningIP-KlassningPlacering
