Besiktningsrapport

9.8
x

Installation genom

Nova Solar

Datum

16 november 2023

Ort

Kungsbacka, Hallands län
Genomföringar
Mekanisk påverkan
Mellanrum
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

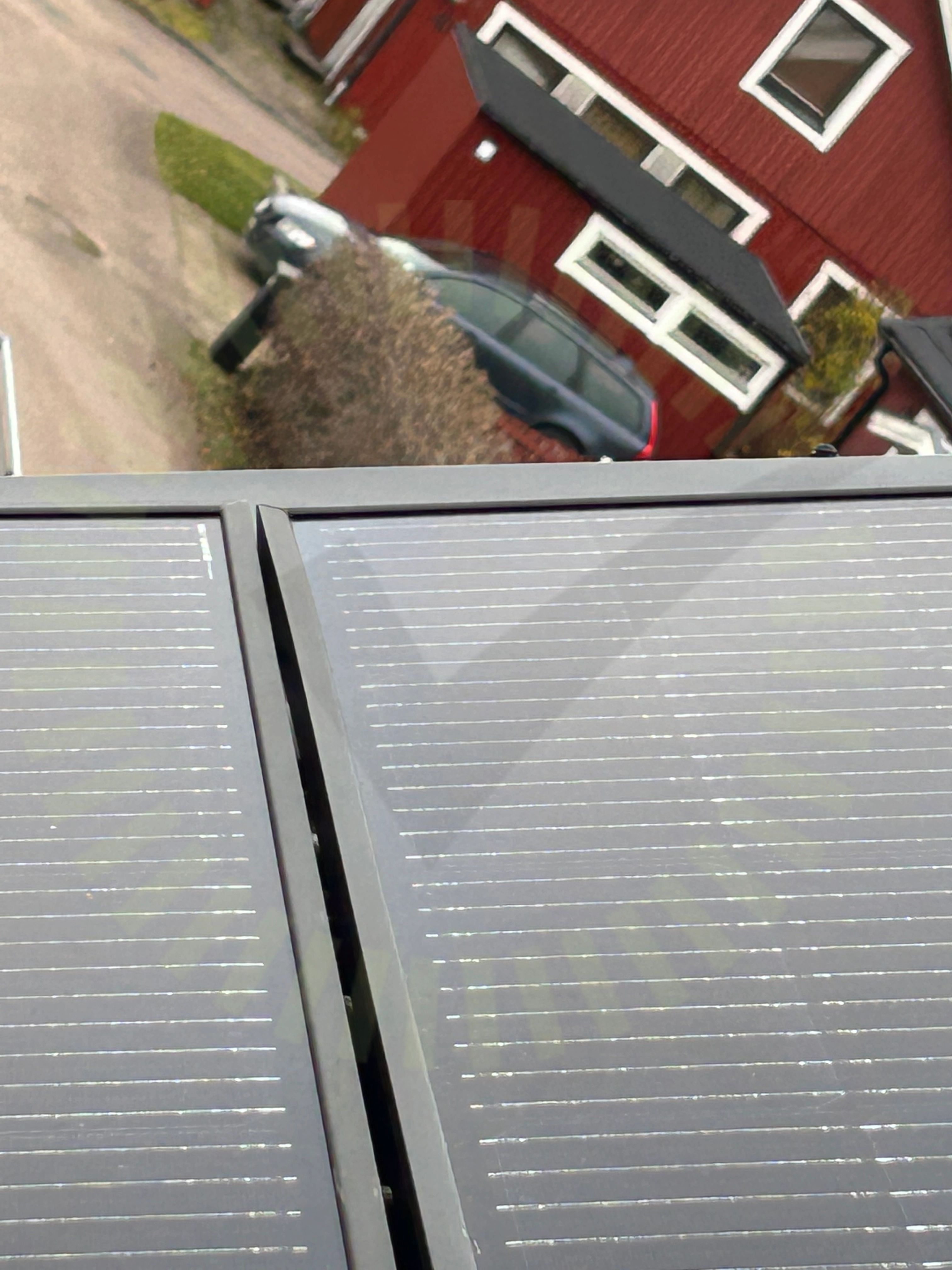

Mellanrum

3.1 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

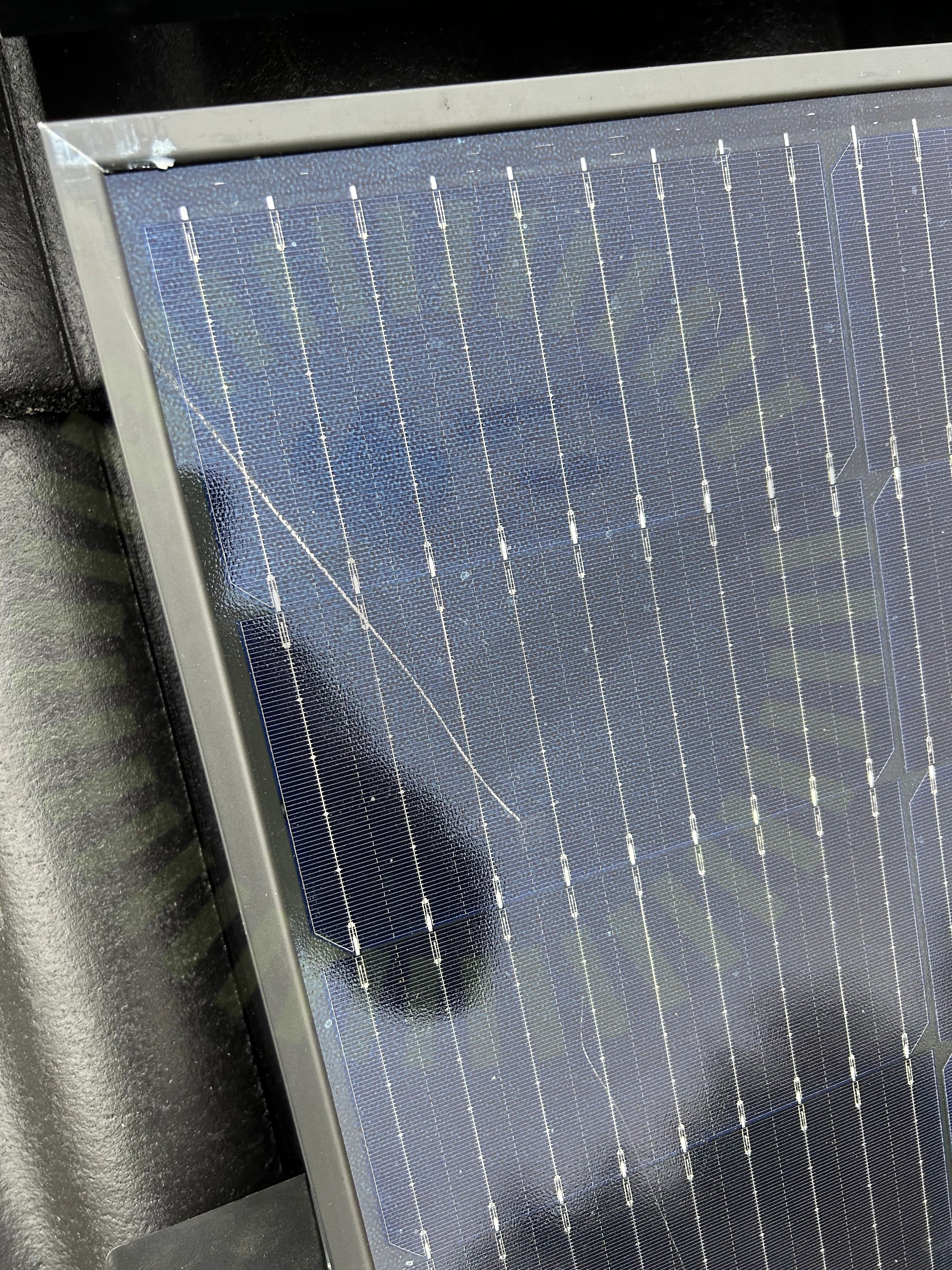

Skador på panel

3.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

14/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

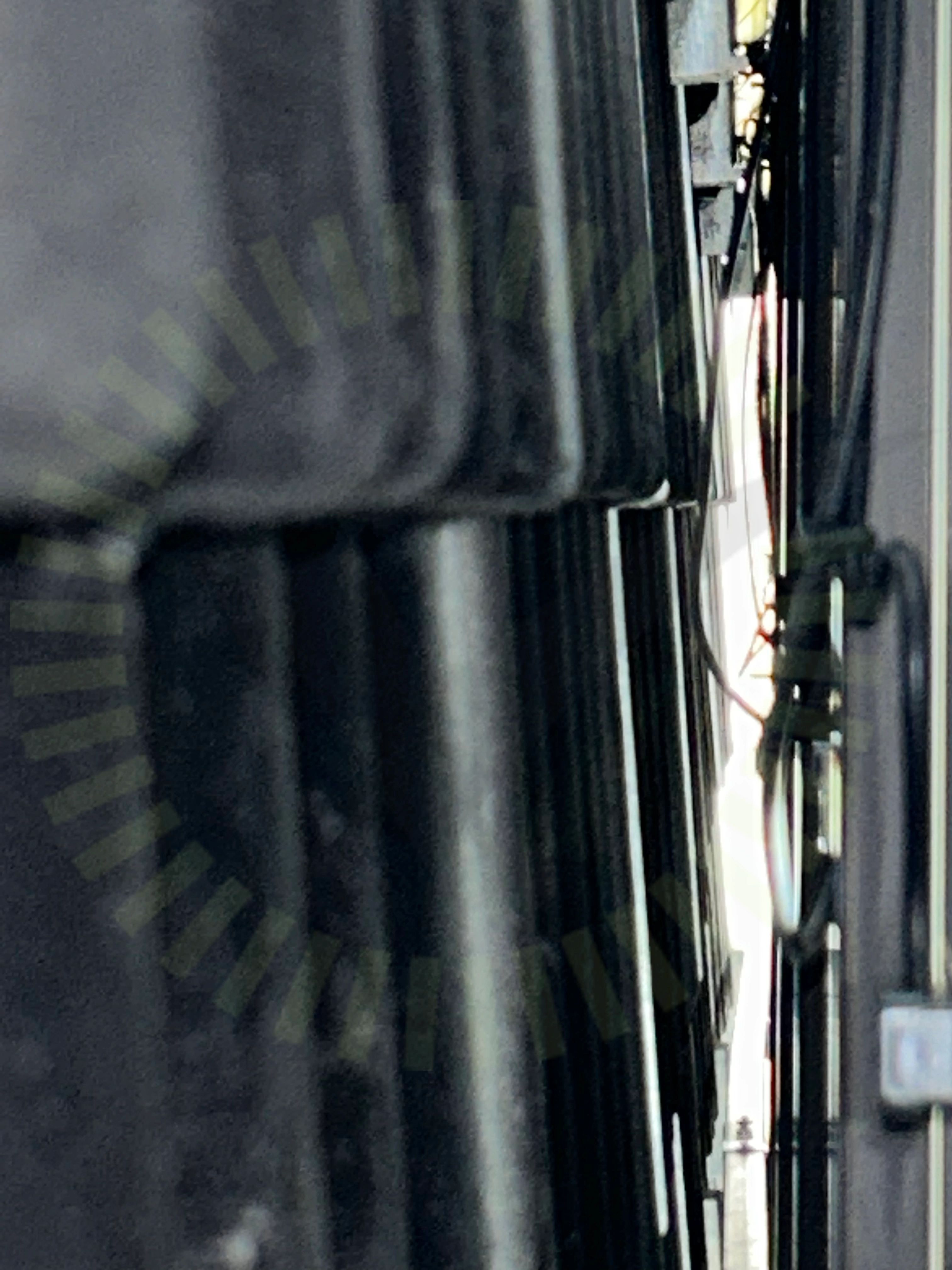

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/22
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36
Genomföringar

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

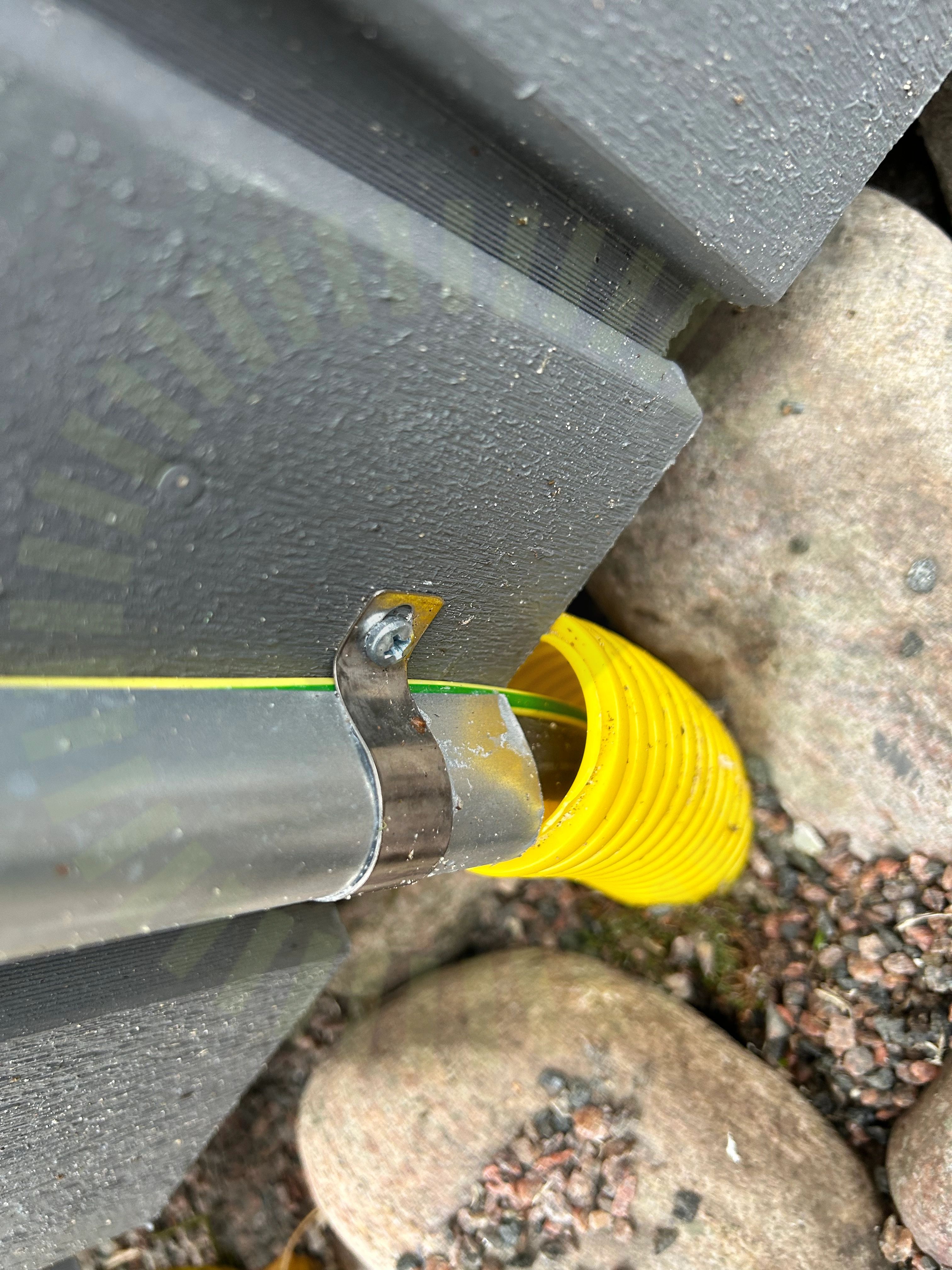

Mekanisk påverkan

6.2 Mekanisk påverkan

Inte godkänd

Markrör ej tätade, detta kan påverka kablage i markrör ifall där kommer in fukt och sten/grus i markrör.

SS 436 40 00 (522.6.2)

6.3 Väderbeständigt material

Inte godkänd

Markrör ej väderbeständigt.

Godkända kontrollpunkter

33/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäxelriktarens IP klassning
