5.1 CC mått Infästning
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt cirka 600mm.
Snö- och vindlastberäkning
Besiktningsrapport
8.2
Installation genom
Soolar
Datum
24 april 2024
Ort
Djurhamn, Stockholms län
89% godkända11% ej godkända
Om installationen
PanelerPhonoSolar: PS-(xxx)M4-22/WH
MontagesystemMAFI: Plåttak Plegel
VäxelriktareGoodWe: GW5-10KN-ET
BatteriGoodWe: Lynx Home F Plus+ Series
TillbehörUndercentral
TillbehörGoodWe: GM series
TillbehörSäkerhetsbrytare AC
Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
12/12Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, MAFI: Plåttak Plegel
Anmärkningar
7/16
5.2 Kabeluppfästning

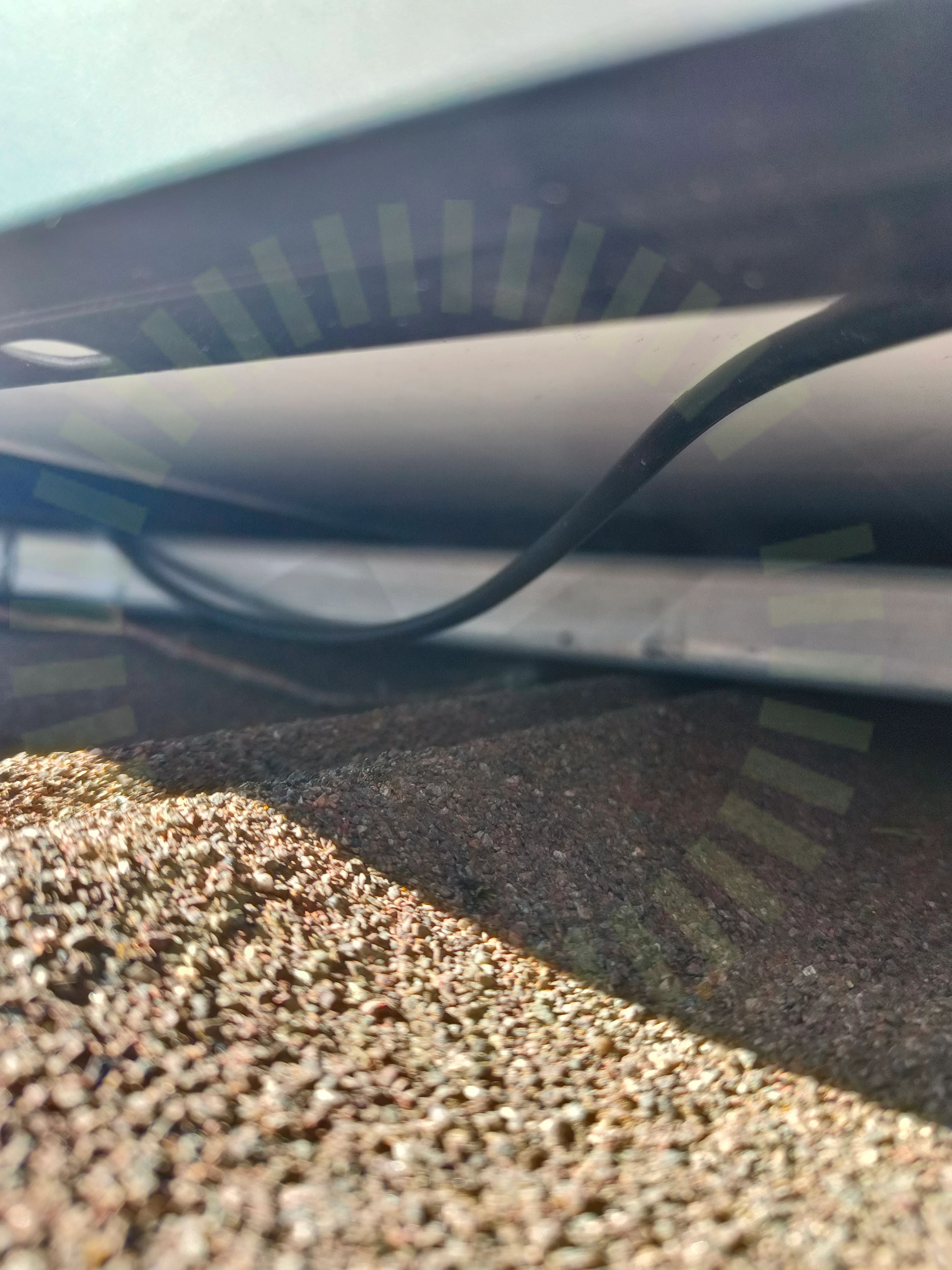

Inte godkändKabeluppfästning är bristfälligt utförd. Några få kablar hänger lite.
SS 436 40 00 (712.522.101)
5.3 Skador

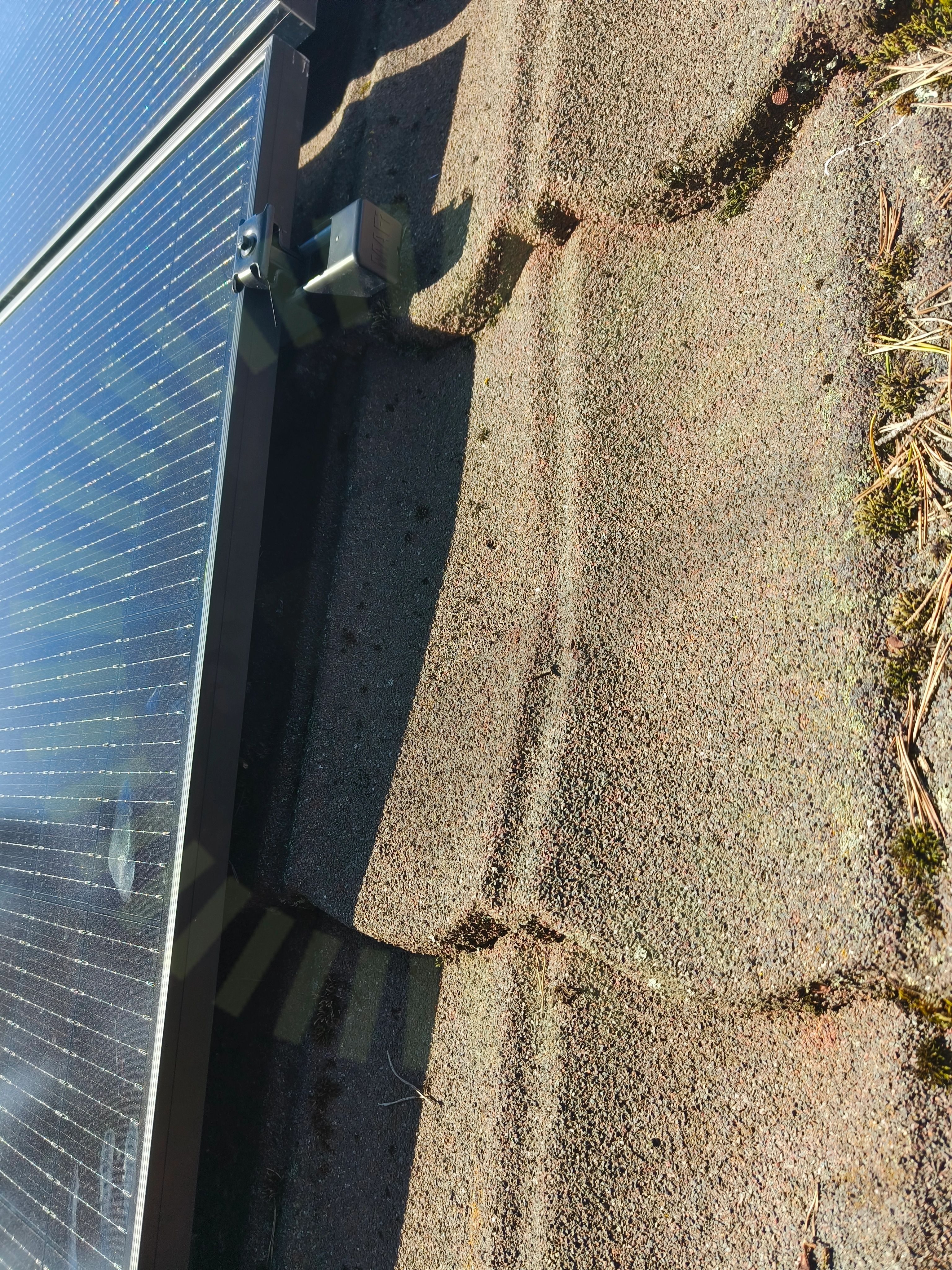

Inte godkändSkador noterade på taket, Buckligt tak på ett fåtal platser.
5.4 Plåtens tjocklek
Inte godkändPlåten är en annan en vad tillverkaren kräver.
MAFI Solar Montagehandbok 2023 Rev E, Sida 2
5.5 Skenornas infästning

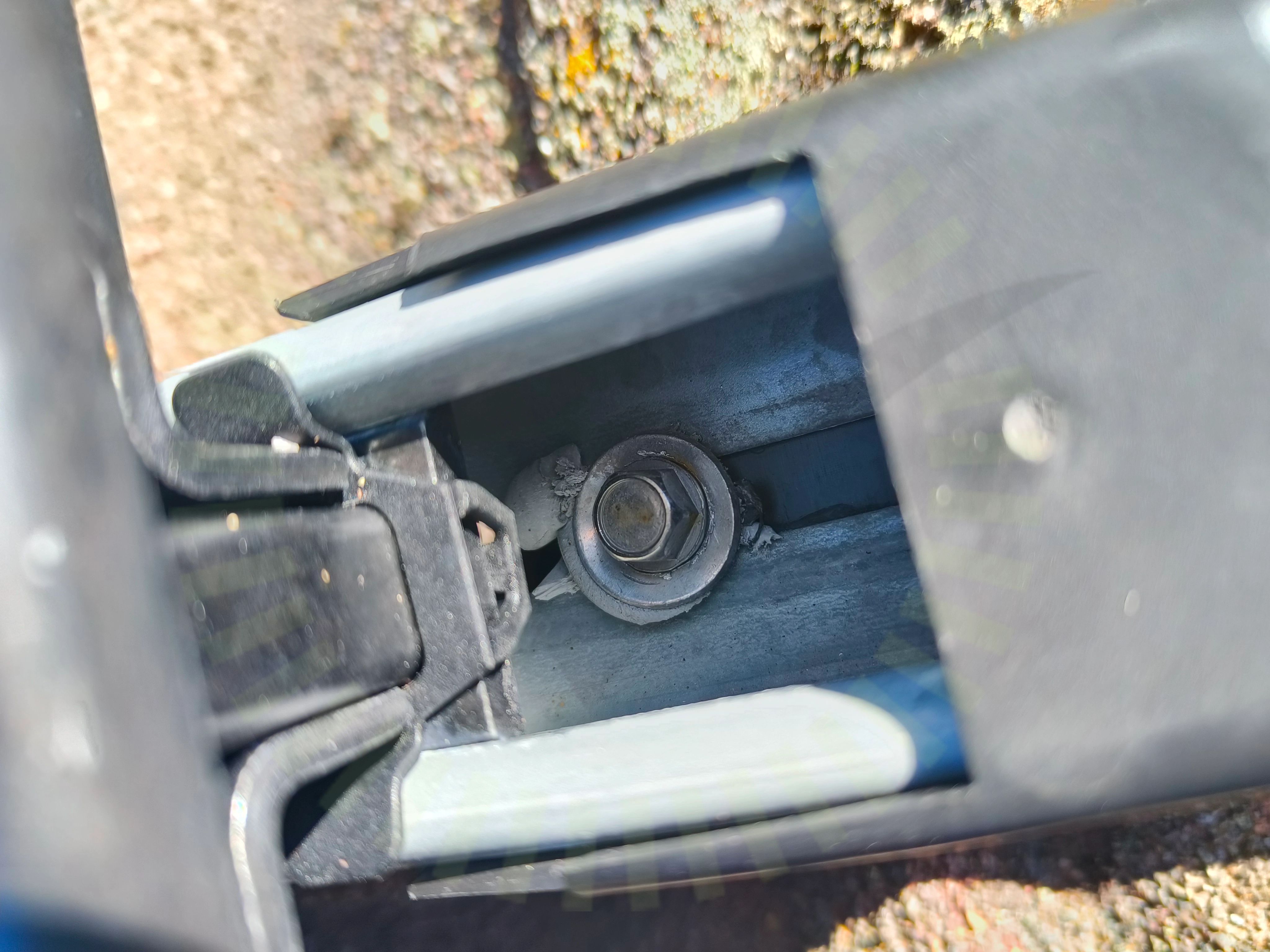

Inte godkändSnö och- vindlastberäkning saknas. Skenor skruvade direkt i taket med endast en gummilapp mellan skena och tak.
MAFI Solar Montagehandbok 2023 Rev E, Sida 9
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.7 Säkerhetsavstånd
Inte godkändLastberäkning saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
9/16DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkenans utstick för klämmaVäderbeständigt materialÄndklämmor
Tak 1, PhonoSolar: PS-(xxx)M4-22/WH
Anmärkningar
5/15
6.1 Avstånd till havet
Inte godkändVid montering närmre än 500 m från hav ska galvaniskt korrosionsskydd finns mellan panel och skena. Detta saknas.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sid. 5, punkt 3.1 Note 1
6.2 Panelkablaget böjradie

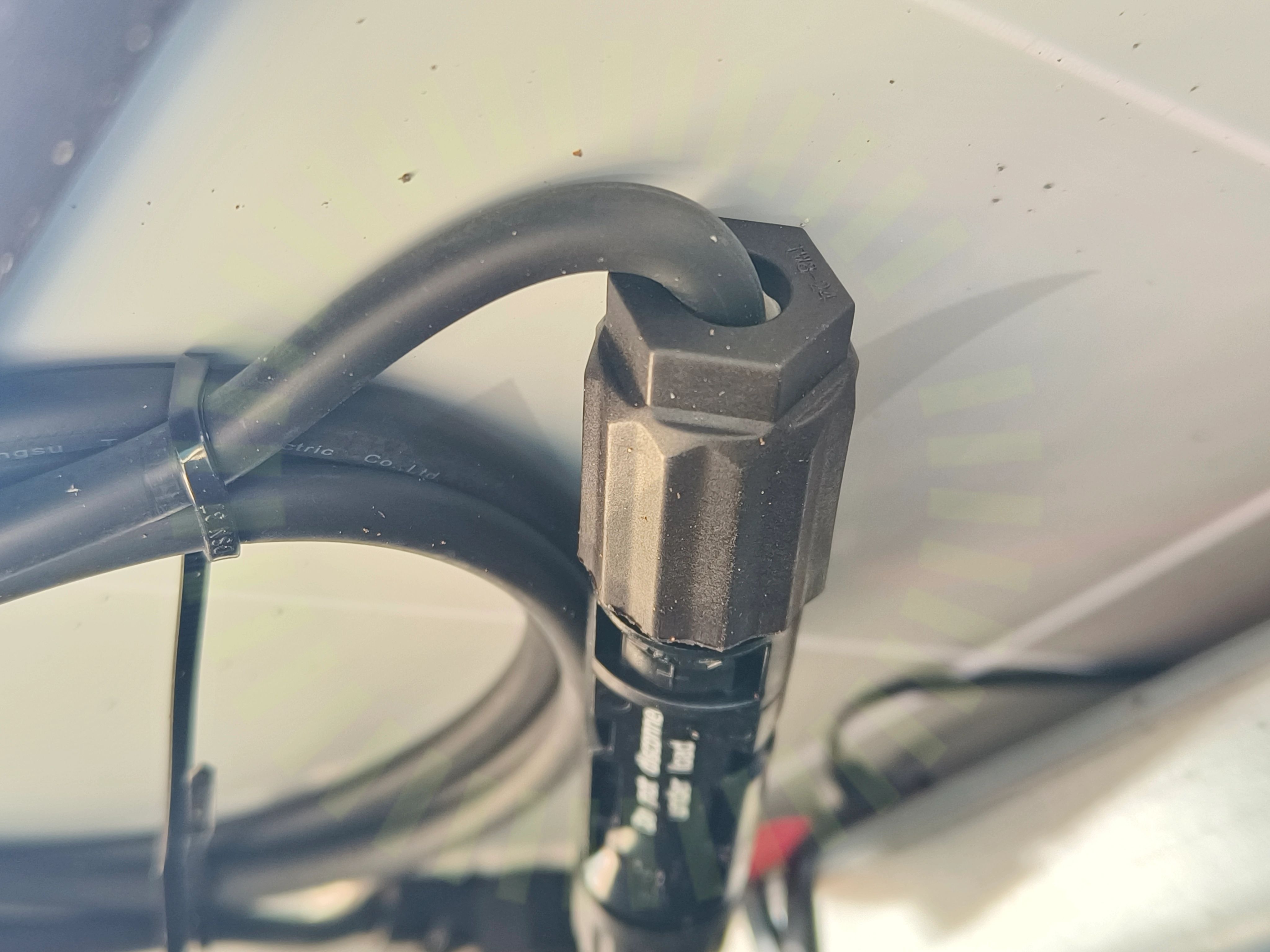

Inte godkändPanelernas kablar har en för skarp böjradie. Skarp böj ur kontakt.
SS 436 40 00 (522.8.3)
6.3 Förbindelse av kontakter

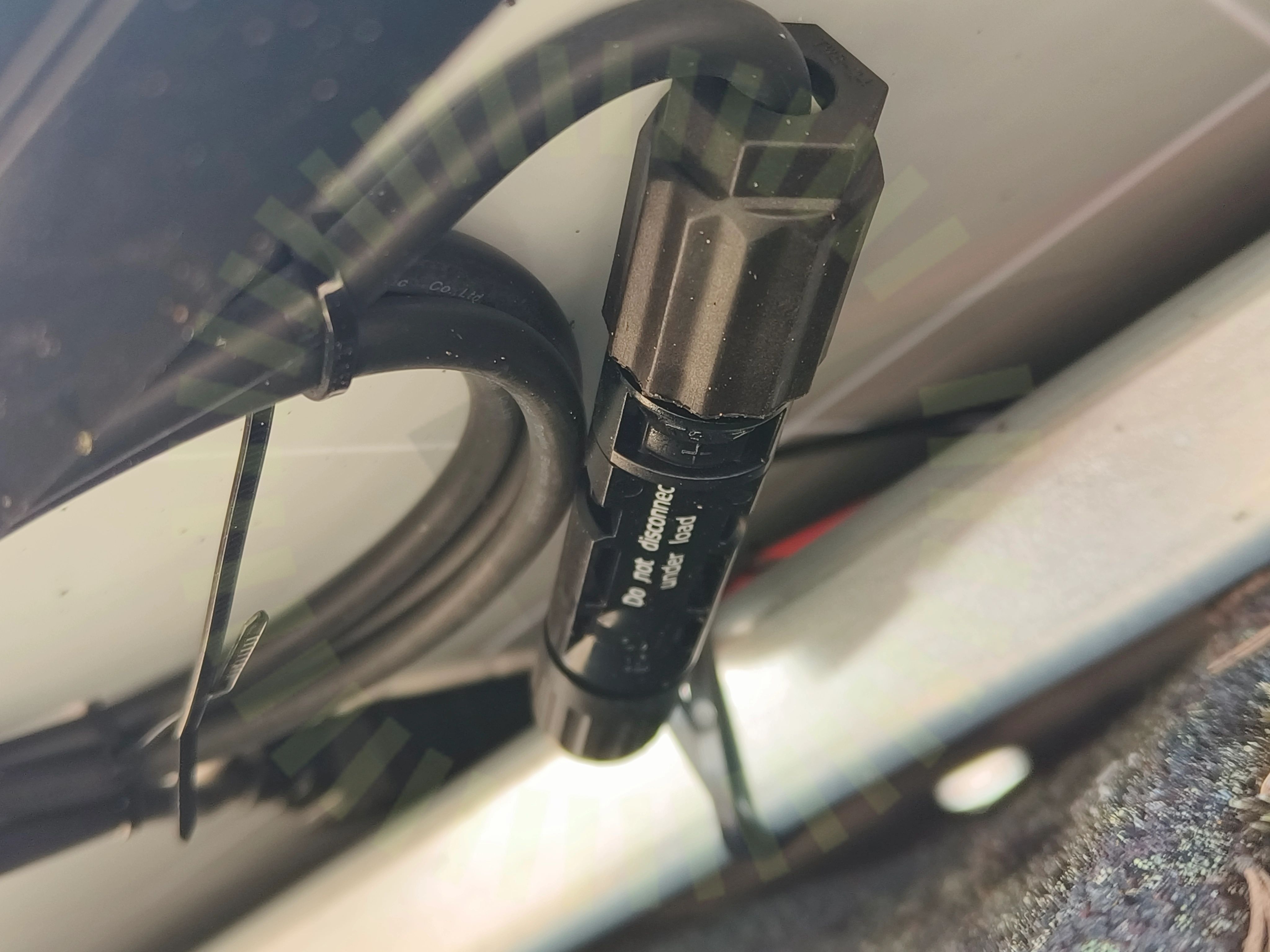

Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
6.4 Klämmornas placering

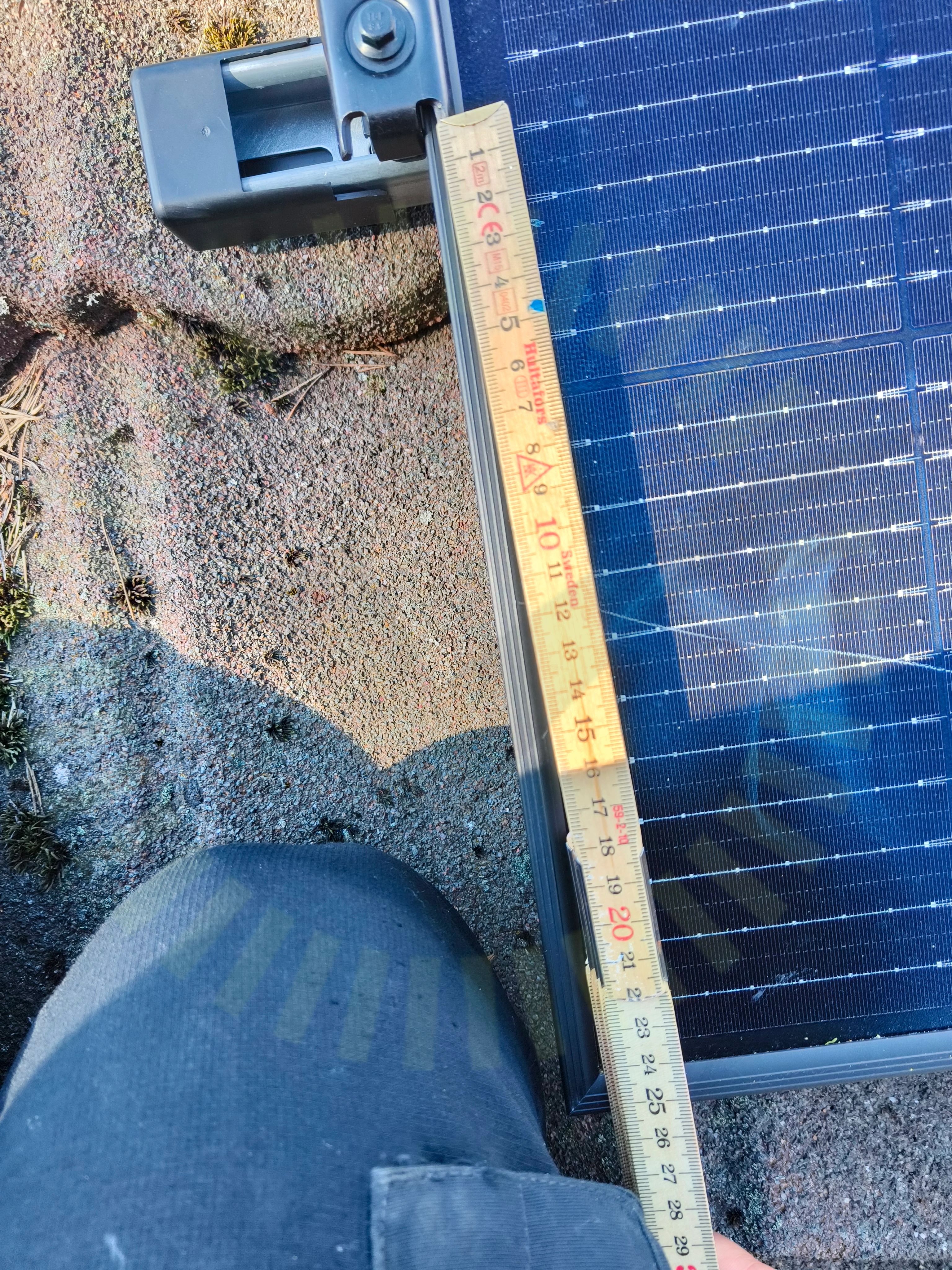

Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sida 22-23
6.5 Kopplingslåda böjradie

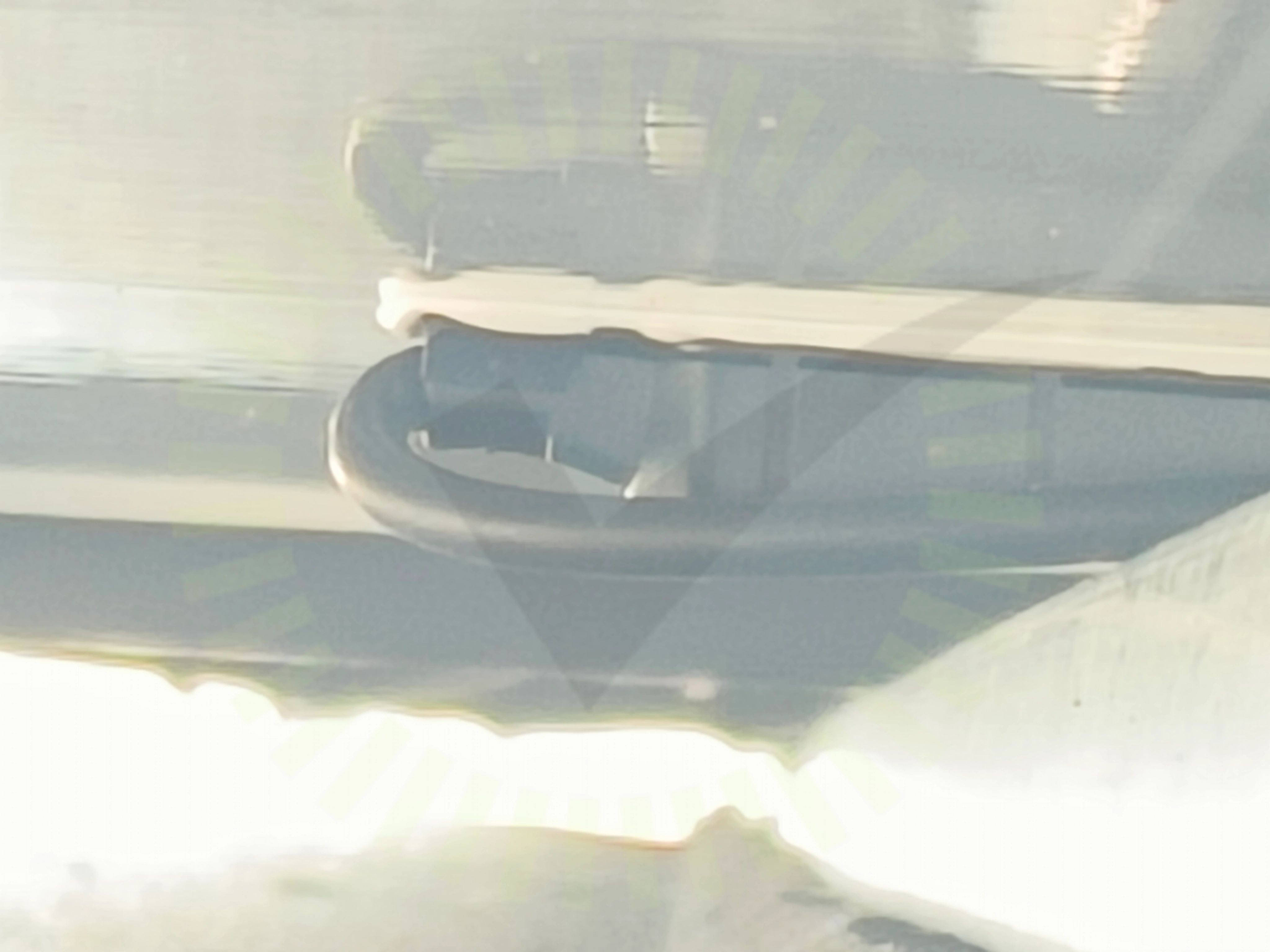

Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
9/15DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/37
9.1 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
