Besiktningsrapport

9.4

Installation genom

SunScandinavia

Datum

9 mars 2023

Ort

Ystad, Skåne län

Kopplingslåda

Ändklämmor

DC Kontakter förskruvning

Varning för likspänning

93% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemVan der Valk: Stockskruv

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av SunScandinavia som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

4/39

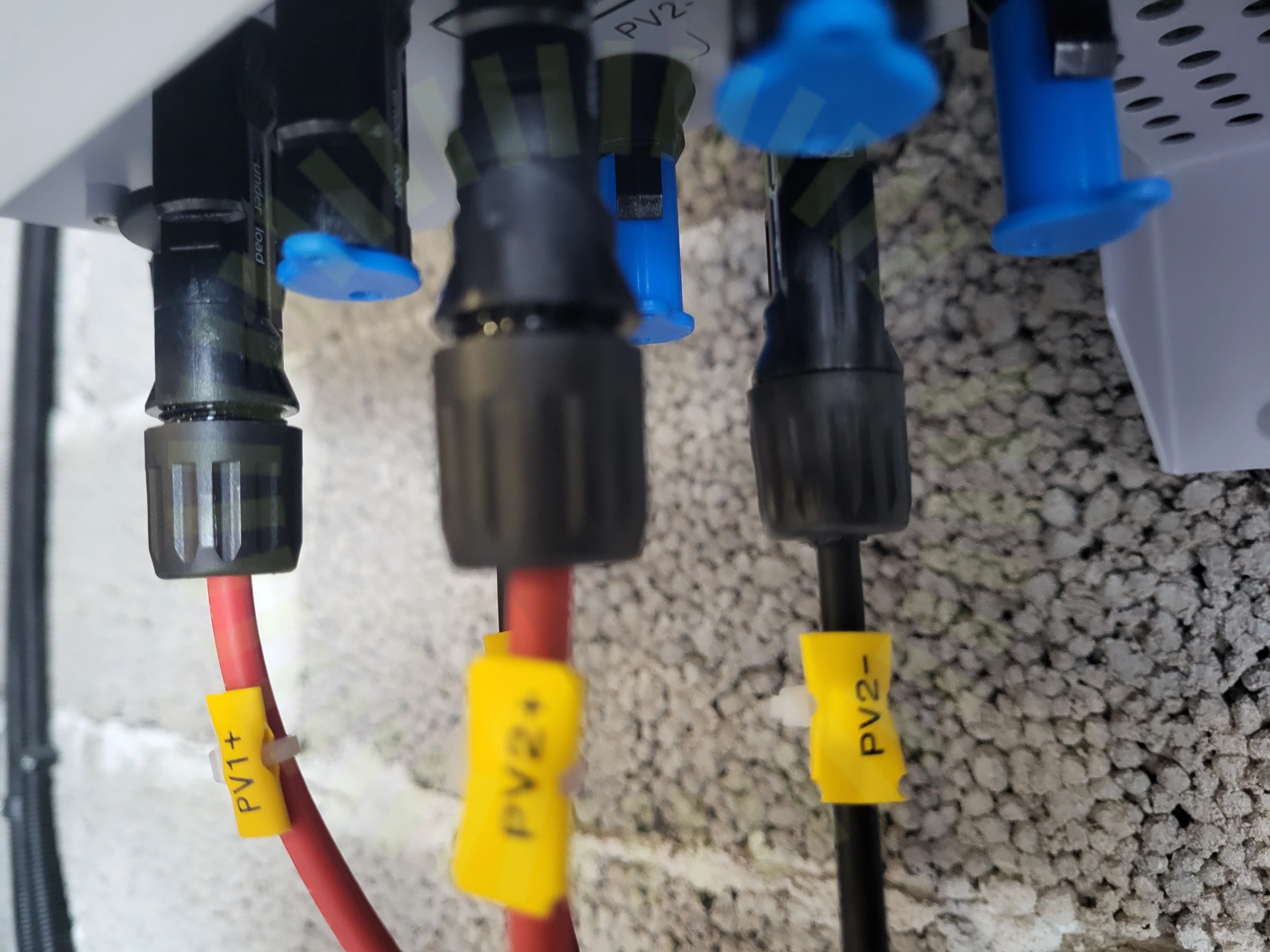

1.1 DC Kontakter förskruvning

Inte godkänd

Kontakter är bottnade.

MA000 (de_en) Assembly instructions, Sida 10.

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

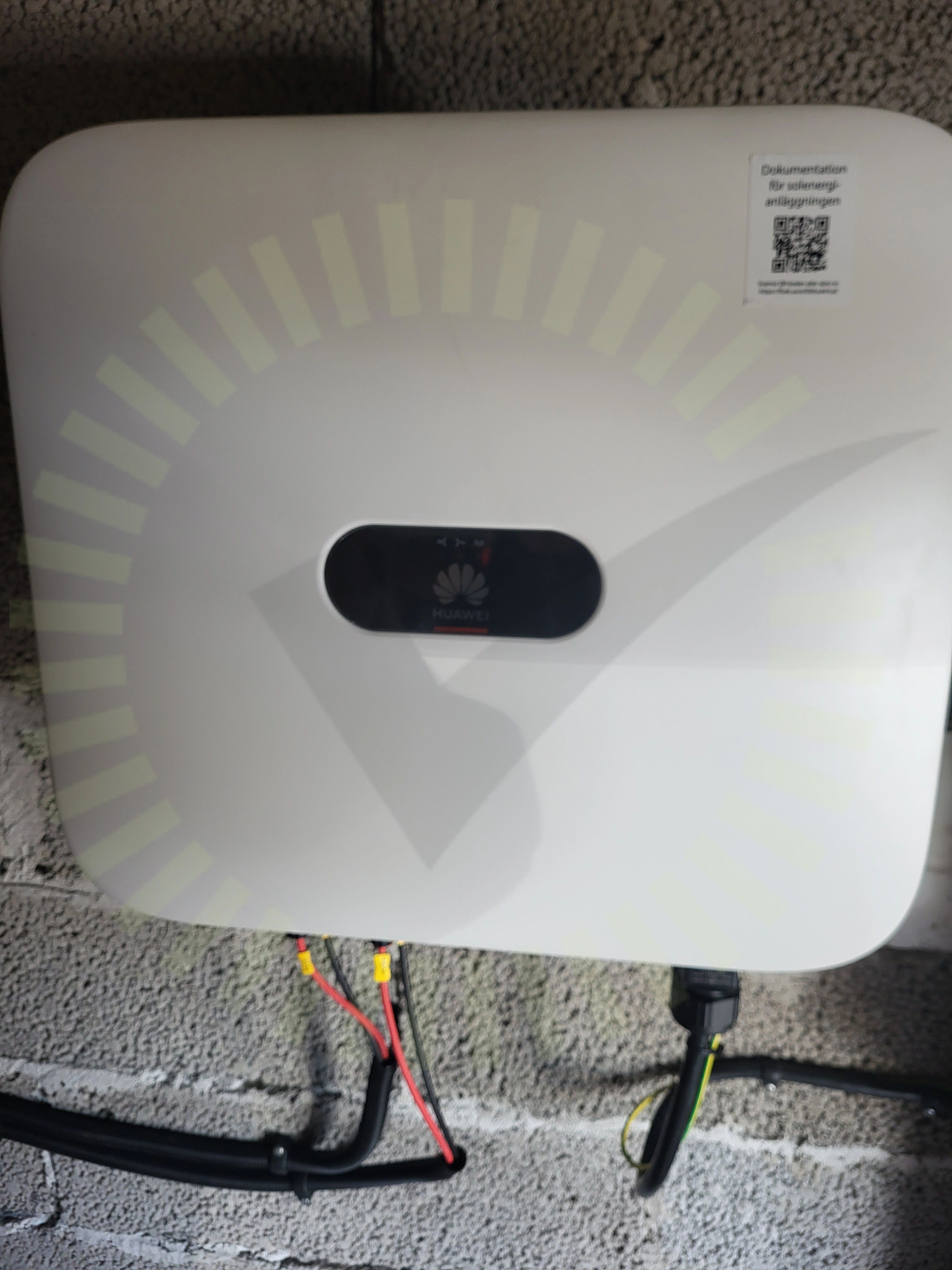

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

35/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiLedare fastspändaMärkningSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/17

2.1 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Van der Valk: Stockskruv

Anmärkningar

1/20

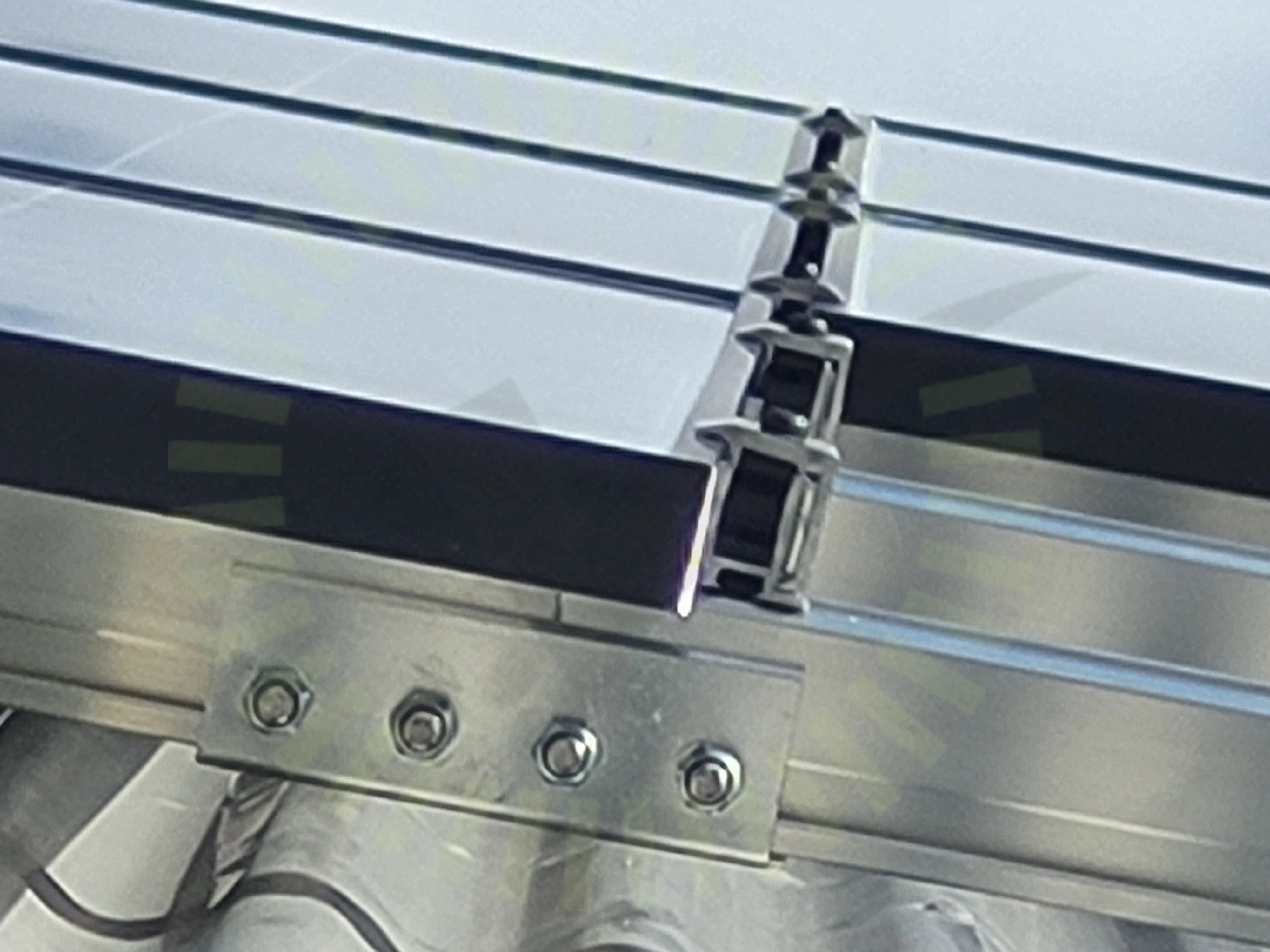

3.1 Ändklämmor

Inte godkänd

Panelens slutfäste är inte korrekt monterade intill panelerna.

Godkända kontrollpunkter

19/20

Främmande materialFörborrningKabeluppfästningMittklämmorPlaceringRakt monteradShimsSkadorSkarp kantSkenor AvståndSkenor InfästningSkenskarvSkyddSnö- och VindlastberäkningStockskruv AntalStockskruv InfästningTätningVäderbeständigt materialÖverhäng
